La documentation technique vous indique si ce composant doit être monté et l'endroit prévu pour son montage.
L'interrupteur sectionneur ou un boîtier avec fusibles doit maintenant être monté.
|
|
La documentation technique vous indique si ce composant doit être monté et l'endroit prévu pour son montage. |
Le boîtier bleu et noir contient les fusibles pour l'alimentation du pont. Selon la commande du pont, ce boîtier abrite également un interrupteur sectionneur permettant de couper l'alimentation électrique de l'ensemble du pont.
Les images montrent le montage du boîtier sur le côté du profilé HB. En fonction de la configuration du bâtiment, il est possible également de monter le boîtier couché sur le profilé HB.
|
|
Les images montrent le montage d'un boîtier avec interrupteur sectionneur. Le montage d'un boîtier avec fusibles ne diffère pas de manière significative. |
|
Équerre de fixation |
|
|
| |
|
Boîtier |
|
Visser les 2 équerres de fixation au boîtier avec une vis à côtes
M8x20 et un écrou à côtes M8. 12 Nm.
|
Boulon à tête |
Interrupteur principal |
|
| |

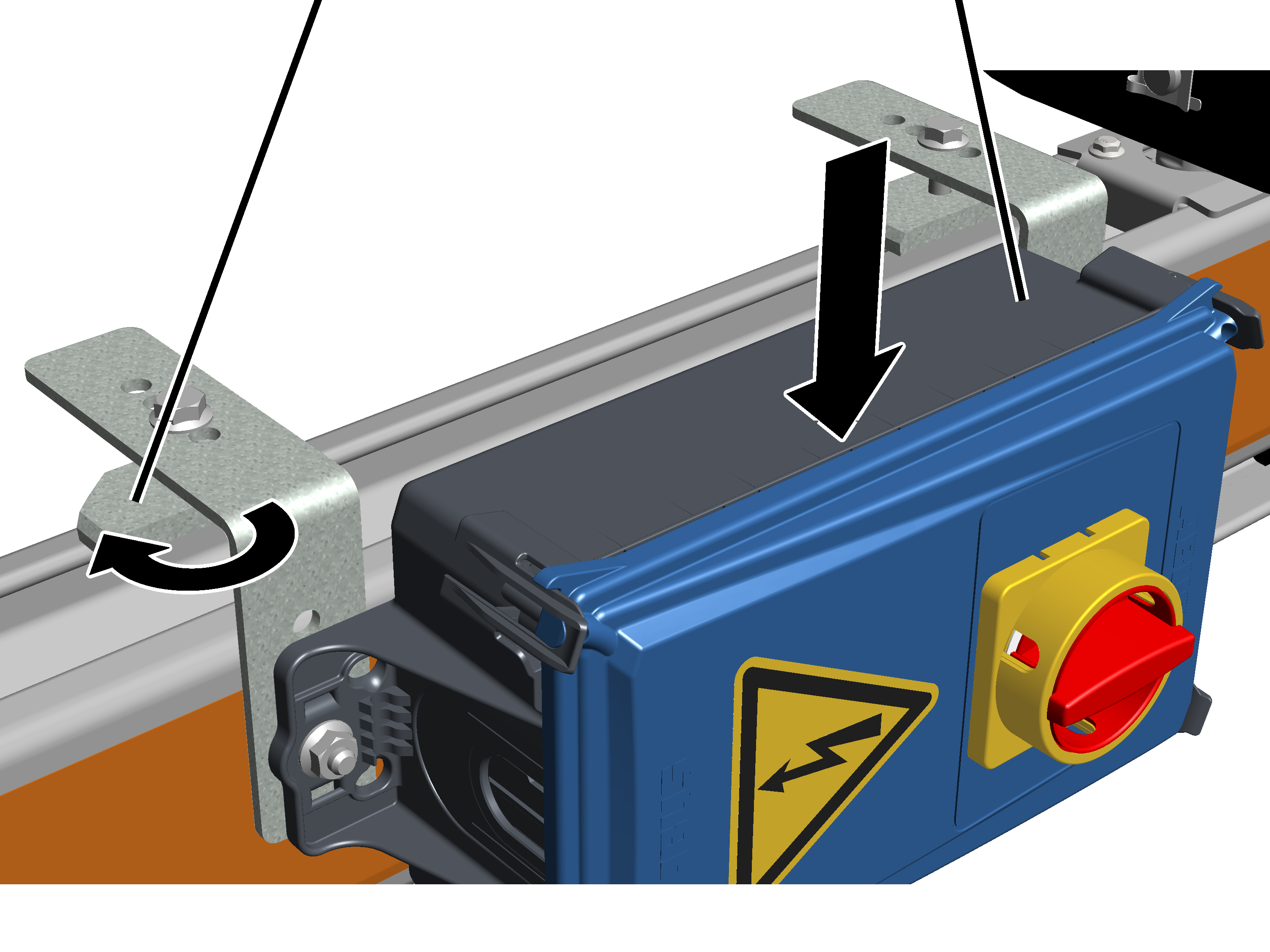

Introduire par le haut l'équerre de fixation dans la tête du profilé.
Placer les écrous à tête dans la tête du profilé.
Tourner les écrous à tête de manière à ce qu’ils soient positionnés
en travers dans la tête du profilé.
Visser les vis à côtes sur les écrous à tête. 25 Nm.
