support HF/EF
vis à tête cylindrique
|
support HF/EF |
|
|
| |
|
|
vis à tête cylindrique |

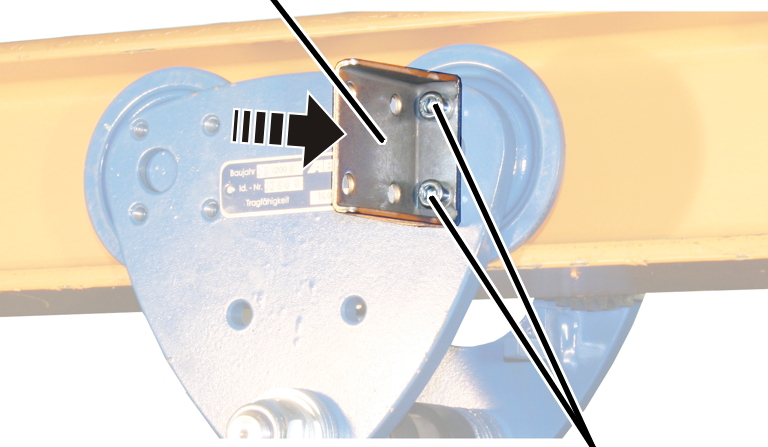

Visser manuellement le support HF/EF avec les 2 vis à tête
cylindrique M8x10 sur le châssis latéral.
|
tube carré horizontal |
|
|
|
Étrier fileté |

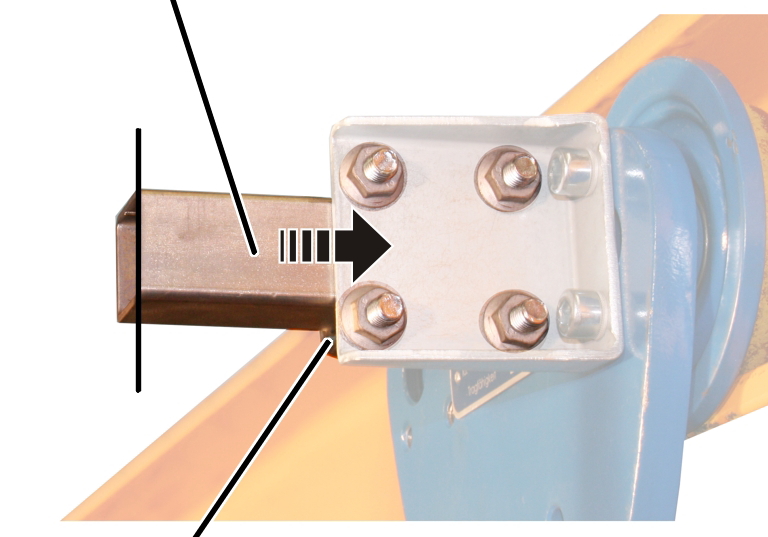

Raccourcir, si nécessaire, le tube carré horizontal. Il ne doit pas
toucher le câble d'alimentation électrique.
Monter le tube carré horizontal avec l'étrier fileté sur le support
HF/EF.
En fonction de l'alimentation électrique utilisée et de la hauteur de la poutre en I, il peut s'avérer nécessaire de monter un tube carré vertical supplémentaire.
|
tube carré vertical |
bride pour tuyau |
|
| |
|
bouchon à lamelles | |

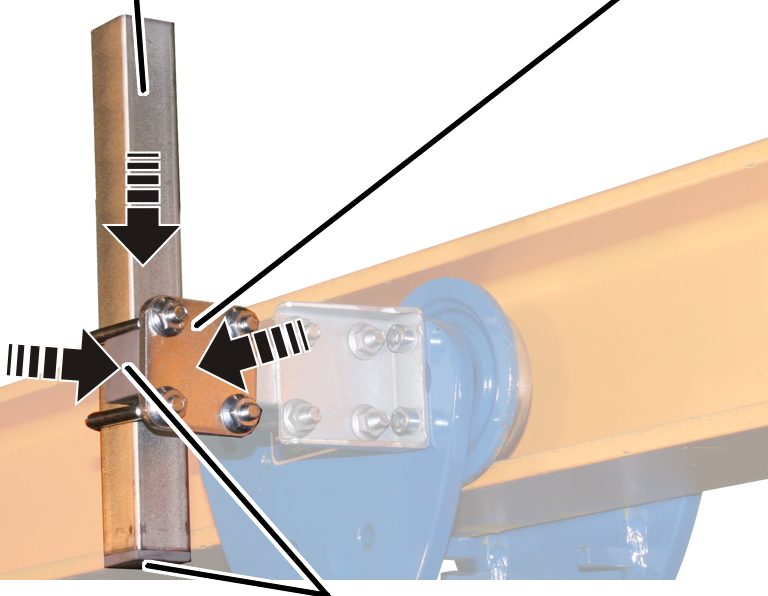

Pousser la bride pour tuyau sur le tube carré horizontal sans
serrer.
Introduire le tube carré vertical.
Raccourcir si nécessaire le tube carré.
Bien serrer manuellement les vis hexagonales.
Insérer les bouchons à lamelles dans tous les tubes carrés
ouverts.
Cette opération doit être effectuée uniquement s'il s'agit d'installer une guirlande d'alimentation pour l'alimentation en courant principal.
La chaîne d'entraînement est montée dans un tube carré horizontal ou vertical.
|
vis à tête bombée |
clavette |
|
| |

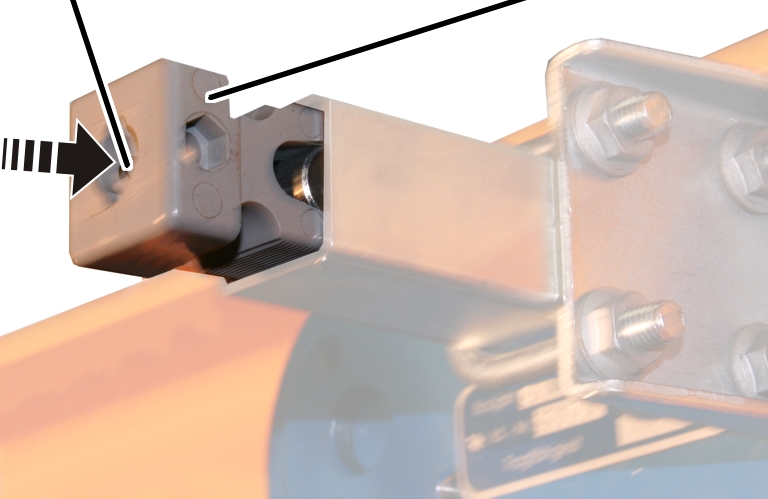

Insérer la clavette dans le tube carré.
Bien serrer manuellement la vis à tête bombée.
|
Vis à tête cylindrique |
|
|
| |
|
|
chaîne d'entraînement |

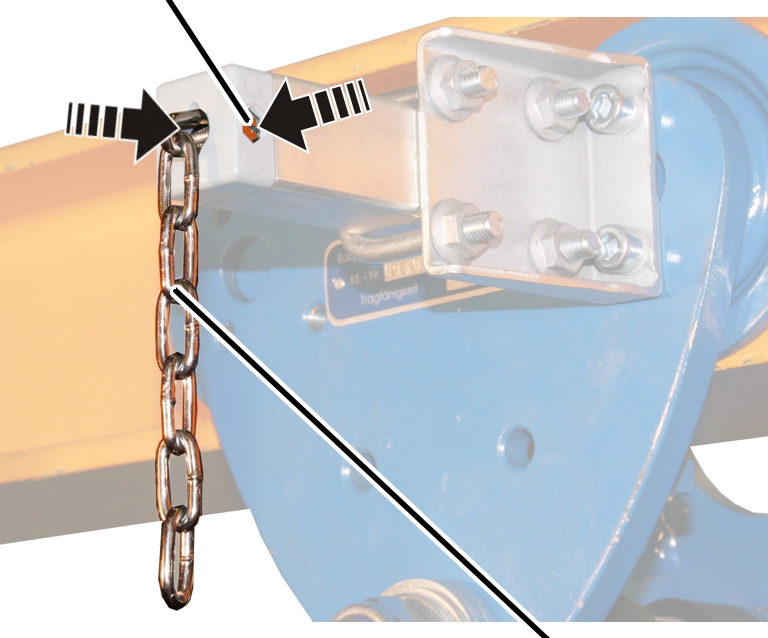

Insérer la chaîne d'entraînement dans la clavette.
Bien serrer manuellement la chaîne d'entraînement avec la vis à tête
cylindrique et l'écrou hexagonal.
|
contre-écrou | |
|
| |
|
|
chaîne d'entraînement |

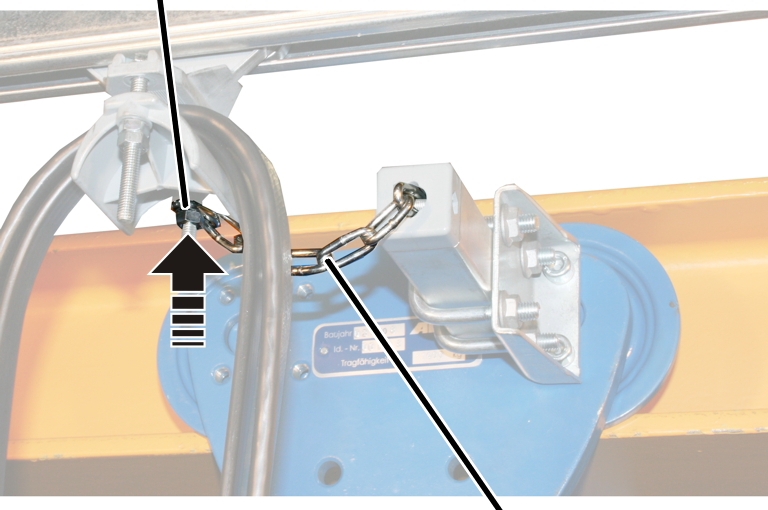

Dévisser le contre-écrou sur le premier chariot porte-câble.
Insérer la chaîne d'entraînement sur la vis.
Bien serrer le contre-écrou.
