Montage de la commande mobile

Uniquement pour la commande mobile



La commande mobile doit être maintenant poussée dans le rail C déjà monté.

Cela permet de déplacer la boîte à boutons le long de la poutre principale indépendamment de la position du chariot de direction.

La commande mobile est montée sur l'un des côtés extérieurs de la poutre principale.

La documentation technique vous indique sur quel côté extérieur la commande mobile doit être installée.

La commande mobile est toujours fixée à la poutre principale avec de propres bras supports. Cela s'applique également lorsque le pont possède une commande mobile ainsi qu'une alimentation du chariot de direction par rail C.

Lorsqu'un rail C pour commande mobile est monté sur le même côté avec une ligne de contact VKL, le rail C pour commande mobile doit être monté avec les bras supports au-dessus de la ligne de contact VKL.



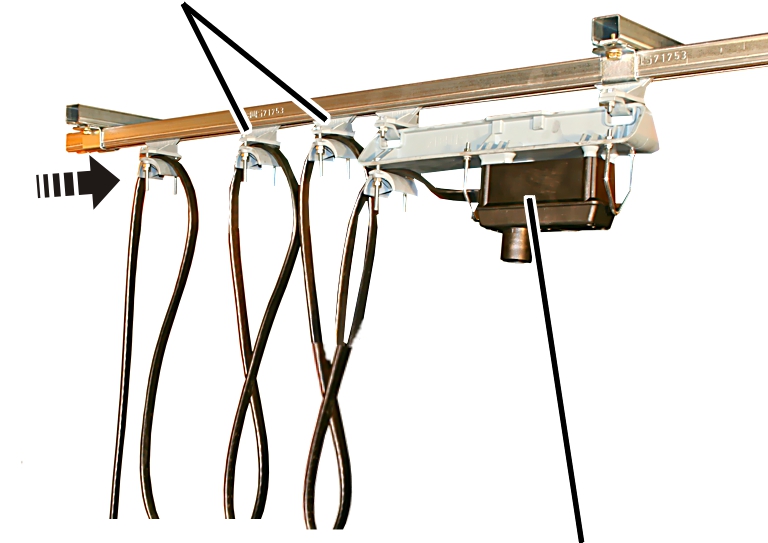

Chariot porte-câble
	Chariot de la boîte à boutons

   Pousser en premier le chariot de la boîte à boutons dans le rail C.

   Pousser ensuite, dans le bon ordre, les chariots porte-câble dans le rail C.

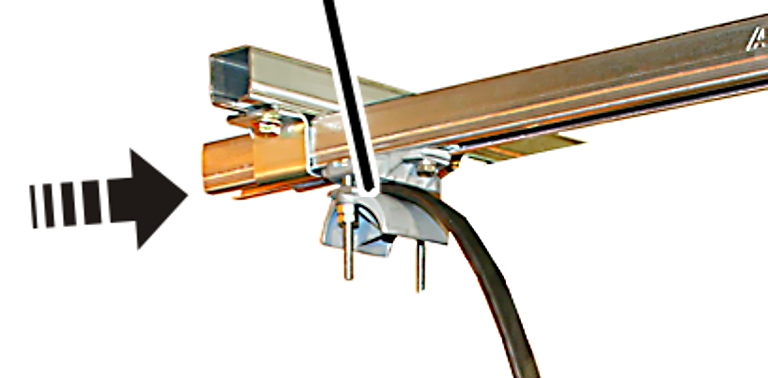

Point fixe d'extrémité de la commande mobile

   Pousser enfin le point fixe d'extrémité dans le rail C.

   Faire glisser le point fixe d'extrémité en veillant à laisser une distance d'à peu près 50 mm jusqu'à la fin du rail C.

   Bien serrer le point fixe d'extrémité. 36 Nm.





   Raccorder à la commande le câble de connexion de la commande mobile.

Voir schéma de circuit électrique.





Uniquement pour commande stationnaire

Ce chapitre s'applique uniquement dans le cas d'une commande stationnaire. C'est le cas avant tout lorsque le pont est commandé par une radiocommande et lorsqu'une boîte à boutons est utilisée comme commande de remplacement.



La commande stationnaire est montée sur une courte partie d'un rail C à côté de la commande du pont. En cas de besoin, le montage de la commande stationnaire peut être adapté aux conditions du bâtiment.

La documentation technique vous indique les endroits auxquels une commande est prévue.



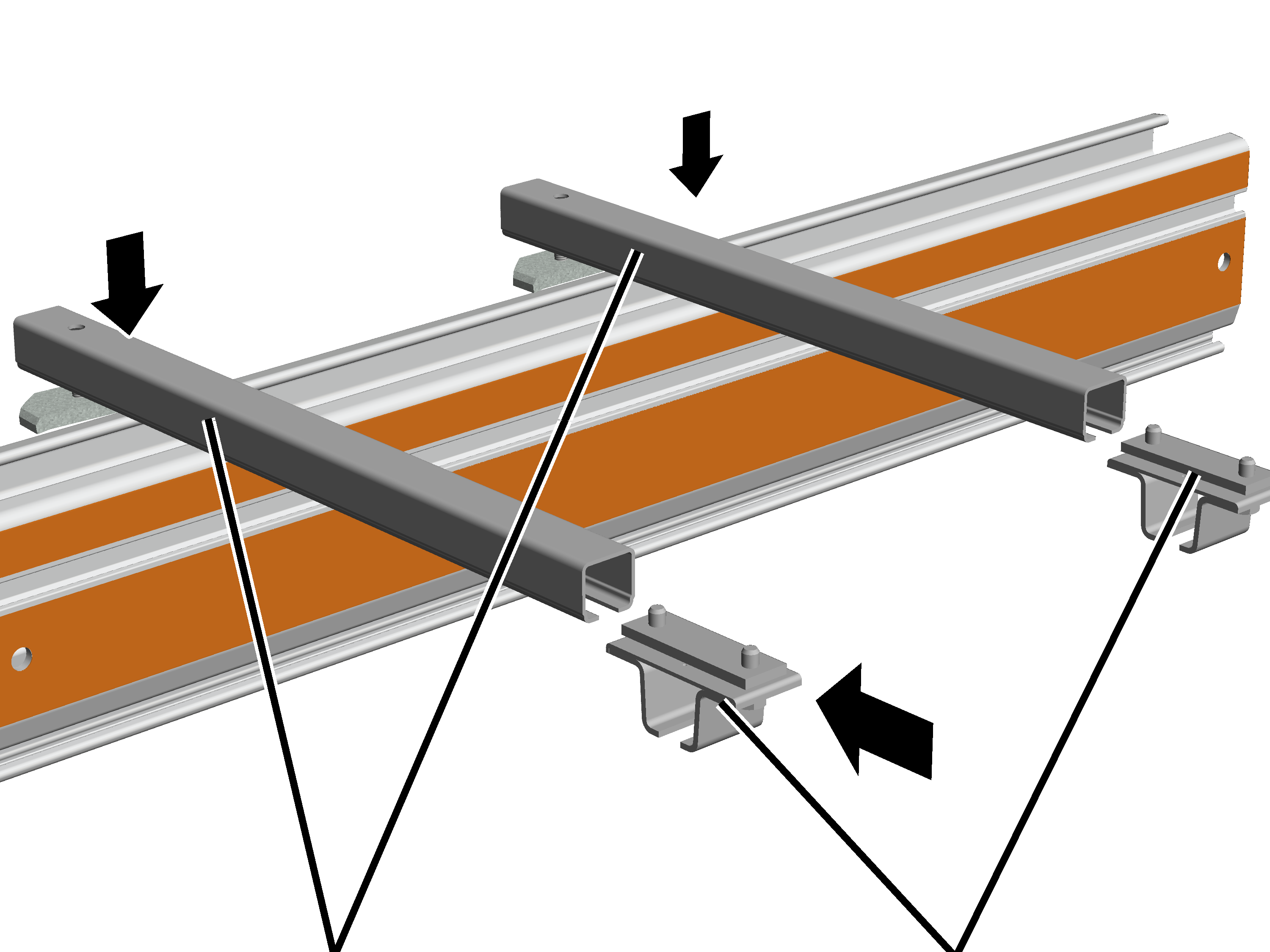

Bras support	Support du rail

   Tourner le boulon à tête dans le sens de la longueur et poser les 2 bras support depuis le haut sur la tête du profilé.

●   Le boulon à tête pénètre dans la tête de profil.

   Visser la vis à tête cylindrique. 25 Nm

●   Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête de profil.

   Enfoncer les 2 supports de rail dans le bras support.

   Pousser les supports de rail jusqu'à ce qu'ils soient au niveau du bord extérieur des bras support.





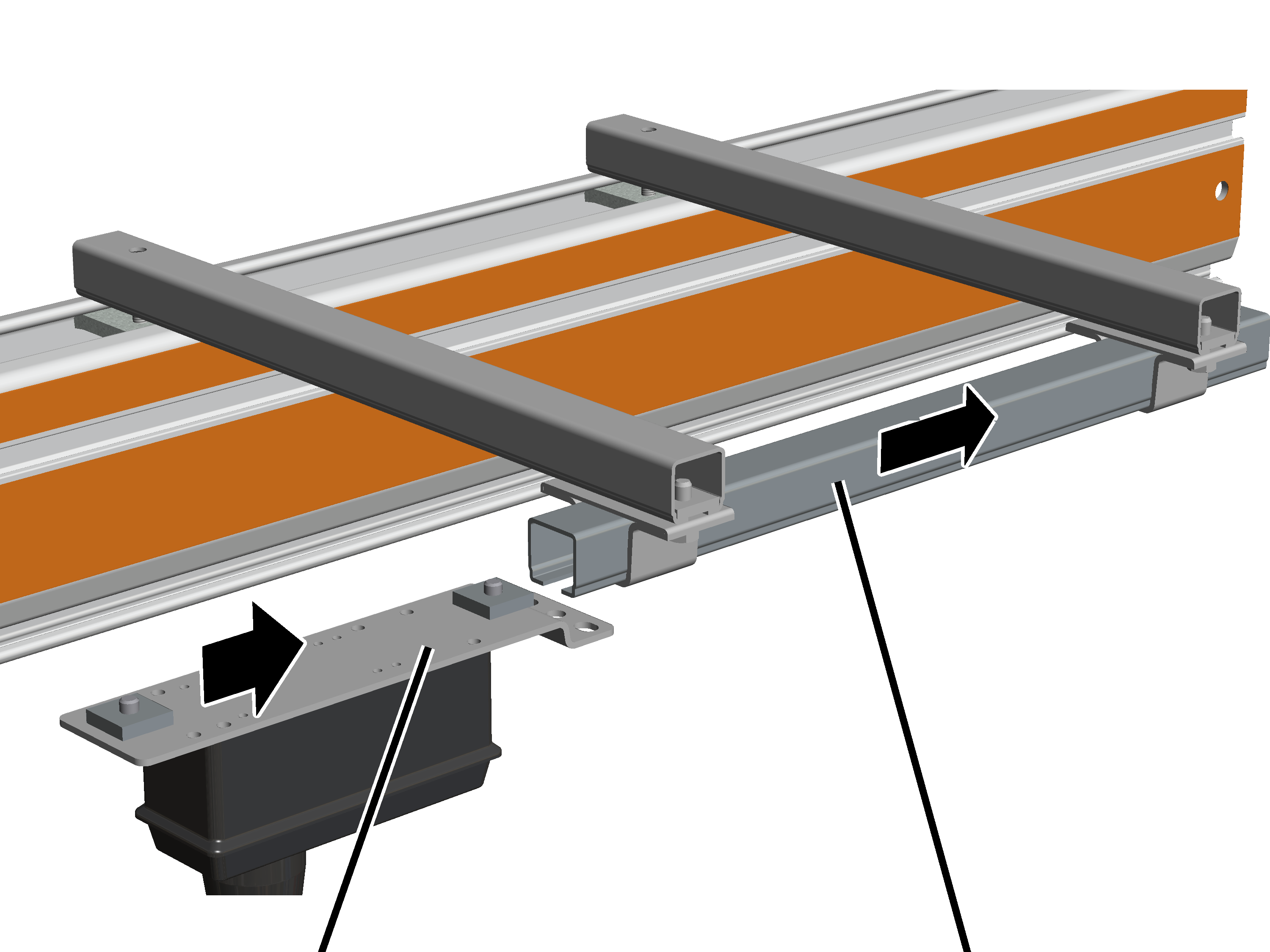

Tôle pour socle avec prise de courant	Rail C

   Raccourcir le rail C de manière à ce qu'il soit à peu près aussi long que la tôle pour socle avec prise de courant.

   Pousser les rails C dans les supports de rail.

   Visser manuellement tous les supports de rail.

   Enfoncer la tôle pour socle et la prise de courant dans le rail C.

   Bien serrer manuellement la tôle pour socle.





   Raccorder à la commande le câble de connexion de la commande stationnaire.

Voir schéma de circuit électrique.
