Montage de la commande

Uniquement avec commande directe

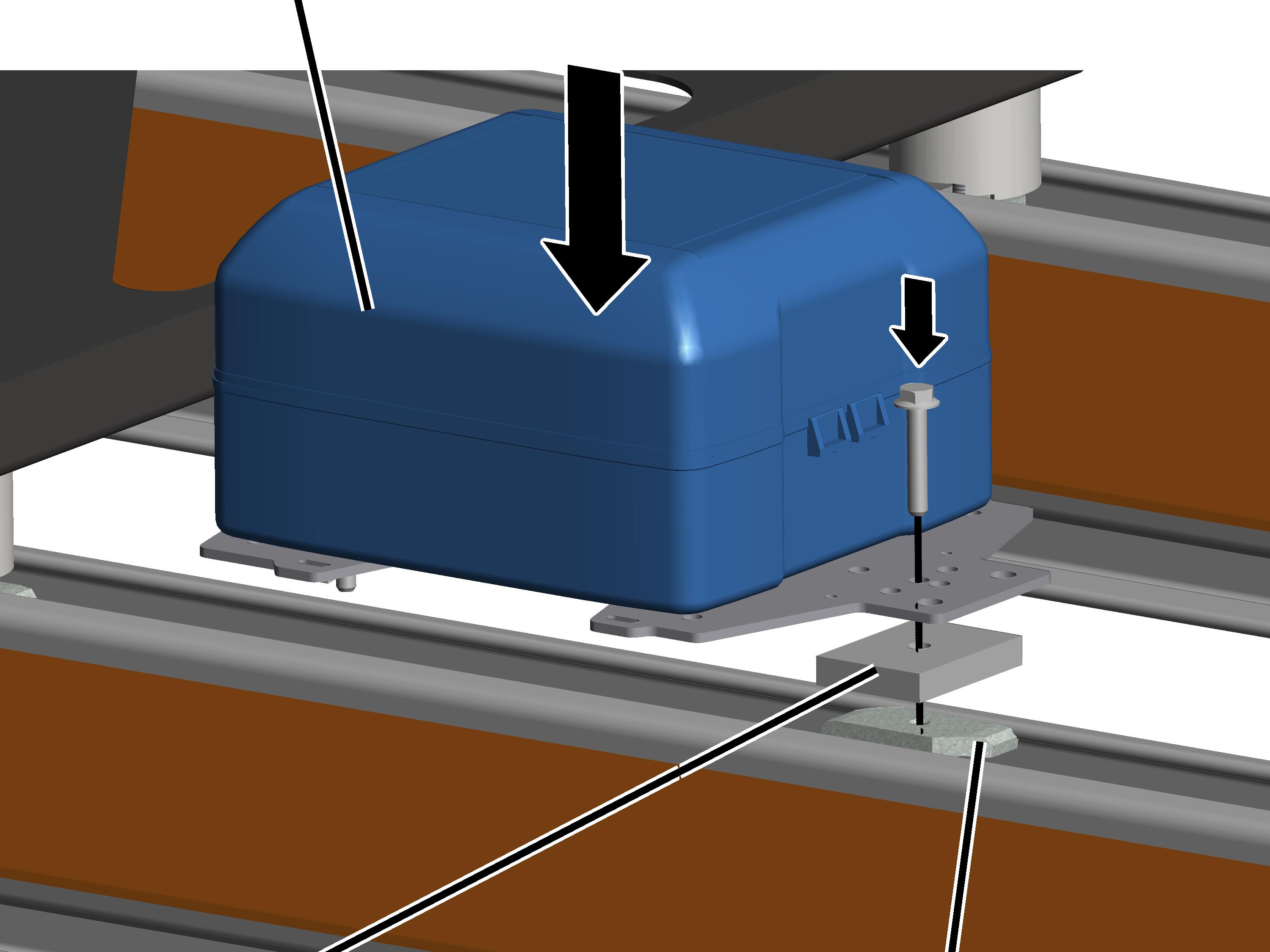

Le coffret avec connexions brochables doit être monté en position couchée sur l'un des profilés HB.

La position exacte doit être déterminée en fonction des autres composants montés (ex. : triangle d'entretoise). Le coffret avec connexions brochables doit être alors monté du côté où se situe également le motoréducteur du chariot de direction.



Sur le côté de l'alimentation en courant principal et sur la poutre principale avec alimentation du chariot de direction :

Coffret avec connexions brochables
Plaque	Boulon à tête

   Introduire la vis à côtes M8x45 dans l'un des perçages centraux de la plaque de fixation.

   Enfiler la plaque par le bas.

   Depuis le bas, tourner sans serrer le boulon à tête sur la vis à côtes.

   Introduire par le haut le coffret avec connexions brochables dans la tête du profilé HB. Placer le boulon à tête dans la tête du profilé.

   Visser les vis à côtes M8x45 sur l’écrou à tête. 30 Nm.

●   Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête de profil.





Uniquement avec boîte à bornes

Si nécessaire, un bloc de jonction est maintenant monté sur le profilé HB. Le bloc de jonction permet de relier plus tard l'alimentation en courant principal et l'alimentation du chariot de direction directement entre elles.



	vis à côtes M8x25
Boulon à tête

   Si nécessaire : introduire les 2 vis à côtes M8x25 dans la tôle pour socle et tourner les 2 écrous à tête sur les vis à côtes depuis le bas.

   Tourner le boulon à tête dans le sens de la longueur et poser depuis le haut la tôle pour socle sur la tête de profil.

●   Le boulon à tête pénètre dans la tête de profil.

   Visser les vis à côtes. 25 Nm

●   Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête du profilé.

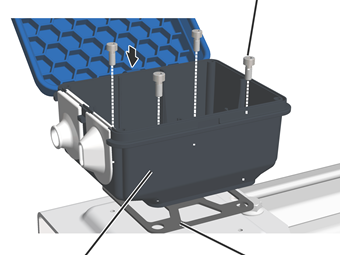

	Vis à tête cylindrique M4x10
boîtier du connecteur	Joint

   Coller le joint autocollant sous le boîtier du connecteur.

   Visser le boîtier du connecteur sur la tôle pour socle avec les 4 vis à tête cylindrique M4x10.





Uniquement pour commande électronique



La commande électronique doit être montée au profilé HB en position suspendue. La commande électronique peut également être montée au-dessus d'un système de rail C.

Dans la documentation technique, la position de la commande est indiquée par un symbole. Respecter exactement les dimensions, positions et distances indiquées.

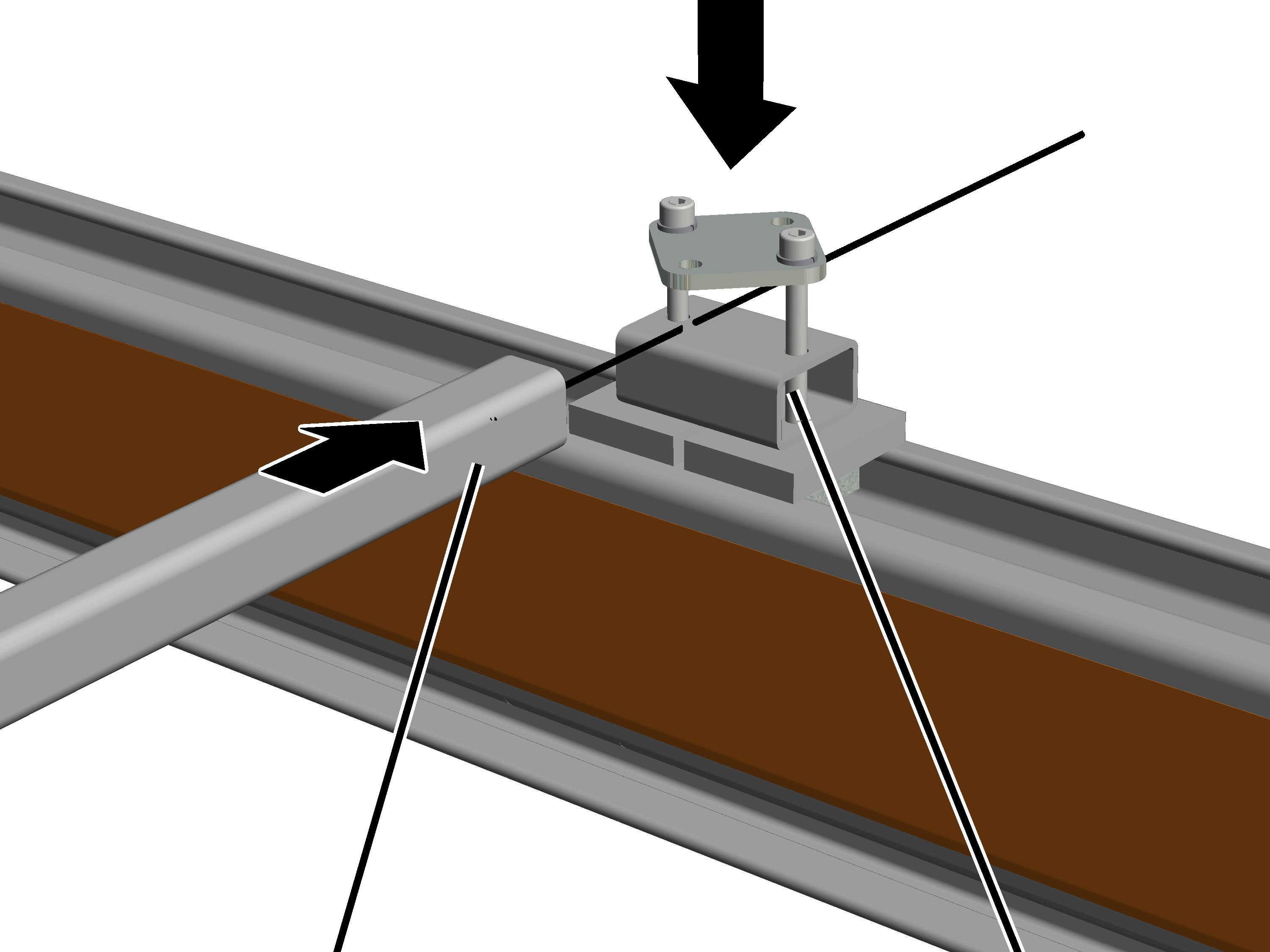

Tube carré	Unité de serrage dans la tête du profilé

   Enfoncer l'unité de serrage dans la tête de profilé comme indiqué sur l'image. Placer le boulon à tête dans la tête du profilé.

   Introduire le tube carré dans l'unité de serrage.



   Ne pas encore visser l'unité de serrage pour pouvoir orienter ultérieurement la commande électronique.

Si la commande électronique doit être montée au-dessus d'un système de rail C, respecter une distance de 12 cm entre le rail C et la face arrière de la commande électronique.

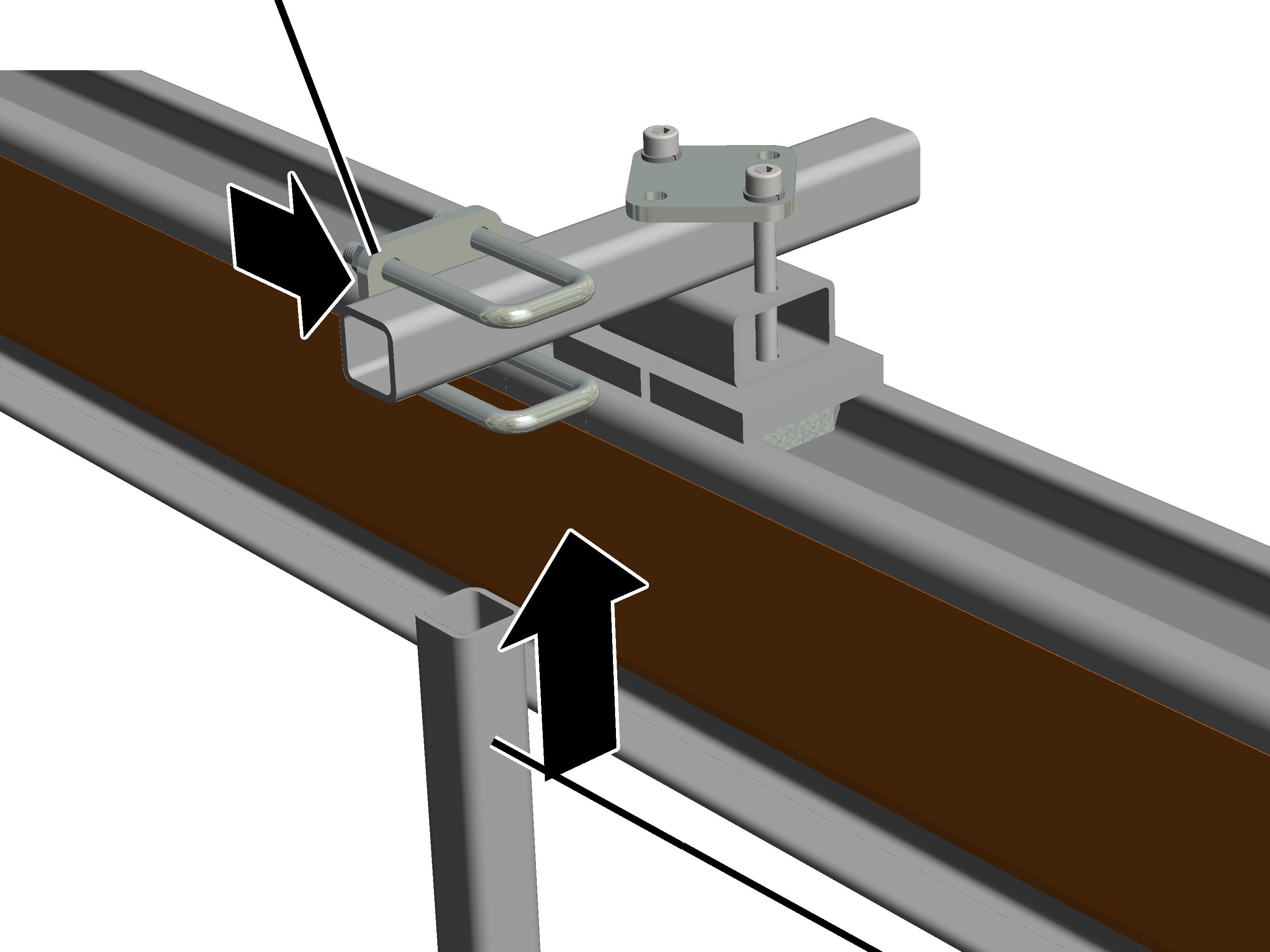

Bride pour tuyau
	Tube carré vertical

   Pousser la bride pour tuyau sur le tube carré.

   Enfoncer par le bas le tube carré vertical dans la bride pour tuyau.

   Visser la bride pour tuyau. 25 Nm





Dysfonctionnement en cas de montage à l'horizontale ! Si la commande électronique est montée à l'horizontale, il se peut que les contacts de la commande électronique ne réagissent pas correctement. Cela peut entraîner des dysfonctionnements. Monter la commande électronique à la verticale.

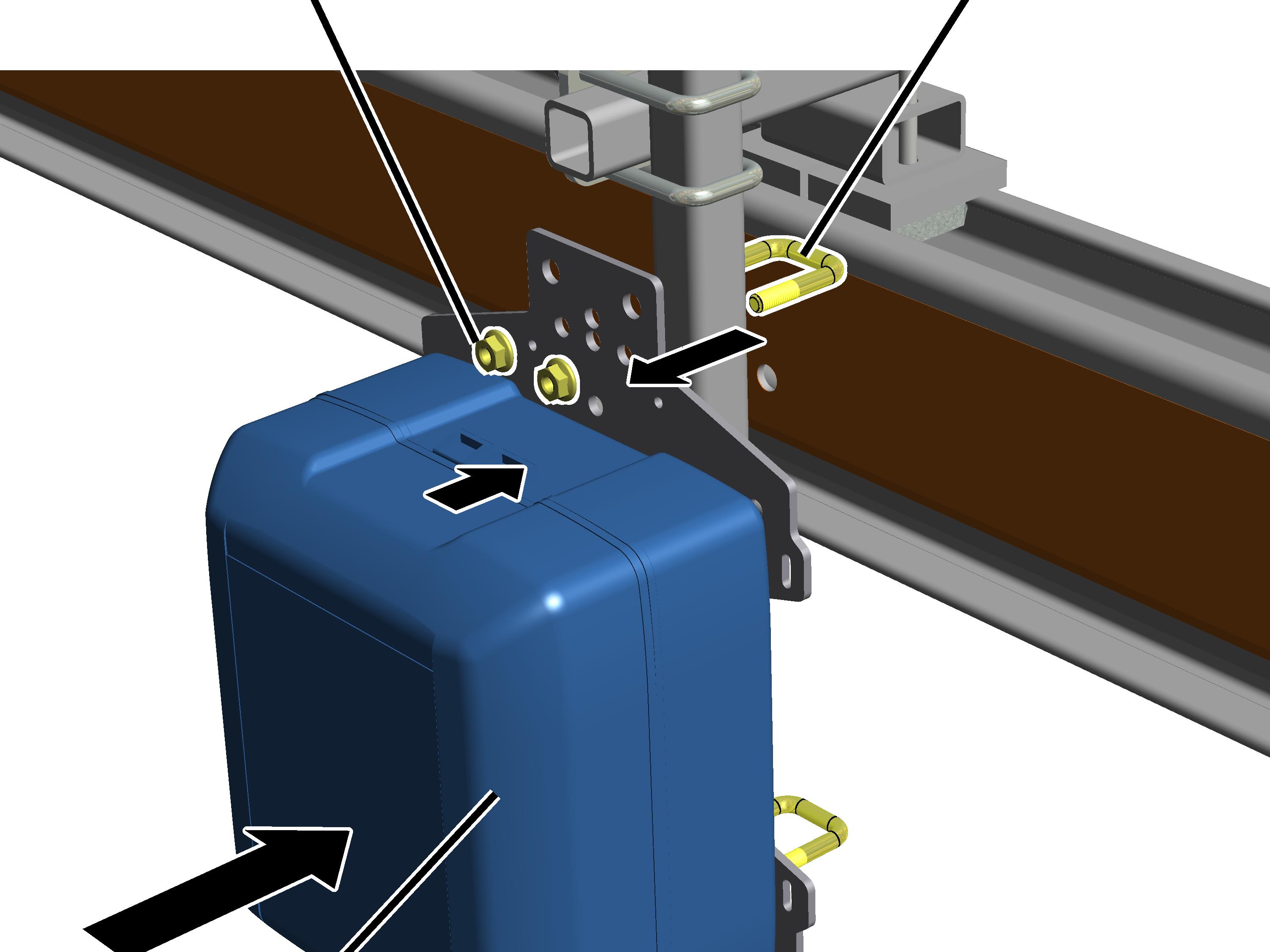

Écrou à côtes M8	Étrier fileté
Commande électronique

   Tenir la commande électronique contre le tube carré vertical.

   Pousser depuis l'arrière les 2 étriers filetés dans la plaque de fixation.

   Visser depuis le devant l'étrier fileté avec les 4 écrous à côtes M8.



Uniquement pour coffret électrique KS30 avec châssis du chariot de direction à hauteur normale



La commande doit être montée suspendue au profilé HB avec deux tubes carrés qui sont vissés en travers des deux profilés HB. La commande peut également être montée au-dessus d'un système de rail C.

	Dans la documentation technique, la position de la commande est indiquée par un symbole. Respecter exactement les dimensions, positions et distances indiquées.
	Les images montrent le montage d'un coffret électrique suspendu vers le bas. Le montage d'un coffret électrique dressé vers le haut ne diffère pas de manière significative.

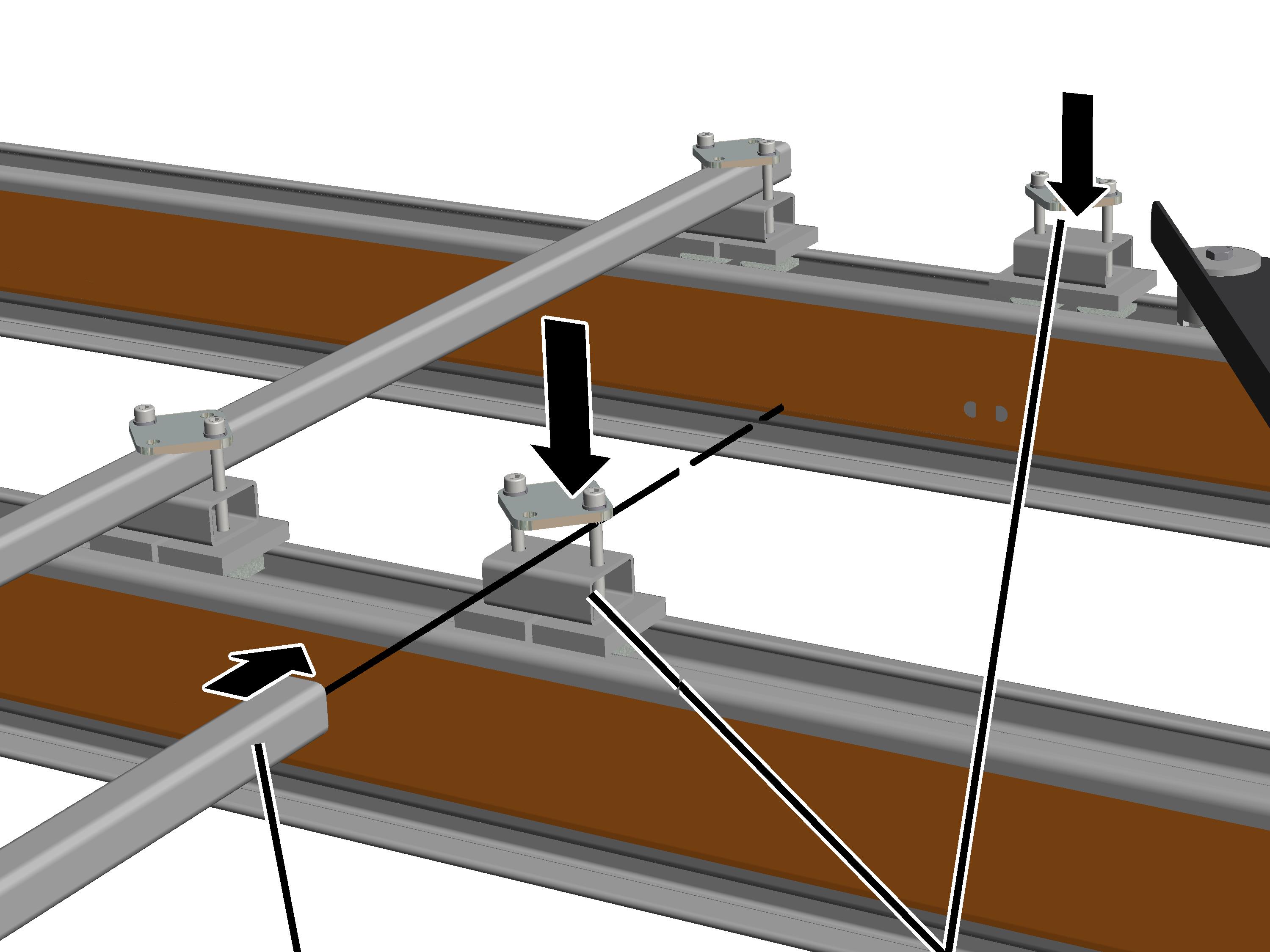

Tube carré	Unité de serrage dans la tête du profilé

   Enfoncer les 4 unités de serrage dans la tête de profilé comme indiqué sur l'image. Placer le boulon à tête dans la tête du profilé.

   Introduire le tube carré dans les unités de serrage.

   Ne pas encore visser à fond les unités de serrage pour pouvoir orienter ultérieurement le coffret électrique.

Si le coffret électrique doit être monté au-dessus d'un système de rail C, respecter une distance de 12 cm entre le rail C et la face arrière du coffret électrique.





Les images montrent le montage du coffret électrique suspendu vers le bas. En fonction de la configuration du bâtiment, il est possible également de monter le coffret électrique debout sur le profilé HB.

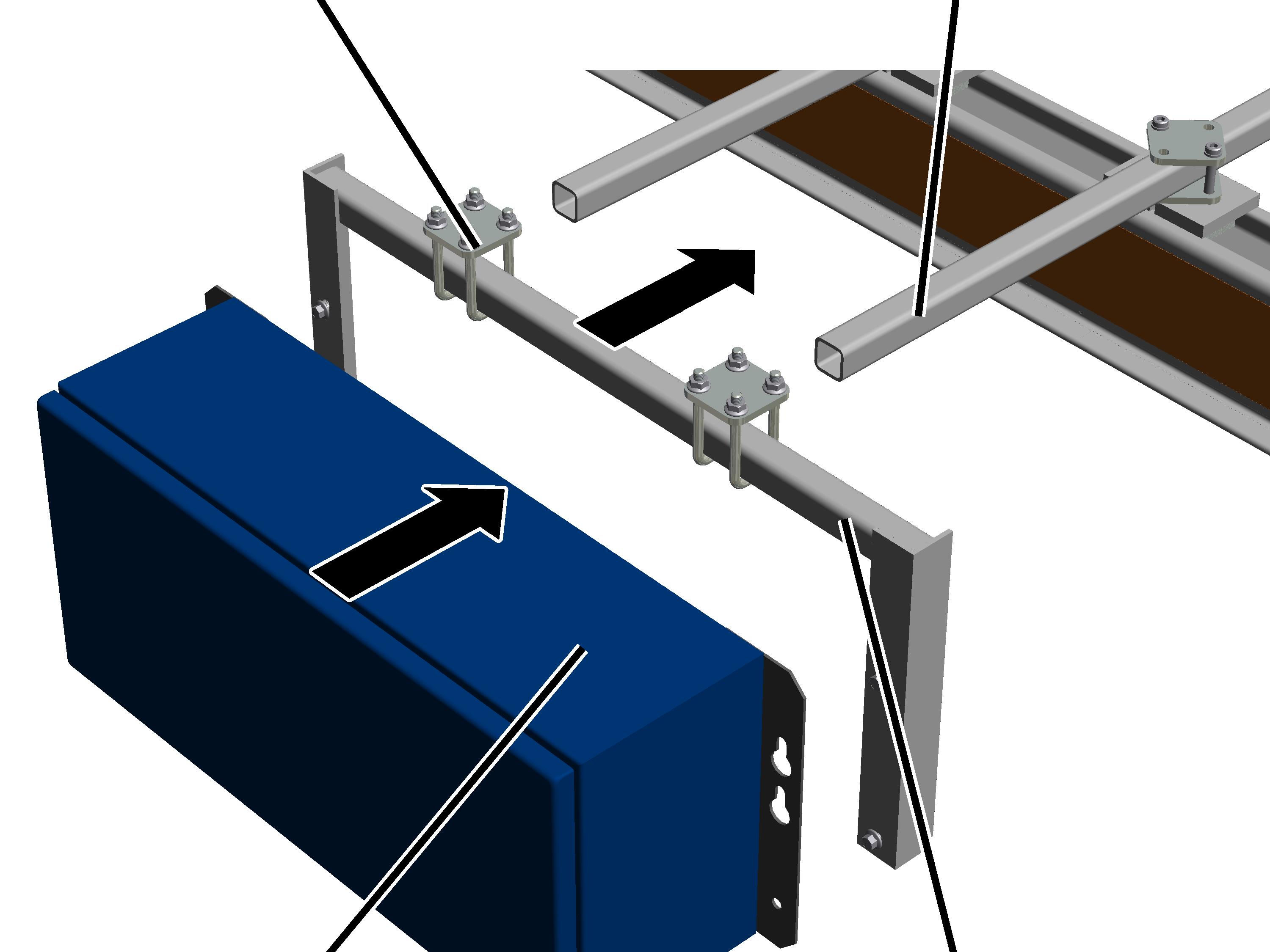

bride pour tuyau	Tube carré
Coffret électrique	Console

   Pousser la console avec les 2 brides pour tuyau sur les tubes carrés.

   Emboîter les tubes carrés et la console de manière à ce que le coffret électrique soit suspendu aussi près que possible du triangle d'entretoise.

   Pour motoréducteur HBF : rapprocher le coffret électrique du profilé HB de manière à ce que le motoréducteur HBF puisse encore passer entre le coffret électrique et le profilé HB.

   Visser les unités de serrage dans la tête de profilé et les 2 brides pour tuyau.

   Visser le coffret électrique sur la console avec les 4 vis à côtes M8x16.



Uniquement pour coffret électrique KS30 avec châssis du chariot de direction rehaussé



La commande est montée à l'entretoise en position suspendue sur deux tubes carrés qui sont enfilés et vissés sous l'entretoise.

Les images montrent le montage d'un coffret électrique suspendu vers le bas. Le montage d'un coffret électrique dressé vers le haut ne diffère pas de manière significative.

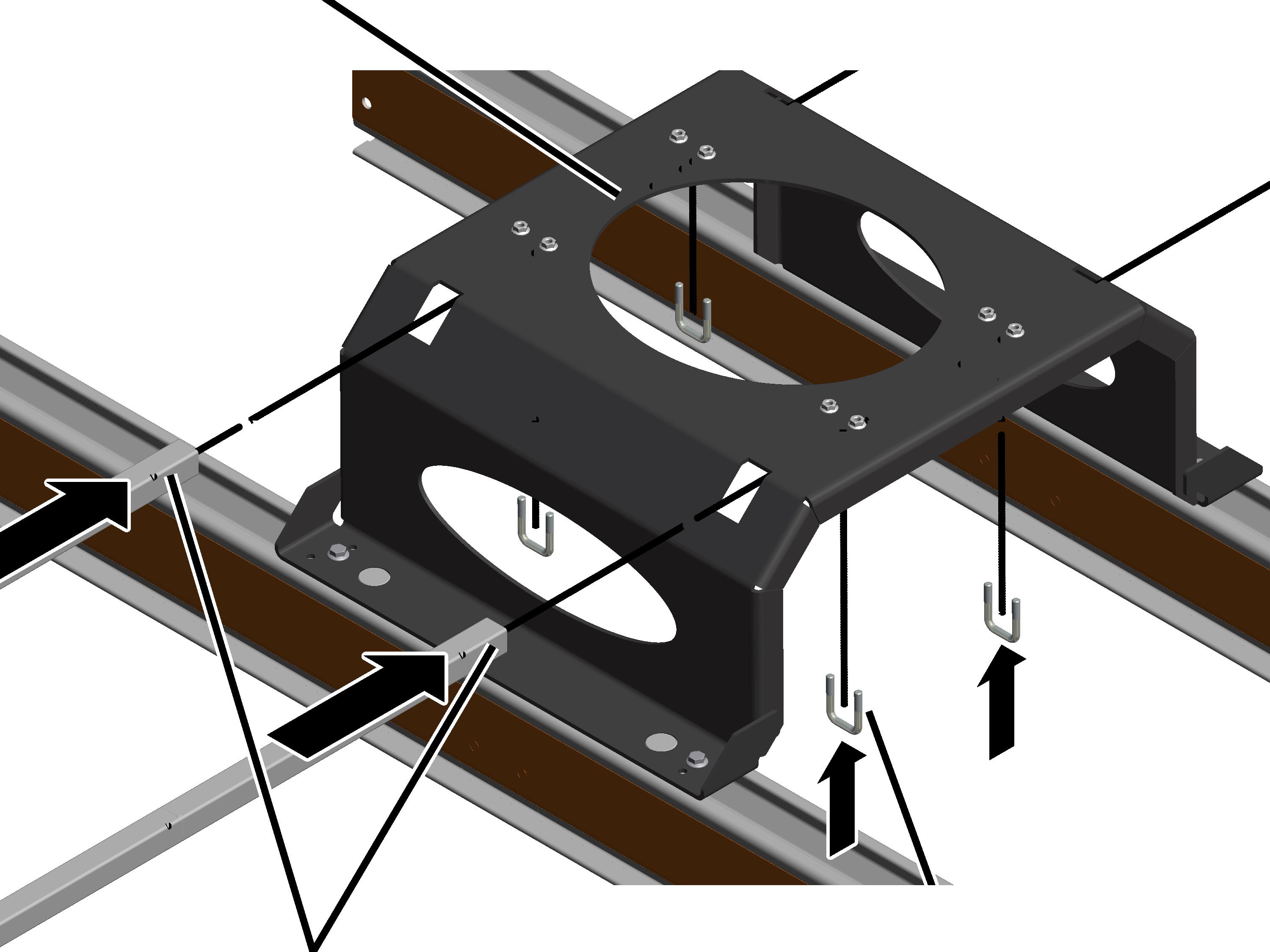

Entretoise
Tube carré	Étrier fileté

   Pousser les 2 tubes carrés à travers les évidements de l'entretoise.

   Pousser les tubes carrés de manière à ce qu'ils ressortent à l'autre extrémité des évidements.

   Visser sans serrer les tubes carrés avec les 4 étriers filetés et les 8 écrous à côtes M8.

Ne pas encore visser à fond les étriers filetés pour pouvoir orienter ultérieurement le coffret électrique.

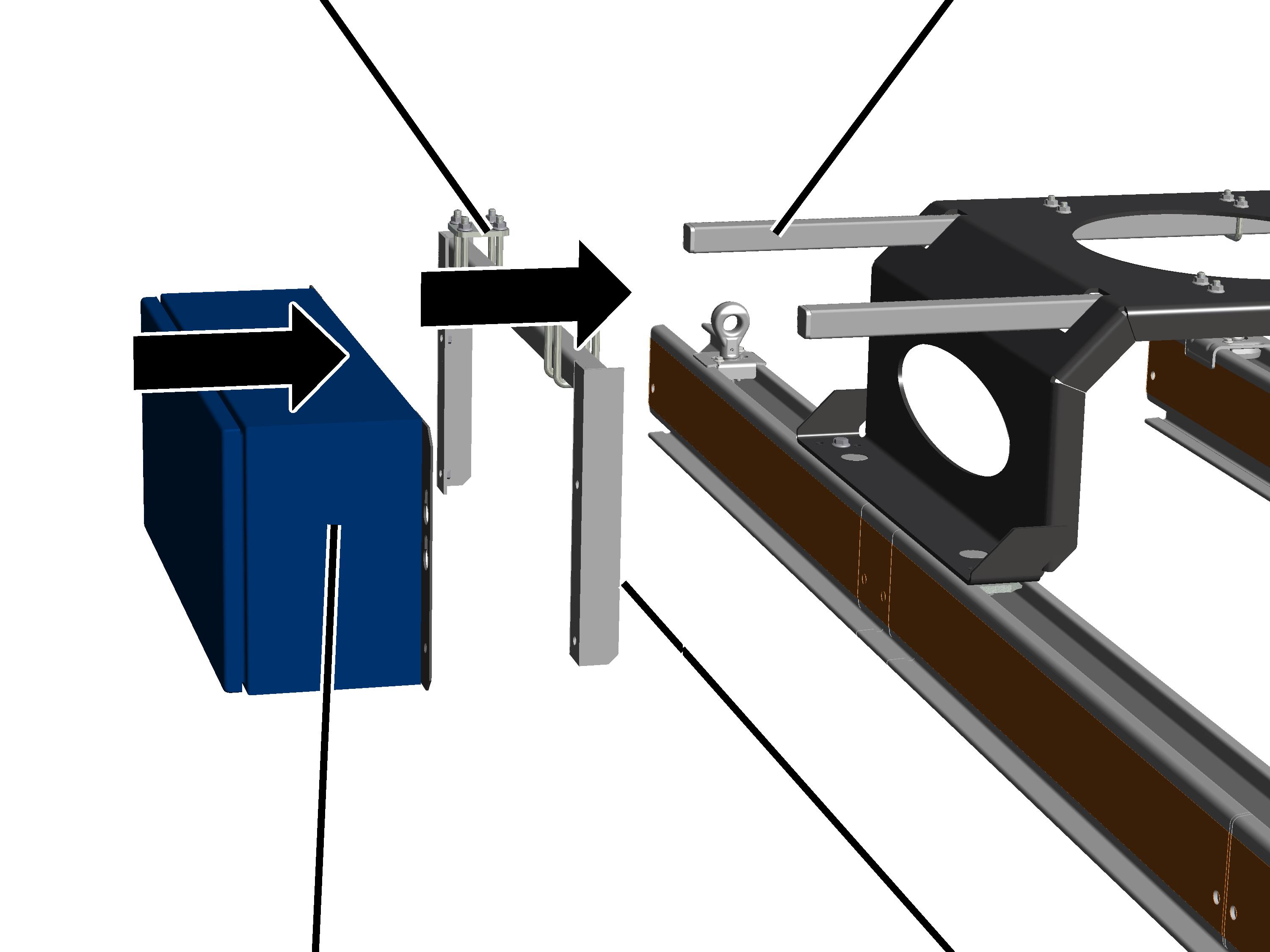

Bride pour tuyau	Tube carré
Coffret électrique	Console

   Pousser la console avec les 2 brides pour tuyau sur les tubes carrés.

   Emboîter les tubes carrés et la console de manière à ce que le coffret électrique soit suspendu aussi près que possible de l'entretoise.

   Pour motoréducteur HBF : rapprocher le coffret électrique du profilé HB de manière à ce que le motoréducteur HBF puisse encore passer entre le coffret électrique et le profilé HB.

   Visser les 4 étriers filetés sur l'entretoise et les 2 brides pour tuyau.

   Visser le coffret électrique sur la console avec les 4 vis à côtes M8x16.



Uniquement pour alimentation électrique par ligne de contact



Pour certaines commandes, un coffret avec connexions brochables supplémentaire est nécessaire sur le châssis du chariot de direction en plus de la commande sur le profilé HB. Cela est indiqué sur le schéma de circuit électrique.

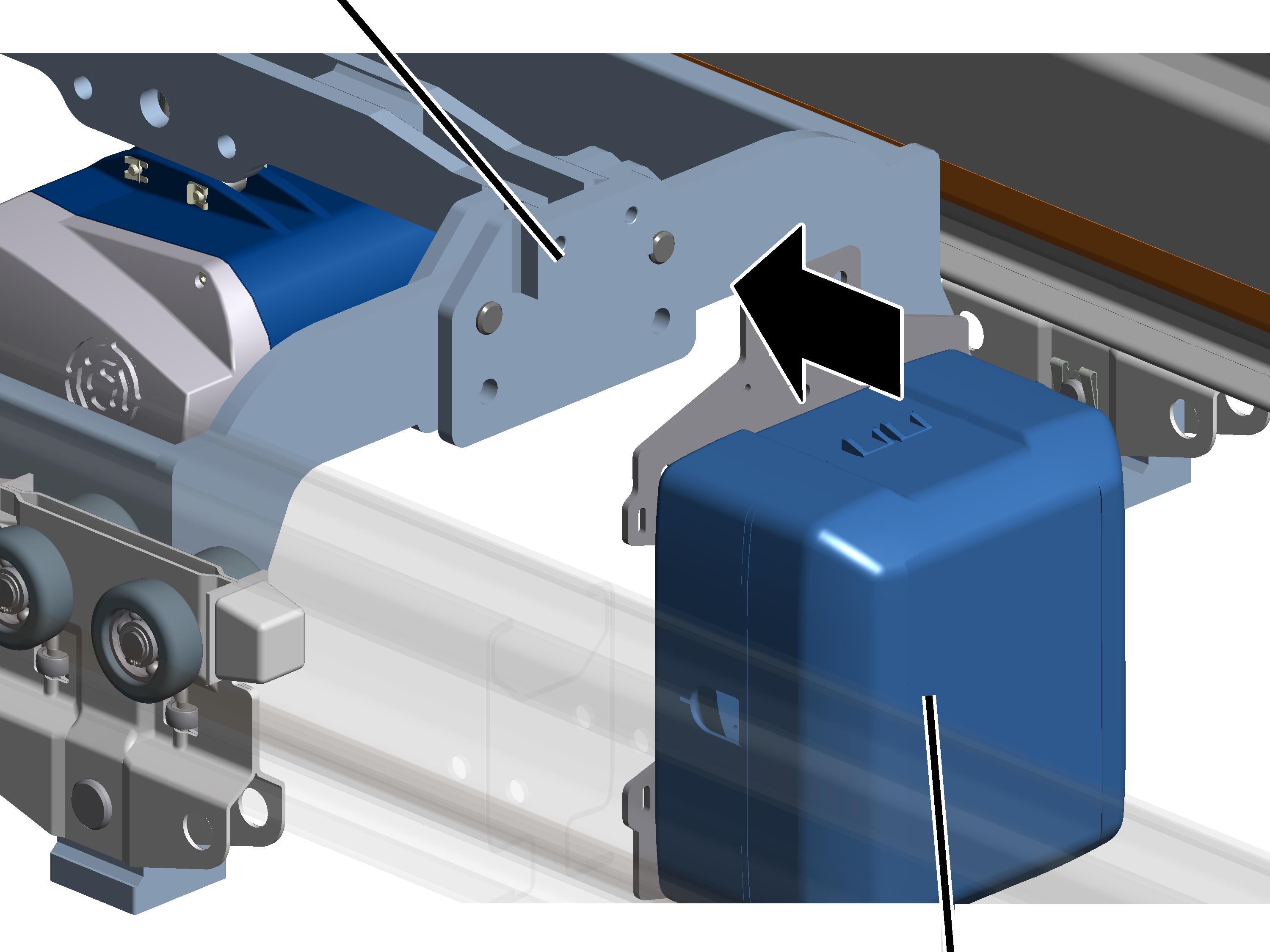

Châssis du chariot de direction
	Coffret avec connexions brochables

   Tenir le coffret à connexions brochables avec la plaque de fixation contre le châssis du chariot de direction.

Le châssis du chariot de direction possède des trous filetés prévus à cet effet.

   Visser le coffret avec connexions brochables à l'aide des 2 vis à côtes M10x16. 80 Nm.
