Unión de perfiles

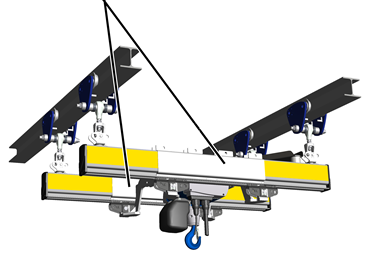

En los pasos siguientes se realiza el montaje previo de la viga de la grúa ZHB-I en el suelo.
|
Unión de perfiles |
|
|
|
|
Las imágenes muestran el montaje de un raíl perfilado del tamaño HB150S. El montaje de raíles perfilados para HB de mayor o menor tamaño no se diferencia mucho de este. |
Distribuir por el suelo de la
nave los tramos de raíl tal y como posteriormente se deban montar.
|
|
En la documentación de planificación se indica la posición de los tramos de raíl perfilado. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
Las piezas de raíles perfilados llevan una lámina lateral adhesiva. Antes de continuar el montaje hay que eliminar la lámina plástica de protección.
|
|
Lámina protectora |
|
| |
Extraer la lámina protectora del
laminado lateral en un ángulo agudo.
En cada punto de unión:
|
| |
|
Piezas de raíl perfilado |
|
Girar los perfiles de forma que
las flechas en todas las piezas señalen en la misma dirección.
Colocar las piezas de raíl bien
juntas.
|
|
Levantar los tramos de raíl
perfilado unos 5 cm justo antes de la unión de perfiles (por ejemplo en el suelo
sobre tacos de madera o si se monta ya colgado, haciendo descender ligeramente
el tramo de perfil no montado).
● Los tramos de raíl perfilado se encuentran así inclinados uno frente al otro. De esta forma se asegura que, a pesar de la curvatura (los tramos de raíl están ligeramente curvados hacia arriba), las distancia inferior entre los tramos es la menor posible.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.
La suspensión de viga de grúa se puede montar también en una unión de perfiles. Para ello hay que desplazar primero el conector de perfiles al lugar exacto en el que posteriormente será atornillado.
|
|

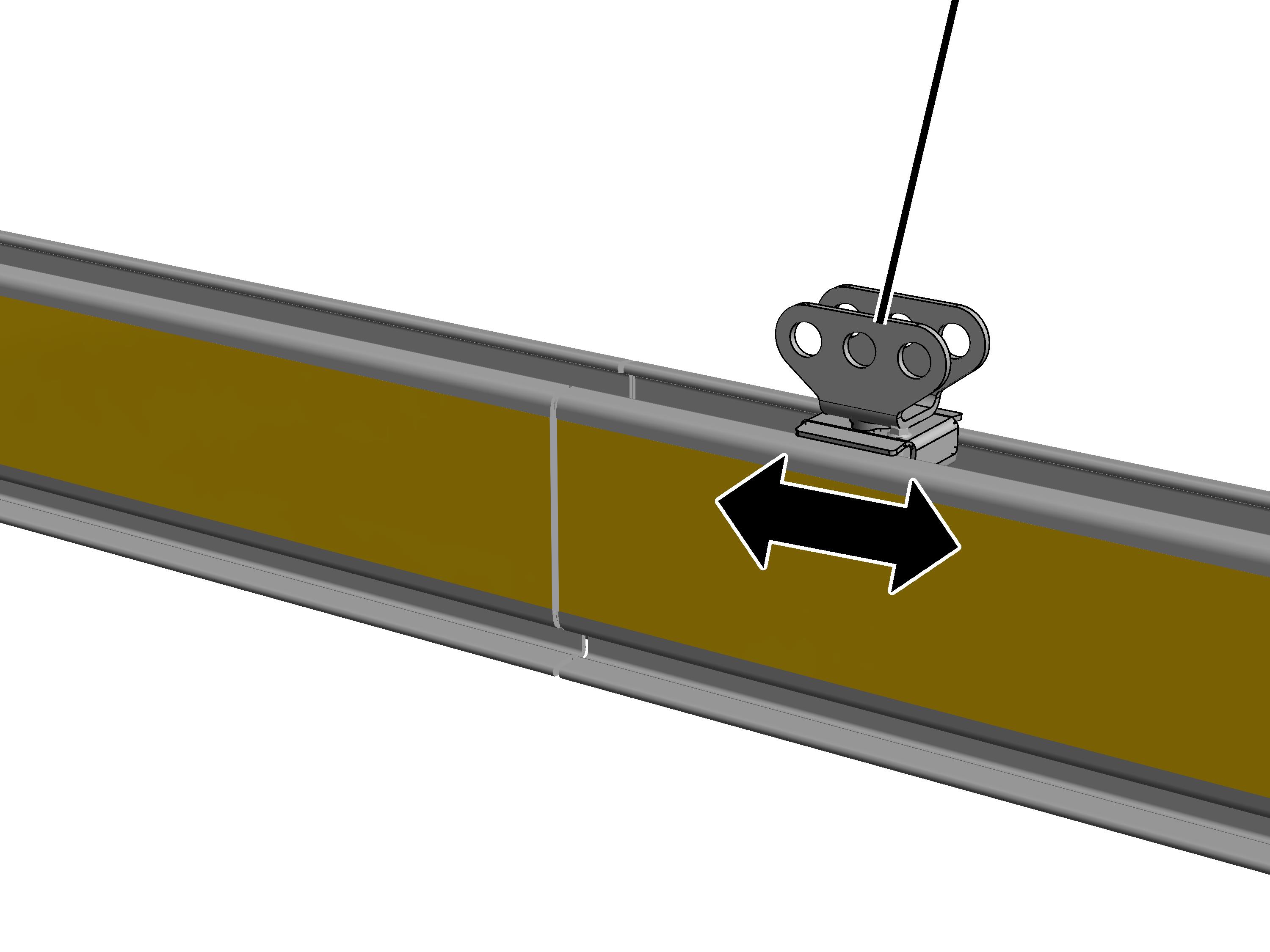

Conector de perfil |
|
| |
Desplazar el conector de
perfiles al lugar en el que está previsto.
Una vez montada la chapa de apriete en el paso siguiente, el conector de perfiles ya no puede ser desplazado.
|
| |
|

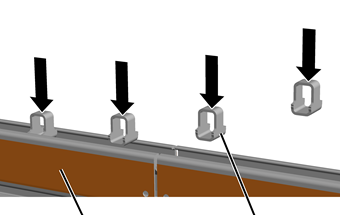

Pieza de raíl perfilado |
Distanciador |
Insertar los distanciadores
desde arriba en la pieza de raíl derecha e izquierda y, si fuera necesario,
acabar de encajarlos con ligeros golpes.
● Los distanciadores se traban en la cabeza del perfil, pero pueden desplazarse longitudinalmente.
|
| |
|
|
Chapa de apriete |
Inclinar un poco la chapa de
apriete e insertarse en la parte inferior del raíl perfilado.
La parte inferior de la chapa de apriete debe quedar detrás del canto plegado del raíl perfilado.
Desplazar la chapa de apriete
hasta que quede bien centrada entre las dos piezas de raíl perfilado.
Apretar la parte superior de la
chapa de apriete sobre el raíl.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.
Sólo con una suspensión de viga de grúa en la zona de una unión de perfiles: Las chapas de apriete no precisan insertarse con centrado exacto en la unión de perfiles. Las chapas de apriete pueden desplazarse hasta 100 mm hacia la derecha o izquierda, para que la suspensión de viga de grúa quede exactamente en el lugar deseado.
Consejo:
¡Con una unión de perfiles sin suspensión encima, las chapas de apriete deben montarse totalmente centradas!
|
|

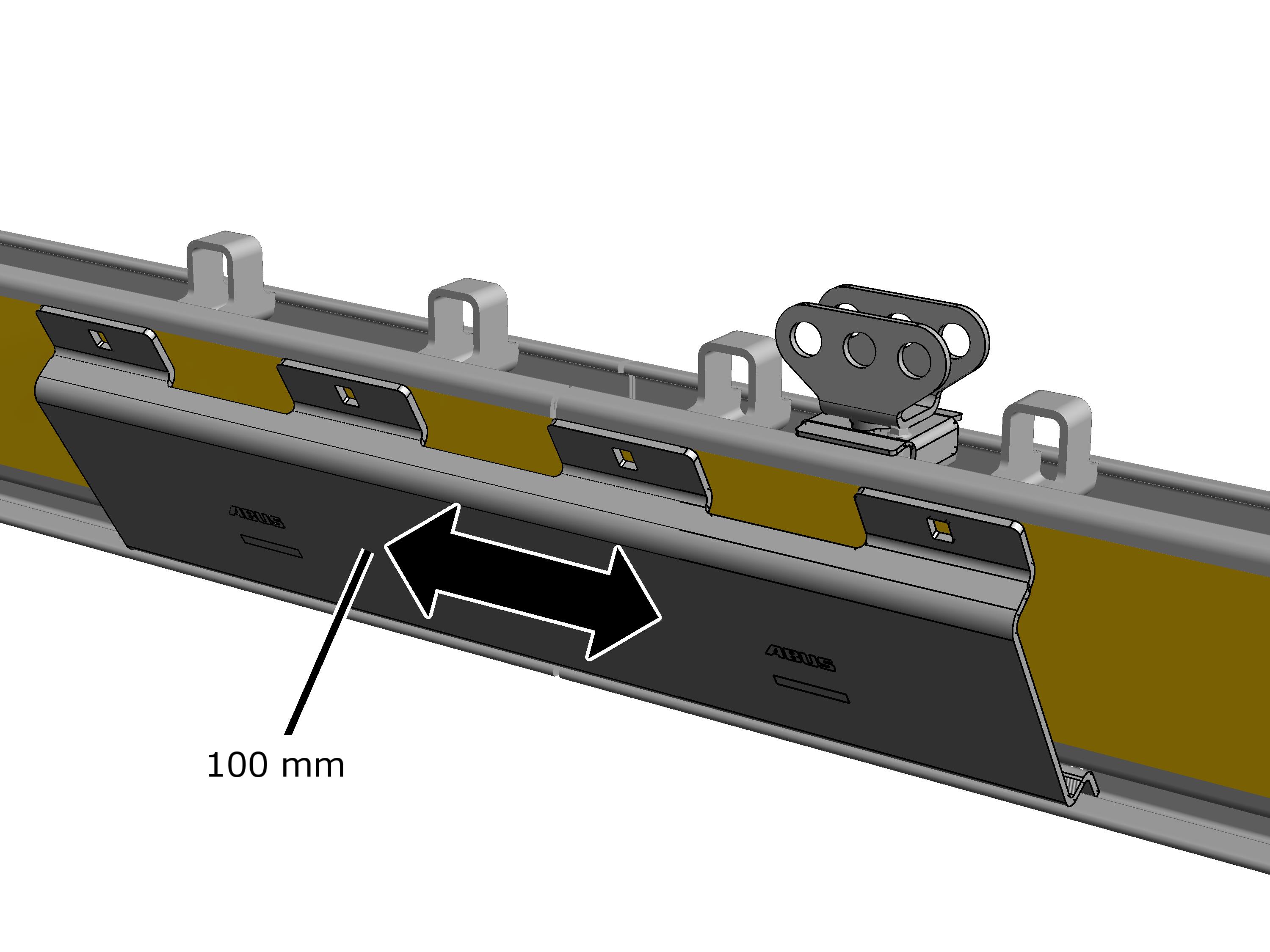

Solo si la suspensión de viga de
grúa se encuentra en una unión de perfiles: Las chapas de apriete pueden
desplazarse en hasta 100 mm.
Ahora se puede montar arriba una herramienta de montaje. Esta herramienta facilita el atornillado de las chapas de apriete.
En la chapa de apriete:
|
| |
|
Herramienta de montaje |
Tuerca nervada M12 |
Fijar la herramienta de montaje
en la lengüeta exterior enroscando una tuerca nervada M12.
● La chapa de apriete se mantiene en su lugar gracias a la herramienta de montaje y ya no puede caer.
Insertar la segunda chapa de
apriete en el lado opuesto, igual que la anterior, y asegurarla con la
herramienta de montaje.
Con el tornillo de montaje (más largo que los tornillos definitivos) se acercan las chapas de apriete entre sí contra el raíl perfilado, para poder montar luego los tornillos definitivos.
Comprobar de nuevo la distancia
entre piezas de raíl perfilado.
Las piezas de raíl pueden unirse tocándose entre sí. Podrá haber una distancia máxima de 2 mm entre las piezas.
|
Herramientas de montaje |
|
|
| |
|
|
Tornillo de montaje M12x95 |
Insertar el tornillo de montaje
M12x95 por dos lengüetas opuestas de las chapas de apriete.
Enroscar tuercas hexagonales en
el tornillo de montaje.
Seguir apretando el tornillo de
montaje y la tuerca para acercar ambos lados de la chapa de apriete al raíl
perfilado para HB.
Una vez apretado el tornillo de
montaje: extraer las herramientas de montaje (2x).
En todos los distanciadores:
|
Tornillo de montaje |
Tuerca hexagonal |
|
| |
|
Tornillo de cabeza redonda |
Arandela de resorte |
Insertar tornillos de cabeza
redonda por las chapas de apriete y los distanciadores.
|
Tamaño |
Tornillo de cabeza redonda |
Calidad |
|
HB150 |
M12x60 |
12.9 |
|
HB190 |
M12x60 |
12.9 |
|
HB240 |
M12x60 |
12.9 |
● El cuadrado interno del tornillo se traba en la chapa de apriete por lo que no gira al apretar la tuerca.
Insertar la arandela de
resorte.
Enroscar suelta la tuerca
hexagonal M12 sobre el tornillo de cabeza redonda.
Apretar bien las tuercas
hexagonales. 120 Nm.
Aún no hay que montar las placas en forma de U que se adjuntan. Se necesitarán cuando la ranura de rodadura sea demasiado ancha.
Tras el montaje de las chapas de apriete hay que comprobar si las piezas de raíl perfilado se han abierto.
|
|
Ranura de rodadura | |
|
| ||
|
|
Distancia | |
Comprobar la ranura de rodadura en la zona de unión
de perfiles:
─ La ranura de rodadura debe tener una anchura máxima de 25 mm.
─ La ranura de rodadura debe tener una anchura mínima de 19 mm.
Si la ranura de rodadura es
demasiado ancho o demasiado estrecha: apretar el raíl perfilado con un sargento
o abrirlo con una palanca adecuada.
Comprobar la distancia entre
piezas de raíl perfilado.
Las piezas de raíl pueden unirse tocándose entre sí. Podrá haber una distancia máxima de 2 mm entre las piezas.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.
Apretar los tornillos nervados
del conector de perfiles a la chapa de apriete (2x).
|
Tamaño |
Tornillo nervado |
Par de apriete |
|
HB150 |
M6x40 |
20 Nm |
|
HB190 |
M6x40 |
20 Nm |
|
HB240 |
M6x40 |
20 Nm |
Si la ranura de rodadura sigue siendo mayor de 25 mm:
Para reducir la ranura de rodadura se pueden insertar, junto a las distanciadores, las placas adjuntas en forma de U.
|
|
Distanciador |
|
| |
|
Placas en forma de U |
Chapa de apriete |
Aflojar un poco todas las
tuercas de los tornillos de cabeza redonda.
● Las chapas de apriete (2x) se separan arriba un poco de los distanciadores.
A la derecha y a la izquierda de
todos los distanciadores se insertan desde arriba placas en forma de U.
Las placas deben insertarse siempre a la derecha y a la izquierda y en todos los distanciadores.
Hay que insertar las placas hasta que la parte superior quede enrasada con los distanciadores.
Apretar bien las tuercas
hexagonales. 120 Nm.
● Gracias a las placas, las chapas de apriete en la cabeza del perfil tienen mayor distancia. Con ello, las piezas de raíl perfilado se separarán menos en la ranura de rodadura.
Volver a comprobar la ranura de
rodadura.
