Unión de perfiles

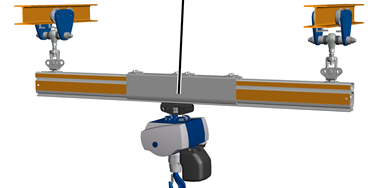

En los pasos siguientes se realiza el montaje previo de la viga de la grúa EHB-I en el suelo.
|
Unión de perfiles |
|
|
Los tramos de raíl perfilado unidos entre sí deben poder elevarse y colocarse bajo las suspensiones de forma segura y sin ningún peligro adicional.
|
|
Las imágenes muestran el montaje de un raíl perfilado de aluminio del tamaño HB150A. El montaje de raíles perfilados para HB de mayor o menor tamaño no se diferencia mucho de este. |
Distribuir por el suelo de la
nave los tramos de raíl tal y como posteriormente se deban montar.
|
|
En la documentación de planificación se indica la posición de los tramos de raíl perfilado. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
Las piezas de raíles perfilados llevan una lámina lateral adhesiva. Antes de continuar el montaje hay que eliminar la lámina plástica de protección.
|
|
Lámina protectora |
|
| |
Extraer la lámina protectora del
laminado lateral en un ángulo agudo.
|
|
Tuerca con cabeza |
|
| |
insertar dos tuercas con cabeza
en las piezas de raíl perfilado izquierda y derecha.
Colocar las piezas de raíl
juntas.
Las piezas de raíl pueden unirse tocándose entre sí. Podrá haber una distancia máxima de 2 mm entre las piezas.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.

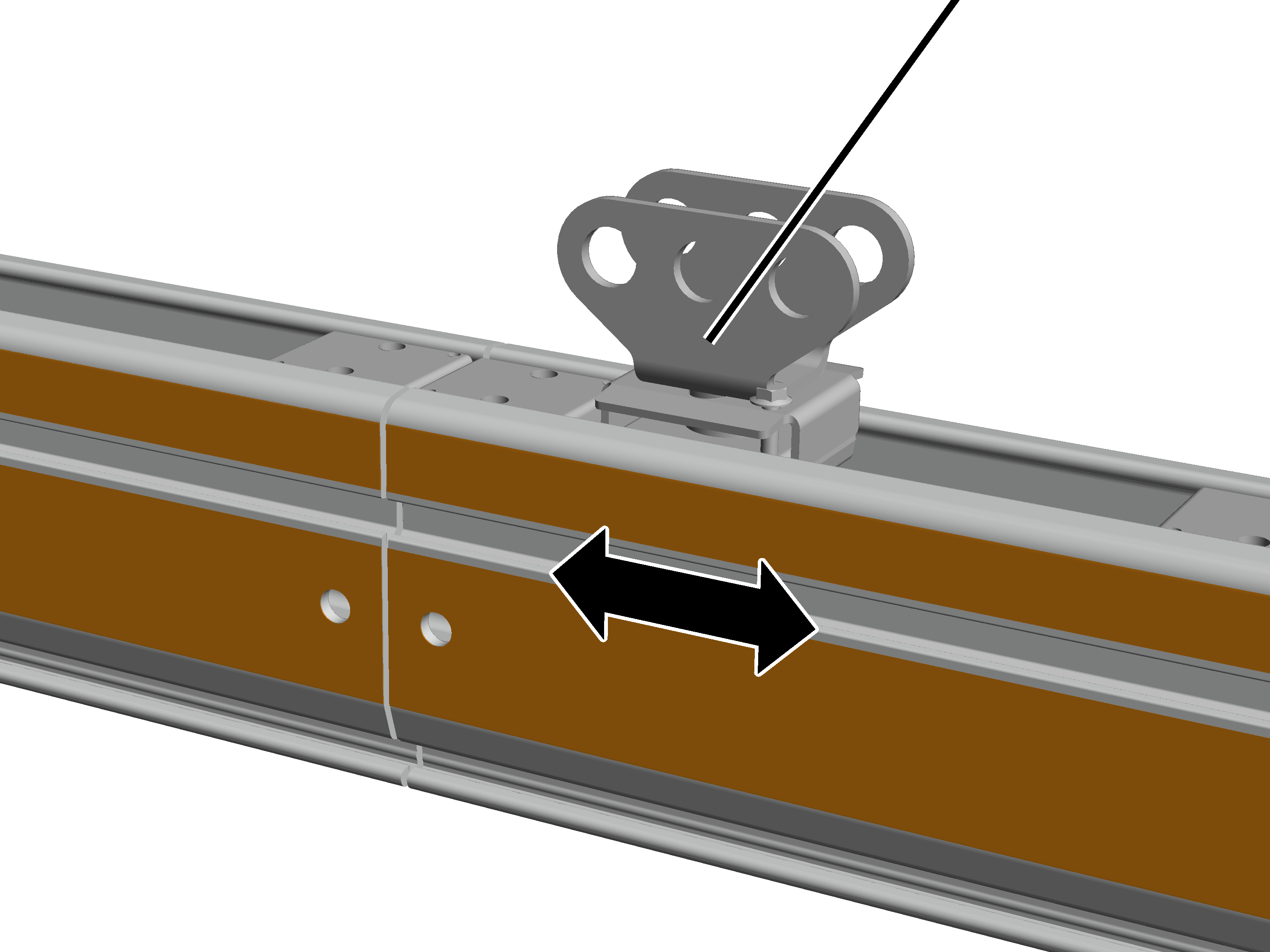

La suspensión de viga de grúa se puede montar también en una unión de perfiles. Para ello hay que desplazar primero el conector de perfiles al lugar exacto en el que posteriormente será atornillado.
|
|
Conector de perfil |
|
| |
Desplazar el conector de
perfiles al lugar en el que está previsto.
Una vez montada la chapa de apriete en el paso siguiente, el conector de perfiles ya no puede ser desplazado.
|
Chapas de apriete |
|
|
| |
Inclinar un poco la chapa de
apriete e insertarse en la parte inferior del raíl perfilado.
La parte inferior de la chapa de apriete debe quedar detrás del canto plegado del raíl perfilado.
Desplazar la chapa de apriete
hasta que quede bien centrada entre las dos piezas de raíl perfilado.
Unir con presión la chapa de
apriete por arriba.
● Por debajo, la chapa de apriete se aprieta por dentro contra el canto de la pieza de raíl perfilado.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.

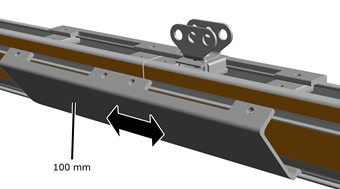

Sólo con una suspensión de viga de grúa en la zona de una unión de perfiles: Las chapas de apriete no precisan insertarse con centrado exacto en la unión de perfiles. Las chapas de apriete pueden desplazarse hasta 100 mm hacia la derecha o izquierda, para que la suspensión de viga de grúa quede exactamente en el lugar deseado.
Consejo:
¡Con una unión de perfiles sin suspensión encima, las chapas de apriete deben montarse totalmente centradas!
|
|
Solo si la suspensión de viga de
grúa se encuentra en una unión de perfiles: Las chapas de apriete pueden
desplazarse en hasta 100 mm.
Comprobar de nuevo la distancia
entre piezas de raíl perfilado.
Las piezas de raíl pueden unirse tocándose entre sí. Podrá haber una distancia máxima de 2 mm entre las piezas.
|
Herramienta de montaje |
|
|
| |
Presionar entre sí las chapas de
apriete hasta que pueda colocarse la herramienta de montaje encima.
Colocar la herramienta de
montaje sobre las chapas de apriete.
La herramienta de montaje se puede obtener del servicio técnico de ABUS. AN 316469.
Alternativamente se puede utilizar un sargento con base adecuada (esterilla de goma).
Atornillar la herramienta de
montaje hasta que las chapas de apriete engarcen audiblemente en los
laterales.
Las chapas de apriete deben engarzar de forma audible en ambos lados de la pieza de raíl perfilado.
Caso necesario, presionar entre sí también las chapas de apriete del otro extremo con la herramienta de montaje hasta que engarcen audiblemente.
En las cuatro tuercas con cabeza:
|
Tornillo nervado M12x50 |
Chapa |
|
| |
|
|
Tuerca con cabeza |
Desplazar la tuerca con cabeza
hasta que esté justo bajo la platabanda de la chapa de apriete.
Colocar la chapa sobre los
orificios en la chapa de apriete.
Atornillar los tornillos
nervados M12x50 (2x por soporte del perfil) a través de la chapa y de la chapa
de apriete y enroscarlos en las tuercas con cabeza.
Apretar los tornillos nervados.
130 Nm.
Este paso se aplica únicamente cuando una suspensión de la viga está prevista en la zona de unión de perfiles.
Apretar los tornillos nervados
del conector de perfiles a la chapa de apriete (2x).
|
Tamaño |
Tornillo nervado |
Par de apriete |
|
HB150 |
M6x40 |
20 Nm |
|
HB190 |
M6x40 |
20 Nm |
|
HB150 |
M6x40 |
20 Nm |
