Garra
Consola de fijación
A continuación se monta la alimentación principal de corriente en la viga I.
En el plano de ubicación consta dónde y en qué lado está previsto colocar la alimentación de corriente.
La alimentación de corriente está disponible en dos variantes:
Se explica en este apartado.
─ Carril tomacorriente KBH: la alimentación de corriente consta de un carril tomacorriente montado en la viga I. Por el carril tomacorriente se desplaza una toma de corriente que es arrastrada por el mecanismo de traslación de la grúa.
Véase documentación sobre el carril tomacorriente.
En todas las consolas de fijación:
|
|

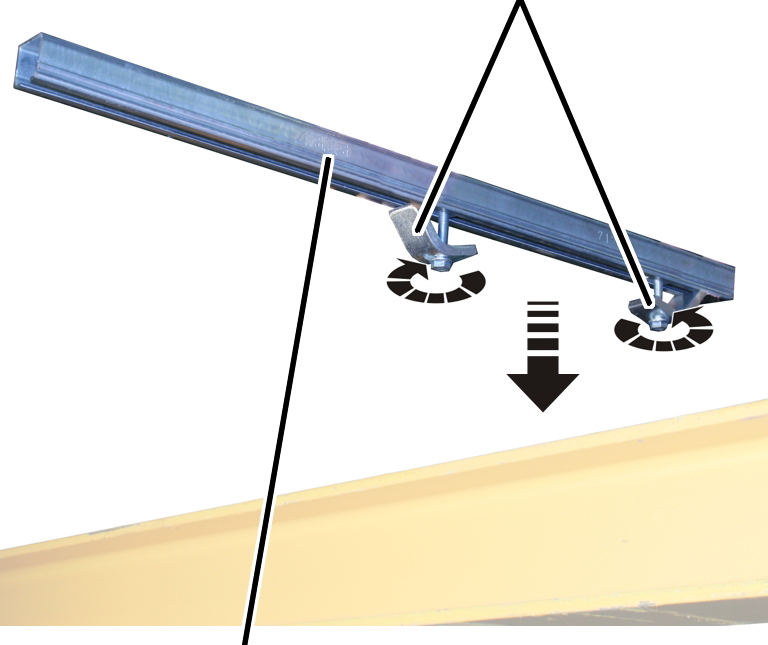

Garra |
|
| |
|
Consola de fijación | |
Insertar las garras (2x) en la
consola de fijación y orientar como se muestra en la imagen.
Insertar la consola de fijación
desde arriba sobre la viga I donde deba montarse la alimentación principal de
corriente.
En la documentación de planificación consta en qué lado debe montarse la alimentación principal de corriente.
|

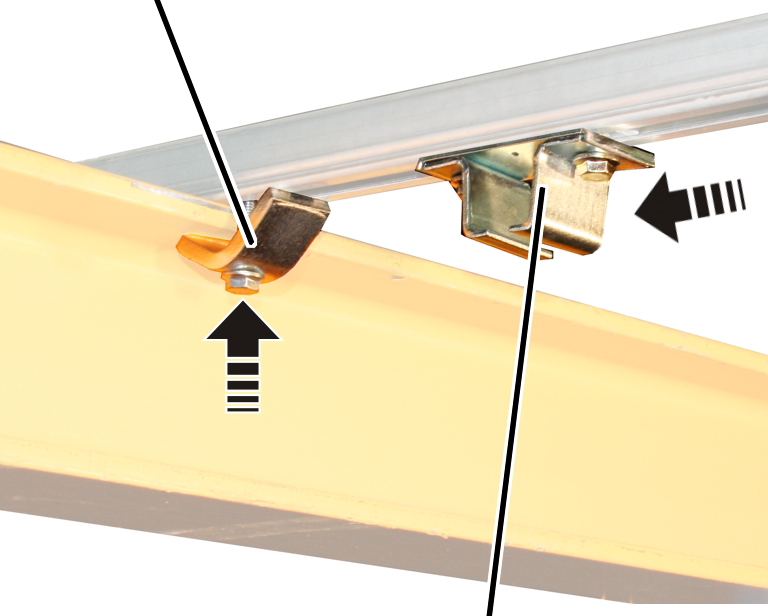

Garra |
| |
|
| ||
|
|
Soporte de raíl | |
Apretar la garra con fuerza
manual.
Insertar el soporte de raíl.
Distancia a la viga I 25 cm.
No apretar aún los tornillos del
soporte de raíl.
|

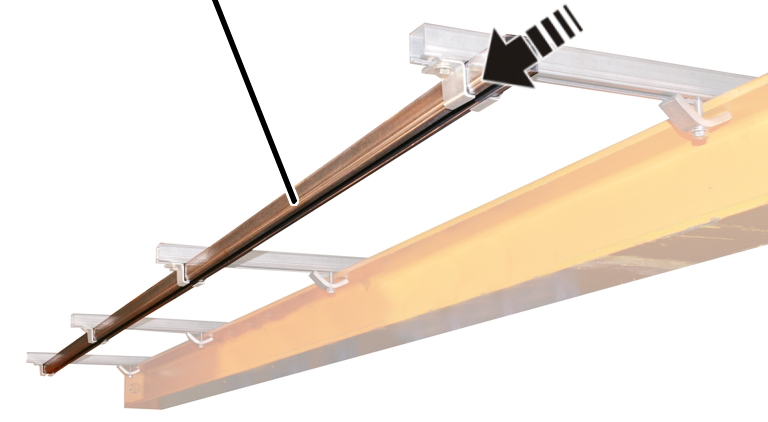

Perfil en C |
|
|
| |
Insertar el perfil en C en el
soporte de raíl.
Apretar a mano el soporte de
raíl.
|
Final del perfil en C |
Inicio del perfil en C |
|
| |
|

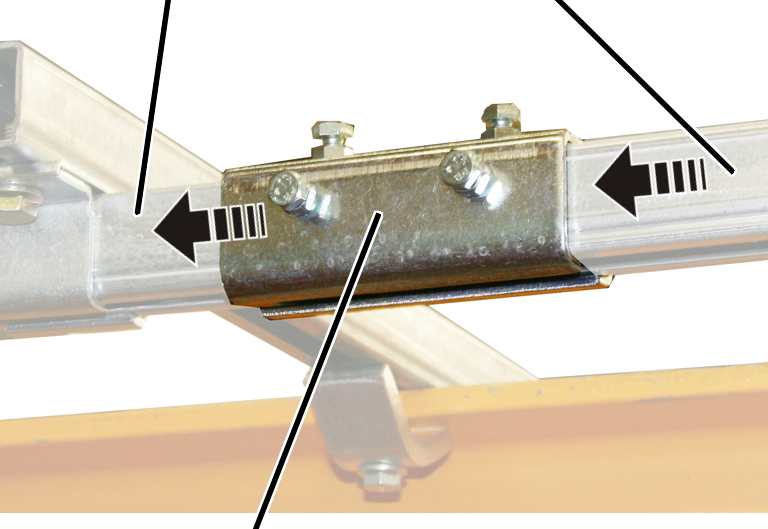

Empalmadora de raíles |
|
Insertar en el final de cada
perfil en C una empalmadora de raíles.
Apretar a mano los tornillos
hexagonales.
Insertar el siguiente perfil en
C en el soporte de raíl y en la empalmadora de raíles.
Apretar a mano los tornillos
hexagonales.
|

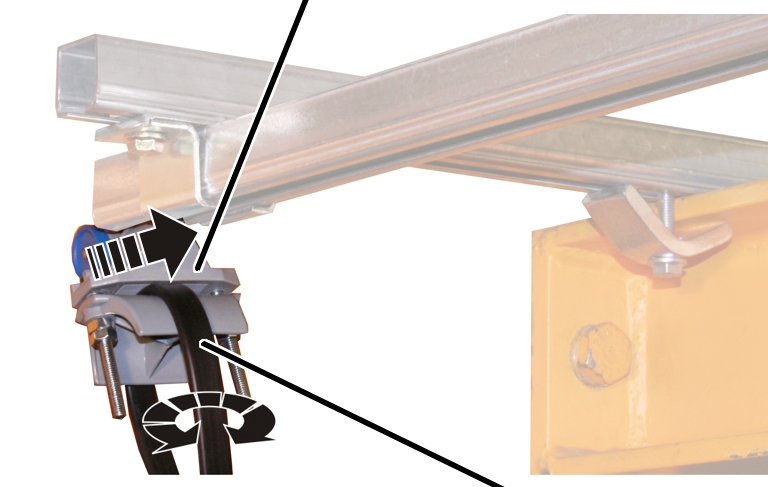

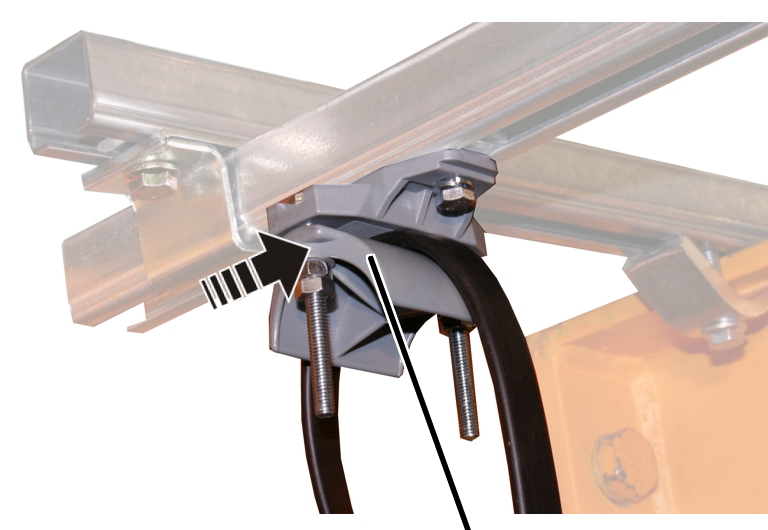

Carro de línea |
| |
|
| ||
|
|
Línea de arrastre | |
Girar el carro de línea y la
línea de arrastre para ponerlos rectos. La línea de arrastre no debe estar
torcida.
En el final del perfil en C en
el que está instalado el interruptor de conexión a la red: insertar todos los
carros de línea con la línea de arrastre en el perfil en C.
|
| |
|
|

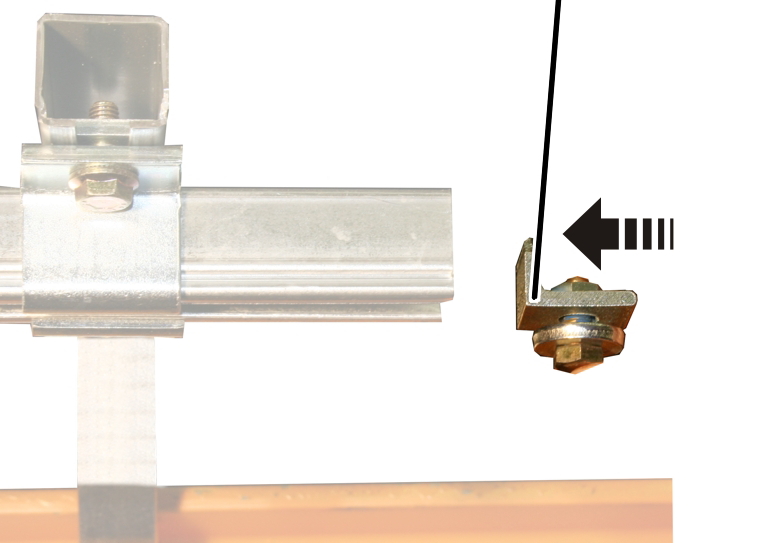

Pinza final |
Al final se inserta la pinza
final de la línea de arrastre en el perfil en C.
Apriete la pinza final con
fuerza manual.
|
|
Tope final |
|
| |
En el extremo opuesto del perfil
en C, insertar un tope final en el perfil.
Apriete con fuerza manual el
tope final.
