Solo con bastidor del carro
de altura normal, ancho de vía 700

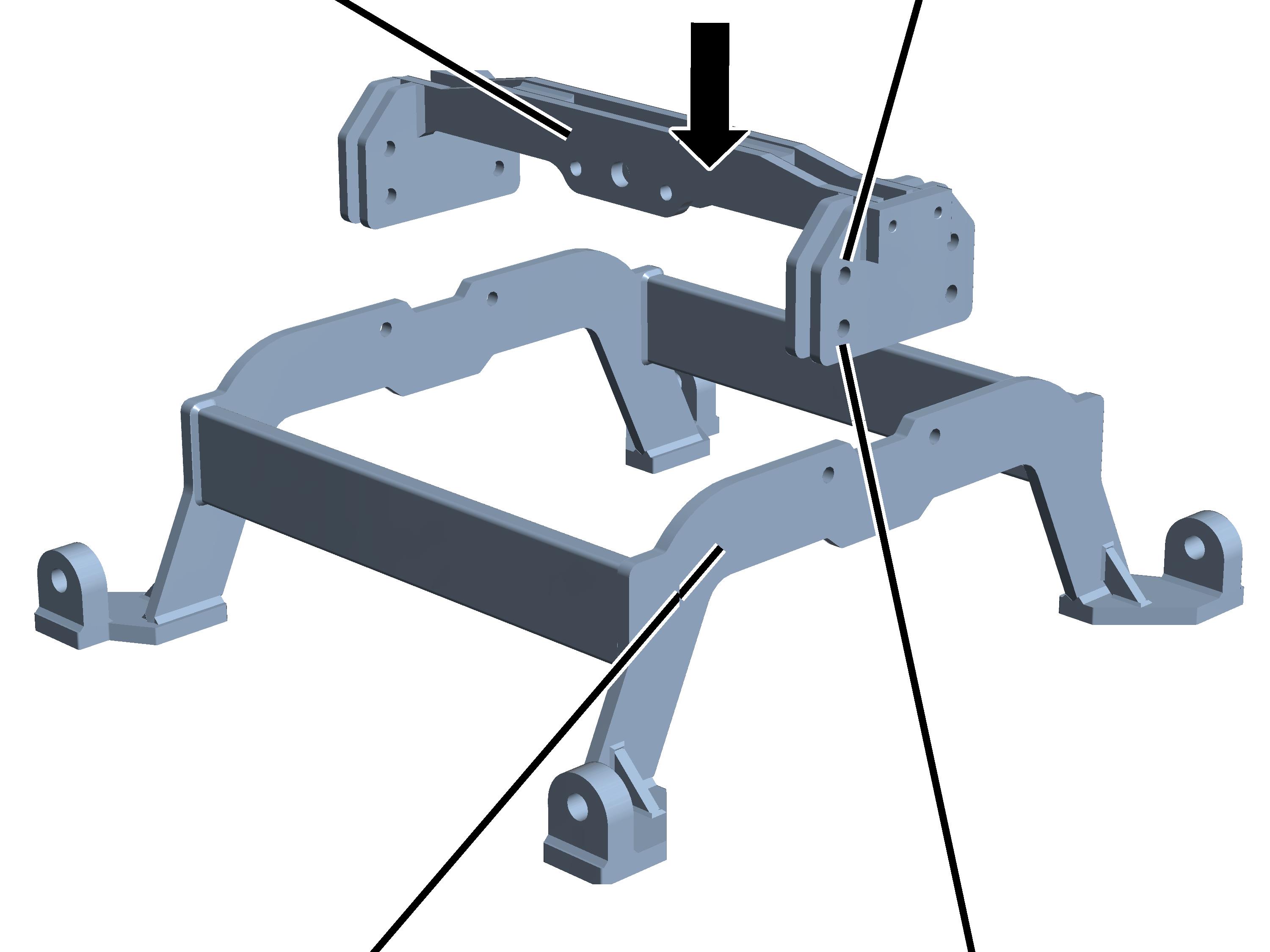

Montaje del
travesaño
|
Travesaño |
Orificios superiores para HB150 |
|
|
|
Soporte
base |
Orificios inferiores para HB190 y
HB240 |
Insertar el travesaño en la
posición necesaria de montaje:
─ Con
HB150: fijar el travesaño con los orificios superiores.
─ Con
HB190 y HB240: fijar el travesaño con los orificios inferiores.

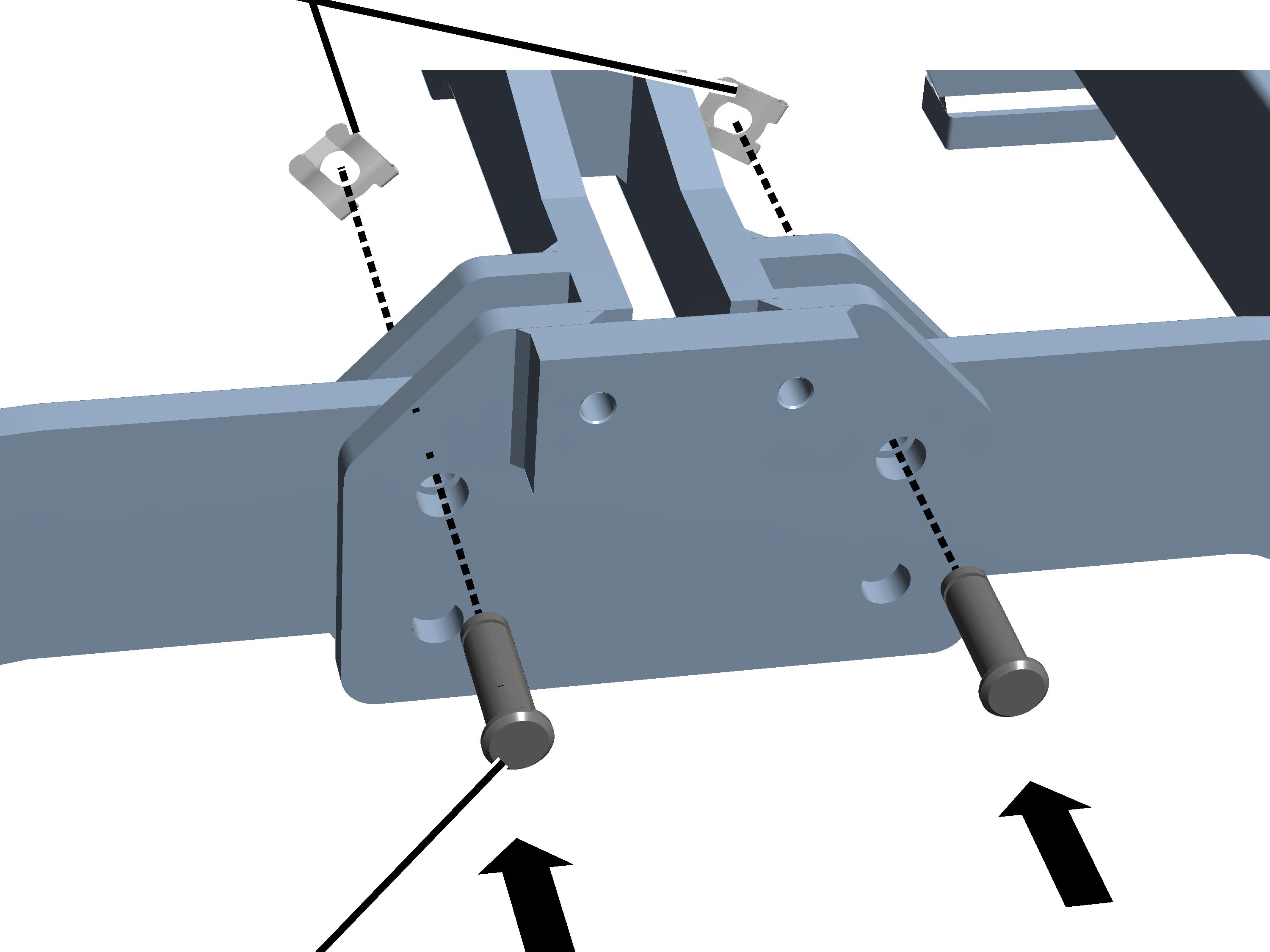

A ambos lados del travesaño:
|
Seguro
SL |
|
|
|
|
Perno |
|
Insertar pernos (2x) a través
del travesaño y del soporte base.
Asegurar los pernos con un
seguro SL (4x).
|

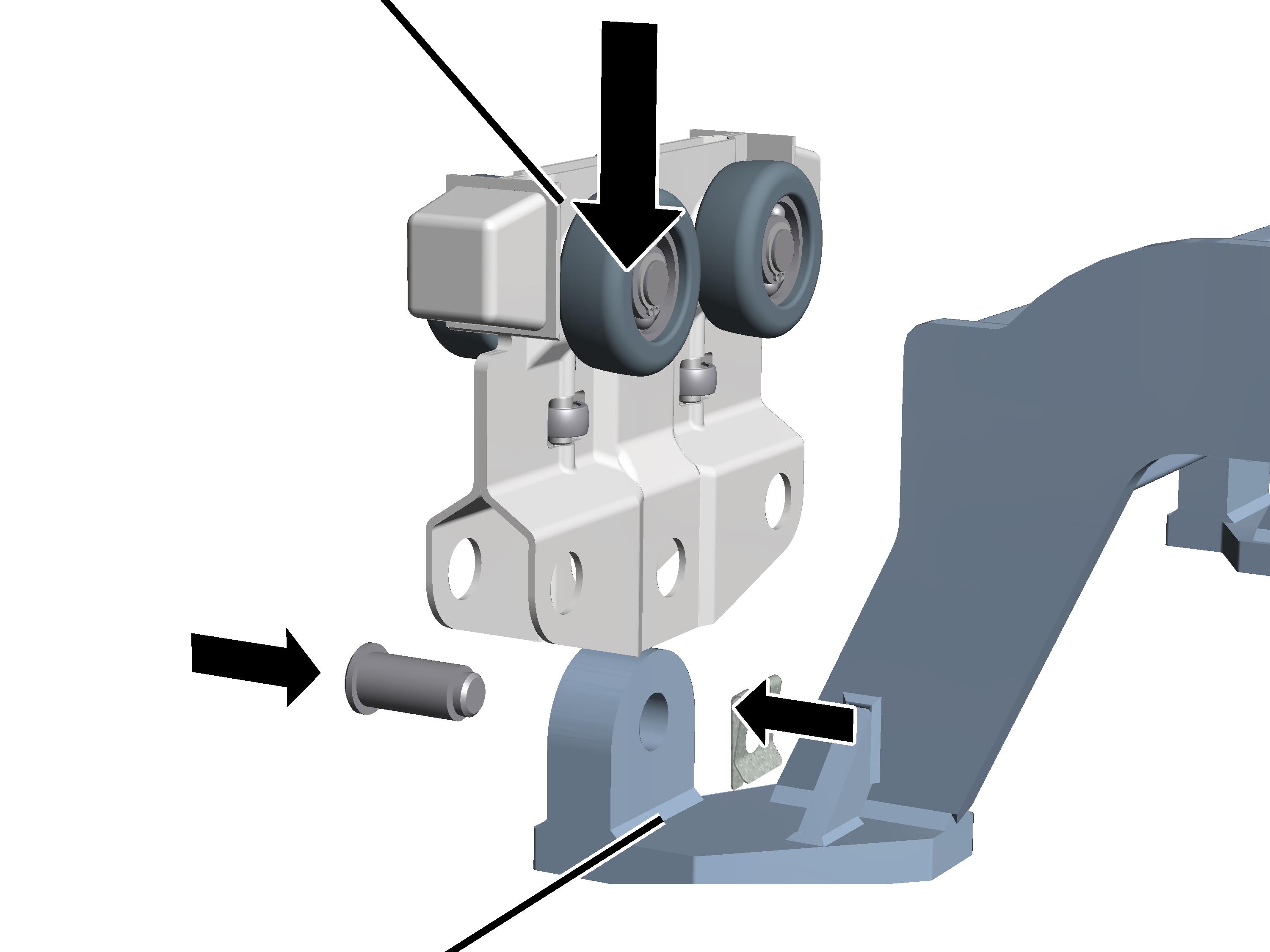

Carro |
|
|
|
|
Armella
de carro |
|
Insertar los carros HB6 (4x) en
el bastidor por encima de las armellas de carro.
Insertar pernos (4x) a través de
carro y armella de carro.
Asegurar los pernos con un
seguro SL (4x).
Solo con bastidor del carro
elevado, ancho de vía 700
Montaje de los
carros
|
Carro |
|
|
|
|
Armella
de carro |
|
Insertar los carros HB6 (4x) en
el bastidor por encima de las armellas de carro.
Insertar pernos (4x) a través de
carro y armella de carro.
Asegurar los pernos con un
seguro SL (4x).
Solo con bastidor del carro
de altura normal, ancho de vía 850
Montar el
bastidor del carro
|

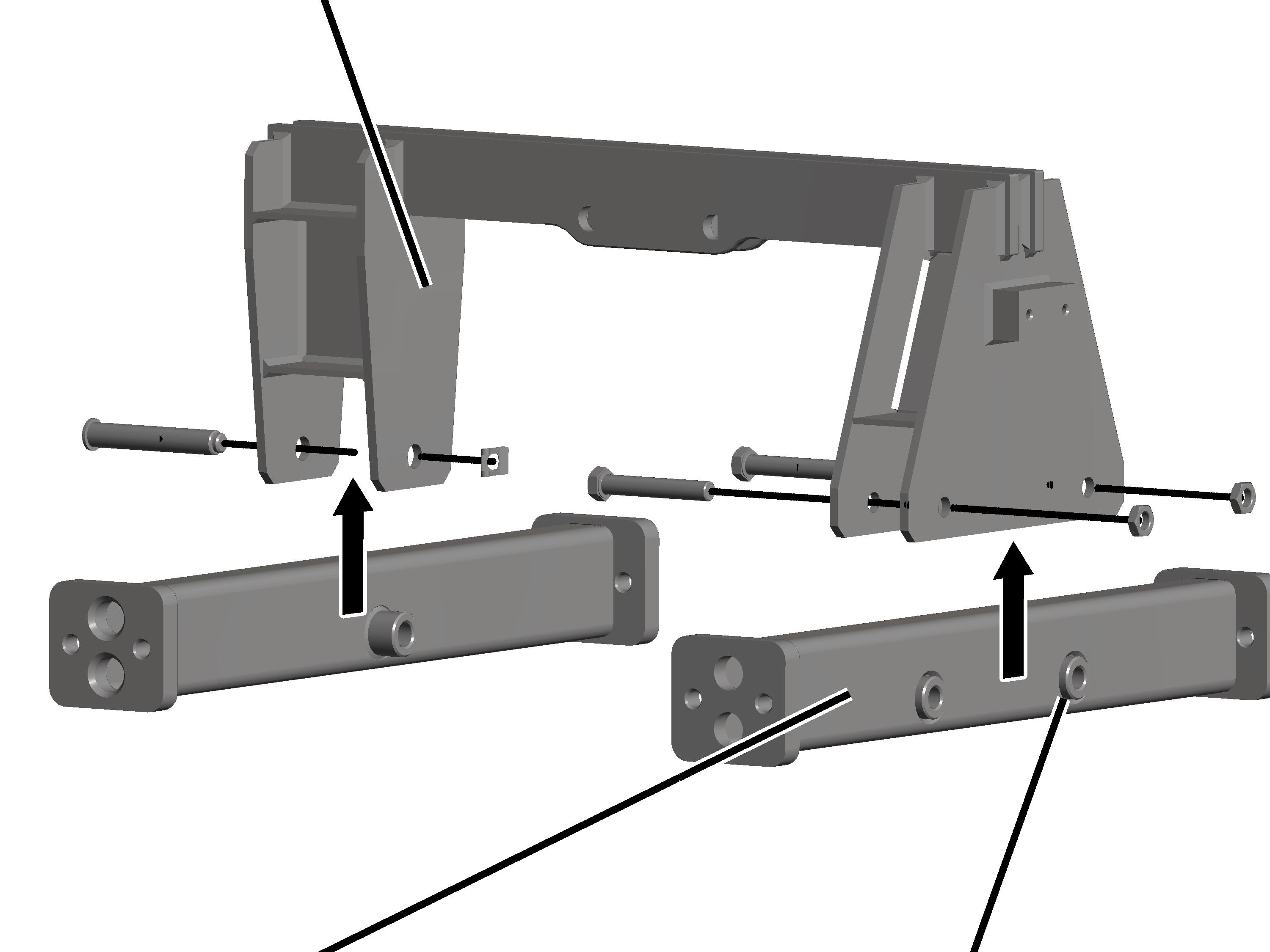

Travesaño |
|
|
|
|
Soportes |
Orificios hacia abajo para HB150 y HB190
orificios hacia
arriba para HB240 |
|
|
|
Girar ambas vigas I para colocar
los agujeros en la posición necesaria de montaje:
─ Con
HB150 y HB190: Girar los orificios hacia abajo.
─ Con
HB240: Girar los orificios hacia arriba.
En el lado articulado: fijar la
viga con perno y seguro SL.
En el lado no articulado:
atornillar la viga con tornillos hexagonales M16x105 (2x), arandelas (4x) y
tuercas M16 (2x). 250 Nm
|

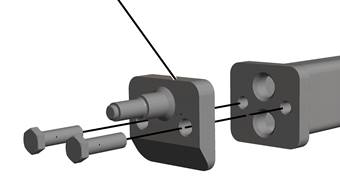

Soporte
del eje |
|
|
|
Girar el soporte del eje a la
posición necesaria de montaje:
─ En
HB150: girar el soporte del eje con el eje hacia arriba.
─ En HB190
y HB240: girar el soporte del eje con el eje hacia abajo.
Atornillar los soportes de eje
con tornillo nervado M16x55 (2x por cada soporte). 170 Nm.

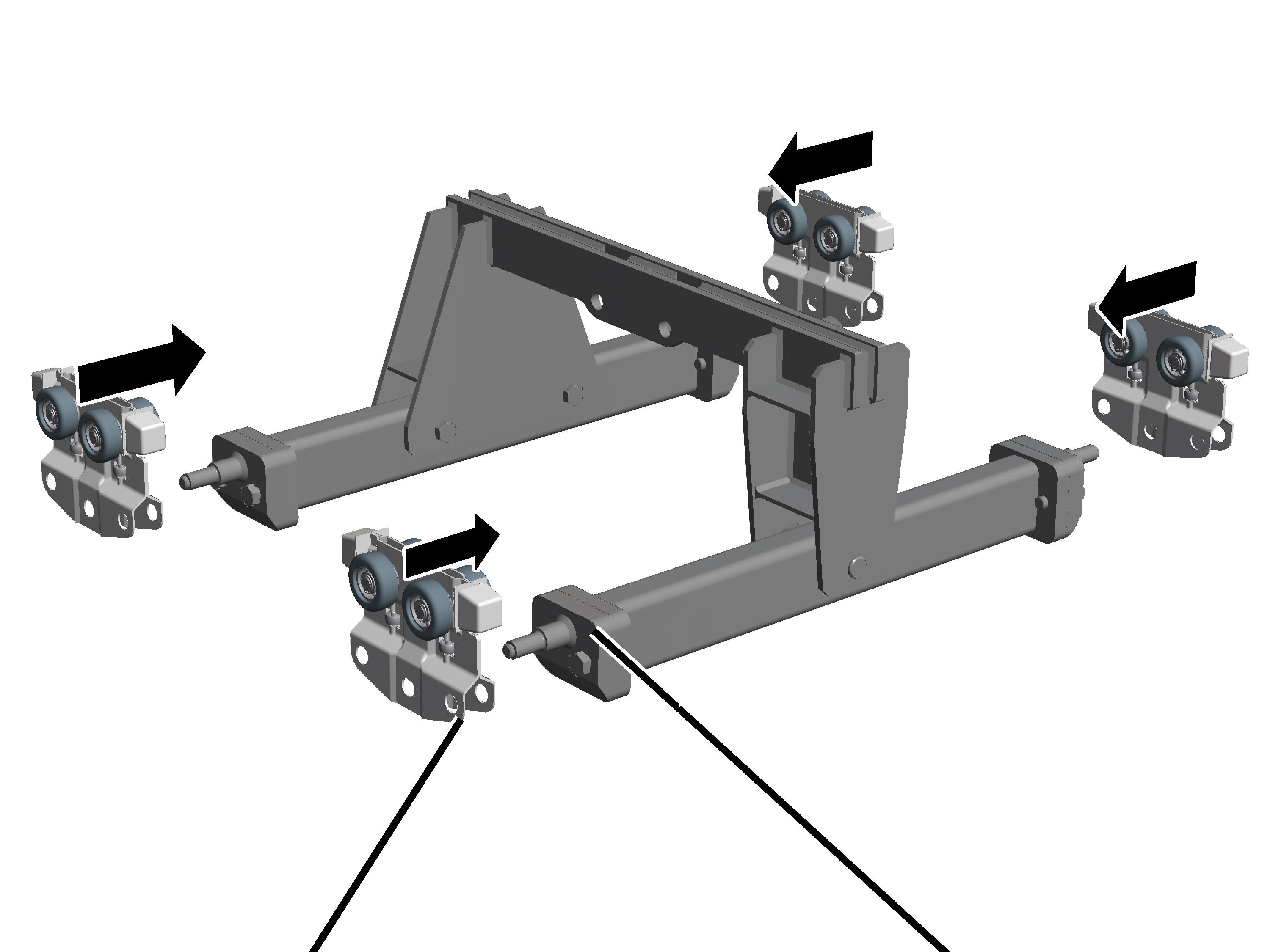

Montaje de los
carros
|
|
|
Carro |
Soporte
del eje |
Insertar los carros (4x) en los
soportes de eje.
|
|
|
|

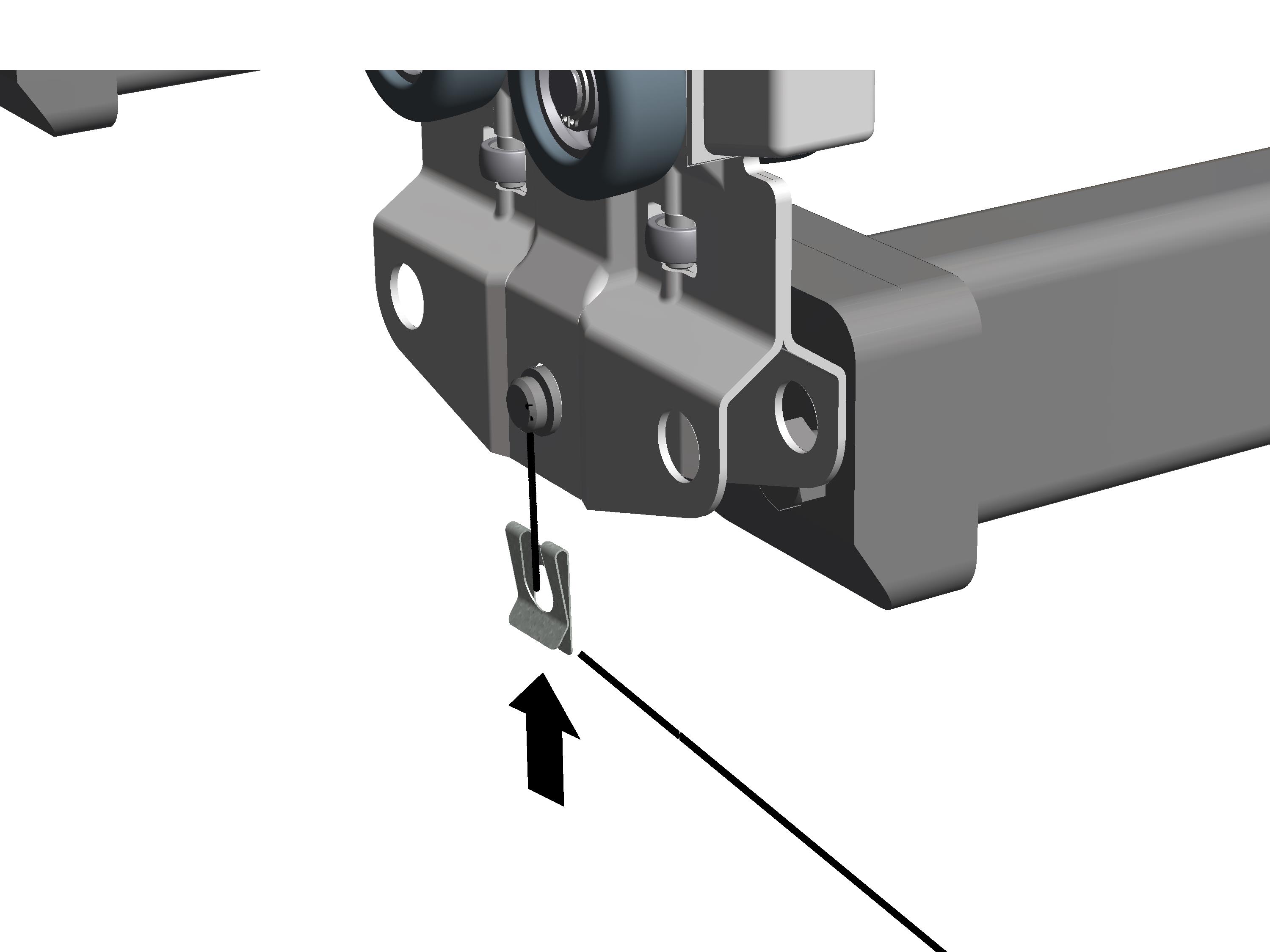

Seguro
SL |
Asegurar los carros con un
seguro SL (4x).
