Solo con mando a distancia ABURemote
Montaje de la unidad de fijación para el receptor
En el lado donde debe montarse el receptor:
|
| |
|
Tubo cuadrado |
Unidad de fijación en la cabeza del perfil |
Insertar la unidad de fijación en la cabeza del perfil como muestra
la figura. Introducir al mismo tiempo la tuerca con cabeza en la cabeza del
perfil.
Insertar el tubo cuadrado en la unidad de fijación.
No apretar todavía la unidad de
fijación para poder alinear posteriormente el receptor.
|
Abrazadera de tubo |
|
|
| |
|
|
Tubo cuadrado vertical |
Insertar la abrazadera de tubo sobre el tubo cuadrado.
Insertar el tubo cuadrado vertical desde abajo en la abrazadera de
tubo.ubo cuadrado vertical desde abajo en la abrazadera de tubo.
Apretar la abrazadera de tubo. 25 Nm.

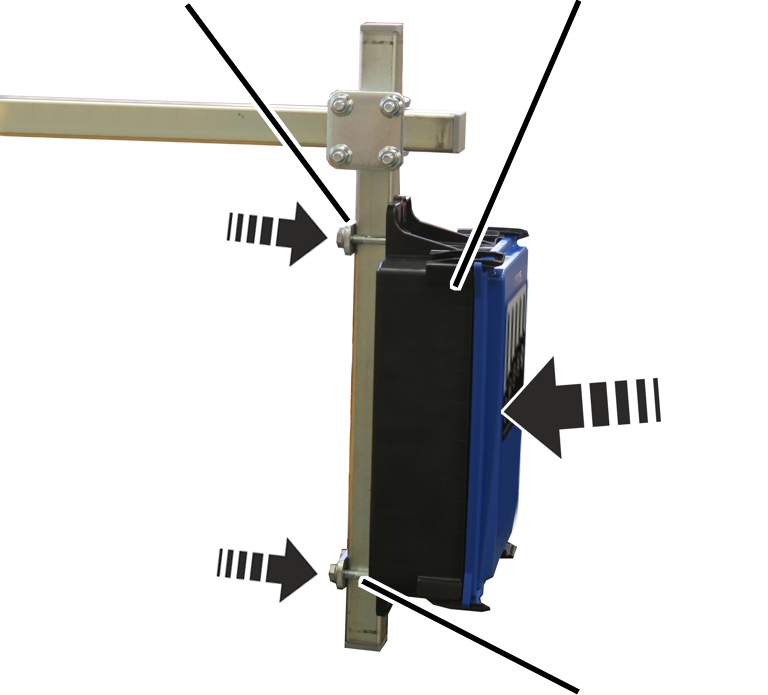

Montaje del receptor
|
Placa |
Receptor |
|
| |
|
|
Arco roscado |
Pasar los arcos roscados (2x) por las lengüetas del receptor.
Insertar el receptor con los arcos roscados desde delante sobre el
tubo cuadrado vertical.
Colocar las placas desde atrás sobre los arcos roscados.
Atornillar las placas con tuercas nervadas M8. 25 Nm.
Conexión de los cables
Conectar los cables dentro del receptor. Véase esquema eléctrico.
Tender el cable desde el receptor a lo largo del tubo cuadrado hasta
el mando.
Fijar el cable de conexión con bridas para cables.
