Las figuras muestran el montaje de un polipasto de cadena en un bastidor del carro con un ancho de vía de 700 en altura normal de construcción. El montaje en otros bastidores de carro no se diferencia mucho.
Ahora se coloca el polipasto de cadena en el bastidor del carro ya montado.
|
|
Las figuras muestran el montaje de un polipasto de cadena en un bastidor del carro con un ancho de vía de 700 en altura normal de construcción. El montaje en otros bastidores de carro no se diferencia mucho. |
|
Bastidor del carro |
Perno |
|
| |
|
|
Polipasto de cadena ABUCompact |

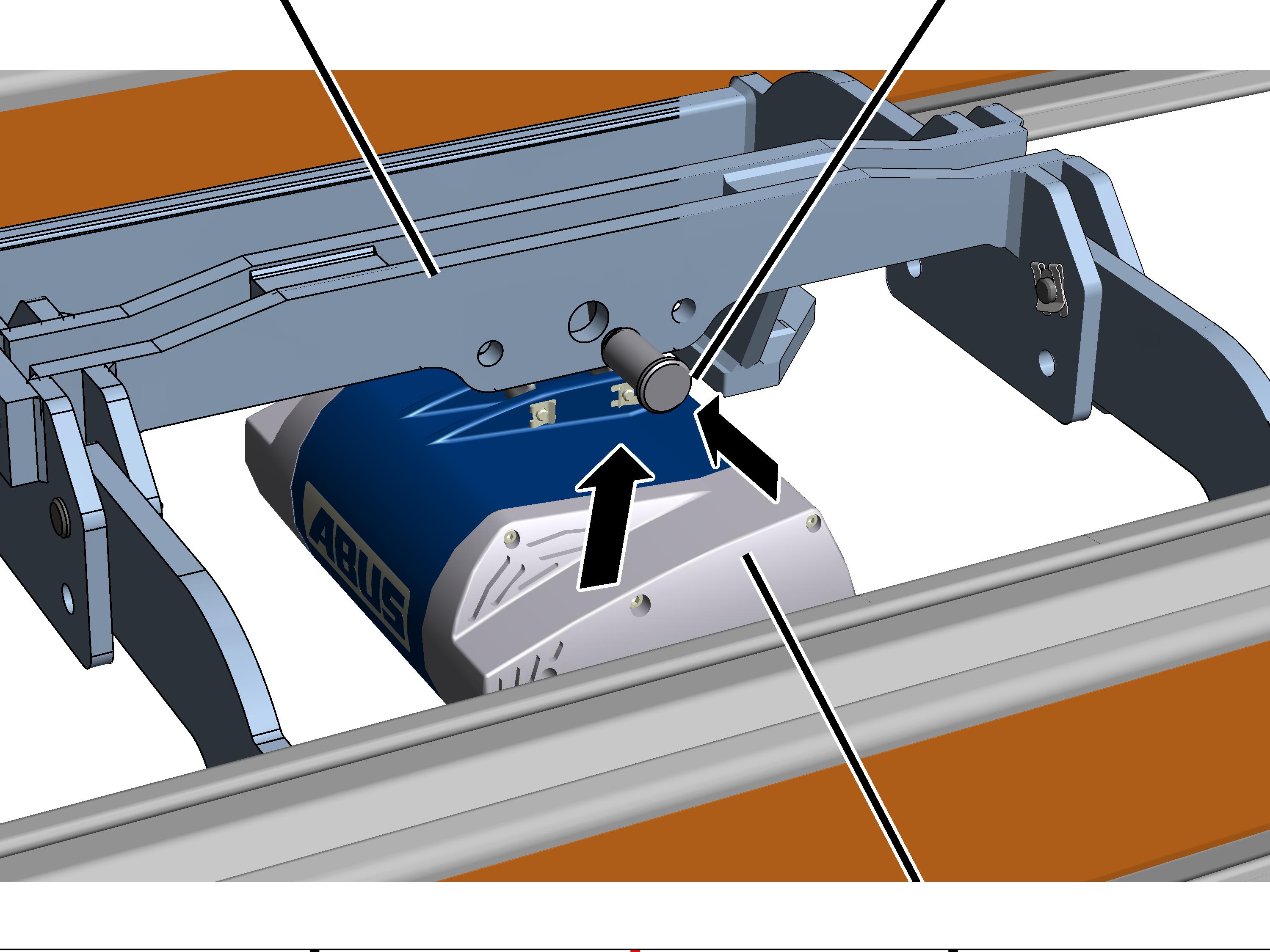

Colocar el polipasto de cadena con su estribo
de suspensión bajo el bastidor del carro.
Insertar el perno (1x) a través
del bastidor del carro y del estribo de suspensión en el polipasto de
cadena.
Asegurar el perno con un seguro
SL (1x).
Véase también el manual de producto del polipasto de cadena.
Soltar los seguros SL (2x).
Extraer los pernos (2x).
Extraer el estribo de
suspensión.
|
Perno |
|
|
| |
|
Polipasto de cadena |
Caja guardacadena |

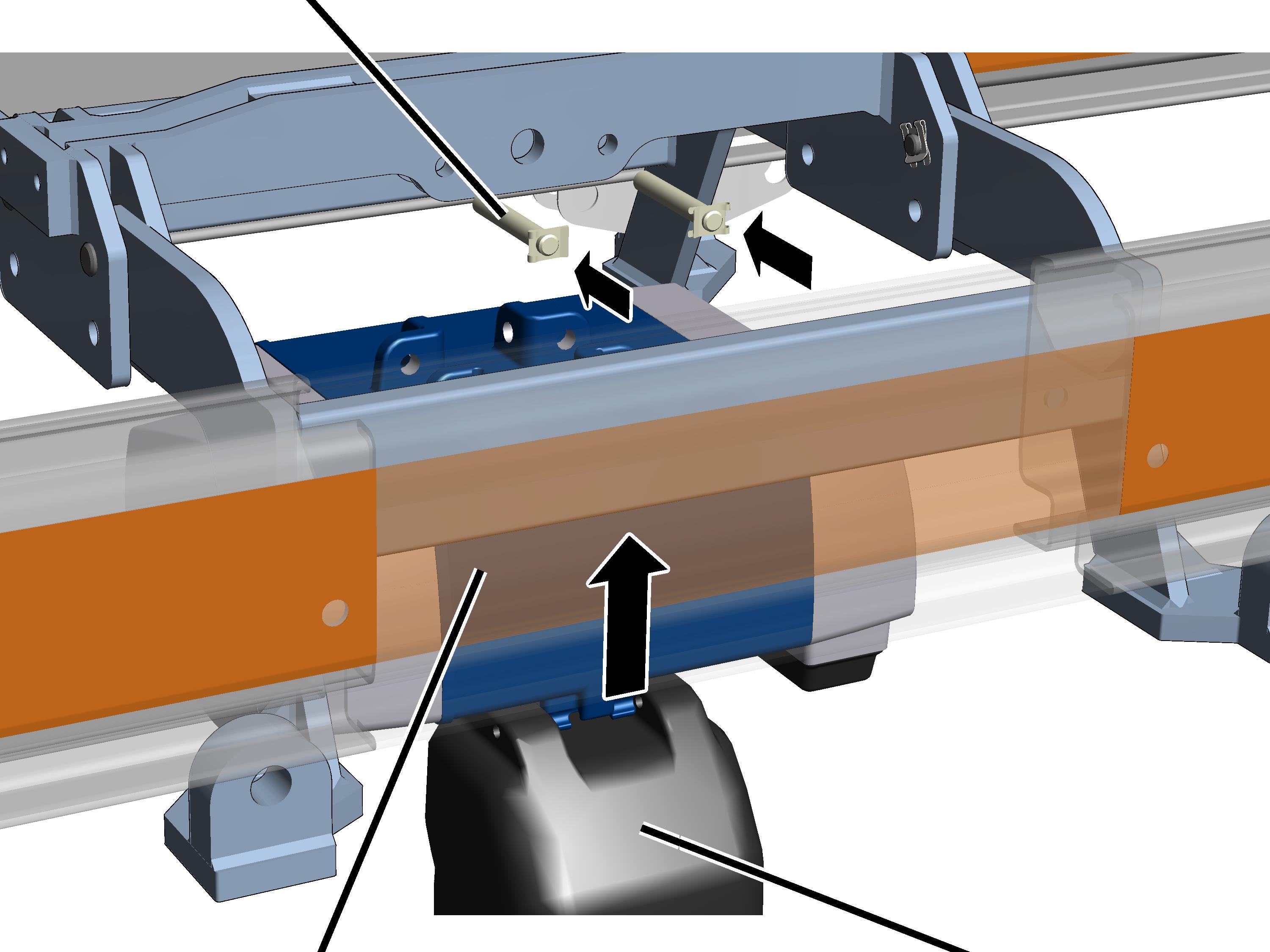

Con ABURemote AC (receptor pequeño directamente montado y conectado en el polipasto de cadena): Girar el polipasto de cadena de forma que el receptor esté en el lado opuesto del motor de carro.
Colocar el polipasto de cadena bajo el
bastidor del carro sin el estribo de suspensión.
Colocar los pernos (2x) a través
del bastidor del carro y la suspensión en el polipasto de cadena.
Asegurar el perno con un seguro
SL (2x).
Véase también el manual de producto del polipasto de cadena.
Soltar los seguros SL (2x).
Extraer los pernos (2x).
Extraer el estribo de
suspensión.
|
Perno |
|
|
| |
|
Caja guardacadena |
Polipasto de cadena |

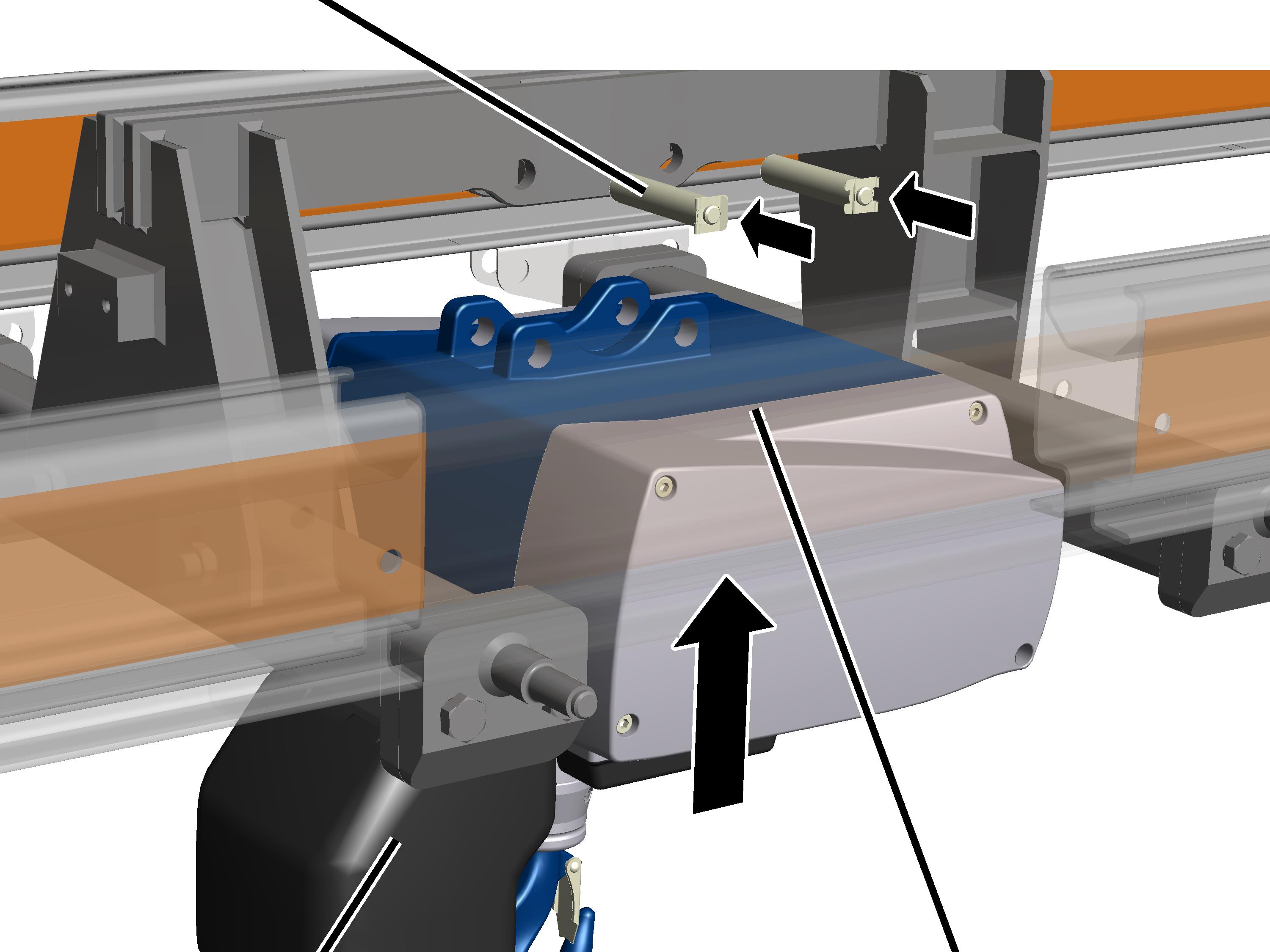

Girar el polipasto de cadena
como se muestra en la figura (con la caja guardacadena transversal respecto al
raíl perfilado para HB).
Con ABURemote AC (receptor pequeño directamente montado y conectado en el polipasto de cadena): Girar el polipasto de cadena de forma que el receptor esté en el lado opuesto del motor de carro.
Colocar el polipasto de cadena
bajo el bastidor del carro sin el estribo de suspensión.
Colocar los pernos (2x) a través
del bastidor del carro y la suspensión en el polipasto de cadena.
Asegurar el perno con un seguro
SL (2x).
