Montaje del mando desplazable

Solo con mando desplazable



Ahora se inserta el mando desplazable en el perfil en C ya montado.

De esta forma, la botonera puede desplazarse independientemente de la posición del carro en la viga de la grúa.

El mando desplazable se monta en uno de los lados exteriores de la viga de la grúa.

En la documentación de planificación consta en qué lugar exterior está previsto montar el mando desplazable.

El mando desplazable se fija siempre a la viga principal con su propia consola de fijación. Esto se aplica incluso cuando la grúa tiene su propio mando desplazable así como una alimentación de corriente del carro por cada perfil en C.

Cuando se monta un perfil en C para un mando desplazable junto con un carril tomacorriente VKL en el mismo lado exterior, el perfil en C para el mando desplazable se monta con las consolas de fijación encima del carril tomacorriente VKL.



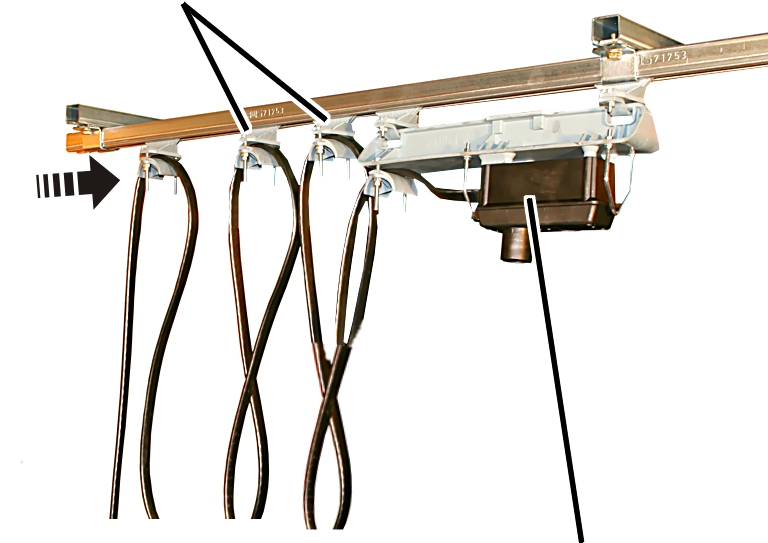

Carro de línea
	Carro del mando

   Insertar primero el carro del mando en el perfil en C.

   A continuación se insertan en el perfil los carros de línea en la secuencia correcta.

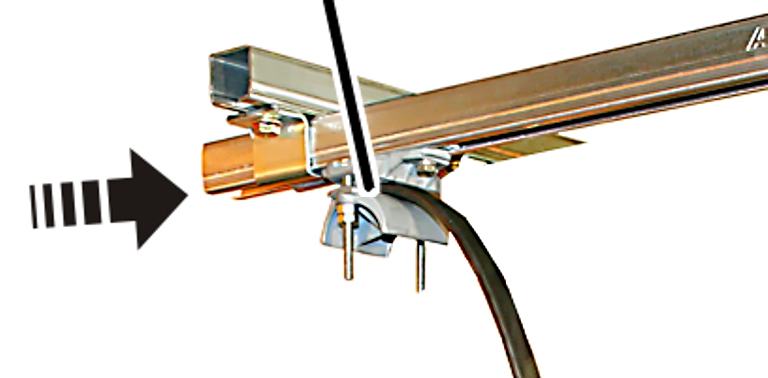

Pinza final del mando desplazable

   Al final se inserta la pinza final en el perfil en C.

   Insertar la pinza final dejando unos 50 mm de distancia hacia el extremo del perfil.

   Atornillar la pinza final. 36 Nm.





   Conectar el cable de conexión del mando desplazable al mando.

Véase esquema eléctrico.





Solo con mando estacionario

Este apartado se aplica solo con un mando estacionario. Es, en particular, el caso cuando la grúa se controla con un mando a distancia por radio y una botonera como mando de sustitución.



El mando estacionario se montar en un tramo corto del perfil en C junto al mando de la grúa. En caso necesario, el montaje del mando estacionario puede adaptarse a las circunstancias en la nave.

En la documentación de planificación consta dónde está previsto colocar un mando.



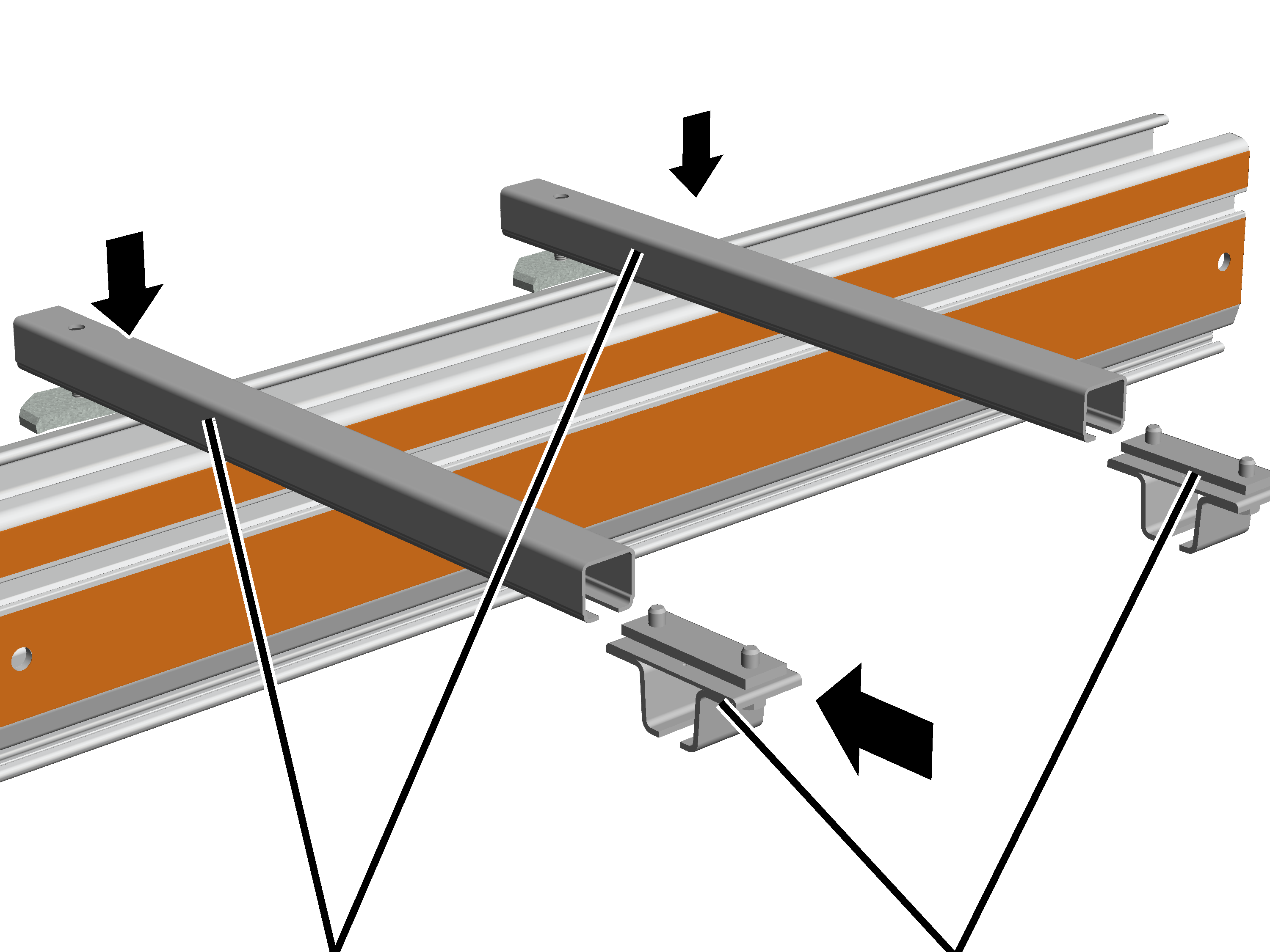

Consola de fijación	Soporte de raíl

   Girar la tuerca con cabeza en dirección longitudinal y colocar las consolas de fijación (2x) desde arriba sobre la cabeza del perfil.

●   La tuerca con cabeza entra en la cabeza del perfil.

   Apretar el tornillo cilíndrico. 25 Nm

●   La tuerca con cabeza gira al apretarse en dirección transversal y se clava en la cabeza del perfil.

   Insertar los soportes de raíl (2x) en la consola de fijación.

   Insertar el soporte de raíl hasta que quede enrasado con el canto exterior de las consolas de fijación.





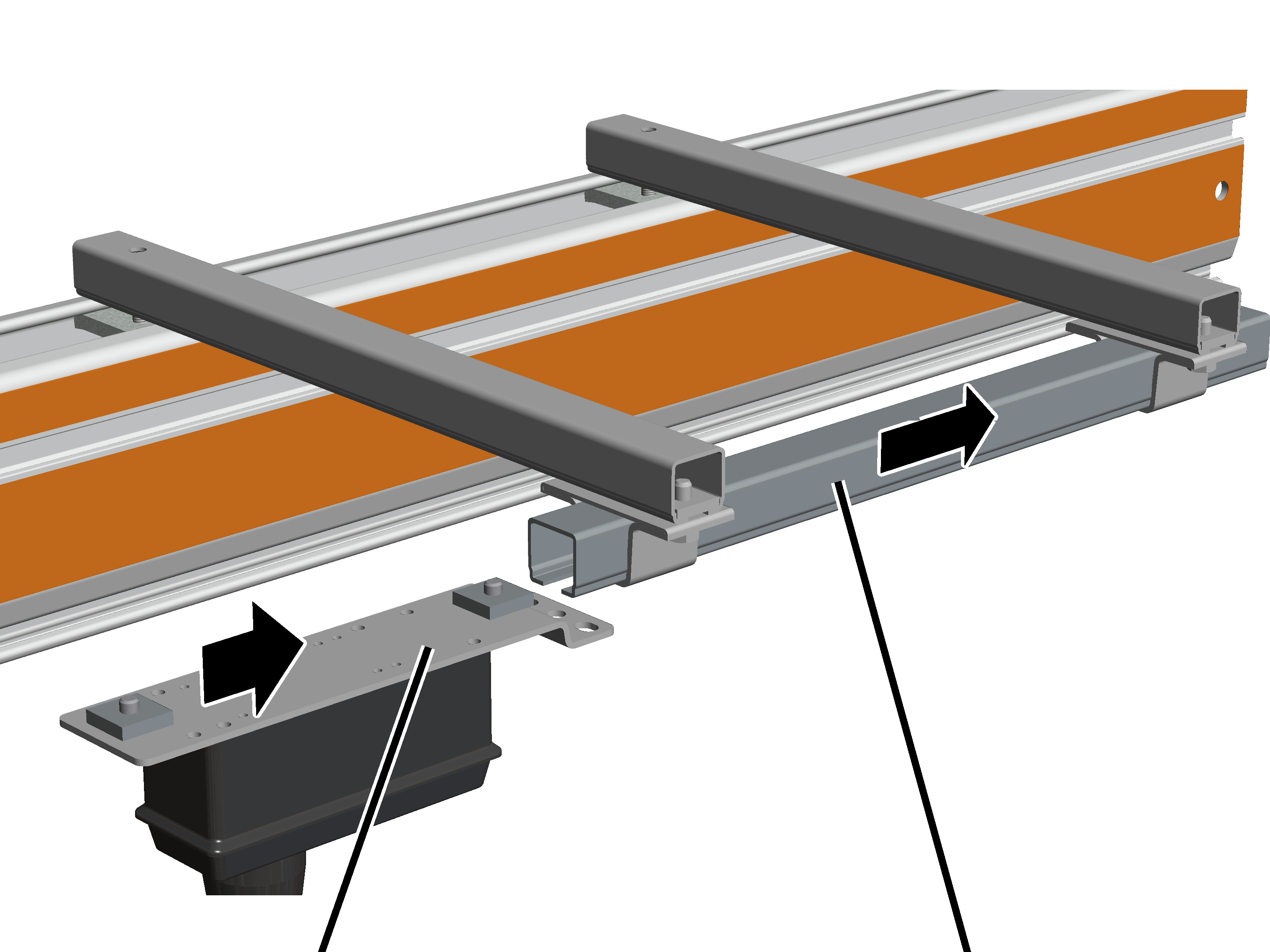

Chapa de zócalo con enchufe hembra	Perfil en C

   Acortar el perfil en C de forma que mida más o menos lo mismo que la chapa de zócalo con enchufe hembra.

   Insertar los perfiles en C en los soportes de raíl.

   Atornillar con fuerza manual todos los soportes de raíl.

   Insertar la chapa de zócalo con enchufe hembra en el perfil en C.

   Apretar bien los tornillos de la chapa de zócalo.





   Conectar el cable de conexión del mando estacionario al mando.

Véase esquema eléctrico.
