Mecanismos de traslación de la grúa
En la documentación de planificación consta cuántos mecanismos de traslación están previstos y cómo van dispuestos.
La viga de la grúa se desplazará con los carros a lo largo de las vigas I.
|

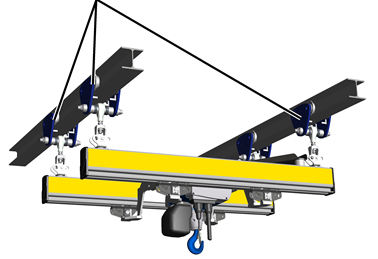

Mecanismos de traslación de la grúa |
|
|
| |
Para el montaje de los carros en la viga I, véase manual de producto "Carro a empuje HF / Carro eléctrico EF" en la sección "Montaje del carro en la viga I".
En ambas grúas I:
|

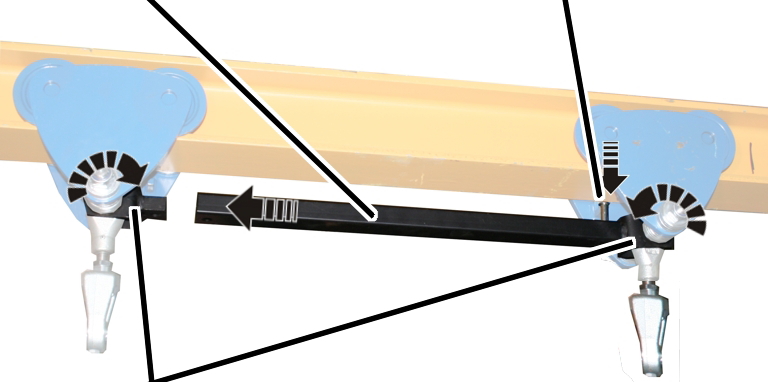

Barra de acoplamiento |
Perno | |
|
| ||
|
Acoplamiento |
| |
Girar el acoplamiento de forma
que señale por cada lado hacia el carro contrario.
Insertar la barra de
acoplamiento entre los acoplamientos.
Insertar los pernos (2x) desde
arriba a través de la barra y de los acoplamientos.
|

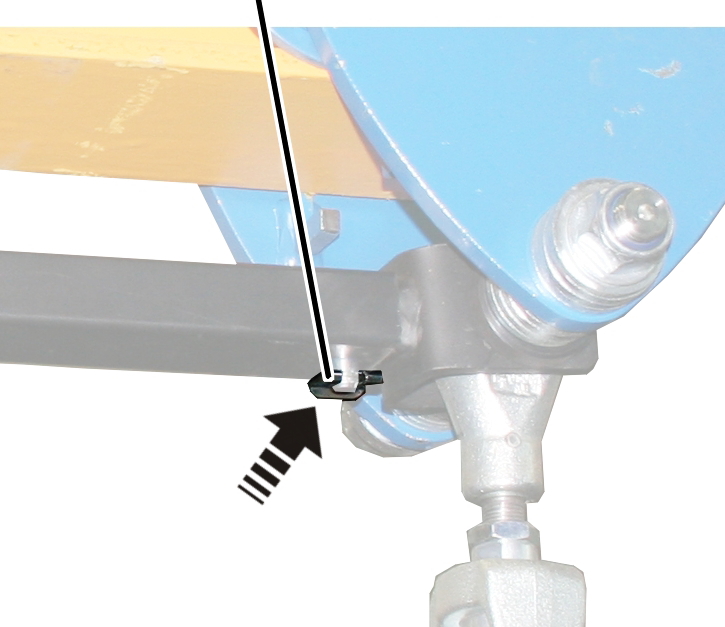

Seguro SL |
|
|
| |
Asegurar el perno con un seguro
SL (2x)
