Las barras de tope impiden que dos carros (por ejemplo, de dos grúas) colisionen entre sí. Se componen de una estructura metálica en las placas laterales del carro y de un tope de goma.

En los soportes de todos los carros:

   Recortar para cada carro dos soportes en ángulo recto a 192 mm.

   Desbarbar el borde de corte.

En ambos lados del carro y en ambos carros:

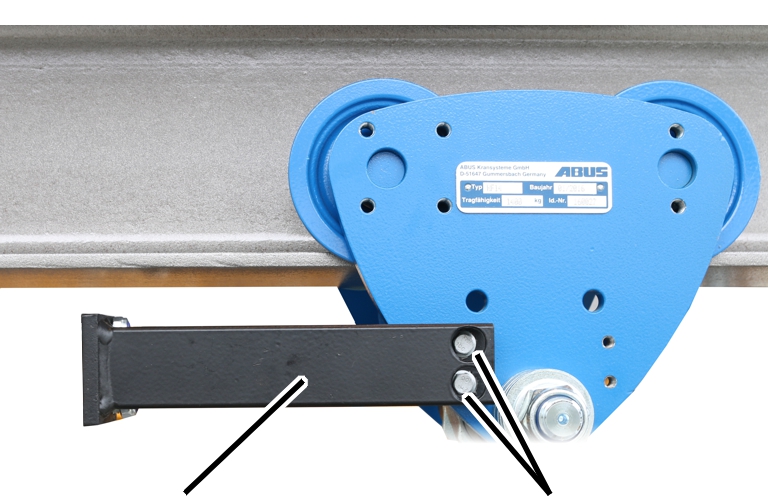

   Sujetar el soporte sobre la plantilla de perforación en la placa lateral del carro (o en la placa de fijación).

   Sujetar el soporte con tornillos nervados M6x12 (2x cada uno) inicialmente sólo con fuerza manual.

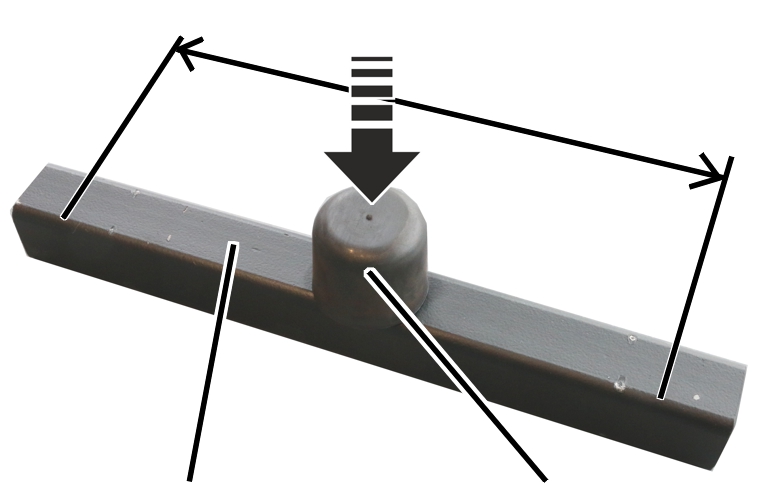

   Acortar la barra de tope uniformemente por ambos lados según en ancho de brida.

El tope de goma debe quedar luego exactamente en el centro de la barra de tope.

   Fijar el tope de goma con tuerca autoblocante M8 a la barra de tope. 19 Nm.

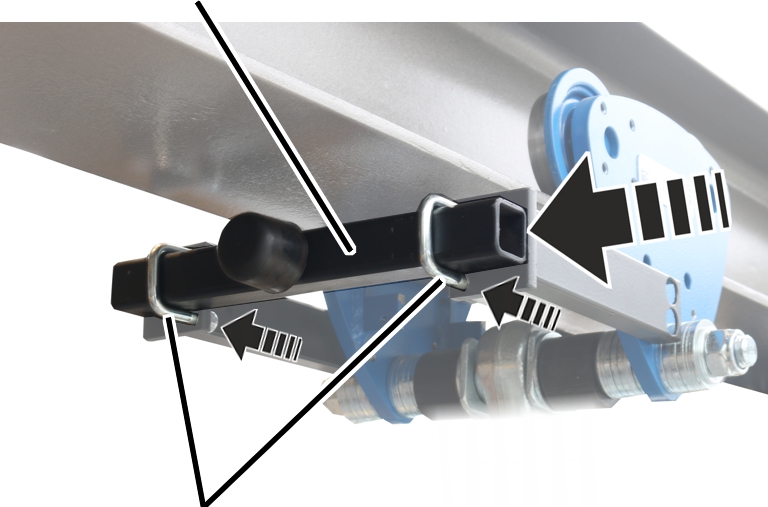

   Fijar el arco roscado a los soportes con tuercas autoblocantes M8 sin apretar.

   Insertar en ambos lados la barra de tope en el arco roscado.

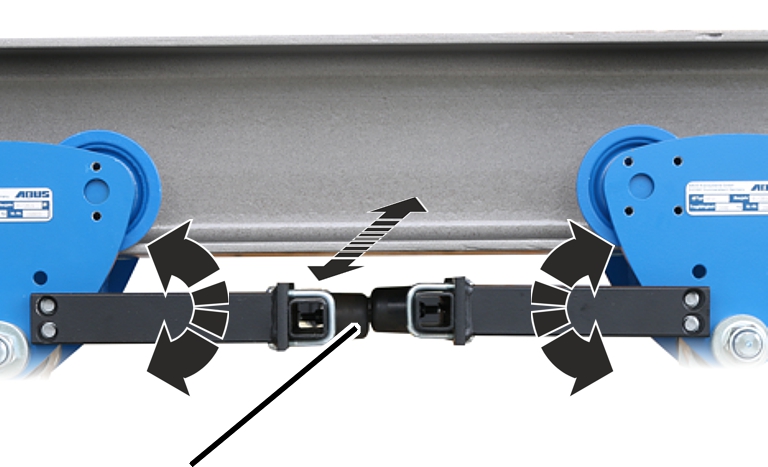

   Orientar las barras de tope en ambos carros. Los topes de goma deben coincidir exactamente.

   Apretar los tornillos nervados M6x12 en la placa lateral. 19 Nm.

   Apretar los tornillos del arco roscado. 25 Nm.

Consejo:

Si se requiere una distancia entre dos grúas mayor de lo que permiten las barra de tope, puede instalarse entre las grúas un carro adicional con barras de tope en ambos lados.
