Sólo con motor de carro eléctrico
|
|
Las figuras muestran la inserción del bastidor del carro con ancho de vía 700 en altura normal. El montaje de los otros bastidores de carro no se diferencia mucho. |

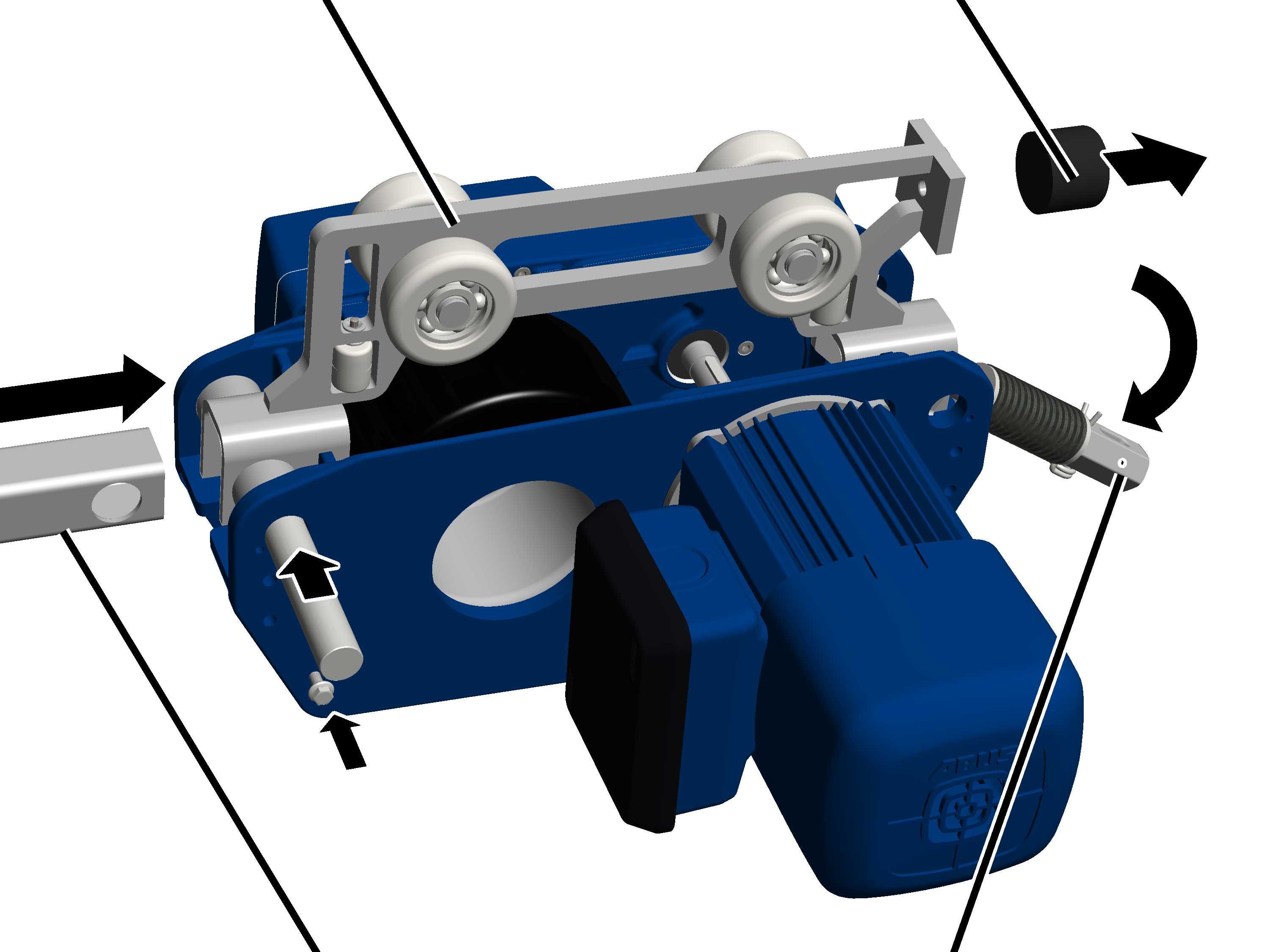

Preparar el motor de carro HBF
|
Carro HBF |
Tope de goma |
|
| |
|
Barra de acoplamiento |
Acoplamiento sobre armella |
Girar el carro HBF y el motor de
carro HBF tal y como se muestra en la figura.
El motor debe señalar hacia afuera en estado montado, y no hacia dentro en el bastidor del carro.
Insertar la barra de
acoplamiento desde delante dentro de la pieza ahorquillada.
Enroscar el tornillo nervado
M5x10 (2x) junto al perno. 11 Nm.
● El perno es sujetado por ambos lados por el tornillo nervado.
Desenroscar el tope de goma.
Desenroscar el acoplamiento excepto unas pocas
vueltas de la armella.
● Con ello se podrá colgar la armella sin contrapresión de las arandelas elásticas.
Colgar la armella en la
escotadura del mecanismo de traslación HBF. El paquete de arandelas elásticas se
coloca bajo la escotadura del mecanismo de traslación HBF.

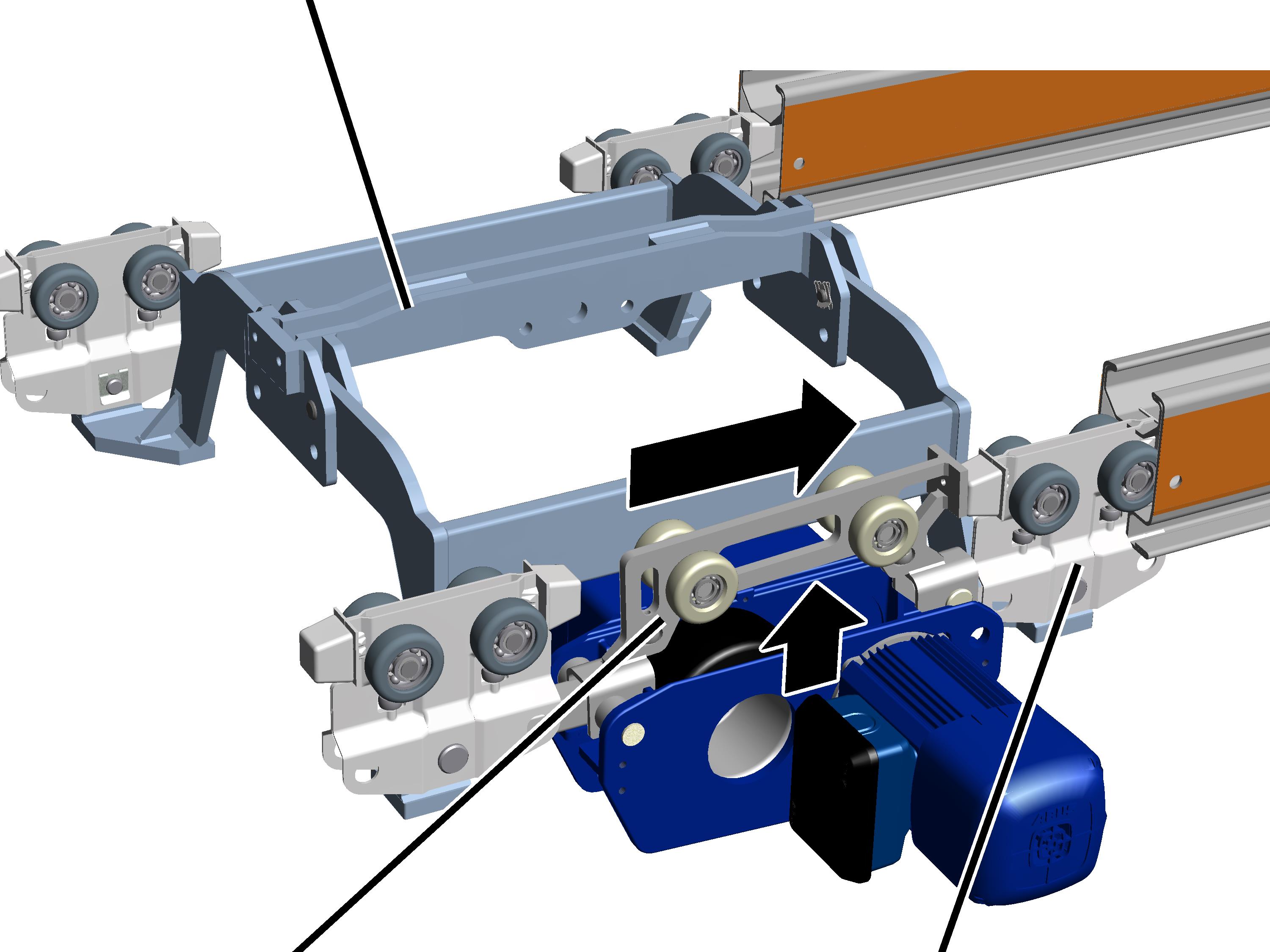

Insertar el bastidor del carro y el mecanismo de traslación HBF
|
Bastidor del carro |
|
|
| |
|
Carro HBF |
Carro |
En la documentación de
planificación consta en qué raíl perfilado para HB debe instalarse el motor de
carro HBF.
Observar las disposiciones sobre
seguridad laboral y levantar el bastidor del carro.
Insertar el bastidor del carro
dentro del raíl perfilado para HB hasta que dos de los carros estén totalmente
dentro del raíl.
Insertar el carro HBF con el
accionamiento de traslación HBF en el lado previsto dentro del raíl perfilado
para HB.
Empujar el bastidor del carro
totalmente dentro del raíl perfilado para HB.

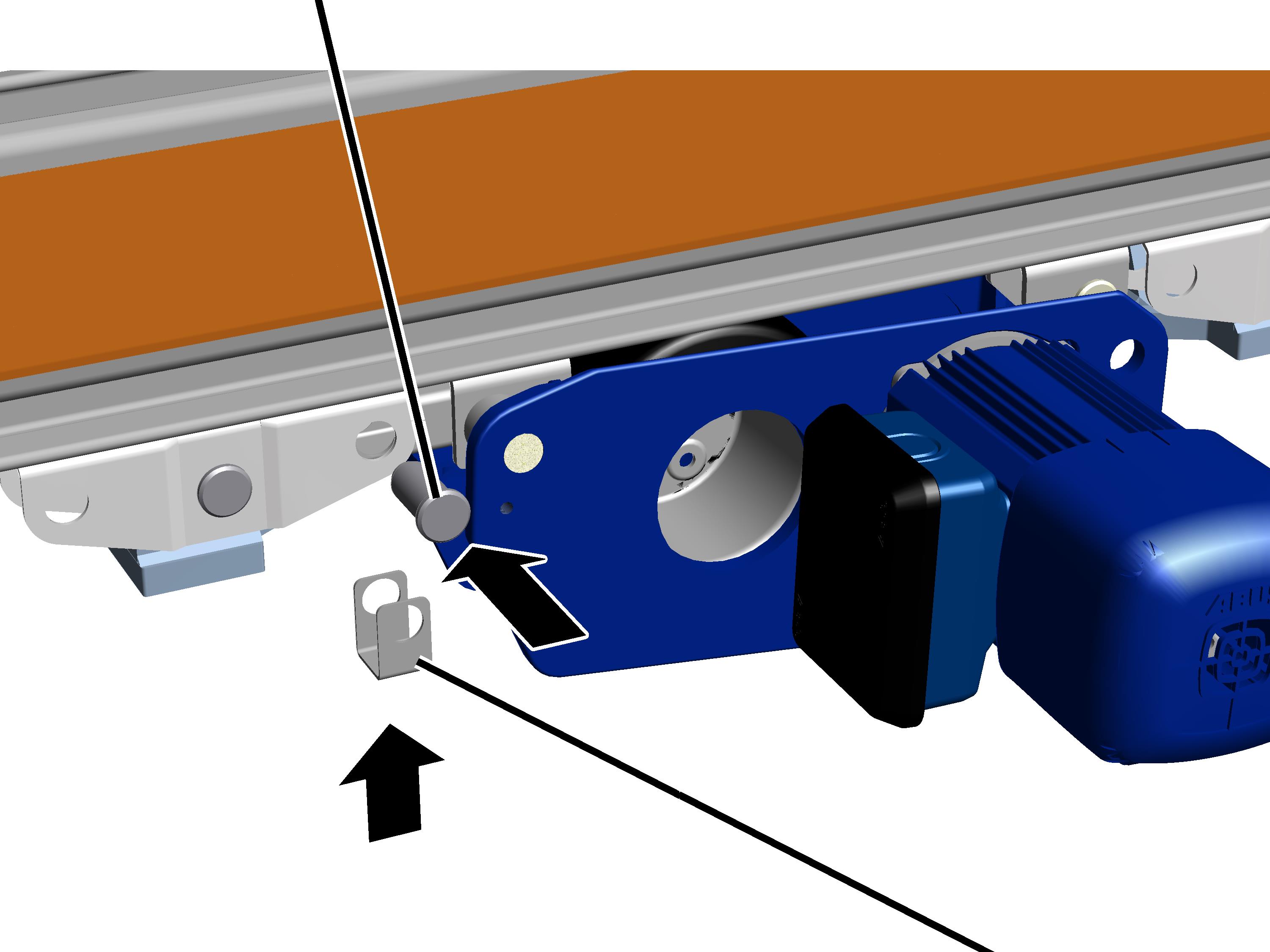

Fijar el mecanismo de traslación HBF
|
Perno |
|
|
| |
|
|
Placa distanciadora |
Insertar la placa distanciadora entre carro y barra de
acoplamiento.
Insertar el perno a través de
carro y barra de acoplamiento.
Asegurar el perno con un seguro
SL.
Con las arandelas elásticas se ajusta la presión con la que la rueda de fricción del mecanismo de traslación HBF presiona contra el raíl perfilado para HB.
|
|
|
Arandelas elásticas |
|
|
| |
|
|
|
Acoplamiento |
Girar el acoplamiento hasta que
las arandelas elásticas (incluyendo las arandelas superior e inferior) midan una
altura de H = 59 mm.
Asegurar el acoplamiento con
pasador elástico.
● La rueda de fricción presiona ahora lo suficientemente fuerte contra el raíl perfilado para HB.
