Sólo con botonera en el carro
Conectar el cable de la botonera y la botonera al polipasto de
cadena. Véase el manual de producto del polipasto de cadena.
Conectar el cable de la botonera y la botonera al polipasto de
cadena. Véase el manual de producto del polipasto de cadena.
|
|
|
|
| |
|
Conector de bayoneta |
Enchufe hembra |

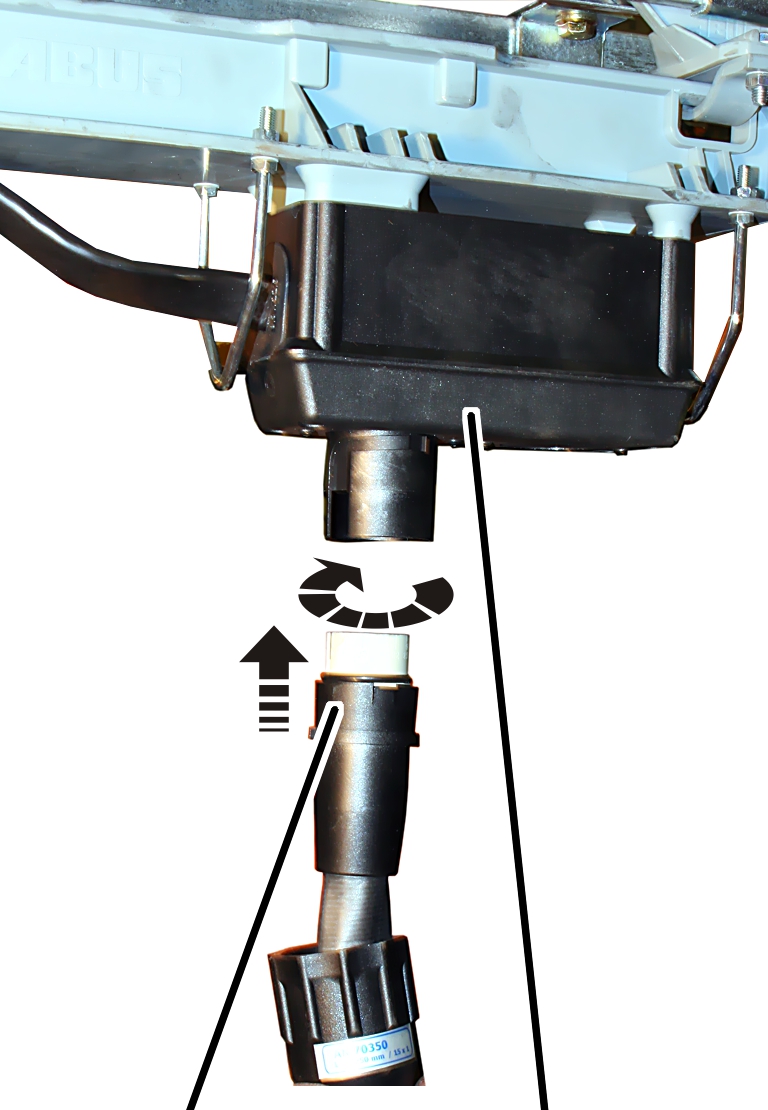

Insertar el conector de bayoneta del cable de mando en el enchufe
hembra del carro de arrastre. Una muesca impide la inserción del conector de
bayoneta en posición errónea.
Insertar la tuerca de bayoneta y girar.
Insertar el acoplamiento de bayoneta del cable de mando en la
botonera.
Insertar la tuerca de bayoneta y girar.
