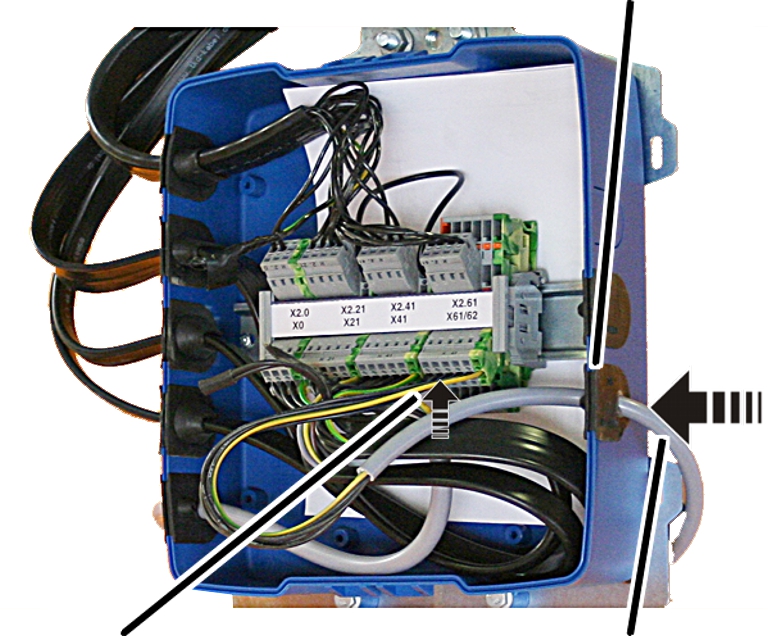

Solo con caja de bornes
|
Alimentación principal de corriente |
Pasacables |
|
|
|
Regleta
de machos |
Regleta
de hembrillas |
Conectar la alimentación (de la alimentación principal de
corriente):
Con línea de arrastre como alimentación principal de corriente: pasar
el extremo de la línea de arrastre de la alimentación principal de corriente por
el paso de cables al interior de la carcasa del conector.
Conectar la línea de arrastre (bajo tensión) a la regleta de
hembrillas. Véase esquema eléctrico.
Atornillar el cable de tierra con el terminal a la chapa de
zócalo.
Conectar el cable de tierra de la chapa de zócalo a la regleta de
hembrillas (de 2 filas).
Con una alimentación principal de corriente como carril
tomacorriente: en la viga de la grúa hay montado un al que se conecta la
alimentación principal de corriente. Véase el siguiente apartado.
Conectar la salida (hacia la
alimentación de corriente del carro):
Con alimentación de corriente del carro por línea de arrastre: pasar
el extremo de la línea de arrastre de la alimentación de corriente del carro por
el paso de cables al interior de la carcasa del conector y conectar a la regleta
de machos.
Con alimentación de corriente del carro por carril tomacorriente VKL:
pasar el cable de conexión de la alimentación por el paso de cables al interior
de la carcasa del conector y conectar en la regleta de machos.
Con alimentación de corriente del carro por carril
tomacorriente KBH: el carril tomacorriente KBH se conecta directamente en la
alimentación del carril tomacorriente KBH a la alimentación principal de
corriente. No se requiere aquí la carcasa del conector.
Solo con interruptor de
desconexión de la red o la carcasa de fusibles
|
|
Las figuras muestran la conexión a una carcasa con
fusibles e interruptor de desconexión de la red. La conexión a una carcasa
con fusibles no se diferencia mucho de ésta. |
En la carcasa en la viga de la grúa:

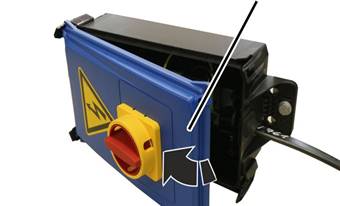

Abrir la
carcasa
|
|
Tapa |
|
|
Pasar el interruptor de desconexión de la red a OFF
La tapa sólo puede abrirse con el interruptor de desconexión de
la red en OFF.
Presionar los clips de cierre de la
carcasa por un lado.
Volcar la tapa lateralmente.
● La tapa se
suelta por sí sola de los clips del otro lado al abatirla.
|

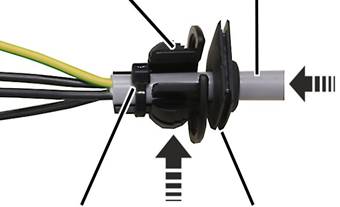

Pasacables
(como descarga de tracción) |
Cable de
conexión |
|
|
|
Brida de
cable |
Pasacables (como junta estanca) |
Quitar el apantallado de los cables de conexión unos 20 cm.
Pasar el cable de conexión por el pasacables adecuado (junta).
En la carcasa hay pasacables adecuados para cables redondos
delgados y gruesos, así como para cables planos.
Insertar el cable de conexión por el pasacables (descarga de
tracción) y fijarlo con brida.
|

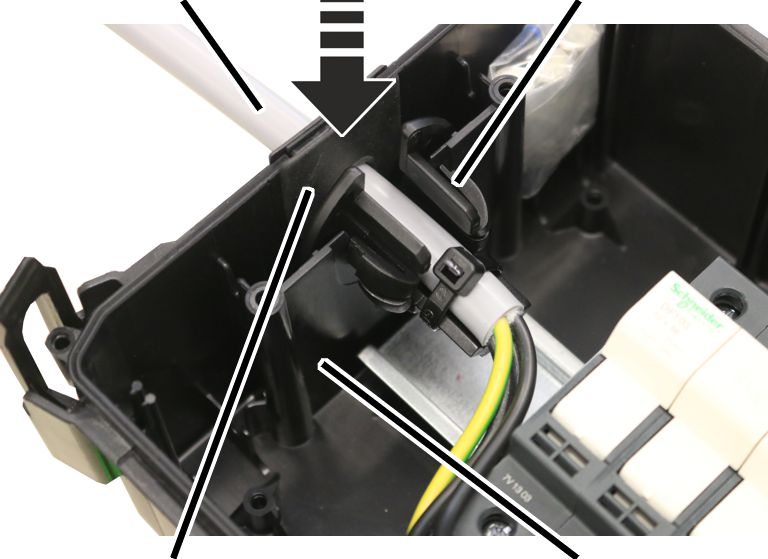

Cable de conexión |
Pasacables (como descarga de tracción) |
|
|
|
Pasacables (como junta estanca) |
Carcasa |
Insertar el cable de conexión con ambos pasacables en la carcasa.
─
Introducir la alimentación principal de corriente por el lado con el
portafusibles en la carcasa.
─ El cable
de alimentación del carro se introduce en la carcasa por el lado del interruptor
de desconexión de la red.
Insertar los labios de goma del pasacables (junta) de forma que
queden apoyados lisos por dentro y por fuera de la carcasa.
Insertar el pasacables (descarga de tracción) en la carcasa como se
muestra en la imagen.

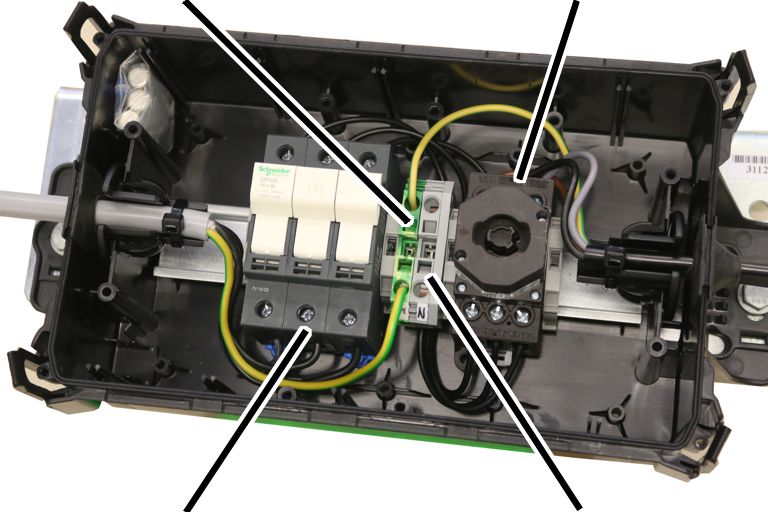

Conectar
el interruptor de desconexión de la red
|
Borne para cable de tierra |
Interruptor de desconexión de la red |
|
|
|
Portafusibles |
Borne
para cable neutro |
Conectar el cable de conexión de la alimentación principal de
corriente al portafusibles.
Conectar el cable de conexión a la alimentación de corriente del
carro al interruptor de desconexión de la red.
Conectar ambos cables de tierra al borne de masa.
Caso necesario: conectar ambos cables de tierra al borne del cable
neutro.

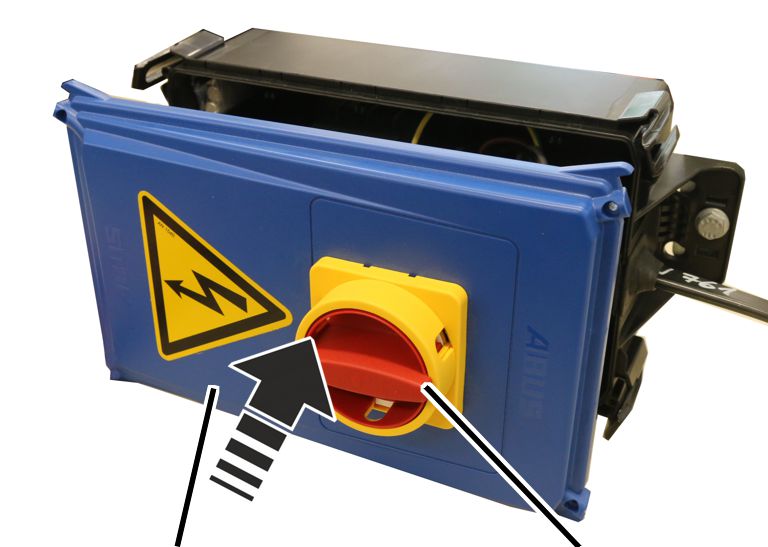

Cerrar la
carcasa
|
|
|
Tapa |
Interruptor de desconexión de la red |
Pasar el interruptor de desconexión de la red a OFF
La tapa sólo puede cerrarse con el interruptor de desconexión de
la red en OFF.
Colocar la tapa recta sobre la
carcasa.
No debe encajarse la tapa por un lado primero para volcarla,
como se abrió.
Presionar al mismo tiempo sobre los cuatro clips de cierre de la
carcasa.
Solo con distribuidor de
conexiones por enchufe
Introducir los
cables en el distribuidor de conexiones por enchufe
|
|
Las figuras muestran el distribuidor de conexiones
en un mando directo. La introducción de los cables en un mando electrónico
no se diferencia mucho de ésta. |
|
|
Pasacables |
|
|
|
Extremos de
los cables |
Cable de
conexión |
Pasar el cable por el pasacables.
Insertar el pasacables en el distribuidor de conexiones.
Conectar los
cables
Conectar los cables en el distribuidor de conexiones enchufables.
Véase esquema eléctrico.

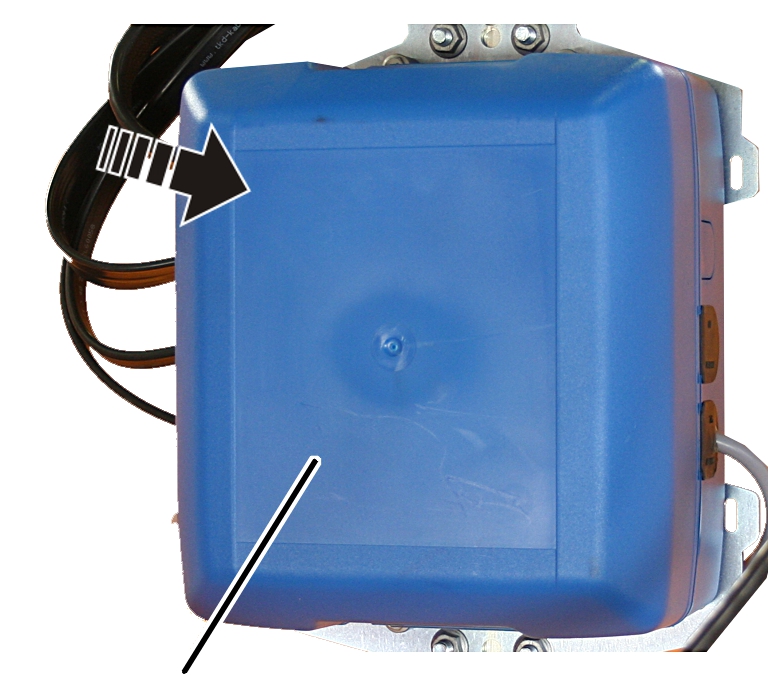

Cerrar el
distribuidor de conexiones por enchufe
|
|
|
Tapa de
carcasa |
|
Encajar la tapa de la carcasa en la parte inferior del distribuidor
de conexiones.
Presionar la tapa hasta que engarce arriba y abajo.
Solo con panel eléctrico
KS30
Conexión de los
cables
Cables de conexión con enchufes:
|
|
Enchufes |
|
|
Insertar los enchufes en el panel eléctrico. Véase esquema
eléctrico.
Cerrar los bloqueos de los enchufes.
Cables de conexión sin
enchufes:
|
|
|
Racor
para cables |
Cable
redondo |
Caso necesario, romper el troquel de pasacables en el panel
eléctrico.
Montar el racor para cables.
Insertar el cable de conexión por el racor para cables.
Apretar el racor para cables hasta que el cable quede seguro y bien
fijado.
Conectar los cables dentro del panel eléctrico. Véase esquema
eléctrico.
