Verfahrbare Steuerung montieren

Nur bei verfahrbarer Steuerung



Nun wird die verfahrbare Steuerung in die bereits montierte Laufschiene eingeschoben.

Dadurch kann der Hängetaster unabhängig von der Position der Katze am Kranträger entlang verschoben werden.

Die verfahrbare Steuerung wird an einer der Außenseiten des Kranträgers montiert.

An welcher Außenseite die verfahrbare Steuerung vorgesehen ist, ist in den Planungsunterlagen angegeben.

Die verfahrbare Steuerung wird immer mit eigenen Befestigungskonsolen am Kranträger befestigt. Dies gilt auch, wenn der Kran sowohl eine verfahrbare Steuerung als auch eine Katzstromzuführung per Laufschiene hat.

Wenn eine Laufschiene für eine verfahrbare Steuerung zusammen mit einer Schleifleitung VKL an derselben Außenseite montiert wird, wird die Laufschiene für die verfahrbare Steuerung mit den Befestigungskonsolen über die Schleifleitung VKL hinweg montiert.

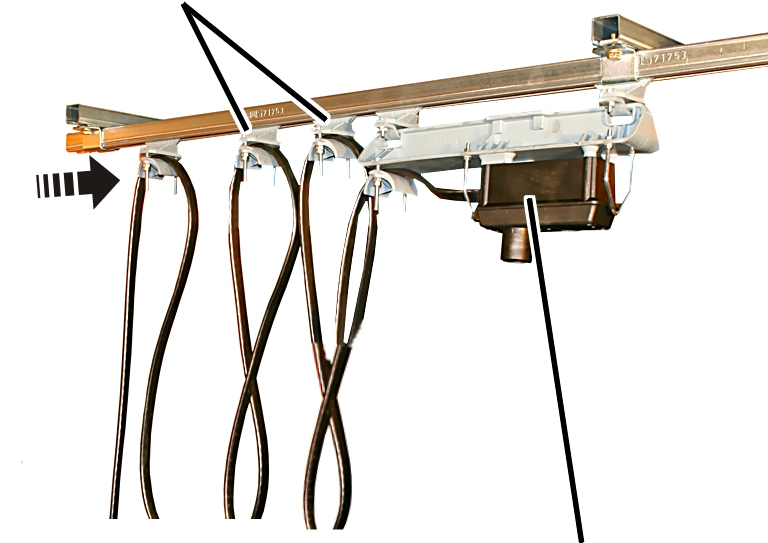

Leitungswagen
	Steuerwagen

    Als erstes den Steuerwagen in die Laufschiene schieben.

    Anschließend die Leitungswagen in der richtigen Reihenfolge in die Laufschiene schieben.





Endklemme der verfahrbaren Steuerung

    Zuletzt die Endklemme in die Laufschiene schieben.

    Endklemme so weit schieben, dass bis zum Ende der Laufschiene noch etwa 50 mm Abstand bleiben.

    Endklemme festschrauben. 36 Nm.





    Anschlussleitung der verfahrbaren Steuerung an die Steuerung anschließen.

Siehe Schaltplan.





Nur bei stationärer Steuerung

Dieser Abschnitt gilt nur bei einer stationären Steuerung. Dies ist vor allem der Fall, wenn der Kran mit einer Funksteuerung gesteuert wird und ein Hängetaster als Ersatzsteuerung genutzt wird.



Die stationäre Steuerung wird an einem kurzen Stück einer Laufschiene neben der Kransteuerung montiert. Bei Bedarf kann die Montage der stationären Steuerung an die Gegebenheiten in der Halle angepasst werden.

Wo eine Steuerung vorgesehen ist, ist in den Planungsunterlagen angegeben.



Befestigungskonsole	Schienenhalter

    Die Kopfmutter in Längsrichtung drehen und die Befestigungskonsolen (2x) von oben auf den Profilkopf legen.

●   Die Kopfmutter ragt in den Profilkopf hinein.

    Zylinderschraube festschrauben. 25 Nm.

●   Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.

    Schienenhalter (2x) in die Befestigungskonsole einschieben.

    Schienenhalter so weit schieben, dass sie mit der Außenkante der Befestigungskonsolen bündig sind.

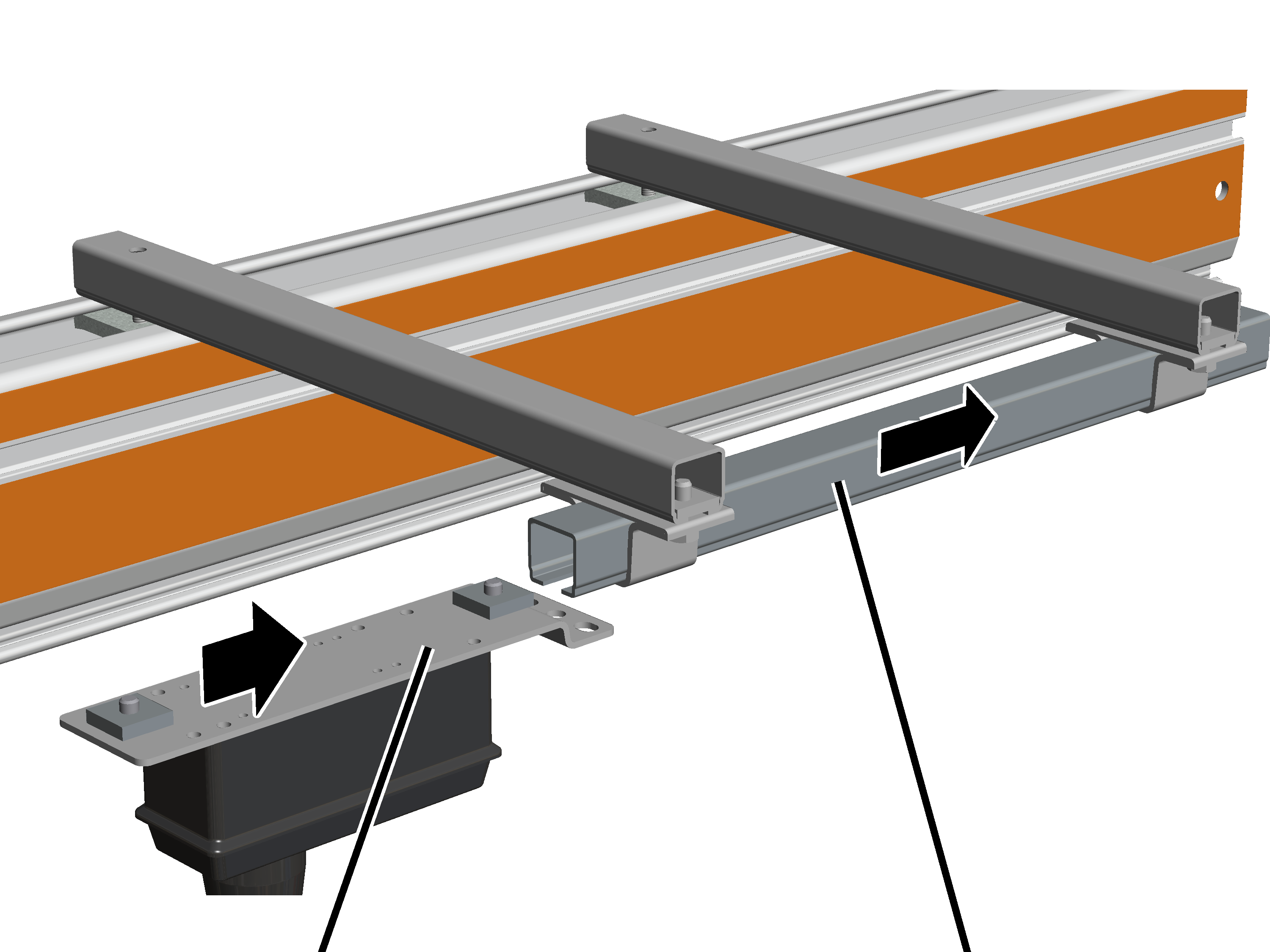

Sockelblech mit Steckdose	Laufschiene

    Laufschiene so kürzen, dass sie etwa so lang ist wie das Sockelblech mit Steckdose.

    Laufschienen in die Schienenhalter einschieben.

    Alle Schienenhalter handfest anschrauben.

    Sockelblech mit Steckdose in die Laufschiene schieben.

    Sockelblech handfest festschrauben.





    Anschlussleitung der stationären Steuerung an die Steuerung anschließen.

Siehe Schaltplan.
