Ob und wo eine Steuerung vorgesehen ist, ist in den Planungsunterlagen angegeben. Die angegebenen Maße, Positionen und Abstände genau einhalten. Nur bei Direktsteuerung: Die Position des Steckverteilers SVKR ist nicht in den Planungsunterlagen angegeben und muss vor Ort ermittelt werden. |
Die Steuerung wird jetzt montiert, damit bei den späteren Arbeitsschritten die Leitungen genau bis zur Steuerung verlegt werden können.
|
|
Gefahr durch falsche Montage! Wird die Steuerung in einer falschen Lage montiert, kann es passieren, dass ein Schütz nicht richtig abschaltet. Dies kann zu Fehlfunktionen am Kran führen. Die Art der Steuerung sorgfältig prüfen und so montieren, wie hier angegeben. |

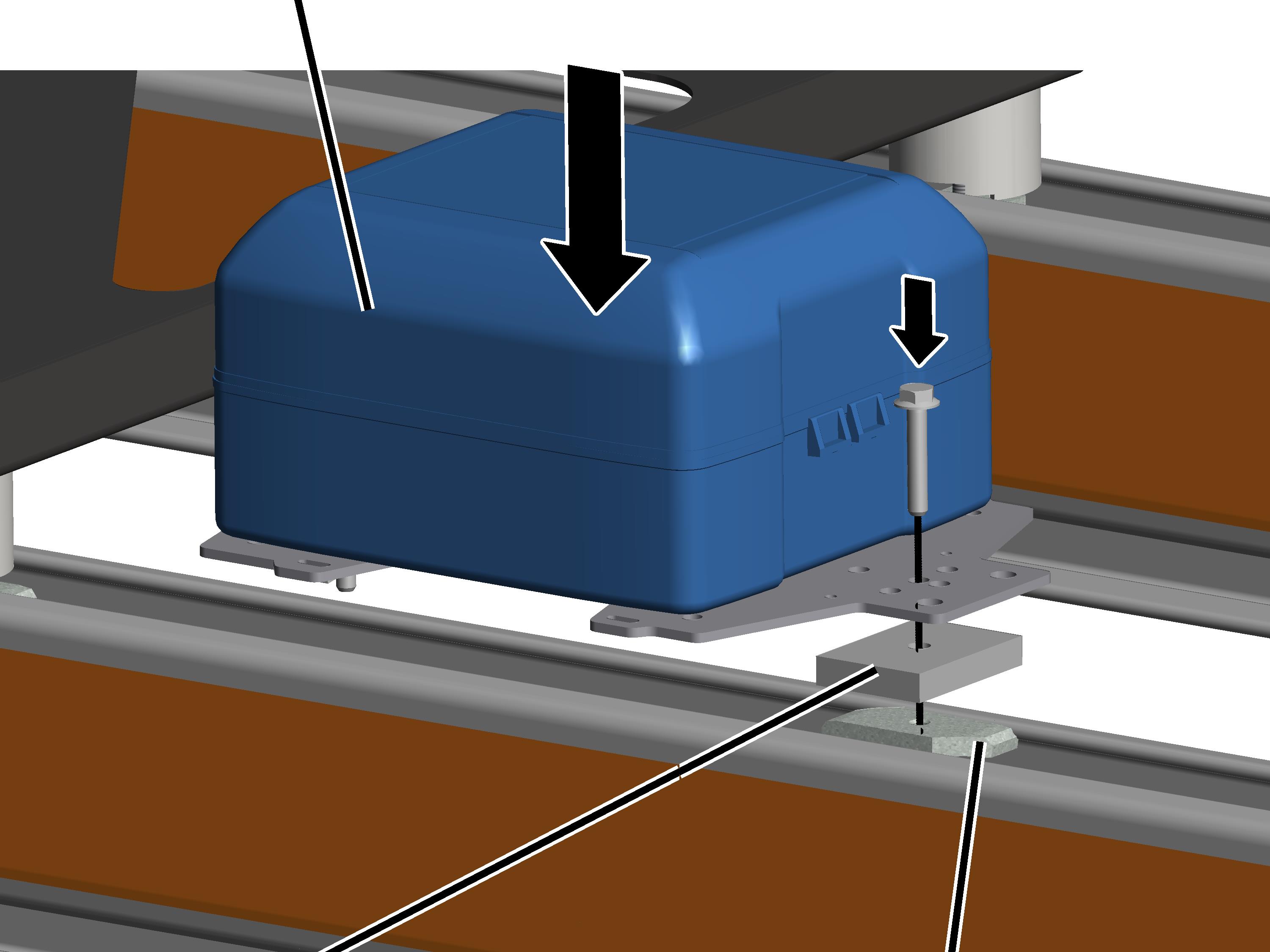

Der Steckverteiler SVKR wird liegend auf einer der HB-Profilschienen montiert.
Die genaue Position muss abhängig von den anderen montierten Komponenten (z.B. Spurverband) ermittelt werden. Der Steckverteiler SVKR sollte dabei auf der Seite montiert werden, auf der auch der Katzfahrantrieb ist.
An der Seite der Hauptstromzuführung und auf dem Kranträger mit der Katzstromzuführung:
|
Steckverteiler SVKR |
|
|
| |
|
Platte |
Kopfmutter |
Rippschraube M8x45 durch eine der mittigen Bohrungen der
Befestigungsplatte stecken.
Platte von unten
aufstecken.
Kopfmutter von unten lose
auf die Rippschraube drehen.
Steckverteiler SVKR von
oben in den Profilkopf der HB-Profilschiene stecken. Dabei die Kopfmutter in den
Profilkopf bringen.
Rippschrauben M8x45 an der
Kopfmutter festschrauben. 30 Nm.
● Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.
Falls nötig, wird nun ein Klemmenkasten an der HB-Profilschiene montiert. Mit dem Klemmenkasten werden später die Hauptstromzuführung und die Katzstromzuführung direkt miteinander verbunden.
|
|
Rippschraube M8x25 |
|
| |
|
Kopfmutter |
|
Falls nötig: Rippschraube
M8x25 (2x) in Sockelblech stecken und Kopfmutter (2x) von unten auf die
Rippschraube drehen.
Die Kopfmutter in
Längsrichtung drehen und das Sockelblech von oben auf den Profilkopf legen.
● Die Kopfmutter ragt in den Profilkopf hinein.
Rippschrauben
festschrauben. 25 Nm.
● Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.
|
|

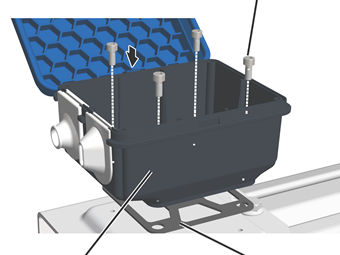

Zylinderschraube M4x10 |
|
| |
|
Steckergehäuse |
Dichtung |
Selbstklebende Dichtung
unter das Steckergehäuse kleben.
Steckergehäuse mit
Zylinderschrauben M4x10 (4x) auf das Sockelblech schrauben.
Die Elektronik-Steuerung wird hängend an der HB-Profilschiene montiert. Die Elektronik-Steuerung kann auch über einen Laufschienenverband hinweg montiert werden.
|
|
Die Position der Steuerung ist in den Planungsunterlagen mit einem Symbol gekennzeichnet. Die angegebenen Maße, Positionen und Abstände genau einhalten. |
|
| |
|
Quadratrohr |
Klemmeinheit im Profilkopf |
Klemmeinheit wie auf dem
Bild gezeigt in den Profilkopf stecken. Dabei die Kopfmutter in den Profilkopf
bringen.
Quadratrohr in die
Klemmeinheit schieben.
Klemmeinheit noch nicht
festschrauben, damit die Elektronik-Steuerung später noch ausgerichtet werden
kann.
Wenn die Elektronik-Steuerung über einen Laufschienenverband hinweg montiert werden muss, 12 cm Abstand von der Laufschiene zur Rückseite der Elektronik-Steuerung einhalten.
|
Rohrschelle |
|
|
| |
|
|
Senkrechtes Quadratrohr |
Rohrschelle auf das
Quadratrohr schieben.
Senkrechtes Quadratrohr
von unten in die Rohrschelle schieben.
Rohrschelle festschrauben.
25 Nm.
|
|
Fehlfunktion bei waagerechter Montage! Wird die Elektronik-Steuerung waagerecht montiert, kann es passieren, dass die Schütze in der Elektronik-Steuerung nicht richtig schalten. Dadurch kann es zu Fehlfunktionen kommen. Elektronik-Steuerung senkrecht montieren. |
|

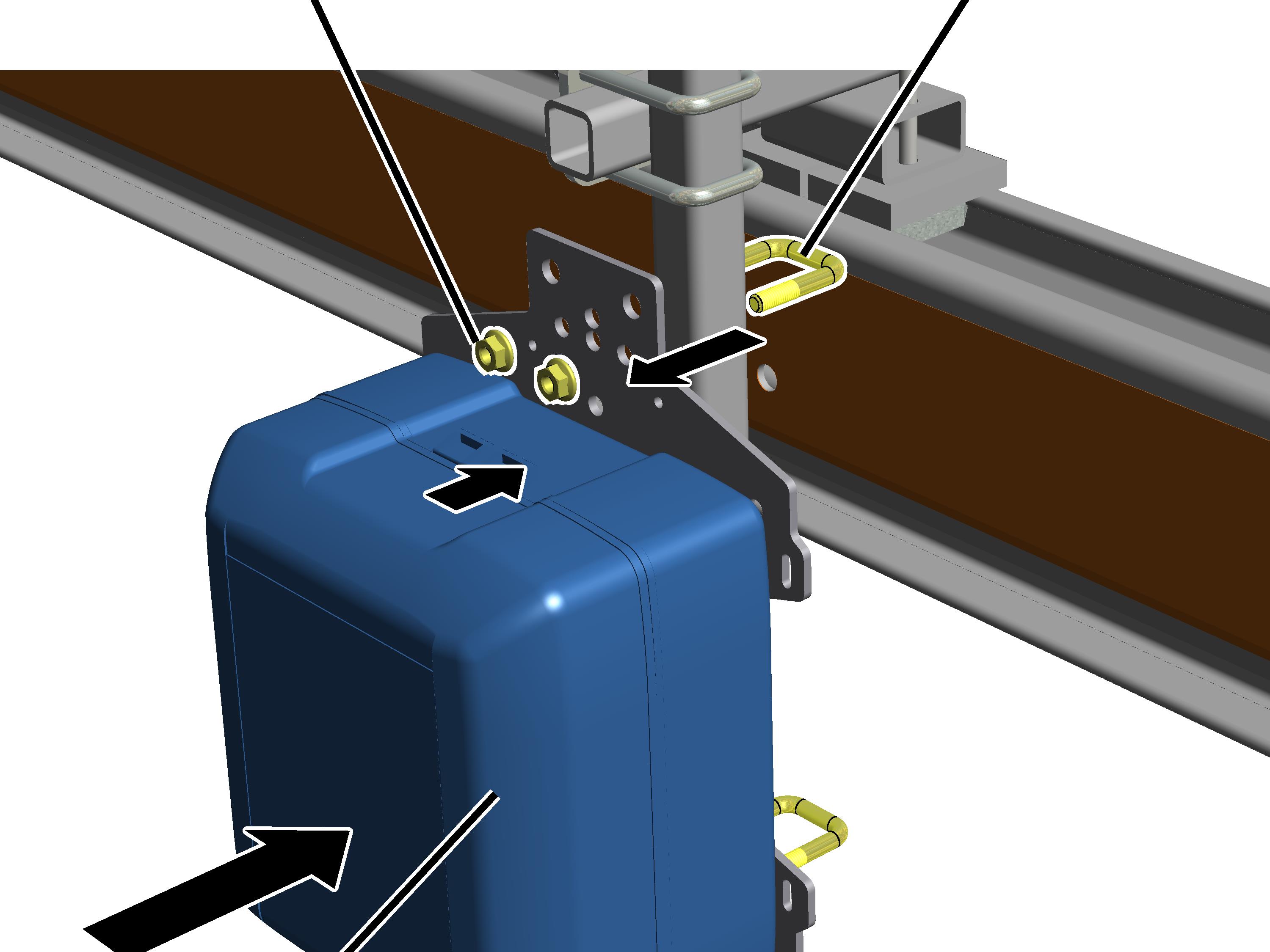

Rippmutter M8 |
Gewindebügel |
|
| |
|
Elektronik-Steuerung | |
Elektronik-Steuerung an
das senkrechte Quadratrohr halten.
Gewindebügel (2x) von der
Rückseite in die Befestigungsplatte schieben.
Gewindebügel von vorne mit
Rippmuttern M8 (4x) festschrauben.
Die Steuerung wird hängend an der HB-Profilschiene an zwei Quadratrohren montiert, die quer über die beiden HB-Profilschienen geschraubt werden. Die Steuerung kann auch über einen Laufschienenverband hinweg montiert werden.
|
|
Die Position der Steuerung ist in den Planungsunterlagen mit einem Symbol gekennzeichnet. Die angegebenen Maße, Positionen und Abstände genau einhalten. |
|
|
Die Bilder zeigen die Montage eines nach unten hängenden Schützkastens. Die Montage eines nach oben stehenden Schützkastens unterscheidet sich nicht wesentlich davon. |
|
| |
|

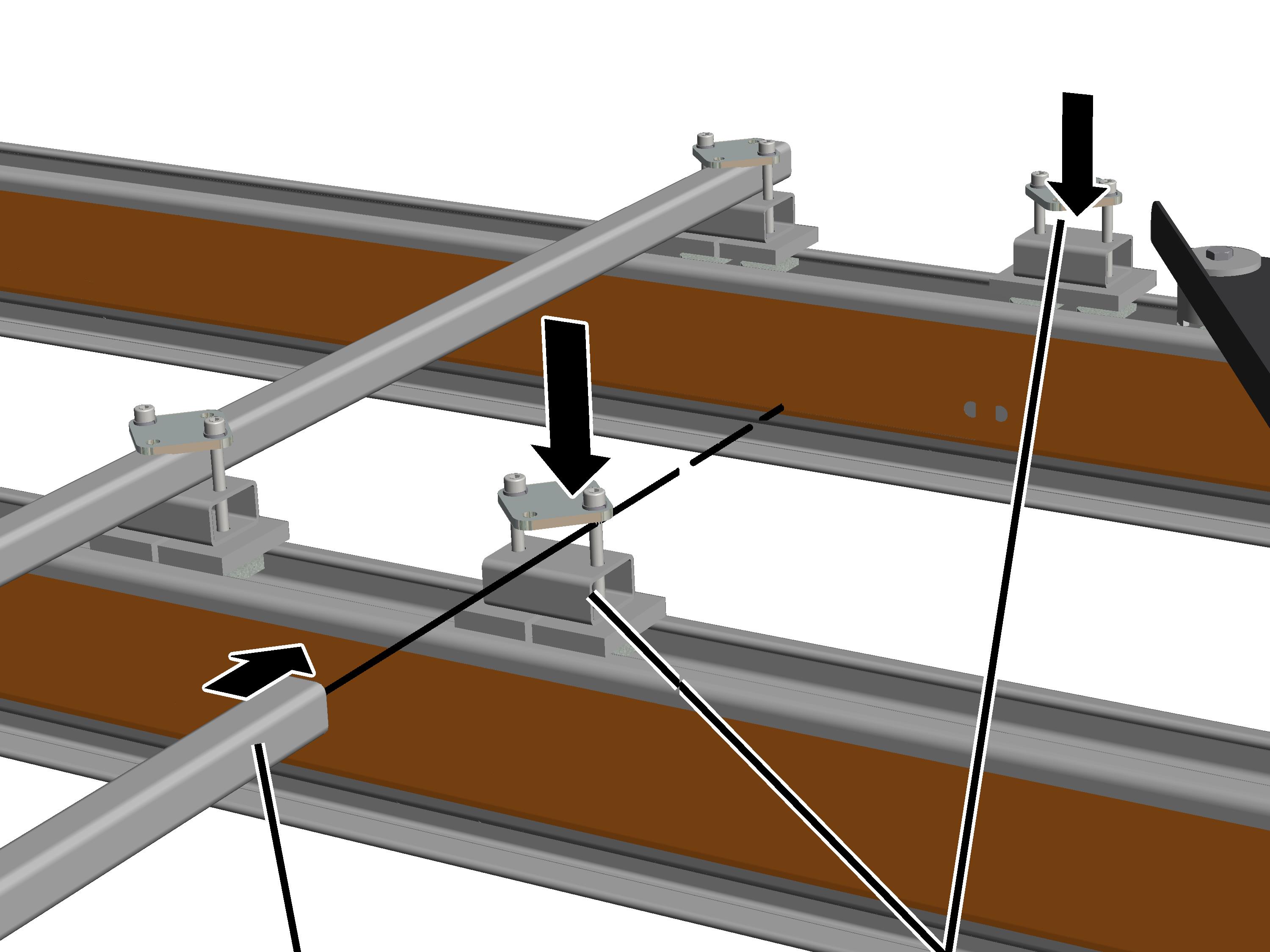

Quadratrohr |
Klemmeinheit im Profilkopf |
Klemmeinheit (4x) wie auf
dem Bild gezeigt in den Profilkopf stecken. Dabei die Kopfmutter in den
Profilkopf bringen.
Quadratrohr in die Klemmeinheiten schieben.
Klemmeinheiten noch nicht
festschrauben, damit später der Schützkasten noch ausgerichtet werden kann.
Wenn der Schützkasten über einen Laufschienenverband hinweg montiert werden muss, 12 cm Abstand von der Laufschiene zur Rückseite des Schützkastens einhalten.
Die Bilder zeigen die Montage des Schützkastens nach unten hängend. Abhängig von den Gegebenheiten in der Halle kann der Schützkasten auch nach oben stehend auf der HB-Profilschiene montiert werden.
|

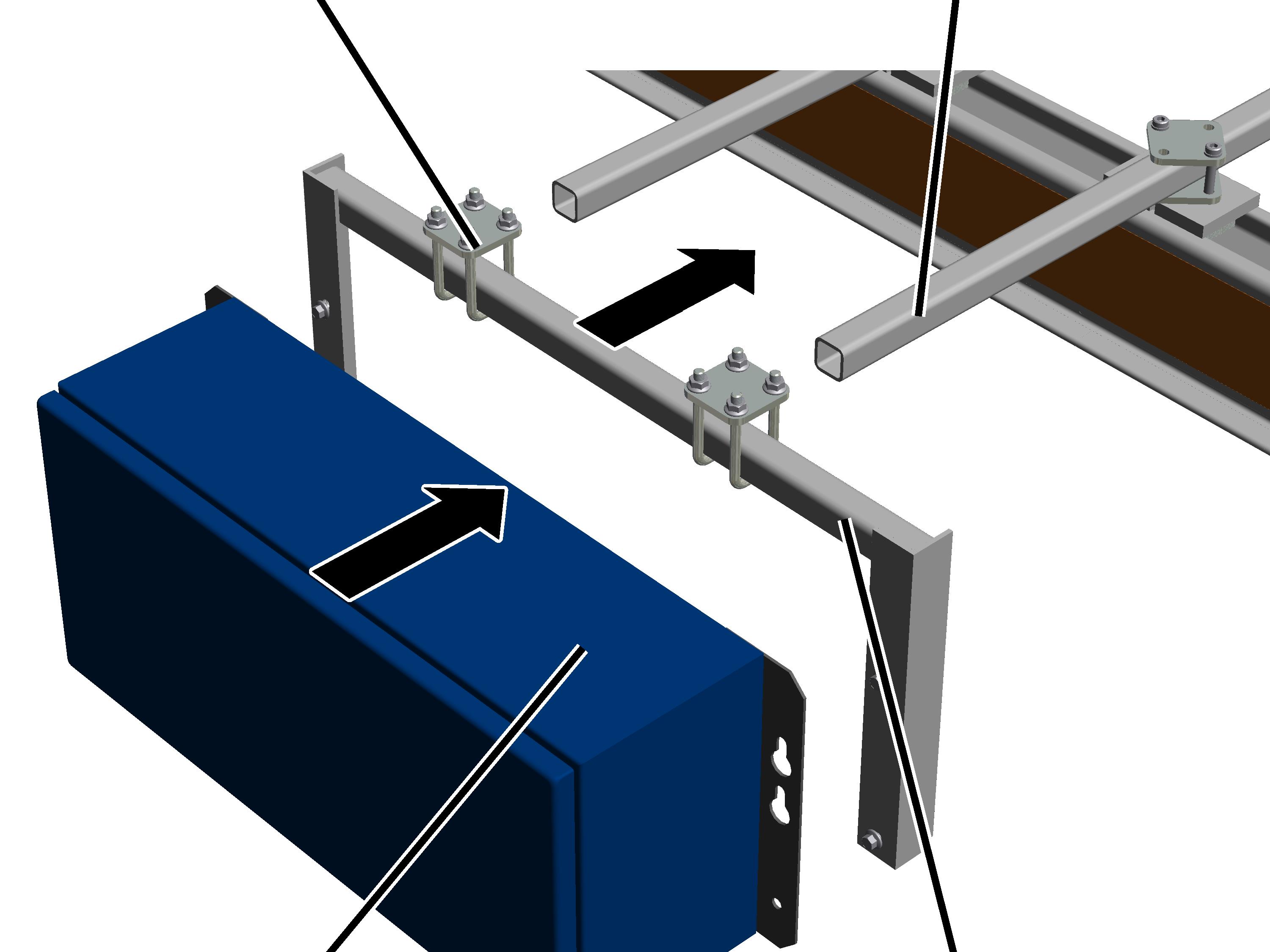

Rohrschelle |
Quadratrohr |
|
| |
|
Schützkasten |
Konsole |
Konsole mit Rohrschellen
(2x) auf die Quadratrohre schieben.
Quadratrohe und Konsole so
zusammenschieben, dass der Schützkasten möglichst dicht am Spurverband
hängt.
Bei Fahrantrieb HBF:
Schützkasten so weit an die HB-Profilschiene schieben, dass der Fahrantrieb HBF
noch zwischen Schützkasten und HB-Profilschiene hindurch fahren kann.
Klemmeinheiten im
Profilkopf und Rohrschellen (2x) festschrauben.
Schützkasten mit
Rippschrauben M8x16 (4x) an der Konsole festschrauben.
Die Steuerung wird hängend am Spurportal an zwei Quadratrohren montiert, die unter dem Spurportal hindurchgeschoben und festgeschraubt werden.
|
|
Die Bilder zeigen die Montage eines nach unten hängenden Schützkastens. Die Montage eines nach oben stehenden Schützkastens unterscheidet sich nicht wesentlich davon. |
|
Spurportal |
|
|
| |
|
Quadratrohr |
Gewindebügel |
Quadratrohre (2x) durch
die Aussparungen im Spurportal schieben.
Die Quadratrohre so weit
schieben, dass sie am anderen Ende aus den Aussparungen herauskommen.
Quadratrohre mit
Gewindebügeln (4x) und Rippmuttern M8 (8x) lose anschrauben.
Die Gewindebügel noch nicht festschrauben, damit später der Schützkasten noch ausgerichtet werden kann.
|
Rohrschelle |
Quadratrohr |
|
| |
|
Schützkasten |
Konsole |
Konsole mit Rohrschellen
(2x) auf die Quadratrohre schieben.
Quadratrohe und Konsole so
zusammenschieben, dass der Schützkasten möglichst dicht am Spurportal hängt.
Bei Fahrantrieb HBF:
Schützkasten so weit an die HB-Profilschiene schieben, dass der Fahrantrieb HBF
noch zwischen Schützkasten und HB-Profilschiene hindurch fahren kann.
Gewindebügel am Spurportal
(4x) und Rohrschellen (2x) festschrauben.
Schützkasten mit
Rippschrauben M8x16 (4x) an der Konsole festschrauben.
Bei einigen Steuerungen ist zusätzlich zur Kransteuerung an der HB-Profilschiene ein weiterer Steckverteiler am Katzrahmen nötig. Dies ist im Schaltplan angegebenen.
|
Katzrahmen |
|
|
| |
|
|
Steckverteiler |
Steckverteiler mit der
Befestigungsplatte an den Katzrahmen halten.
Am Katzrahmen sind dafür an einer Seite Gewindebohrungen vorgesehen.
Steckverteiler mit
Rippschrauben M10x16 (2x) anschrauben. 80 Nm.
