Die Pufferstangen verhindern, dass zwei Fahrwerke (z.B. von zwei Kranen) gegeneinanderprallen können. Sie bestehen aus einem Metallgerüst an den Seitenschildern des Fahrwerks und je einem Gummipuffer.

An den Halterungen an allen Fahrwerken:

    Für jedes Fahrwerk jeweils zwei Halterungen bei 192 mm rechtwinklig absägen.

    Schnittkante entgraten.

Auf beiden Seiten des Fahrwerks und an beiden Fahrwerken:

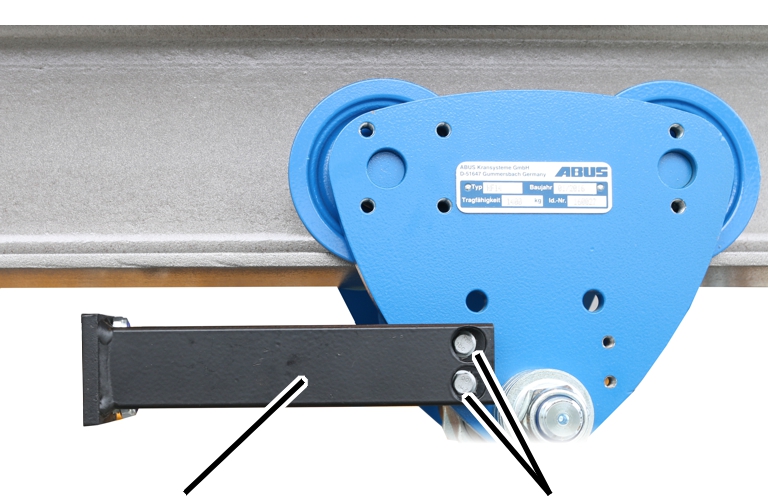

    Halterung an das Lochbild am Seitenschild des Fahrwerks (bzw. an die Befestigungsplatte) halten.

    Halterung mit Rippschrauben M6x12 (je 2x) zunächst nur handfest festschrauben.

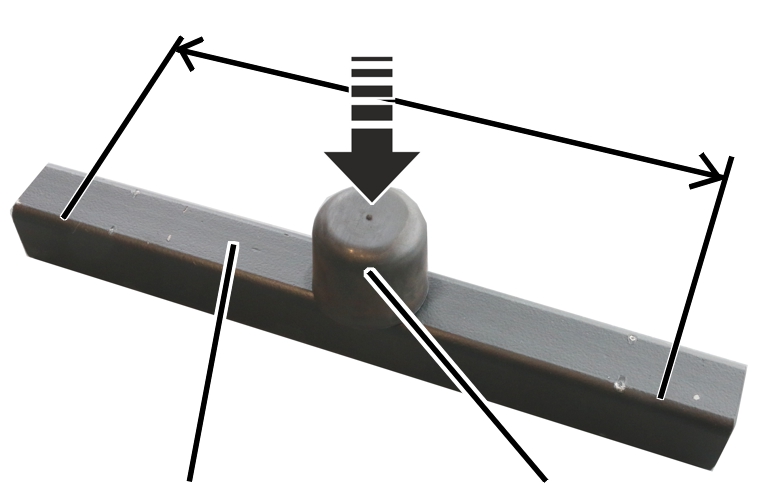

    Pufferstange gleichmäßig auf beiden Seiten entsprechend der Flanschbreite kürzen.

Der Gummipuffer muss später genau in der Mitte der Pufferstange sein.

    Gummipuffer mit selbstsichernder Mutter M8 an Pufferstange schrauben. 19 Nm.

    Gewindebügel mit selbstsichernden Muttern M8 zunächst lose an die Halterungen schrauben.

    Pufferstange auf beiden Seiten in die Gewindebügel schieben.

    Pufferstangen an beiden Fahrwerken ausrichten. Die Gummipuffer müssen genau übereinander stehen.

    Rippschrauben M6x12 am Seitenschild festschrauben. 19 Nm.

    Gewindebügel festschrauben. 25 Nm.

Hinweis:

Wird ein größerer Abstand zwischen zwei Kranen benötigt, als mit den Pufferstangen möglich ist, kann zwischen den Kranen ein zusätzliches Fahrwerk mit Pufferstangen zu beiden Seiten montiert werden.
