Diese Arbeitsschritte gelten anstelle des Kapitels „Fahrwerk vormontieren“ im Produkthandbuch „Handfahrwerk HF / Elektrofahrwerk EF“.

Zur einfachen Montage müssen die Kranträgeraufhängungen zunächst demontiert werden.

An allen Kranträgeraufhängungen:

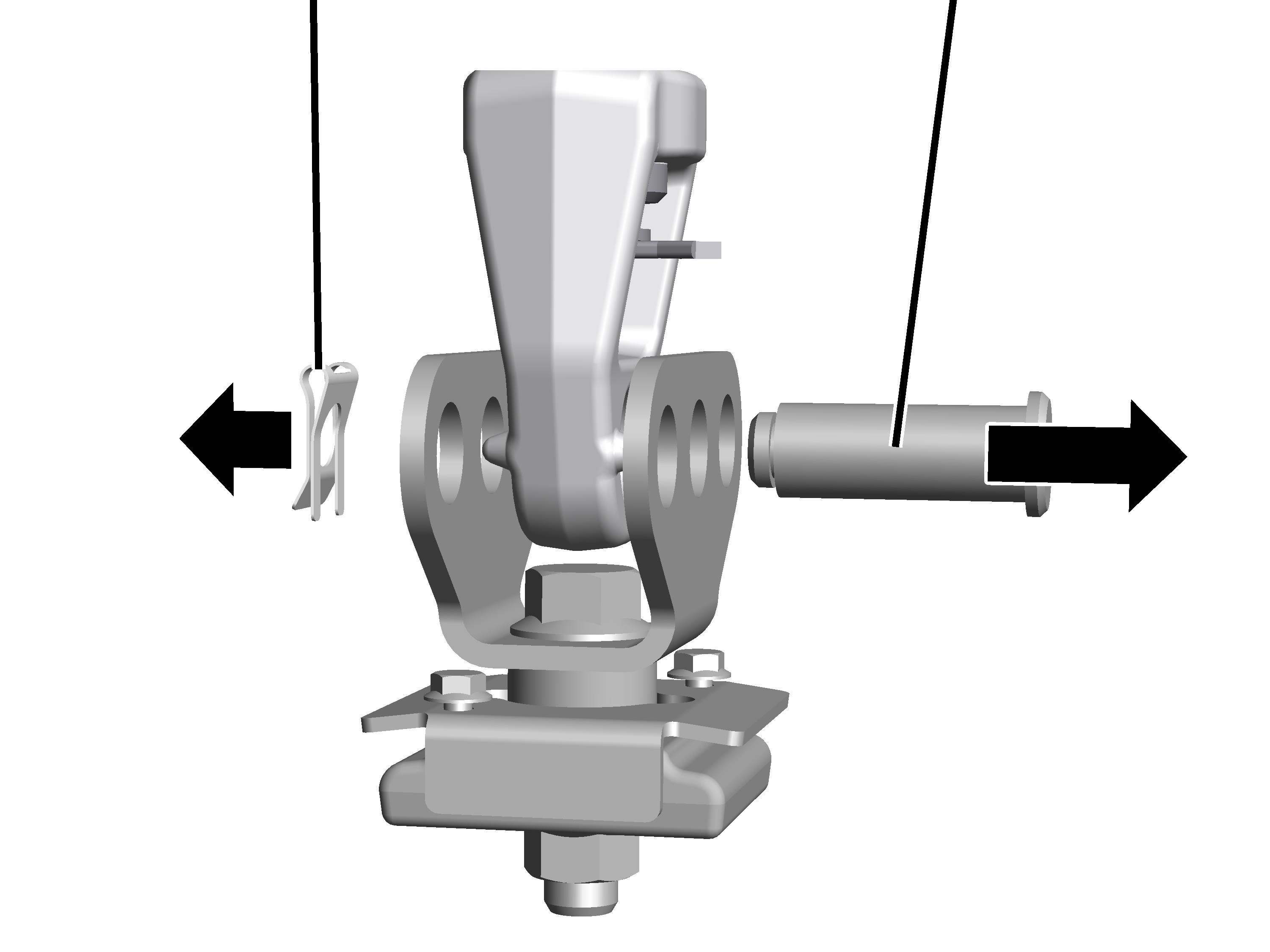

    SL-Sicherung lösen und Bolzen herausziehen.

●   Der Gelenkträger ist jetzt gelöst und kann herausgenommen werden.

Die Spurweite des Fahrwerks wird mit mehreren Distanzringen an die Breite des Flansches angepasst.

    Aus der Tabelle je nach Fahrwerk (HF oder EF) und Baugröße den Flanschzuschlag FZ für das Fahrwerk ablesen.

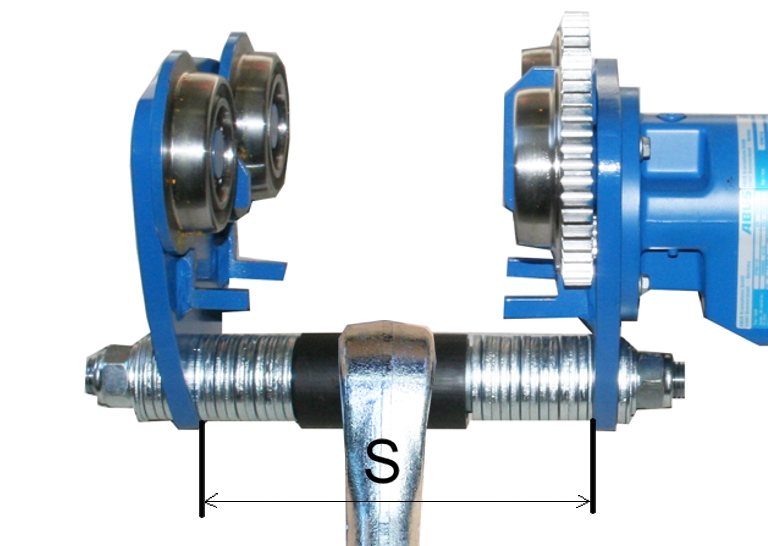

    Flanschbreite F und Flanschzuschlag FZ zusammenrechnen. Dies ist das Maß für die Spurweite S des Fahrwerks.

Spurweite S = Flanschbreite F + Flanschzuschlag FZ

    Augenschraube in Kupplung stecken.

    Fahrwerksbolzen in Augenschraube und Kupplung schieben.

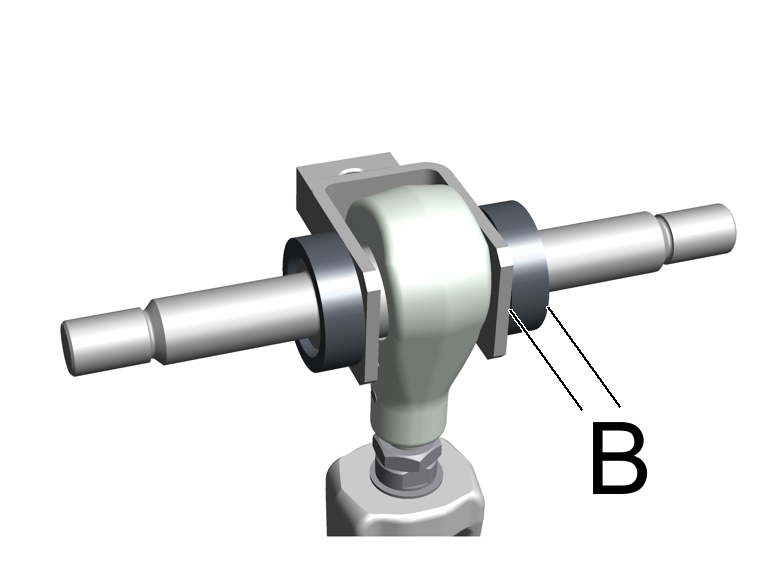

    Buchsen für den Fahrwerksbolzen absägen wie in der Tabelle angegeben.

    Buchsen (2x) auf den Fahrwerksbolzen schieben.

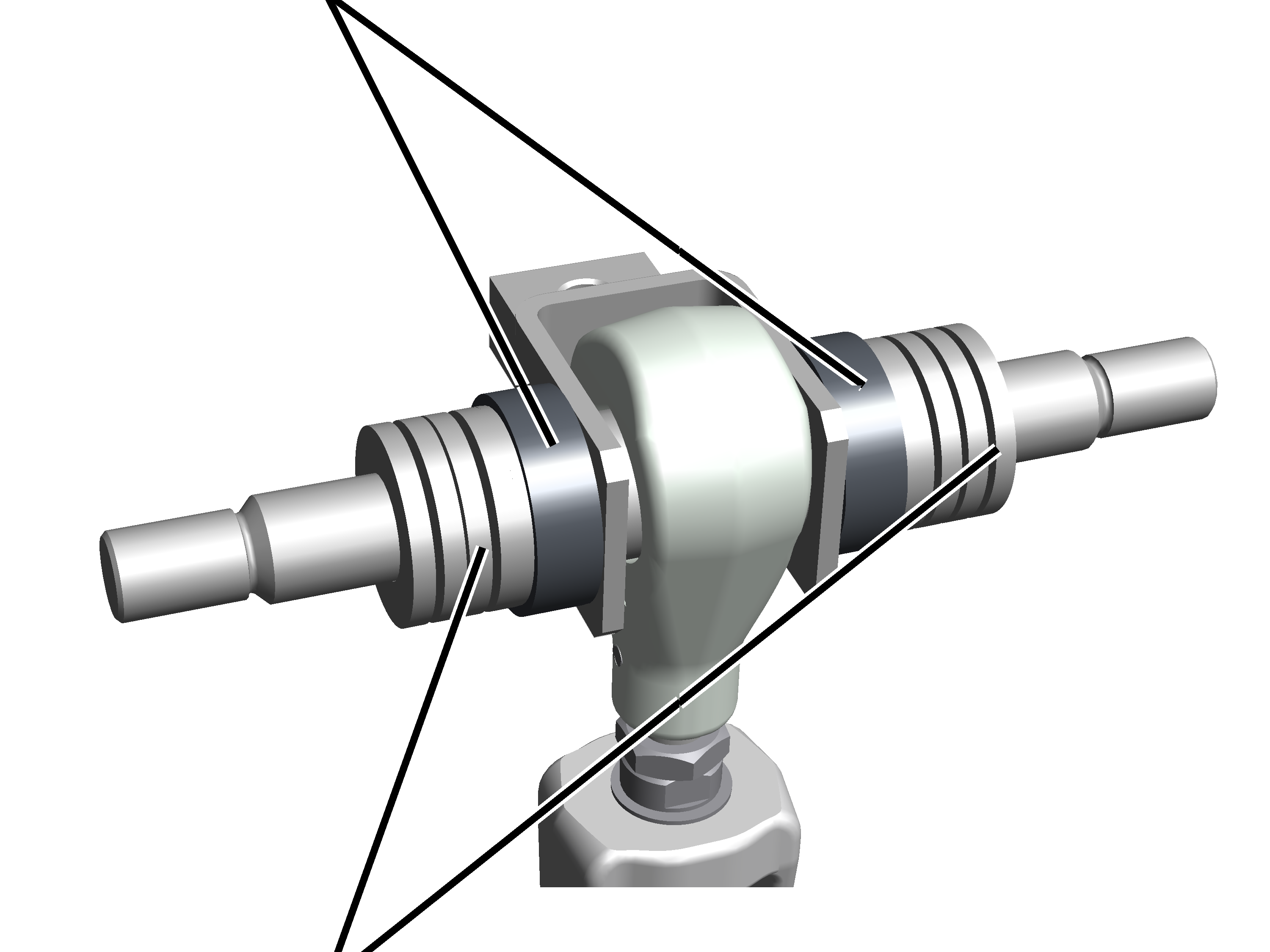

    Distanzringe 2,5 mm und 5 mm gleichmäßig links und rechts auf den Fahrwerksbolzen schieben, bis die ausgerechnete Spurweite S erreicht ist.

Links und rechts müssen immer gleich viele Distanzringe in derselben Stärke aufgeschoben werden. Dadurch belastet der Kranträger später die Laufräder gleichmäßig.

Mindestens einen Distanzring 5 mm für jede Seite übrig lassen und an dieser Stelle nicht verwenden.

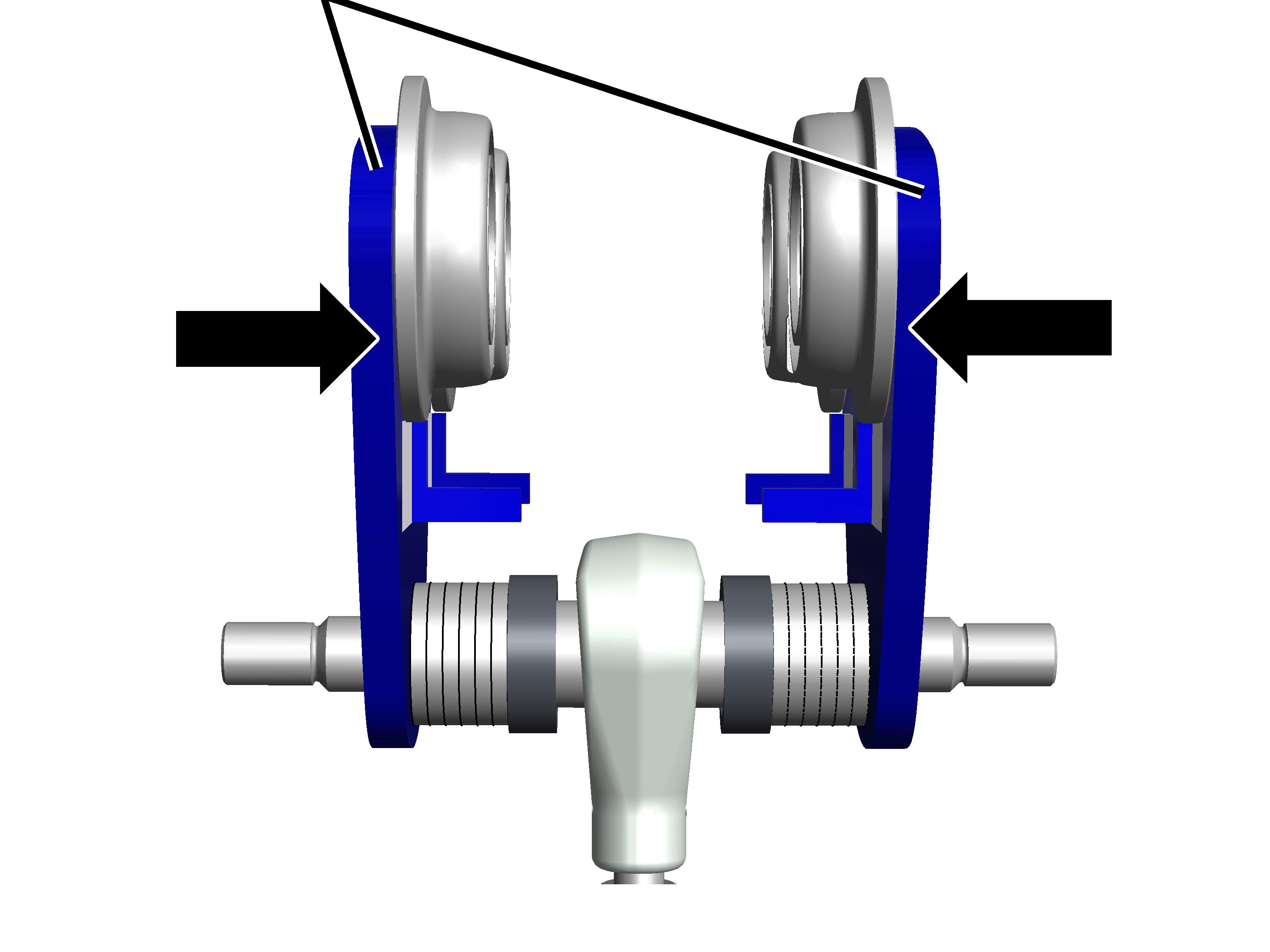

    Falls vorhanden: Die übrigen Distanzringe 2,5 mm und 5 mm gleichmäßig links und rechts auf den Fahrwerksbolzen schieben.

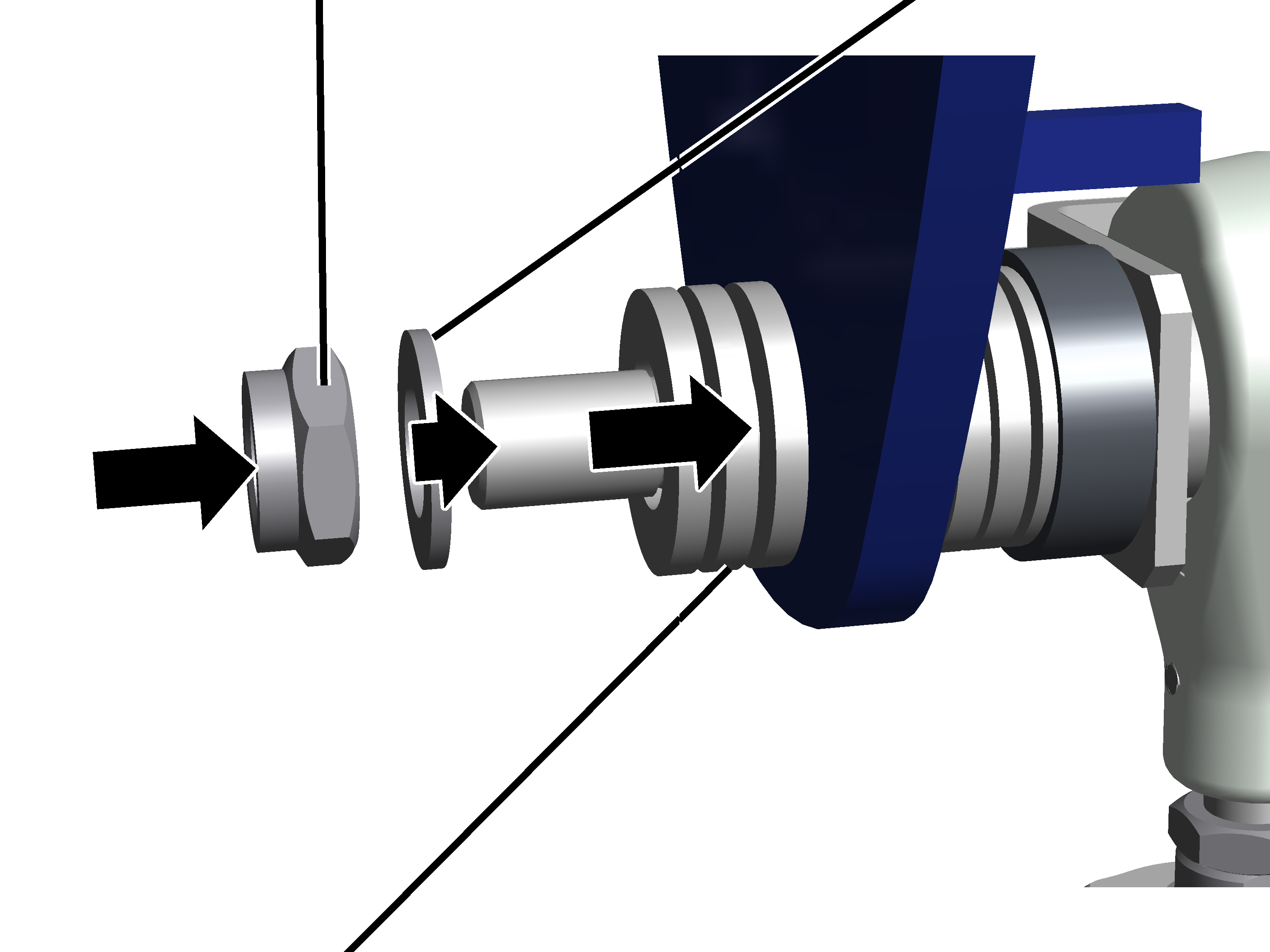

    Mindestens jeweils einen Distanzring 5 mm (beim Anpassen des Fahrwerksbolzens übrig geblieben) aufschieben.

    Je eine Unterlegscheibe links und rechts aufschieben.

    Selbstsichernde Mutter links und rechts je einige Umdrehungen auf den Fahrwerksbolzen drehen. Die Seitenschilde sollen noch kipp- und drehbar sein.
