Nur bei Elektrofahrwerk EF
Anschlussleitungen verlegen
Anschlussleitungen vom
Elektro-Gehäuse zum Kranfahrantrieb verlegen.
Bei dem Kranfahrantrieb, der nicht in der Nähe des Elektro-Gehäuses liegt: Anschlussleitung in den Profilkopf des Kranträgers legen.

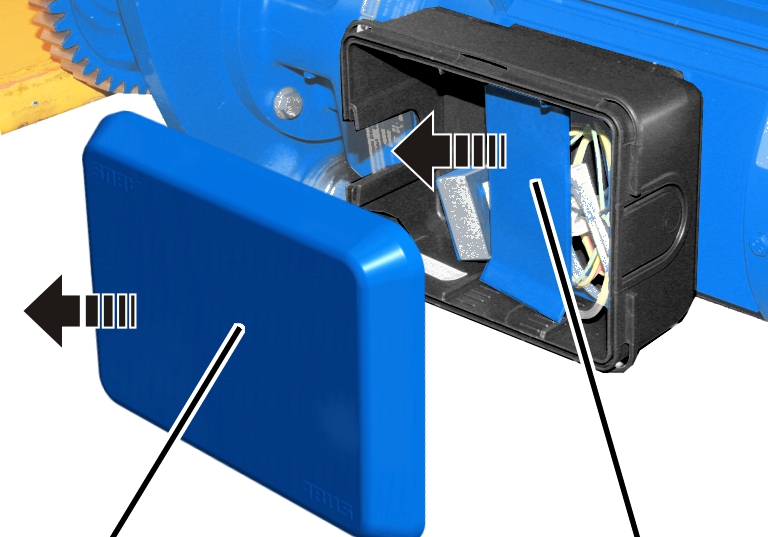

Steckergehäuse öffnen
|
| |
|
Gehäusedeckel |
Zwischenplatte |
Gehäusedeckel öffnen.
Zwischenplatte
herausnehmen.
|
Stiftleiste am Fahrantrieb |
Stiftleiste am Fahrantrieb |
|
| |
|
Anschlussleitung Fahrantrieb |
Gleichrichter Bremse |
Anschlussleitung für den Fahrantrieb in die
Stiftleiste am Fahrantrieb stecken.
Gleichrichter für die
Bremse in die Stiftleiste am Fahrantrieb stecken.
Steckverbindungen und
Anschlussleitung in Steckergehäuse legen.
Steckergehäuse schließen
|
|
Zwischenplatte |
|
| |
Gehäusedeckel
schließen.
