Die Bilder zeigen die Montage eines Kettenzugs am Katzrahmen Spurweite 700 in normaler Bauhöhe. Die Montage an anderen Katzrahmen unterscheidet sich nicht wesentlich davon.
Jetzt wird am montierten Katzrahmen der Kettenzug angebracht.
|
|

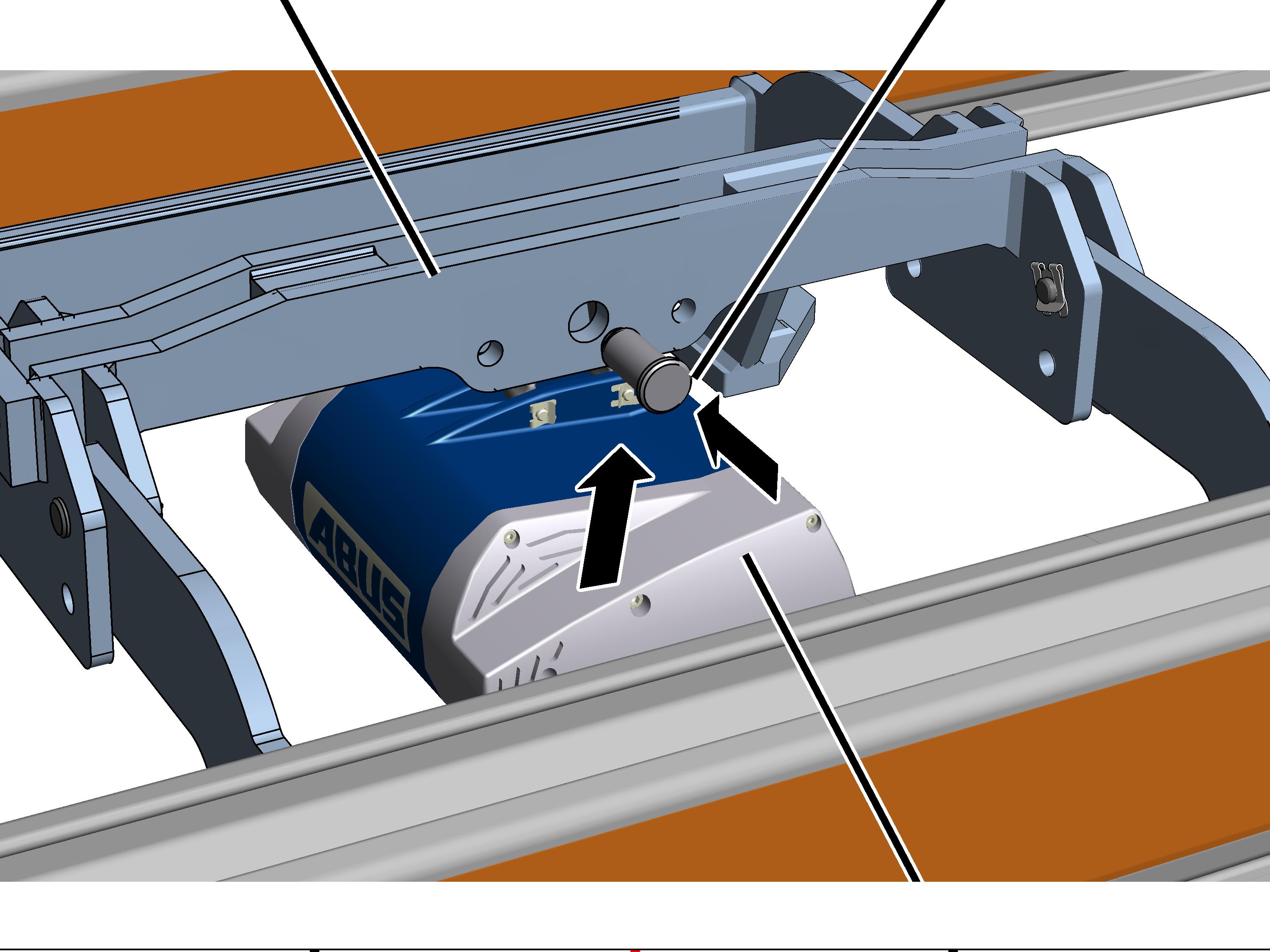

Die Bilder zeigen die Montage eines Kettenzugs am Katzrahmen Spurweite 700 in normaler Bauhöhe. Die Montage an anderen Katzrahmen unterscheidet sich nicht wesentlich davon. |
|
Katzrahmen |
Bolzen |
|
| |
|
|
Kettenzug ABUCompact |
Kettenzug mit dem Aufhängebügel unter den
Katzrahmen bringen.
Bolzen (1x) durch
Katzrahmen und Aufhängebügel am Kettenzug schieben.
Bolzen mit SL-Sicherung
(1x) sichern.
Siehe auch Produkthandbuch Kettenzug.
SL-Sicherungen (2x)
lösen.
Bolzen (2x)
herausschieben.
Aufhängebügel
abnehmen.
|

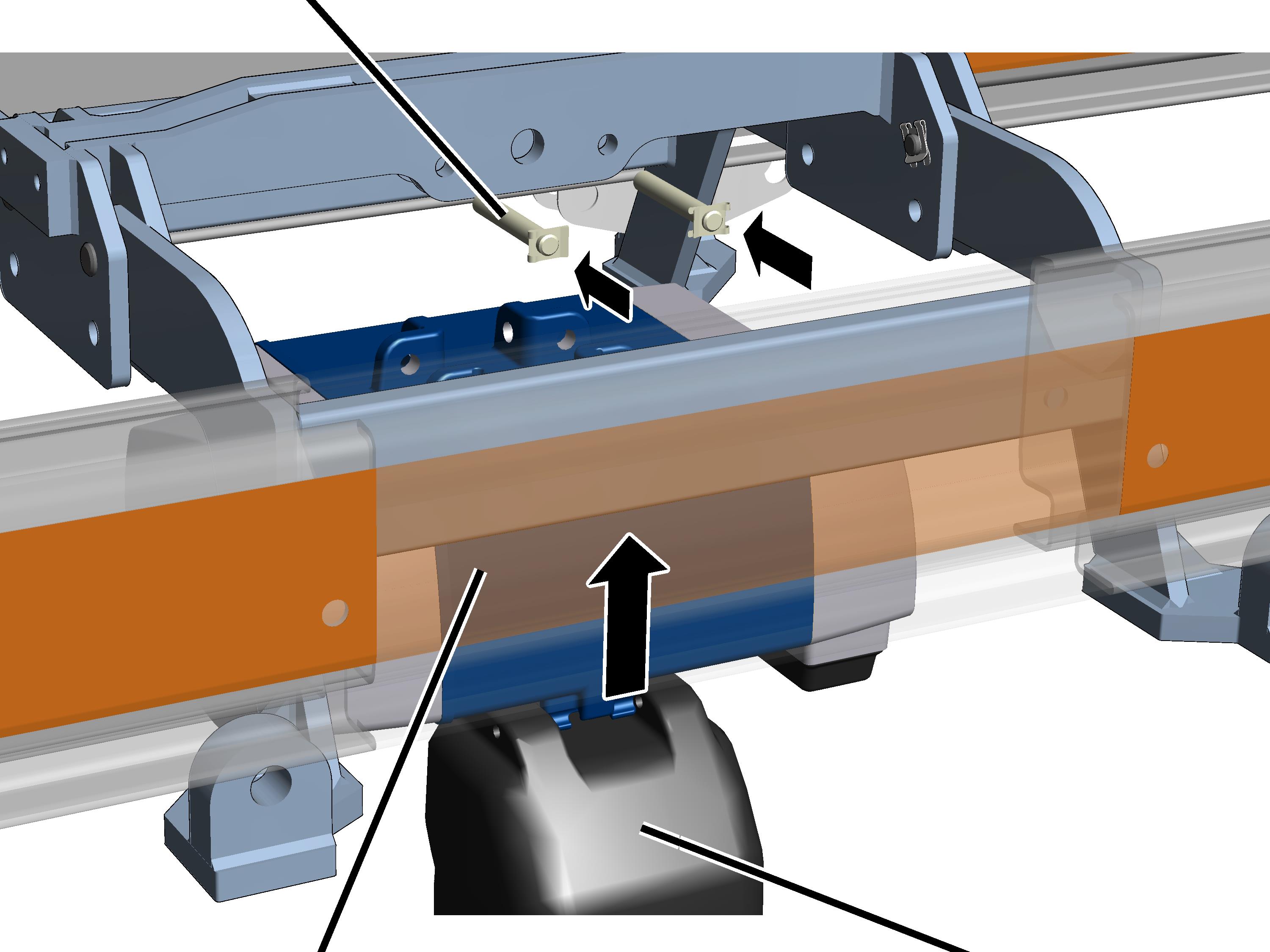

Bolzen |
|
|
| |
|
Kettenzug |
Kettenspeicher |
Bei ABURemote AC (kleiner Empfänger direkt am Kettenzug montiert und angeschlossen): Kettenzug so drehen, dass der Empfänger auf der gegenüberliegenden Seite vom Katzfahrantrieb ist.
Kettenzug ohne Aufhängebügel unter den
Katzrahmen bringen.
Bolzen (2x) durch
Katzrahmen und Aufhängung am Kettenzug schieben.
Bolzen mit SL-Sicherung
(2x) sichern.
Siehe auch Produkthandbuch Kettenzug.
SL-Sicherungen (2x)
lösen.
Bolzen (2x)
herausschieben.
Aufhängebügel
abnehmen.
|

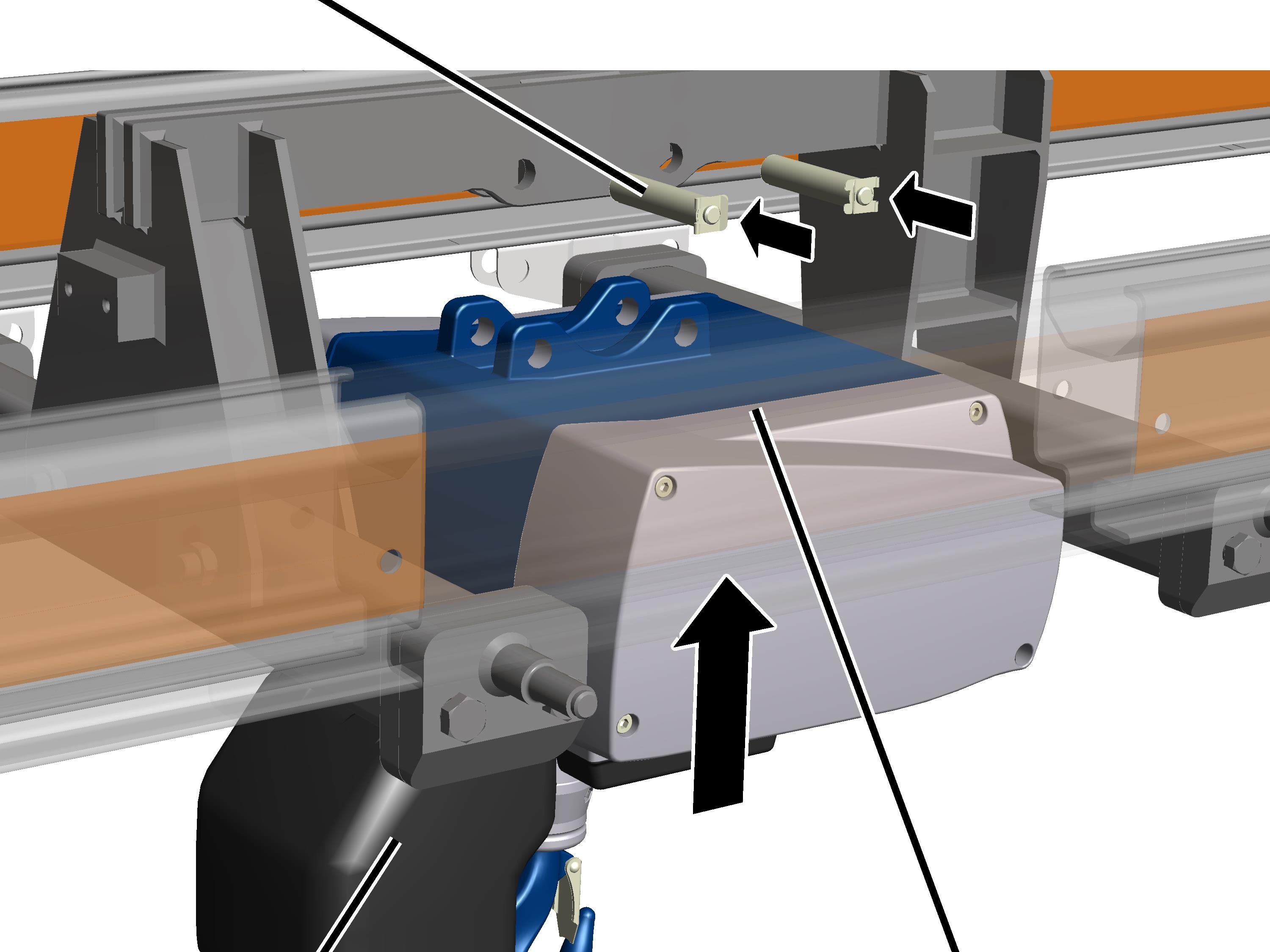

Bolzen |
|
|
| |
|
Kettenspeicher |
Kettenzug |
Kettenzug so drehen wie
auf dem Bild gezeigt (Kettenspeicher quer zur HB-Profilschiene).
Bei ABURemote AC (kleiner Empfänger direkt am Kettenzug montiert und angeschlossen): Kettenzug so drehen, dass der Empfänger auf der gegenüberliegenden Seite vom Katzfahrantrieb ist.
Kettenzug ohne
Aufhängebügel unter den Katzrahmen bringen.
Bolzen (2x) durch
Katzrahmen und Aufhängung am Kettenzug schieben.
Bolzen mit SL-Sicherung
(2x) sichern.
