Katzrahmen zusammen mit Katzfahrantrieb einschieben

Nur bei elektrischem Katzfahrantrieb



Die Bilder zeigen das Einschieben des Katzrahmens Spurweite 700 in normaler Bauhöhe. Die Montage der anderen Katzrahmen unterscheidet sich nicht wesentlich davon.



Fahrwerk HBF	Gummipuffer
Kupplungsstange	Kupplung auf Augenschraube

    Fahrwerk HBF und Fahrantrieb HBF so drehen wie auf dem Bild zu sehen.

Der Motor muss im montierten Zustand nach außen zeigen, nicht nach innen in den Katzrahmen.

    Buchsen (2x) links und rechts sowie das Gabelstück mittig zwischen den Fahrantrieb HBF an der Seite des Reibrades bringen.

    Kupplungsstange von vorne zwischen das Gabelstück schieben.

    Bolzen seitlich durch den Fahrantrieb HBF, die Buchsen, das Gabelstück und die Kupplungsstange schieben.

    Rippschraube M5x10 (2x) neben dem Bolzen einschrauben. 11 Nm.

●   Der Bolzen wird von beiden Seiten von der Rippschraube fixiert.

    Gummipuffer abschrauben.

    Die Kupplung bis auf einige Umdrehungen von der Augenschraube abschrauben.

●   Dadurch kann die Augenschraube ohne Gegendruck von den Tellerfedern eingehängt werden.

    Augenschraube in die Aussparung am Fahrantrieb HBF einhängen. Das Tellerfeder-Paket kommt dabei unter die Aussparung am Fahrantrieb HBF.





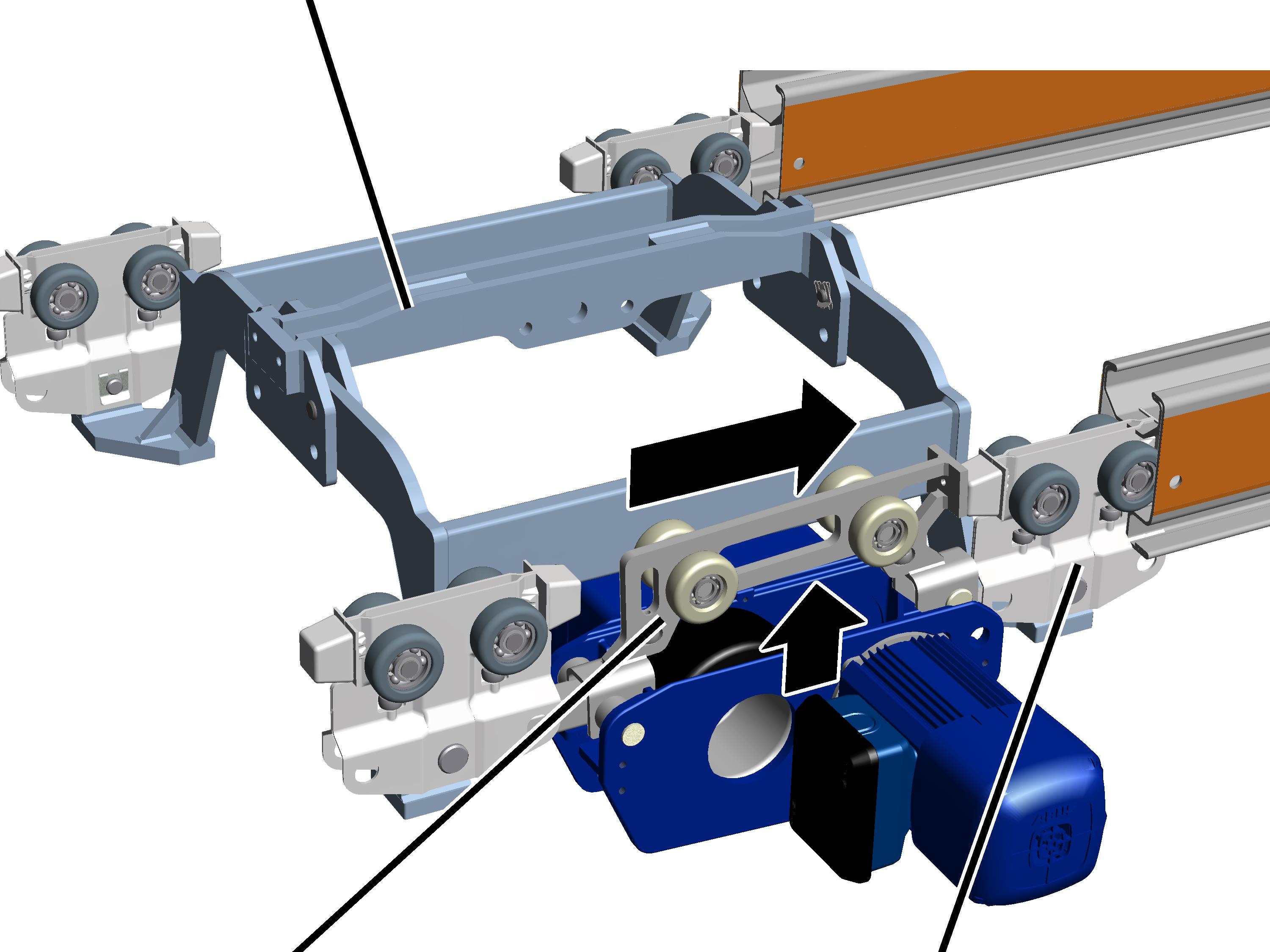

Katzrahmen
Fahrwerk HBF	Fahrwerk

    Aus den Planungsunterlagen ablesen, an welcher HB-Profilschiene der Katzfahrantrieb HBF vorgesehen ist.

    Arbeitssicherheitsbestimmungen beachten und Katzrahmen anheben.

    Katzrahmen so weit in die HB-Profilschiene schieben, dass zwei der Fahrwerke vollständig in der HB-Profilschiene stecken.

    Fahrwerk HBF mit dem vormontierten Fahrantrieb HBF auf der vorgesehenen Seite in die HB-Profilschiene schieben.

    Katzrahmen vollständig in die HB-Profilschiene schieben.





Bolzen
	Distanzhalter

    Distanzhalter zwischen Fahrwerk und Kupplungsstange schieben.

    Bolzen durch Fahrwerk und Kupplungsstange schieben.

    Bolzen mit SL-Sicherung sichern.





Durch die Tellerfedern wird der Druck eingestellt, mit dem das Reibrad des Fahrantriebs HBF gegen die HB-Profilschiene drückt.



		Tellerfedern
		Kupplung

    Kupplung so weit drehen, dass die Tellerfedern (einschließlich der oberen und unteren Scheiben) H = 59 mm lang ist.

    Kupplung mit Federstecker sichern.

●   Das Reibrad drückt jetzt ausreichend stark gegen die HB-Profilschiene.
