Katzrahmen montieren

Nur bei Katzrahmen mit normaler Bauhöhe Spurweite 700



Querträger	Bohrungen oben für HB150
Grundträger	Bohrungen unten für HB190 und HB240

    Querträger in die benötigte Einbauposition schieben:

─     Bei HB150: Querträger auf die oberen Bohrungen schieben.

─     Bei HB190 und HB240: Querträger auf die unteren Bohrungen schieben.

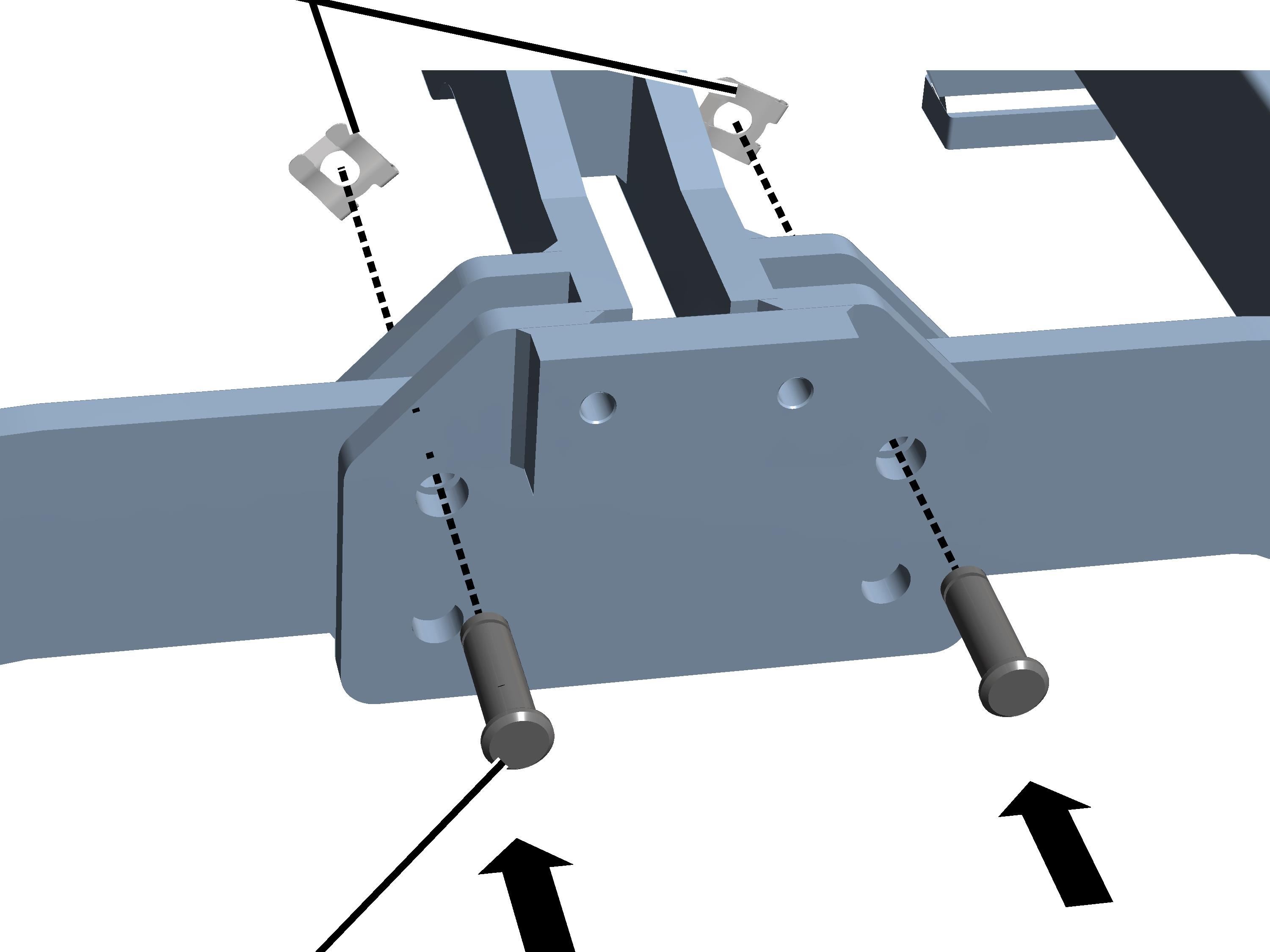

An beiden Seiten des Querträgers:

SL-Sicherung
Bolzen

    Bolzen (2x) durch Querträger und Grundträger schieben.

    Bolzen mit SL-Sicherung (4x) sichern.

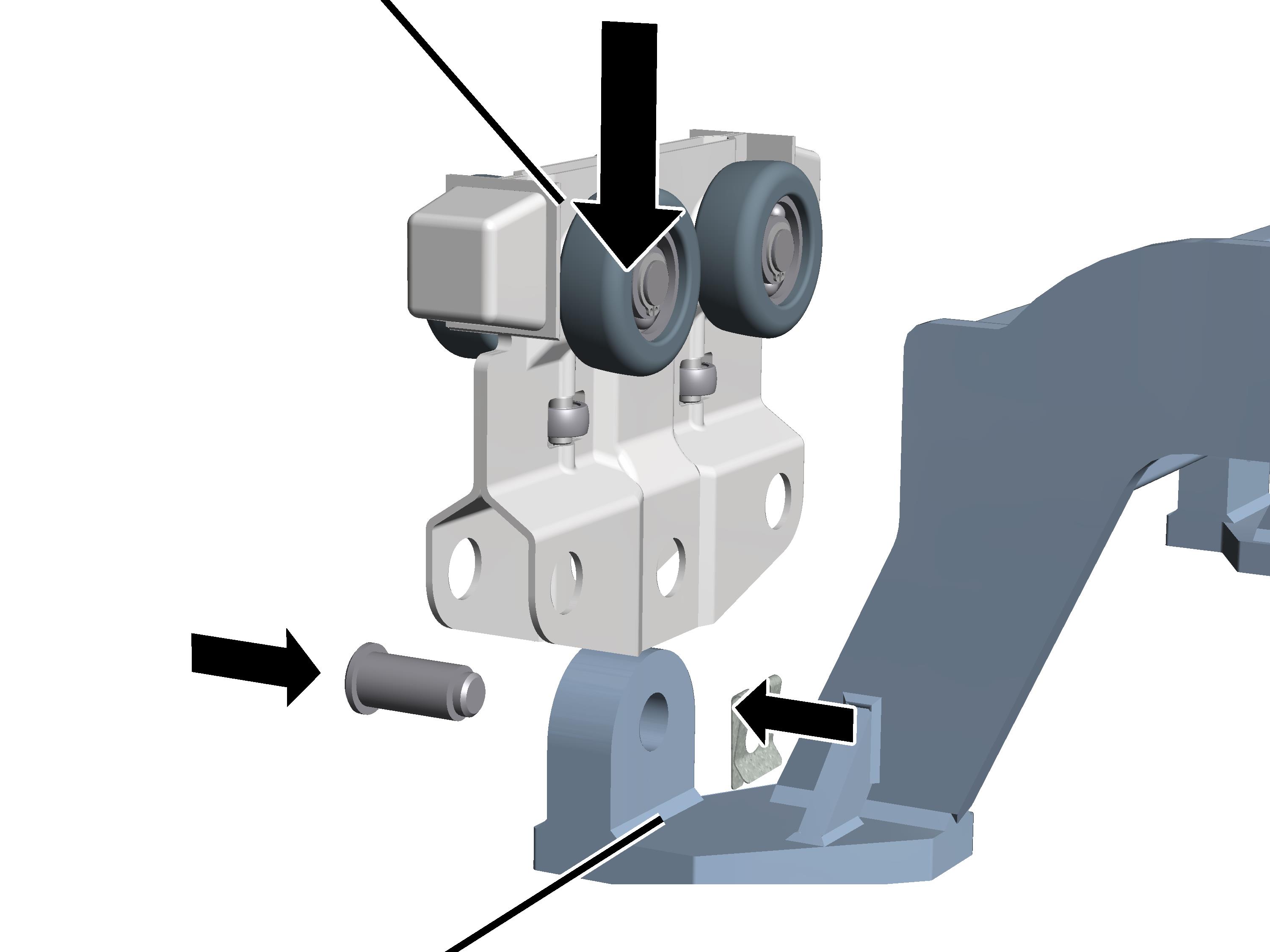

Fahrwerk
Fahrwerköse

    Fahrwerke HB6 (4x) über die Fahrwerköse am Katzrahmen schieben.

    Bolzen (4x) durch Fahrwerk und Fahrwerköse schieben.

    Bolzen mit SL-Sicherung (4x) sichern.



Nur bei aufgebocktem Katzrahmen Spurweite 700



Fahrwerk
Fahrwerköse

    Fahrwerke HB6 (4x) über die Fahrwerköse am Katzrahmen schieben.

    Bolzen (4x) durch Fahrwerk und Fahrwerköse schieben.

    Bolzen mit SL-Sicherung (4x) sichern.

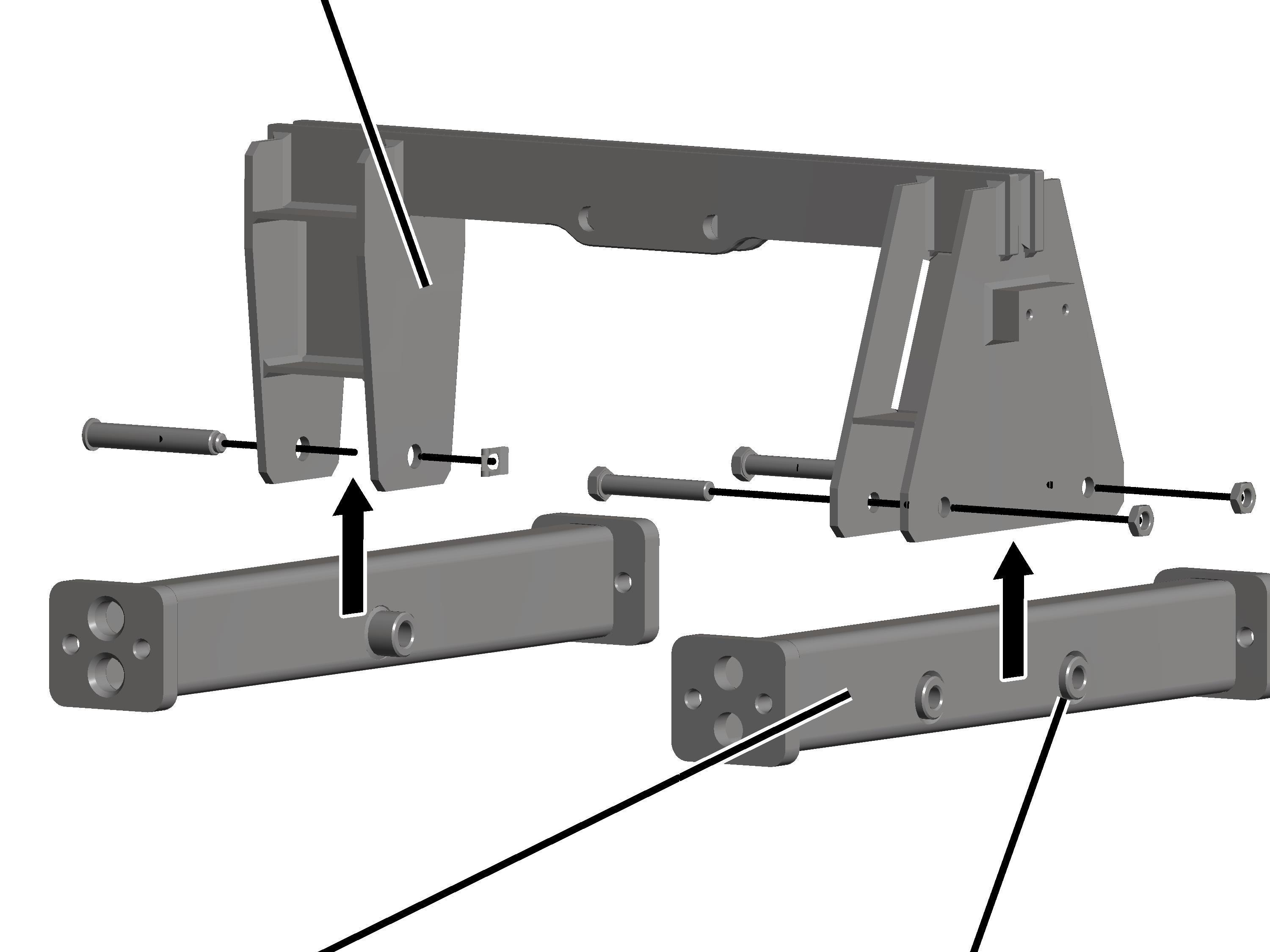

Nur bei Katzrahmen mit normaler Bauhöhe Spurweite 850



Querträger
Träger	Bohrung nach unten für HB150 und HB 190 Bohrungen nach oben für HB240

    Beide Träger mit der Bohrung in die benötigte Einbauposition drehen:

─     Bei HB150 und HB190: Bohrungen nach unten drehen.

─     Bei HB240: Bohrungen nach oben drehen.

    An der Gelenkseite: Träger mit Bolzen und SL-Sicherung befestigen.

    An der Seite ohne Gelenk: Träger mit Sechskantschraube M16x105 (2x), Unterlegscheibe (4x) und Mutter M16 (2x) festschrauben. 250 Nm.

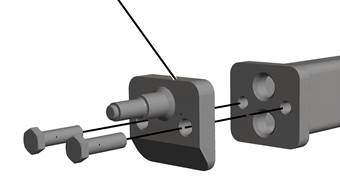

Achshalter

    Achshalter in die benötigte Einbauposition drehen:

─     Bei HB150: Achshalter mit der Achse nach oben drehen.

─     Bei HB190 und HB240: Achshalter mit der Achse nach unten drehen.

    Achshalter mit Rippschraube M16x55 (je 2x) festschrauben. 170 Nm.





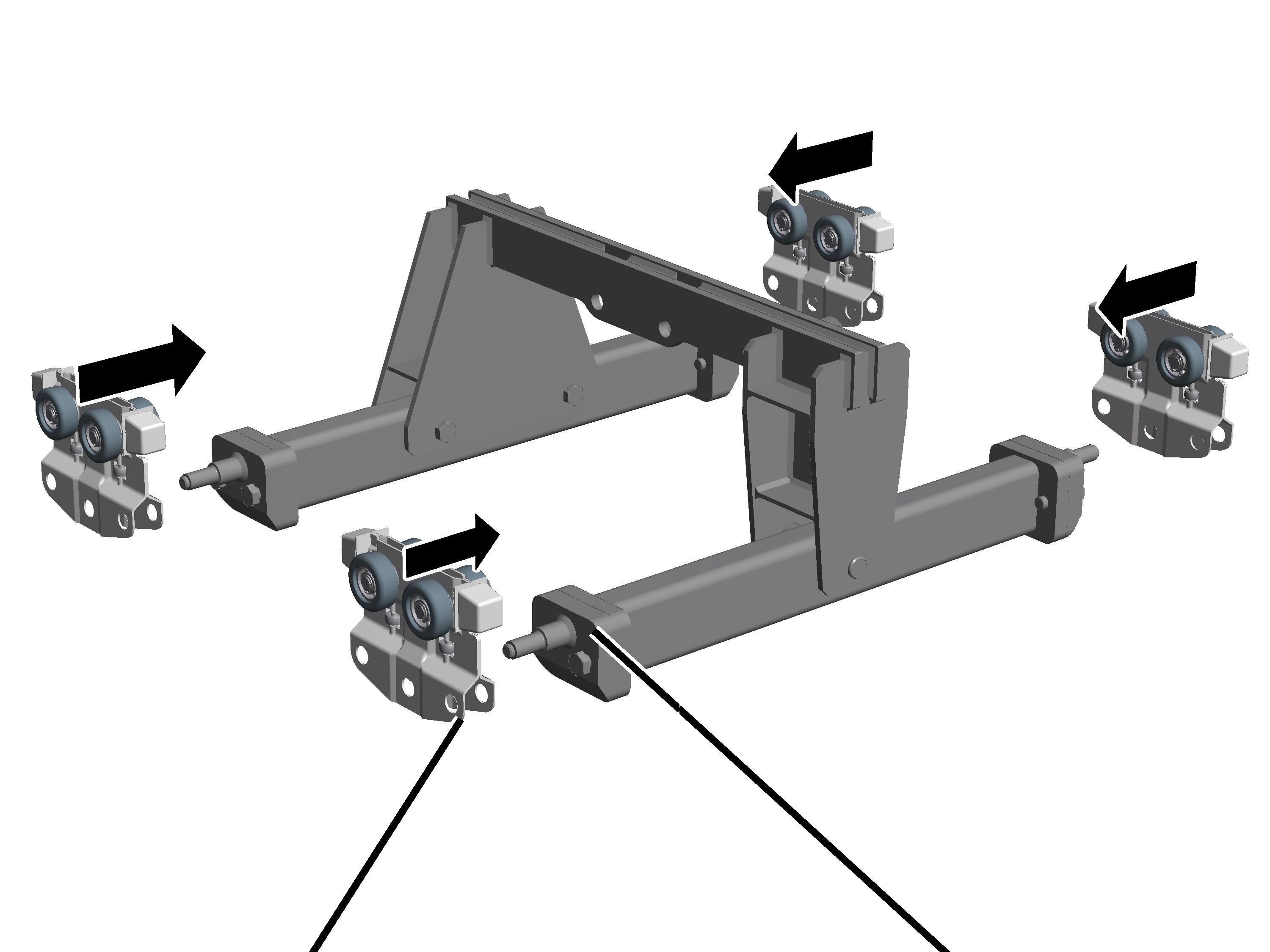

Fahrwerk	Achshalter

    Fahrwerke (4x) auf die Achshalter stecken.





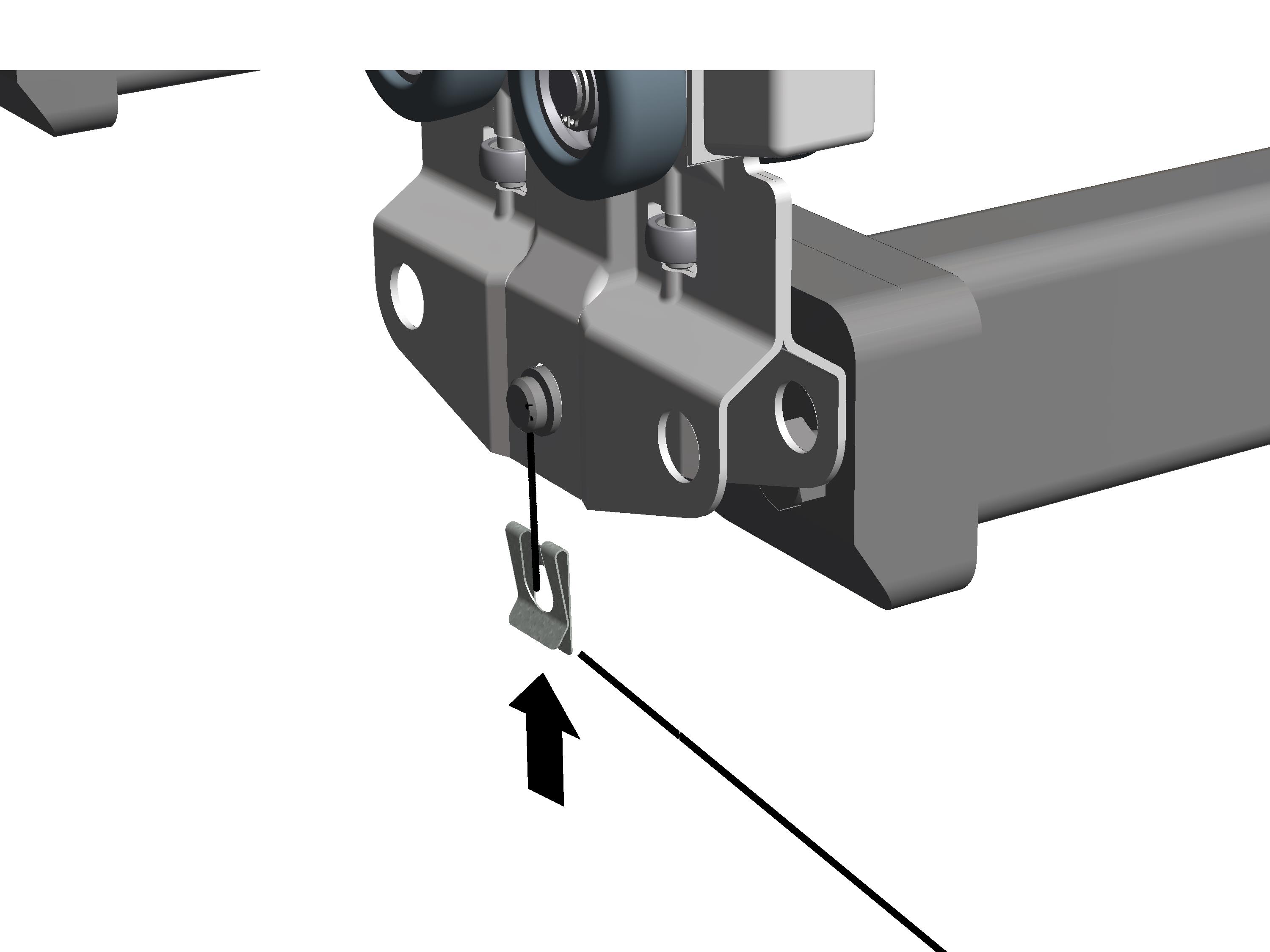

	SL-Sicherung

    Fahrwerke mit SL-Sicherung (4x) sichern.
