Katzfahrgrenzschalter montieren

Die Katze hat einen Fahrgrenzschalter mit Vorabschaltung und/oder Endabschaltung. Damit wird verhindert, dass die Katze gegen das Ende des Kranträgers fährt und die Last dadurch stark pendelt.

Last an den Lasthaken hängen, die der maximalen Tragfähigkeit des Krans entspricht.

Bei Vorabschaltung: Der Abstand muss so groß sein, dass die Katze kurz vor dem Kranträgerende nur noch mit langsamer Fahrgeschwindigkeit fährt.

Bei Endabschaltung: Der Abstand muss so groß sein, dass die Katze kurz vor dem Kranträgerende still steht.

Zum ermittelten Abstand 0,5 m bis 1 m hinzurechnen. Dadurch wird der Verschleiß der Bremse des Fahrantriebs ausgeglichen.

Nur bei Katzstromzuführung mittels Schleppleitung

Dieser Abschnitt gilt nur, wenn der Kreuzhebelschalter als Katzfahrgrenzschalter bei einer Katzstromzuführung mittels Schleppleitung montiert werden soll.

Kreuzhebelschalter am Fahrantrieb HBF montieren

Der Kreuzhebelschalter mit seiner Anschlussleitung ist in die Stromzuführung integriert. Die Schaltnocken werden an die HB-Profilschiene montiert.

Am Fahrantrieb HBF an der vom Kettenzug abgewandten Seite:

Rippschrauben M6x25	Fahrantrieb HBF

Befestigungsplatte	Distanzblech

Befestigungsplatte und Distanzblech am Fahrantrieb HBF mit Rippschrauben M6x25 (2x) anschrauben. 15 Nm.

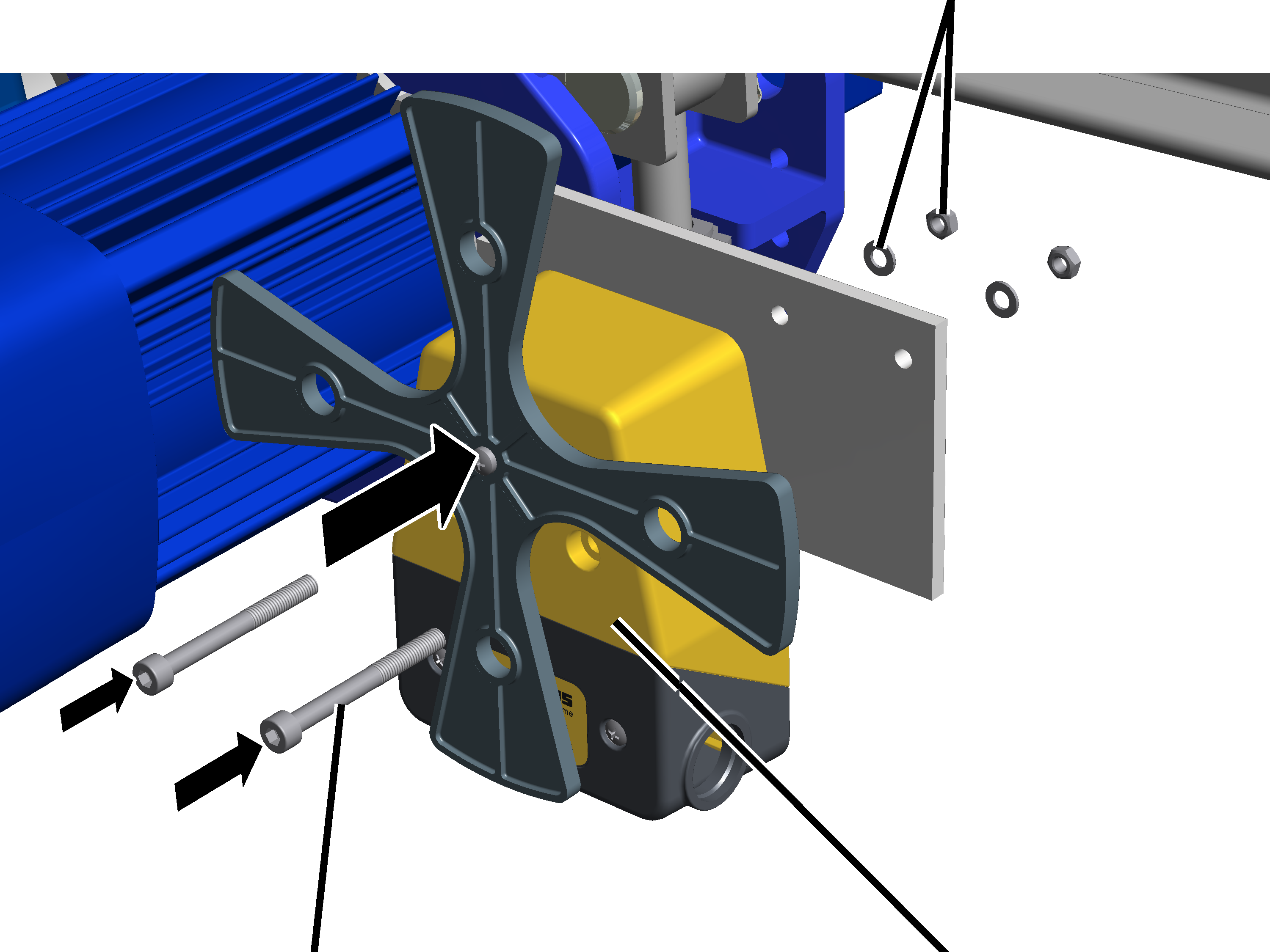

	Sechskantmuttern und Unterlegscheiben

Zylinderschrauben M5x50	Kreuzhebelschalter

Kreuzhebelschalter mit Zylinderschrauben M5x50 (2x), Unterlegscheiben und Sechskantmuttern festschrauben. 3 Nm.

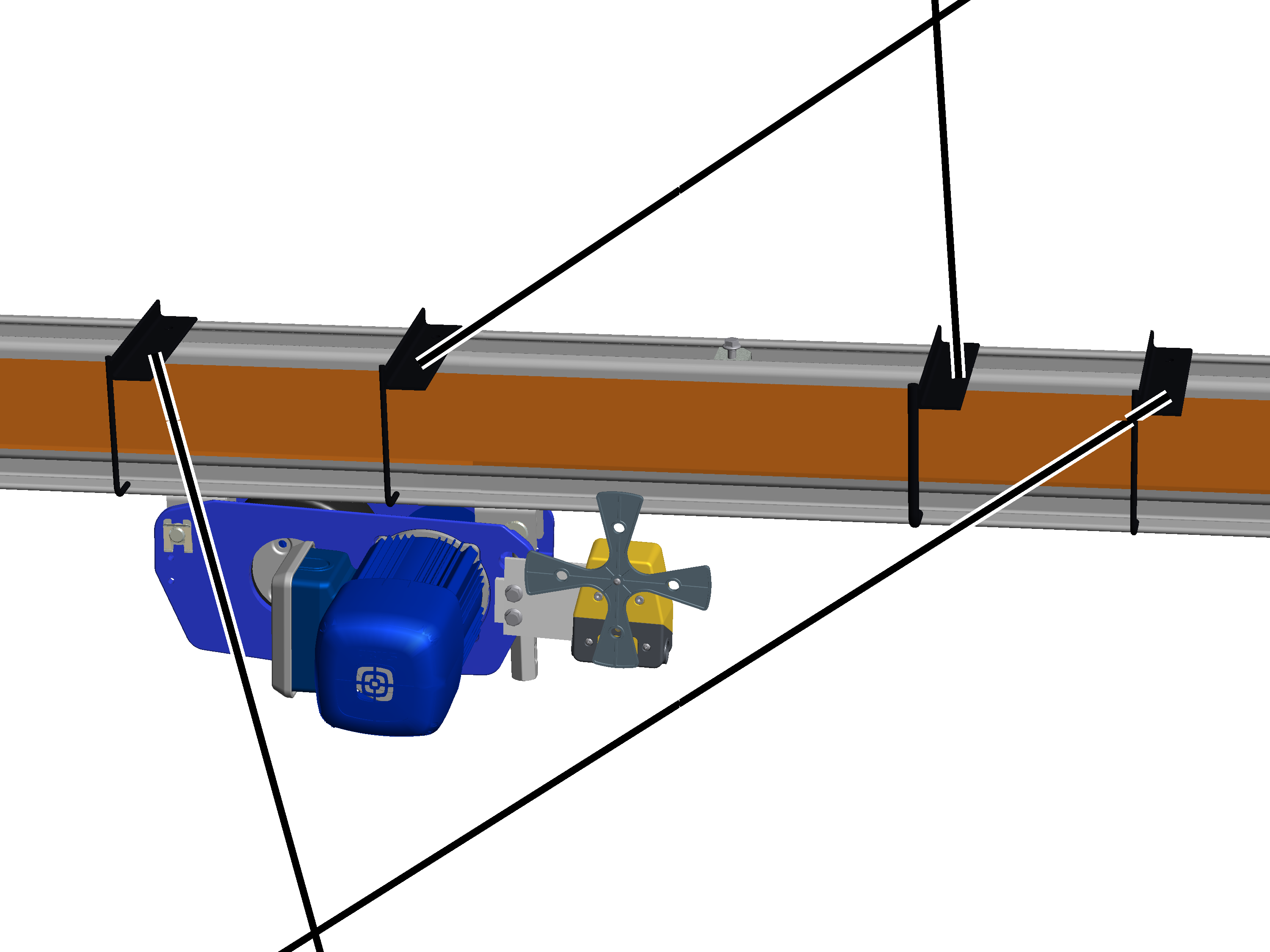

Schaltpunkte für Fahrgrenzschalter festlegen

	Schaltnocken für Vorabschaltung

Schaltnocken für die Endabschaltung

Die Schaltnocken so positionieren, dass der Fahrantrieb an den gewünschten Schaltpunkten schaltet.

─ Bei Vorabschaltung: Zwei Schaltnocken für die Vorabschaltung werden benötigt.

Im Verfahrbereich steht der Kreuzhebelschalter auf Position „0“, im Bereich der Vorabschaltung links steht der Kreuzhebelschalter auf Position „1“ und im Bereich der Vorabschaltung rechts steht der Kreuzhebelschalter auf Position „5“.

─ Bei Vorabschaltung und Endabschaltung: Vier Schaltnocken für die Vorabschaltung und Endabschaltung werden benötigt.

Zusätzlich steht der Kreuzhebelschalter im Bereich der Endabschaltung links auf Position „2“ und im Bereich der Endabschaltung rechts auf Position „4“.

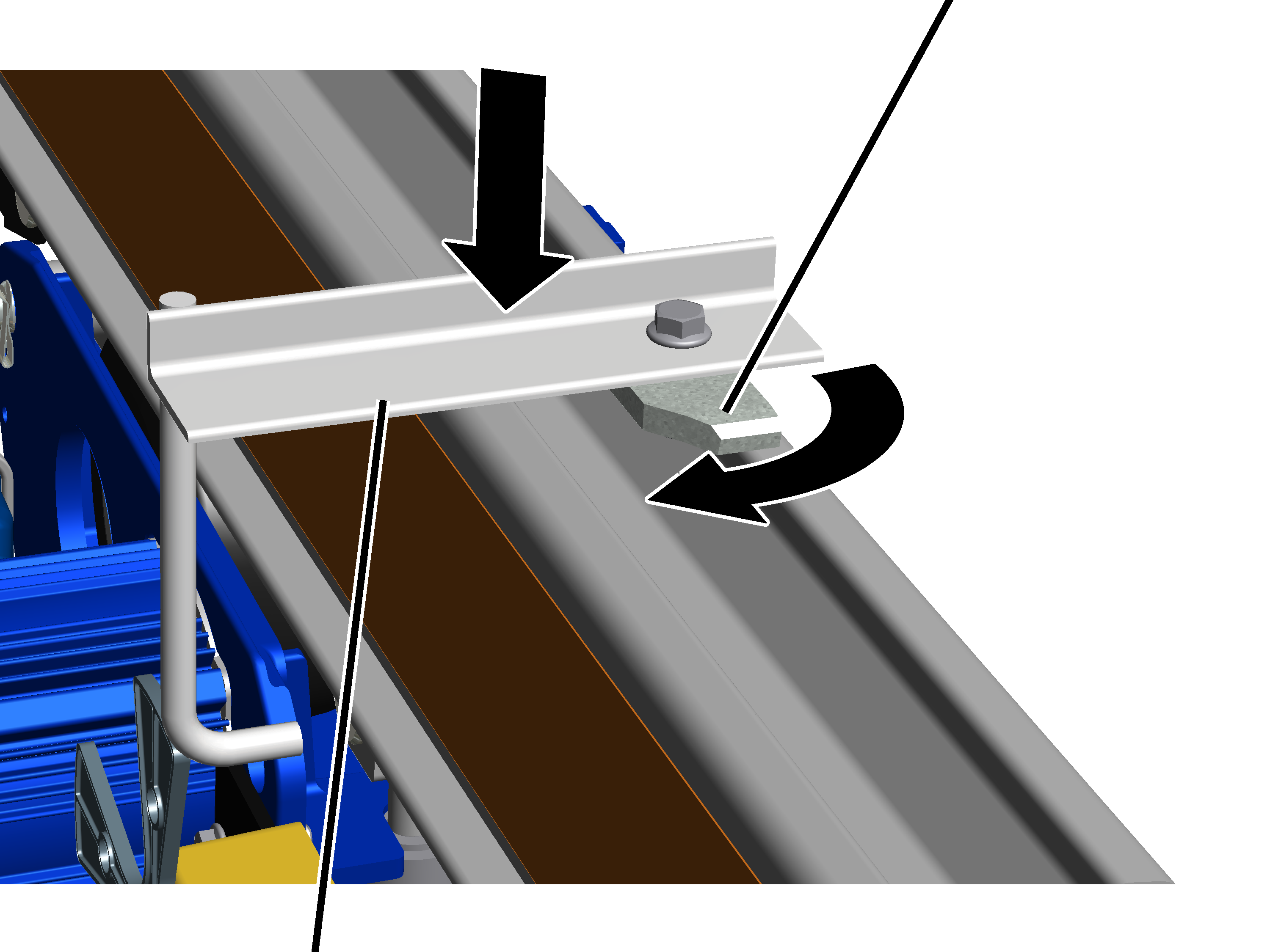

Schaltnocken an HB-Profilschiene montieren

	Kopfmutter

Schaltnocken

Schaltnocken von oben in den Profilkopf der HB-Profilschiene stecken. Dabei die Kopfmutter in den Profilkopf bringen.

Kopfmutter so drehen, dass sie quer im Profilkopf liegen.

Rippschrauben M8x20 an der Kopfmutter festschrauben. 30 Nm.

Nur bei Katzfahrgrenzschalter mit Katzstromzuführung mittels Schleifleitung bei Schützkasten KS30

Dieser Abschnitt gilt nur, wenn die Katzfahrgrenzschalter an der HB-Profilschiene montiert werden müssen. Dies ist der Fall, wenn bei einem Schützkasten KS30 die Katzstromzuführung mittels Schleifleitung realisiert wird.

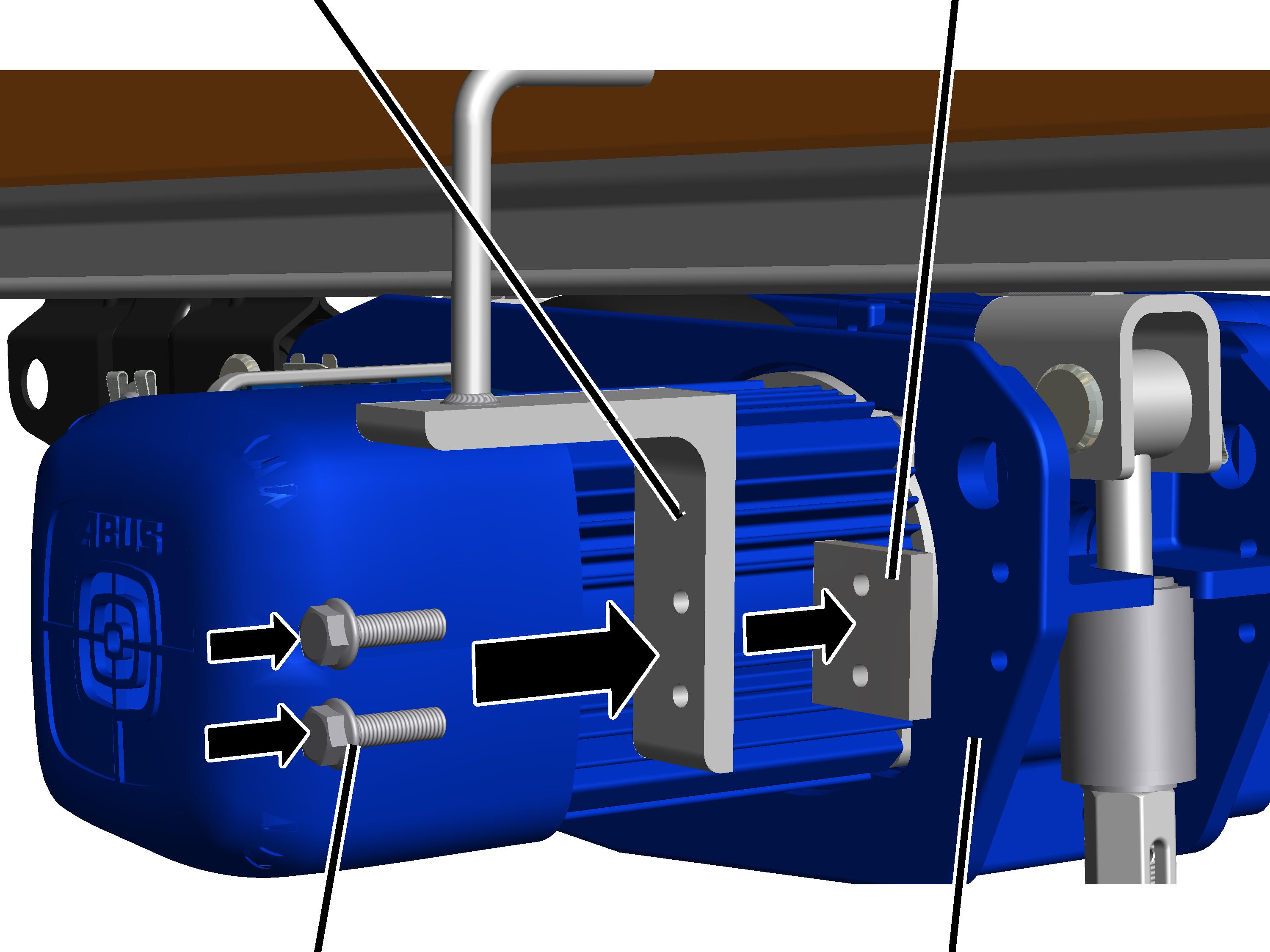

Schaltnocken am Fahrantrieb HBF montieren

Am Fahrantrieb HBF an der vom Kettenzug abgewandten Seite:

Schaltnocken	Distanzblech

Rippschraube	Fahrantrieb HBF

Schaltnocken und Distanzblech am Fahrantrieb HBF mit Rippschrauben M6x30 (2x) anschrauben. 15 Nm.

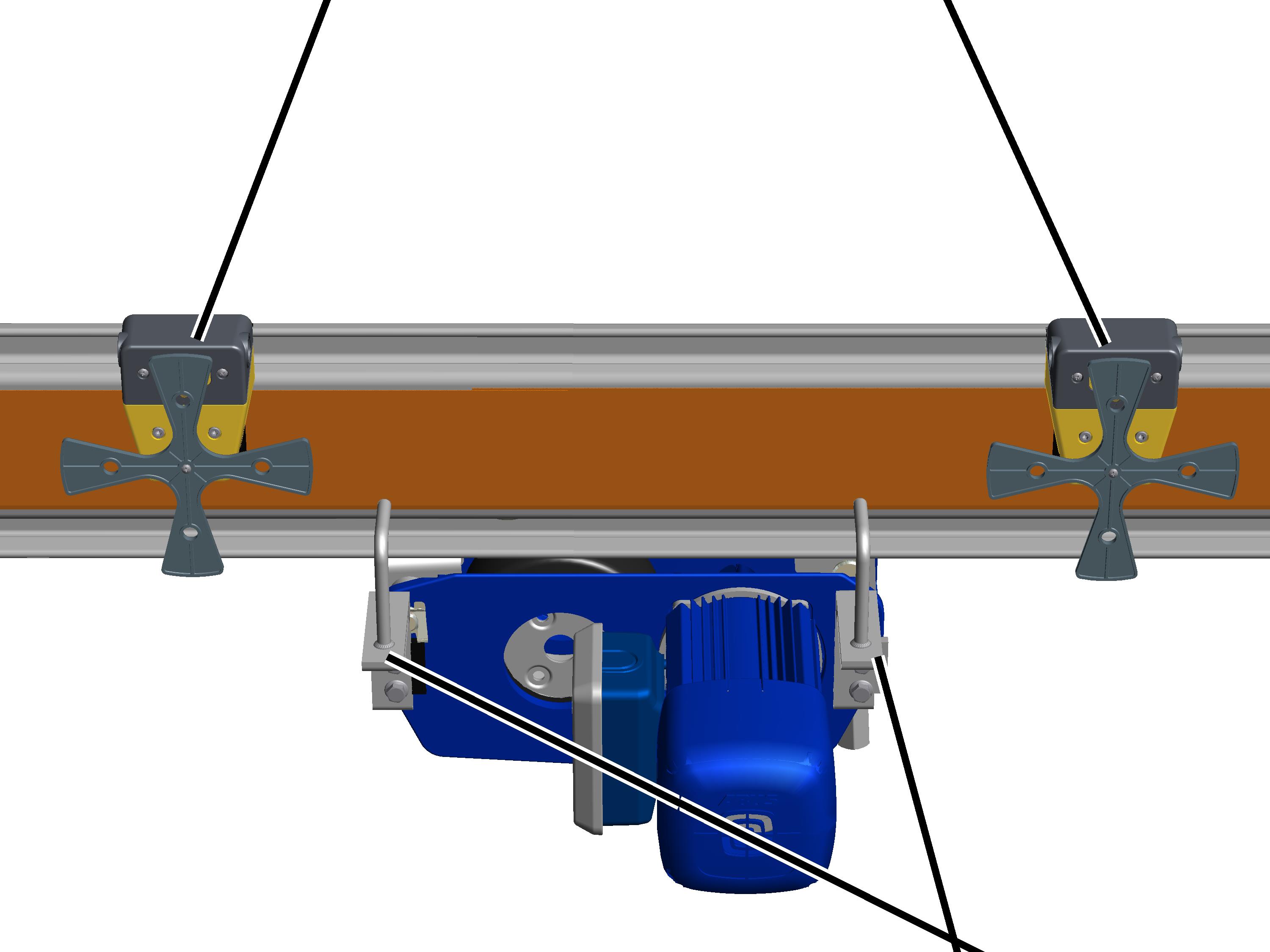

Schaltpunkte für Fahrgrenzschalter festlegen

Kreuzhebelschalter für Fahrtrichtung links	Kreuzhebelschalter für Fahrtrichtung rechts

	Schaltnocken für die Vor- und Endabschaltung

Die Kreuzhebelschalter so positionieren, dass der Fahrantrieb an den gewünschten Schaltpunkten schaltet.

─ Bei Vorabschaltung: Für die Vorabschaltung werden zwei Kreuzhebelschalter und ein Schaltnocken benötigt.

In der jeweiligen Fahrtrichtung schaltet der Schaltnocken die Vorabschaltung.

─ Bei Vorabschaltung und Endabschaltung: Für die Vorabschaltung und Endabschaltung werden zwei Kreuzhebelschalter und zwei Schaltnocken benötigt.

In der jeweiligen Fahrtrichtung schaltet zuerst der jeweils erste Schaltnocken die Vorabschaltung und danach der jeweils zweite Schaltnocken die Endabschaltung.

─ Der Kreuzhebelschalter mit der kurzen Anschlussleitung wird an der Seite am Kranträger montiert, an der die Kransteuerung montiert ist. Der Kreuzhebelschalter mit der langen Anschlussleitung wird am gegenüberliegenden Ende des Kranträgers montiert.

Kreuzhebelschalter an HB-Profilschiene montieren

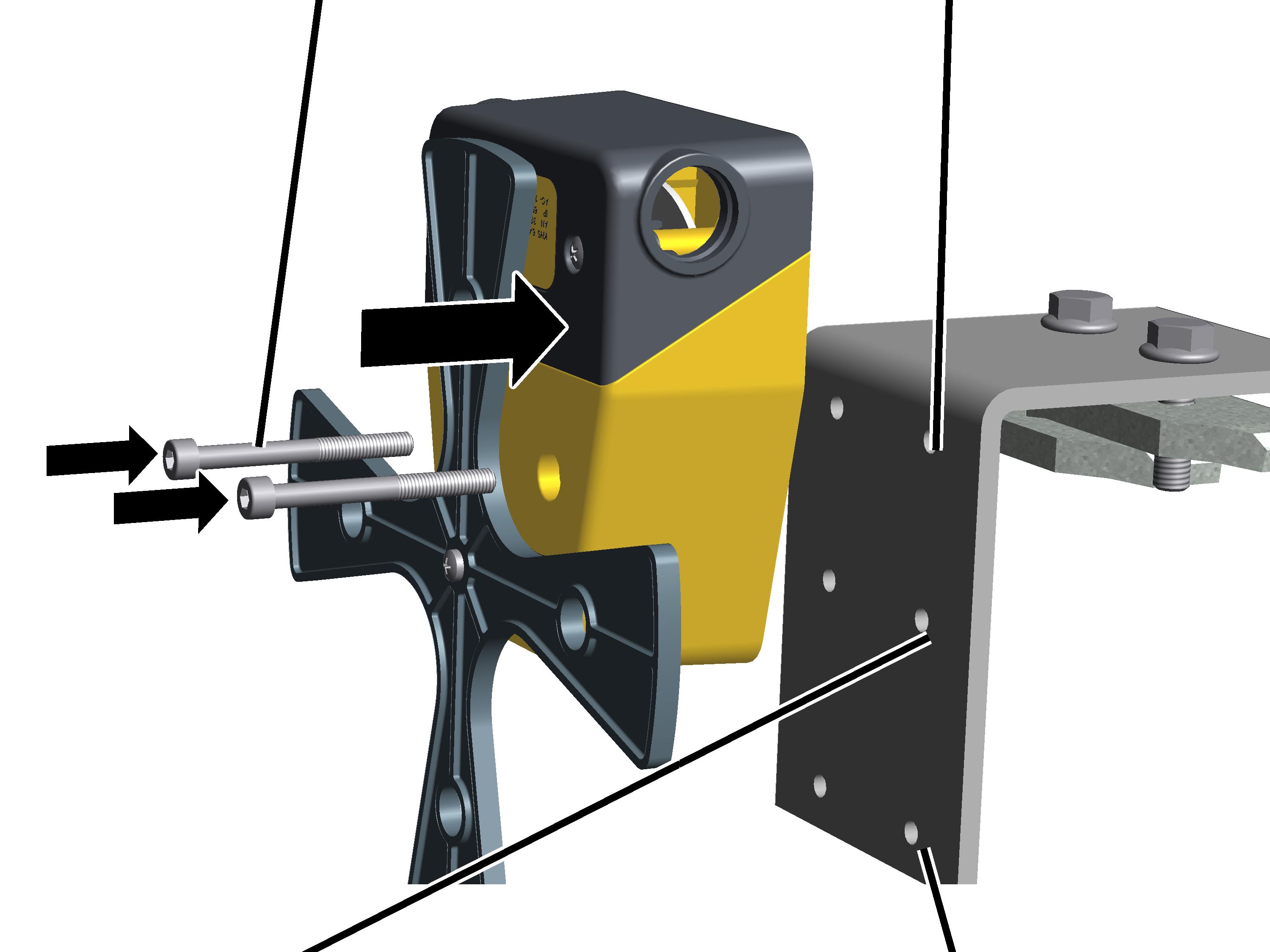

Zylinderschrauben	Bohrungen für HB 150

Bohrungen für HB190	Bohrungen für HB240

Kreuzhebelschalter mit Zylinderschrauben M5x50, Scheiben und Sechskantmutter M5 (je 2x) an Befestigungswinkel schrauben. 3 Nm.

─ Bei HB150: Die oberen Bohrungen verwenden.

─ Bei HB190: Die mittleren Bohrungen verwenden.

─ Bei HB240: Die unteren Bohrungen verwenden.

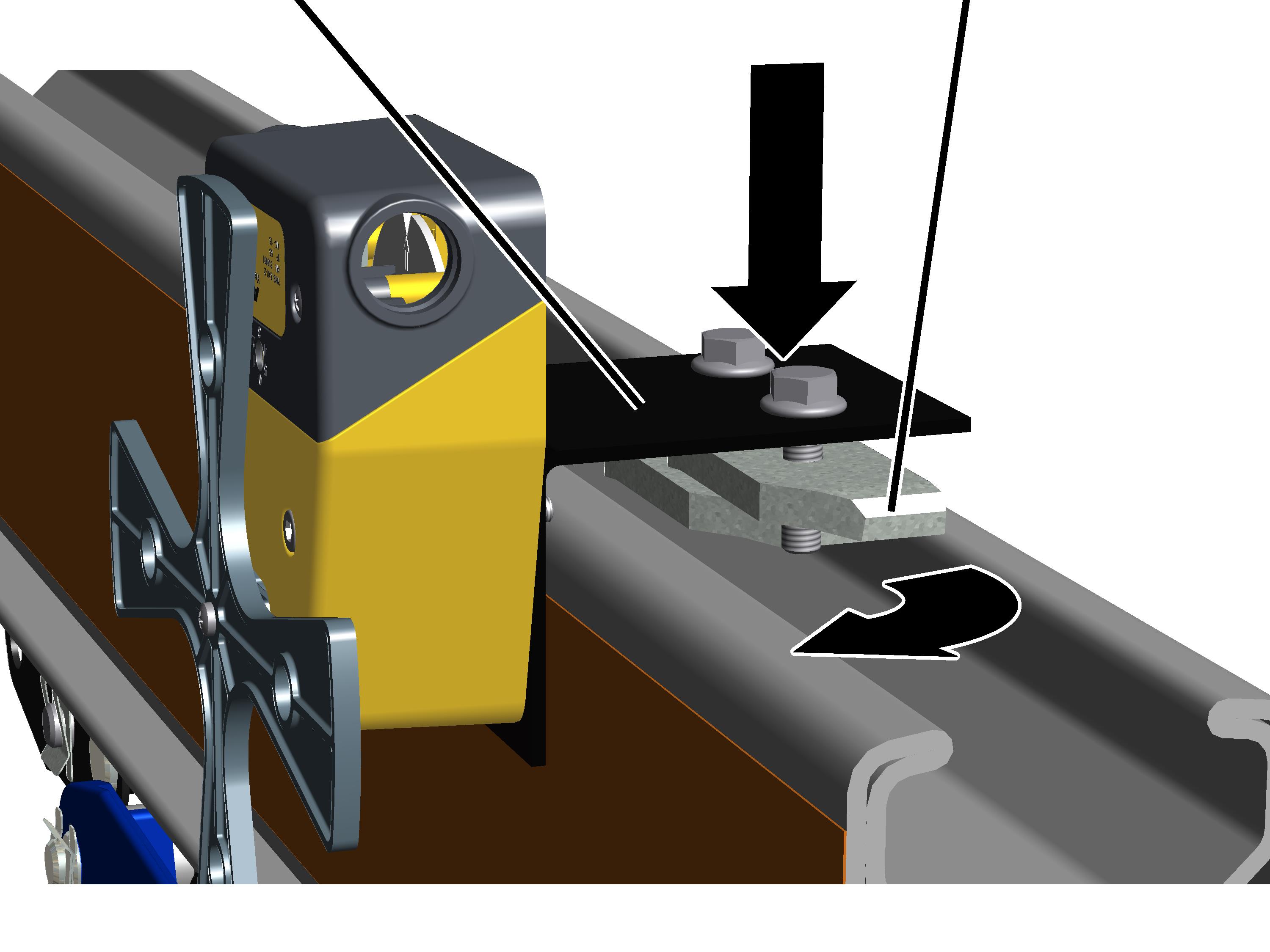

Befestigungswinkel mit Kreuzhebelschalter	Kopfmutter (2x)

Befestigungswinkel mit Kreuzhebelschalter von oben in den Profilkopf der HB-Profilschiene stecken. Dabei die Kopfmuttern (2x) in den Profilkopf bringen.

Kopfmuttern so drehen, dass sie quer im Profilkopf liegen.

Rippschrauben an den Kopfmuttern festschrauben. 25 Nm.
