Nur bei Funksteuerung ABURemote

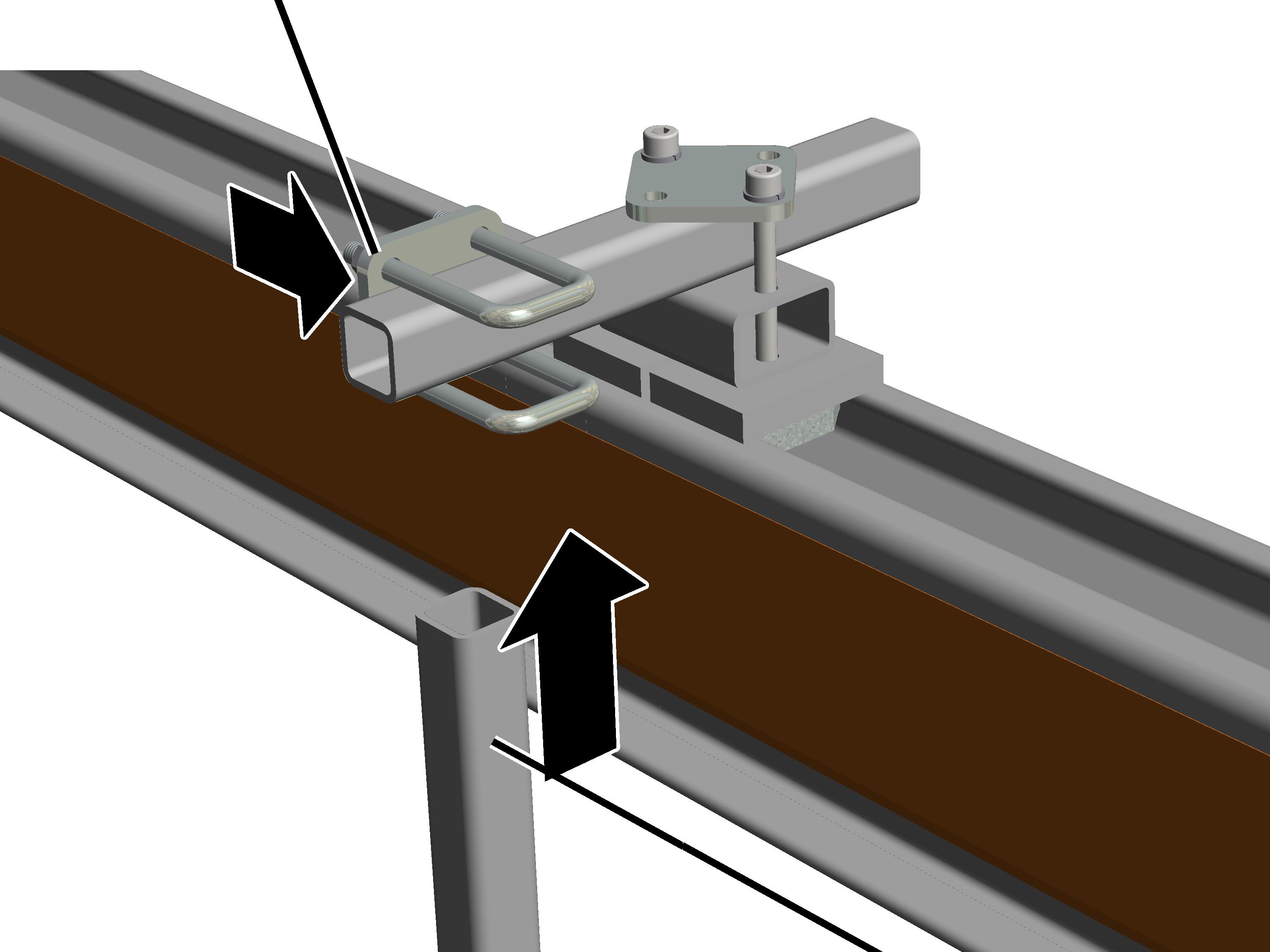

Klemmeinheit für Empfänger montieren
An der Seite, an der der Empfänger montiert werden soll:
|
| |
|
Quadratrohr |
Klemmeinheit im Profilkopf |
Klemmeinheit wie auf dem
Bild gezeigt in den Profilkopf stecken. Dabei die Kopfmutter in den Profilkopf
bringen.
Quadratrohr in die
Klemmeinheit schieben.
Klemmeinheit noch nicht festschrauben, damit
später der Empfänger noch ausgerichtet werden kann.
|
Rohrschelle |
|
|
| |
|
|
Senkrechtes Quadratrohr |
Rohrschelle auf das
Quadratrohr schieben.
Senkrechtes Quadratrohr
von unten in die Rohrschelle schieben.
Rohrschelle festschrauben.
25 Nm.

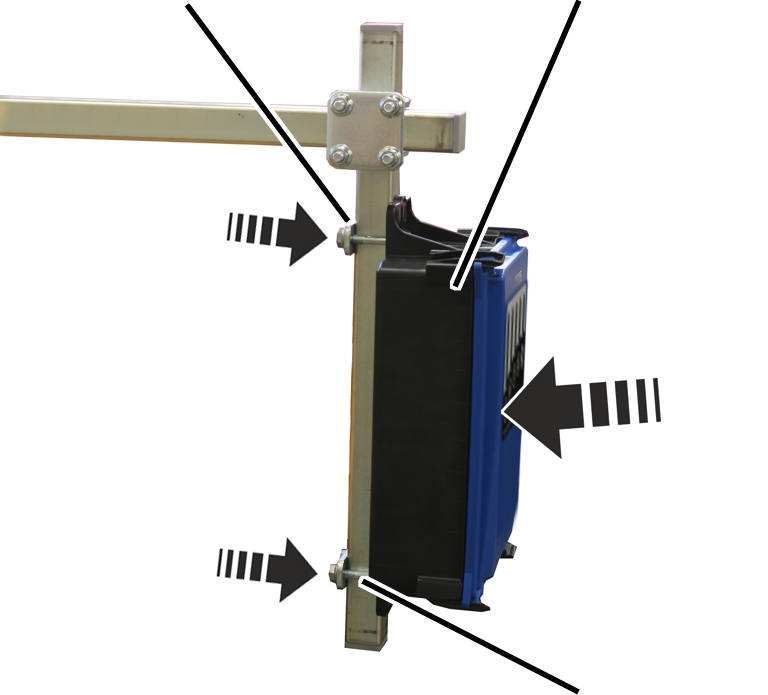

Empfänger montieren
|
Platte |
Empfänger |
|
| |
|
|
Gewindebügel |
Gewindebügel (2x) durch
die Laschen am Empfänger stecken.
Empfänger mit den
Gewindebügeln von vorne auf das senkrechte Quadratrohr schieben.
Platten von der Rückseite
auf Gewindebügel stecken.
Platten mit Rippmuttern M8
festschrauben. 25 Nm.
Anschlussleitungen anschließen
Anschlussleitungen im
Empfänger anschließen. Siehe Schaltplan.
Anschlussleitung vom
Empfänger am Quadratrohr entlang zur Steuerung legen.
Anschlussleitung mit
Kabelbindern befestigen.
