Si le câble est endommagé ou si le nombre de fils cassés est supérieur au nombre autorisé (voir « Contrôle du câble »), il doit être remplacé.

Si le guidage du câble est endommagé (voir « Contrôle du guidage du câble »), il doit être remplacé.

Le câble et le guidage du câble sont des pièces d'usure très sollicitées par la charge. Ces pièces s'usent mutuellement en cours d'utilisation. Il est donc nécessaire de toujours remplacer en même temps le câble et le guidage du câble.

Le câble est un câble de levage spécial à force de rupture très élevée. Il atteint une durée de vie nettement plus longue qu'un câble normal. Pour cette raison, utiliser uniquement des câbles spéciaux ABUS.

Ces consignes de sécurité s'appliquent spécialement au changement de câble :

─     Bloquer largement l'accès à la surface de travail en dessous du treuil à câble.

─     Nettoyer le sol de façon à ce qu'il soit propre et rangé.

Cela réduit la souillure du nouveau câble.

─     S'il n'y a pas de dispositif de déroulement du câble, une surface libre suffisante est nécessaire.

─     À proximité de la plateforme élévatrice et du moufle inférieur, positionner un conteneur pour ferraille ou autre réceptacle similaire pour y mettre l'ancien câble.

─     Si le diamètre du câble dépasse 11 mm, le changement de câble doit être effectué par deux personnes.

   Amener le crochet de levage en dessous de la zone de fin de course supérieure.

   Mesurer et noter la position du crochet de levage.

Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.

Sur le premier tambour à câble :

   Laisser tourner par moteur le câble du tambour à câble.

Quelques enroulements de câble devraient rester encore sur le tambour à câble.

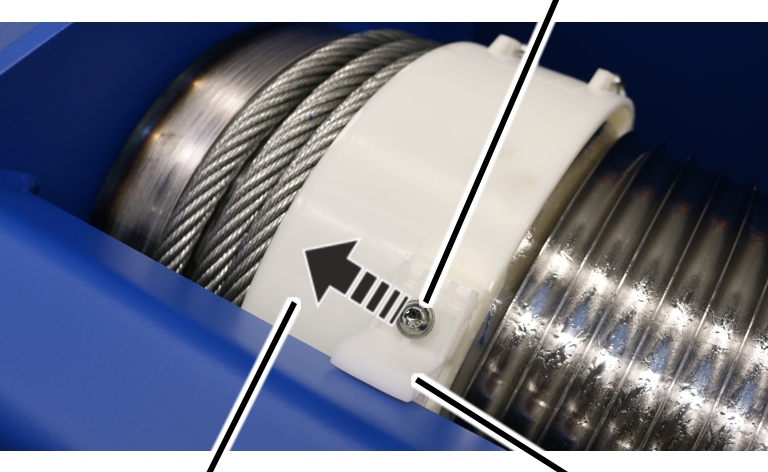

   Dévisser l'entraîneur.

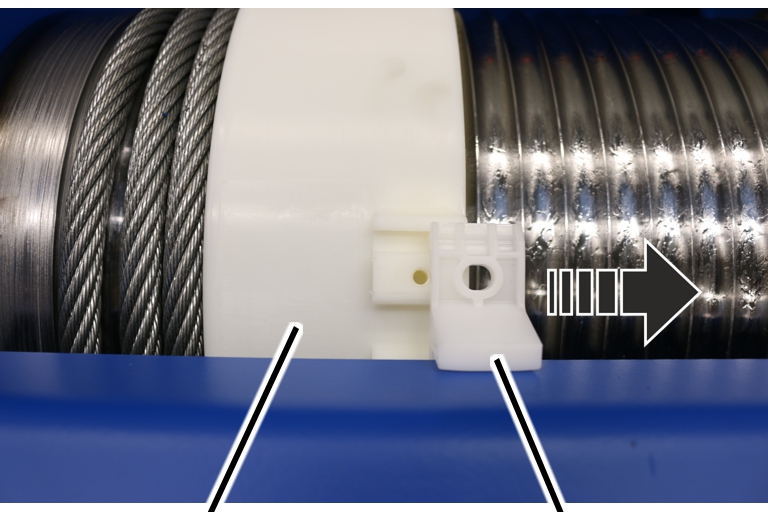

   Repousser latéralement l'entraîneur de l'anneau guide-câble.

●   L'anneau guide-câble peut maintenant tourner librement sur le tambour à câble.

Sur le premier tambour à câble :

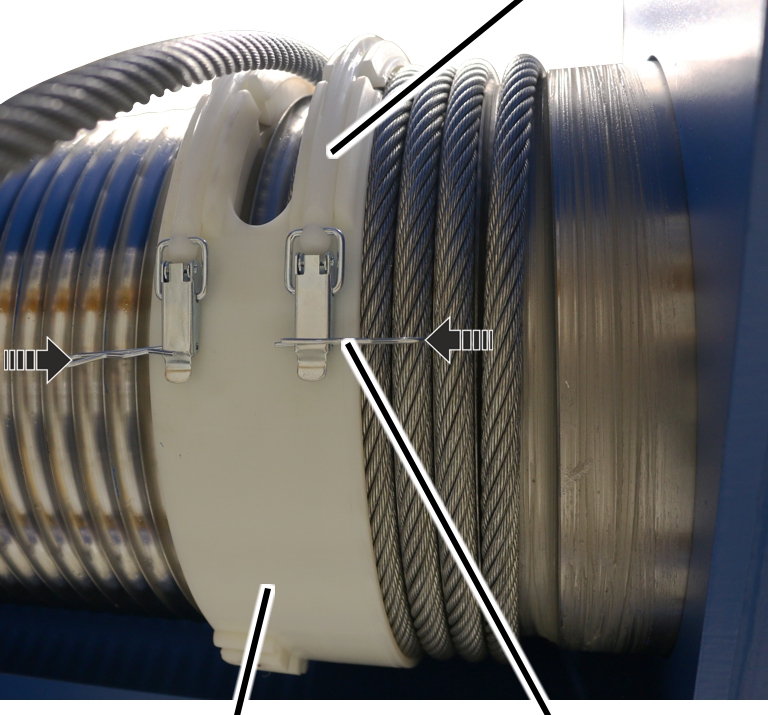

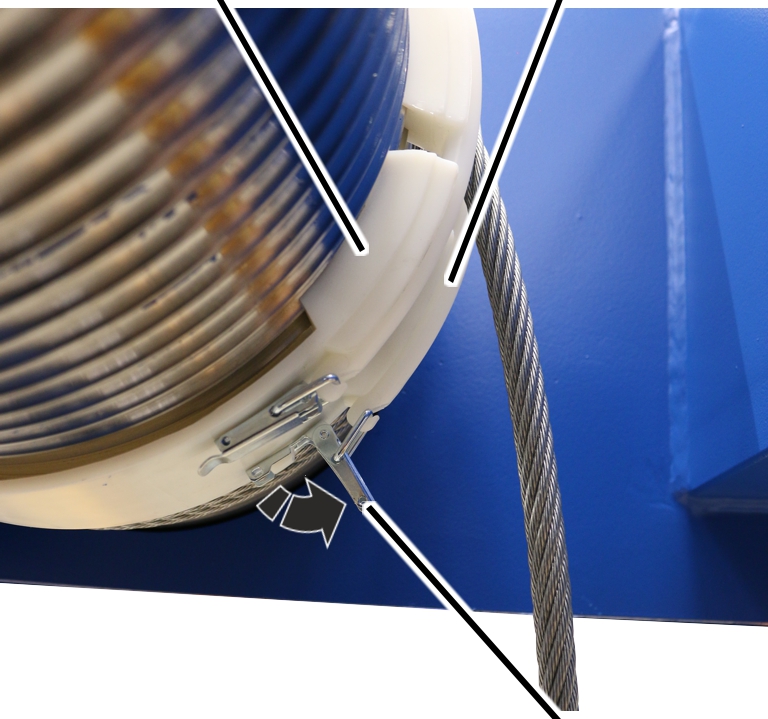

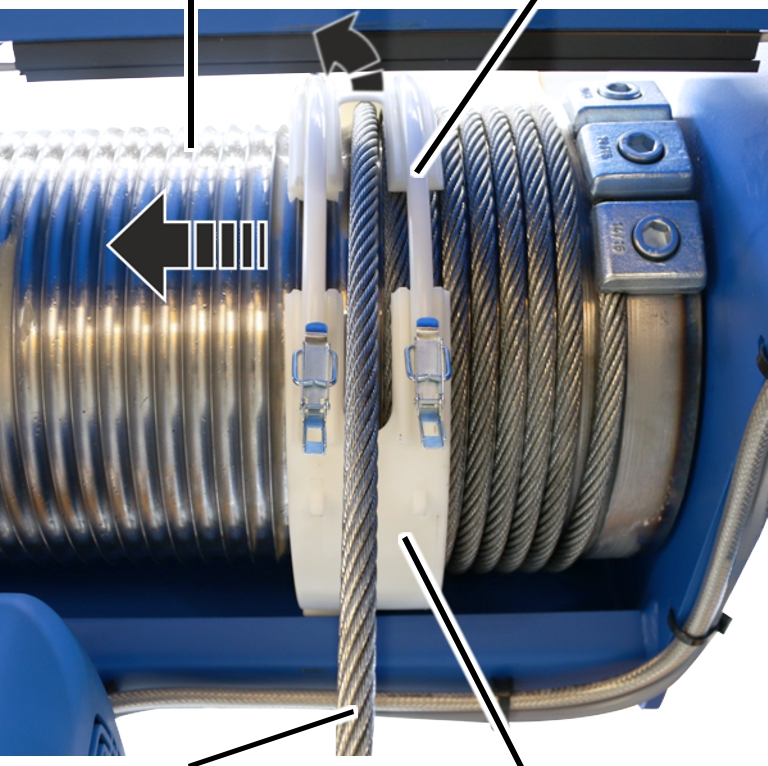

   Retirer la goupille élastique des éléments de serrage de l'anneau guide-câble.

   Ouvrir et desserrer le levier de tension de l'élément de serrage de l'anneau guide-câble.

   Retirer du tambour à câble l'anneau guide-câble avec les éléments de serrage.

Sur le premier tambour à câble :

   Laisser tourner par moteur le câble du tambour à câble.

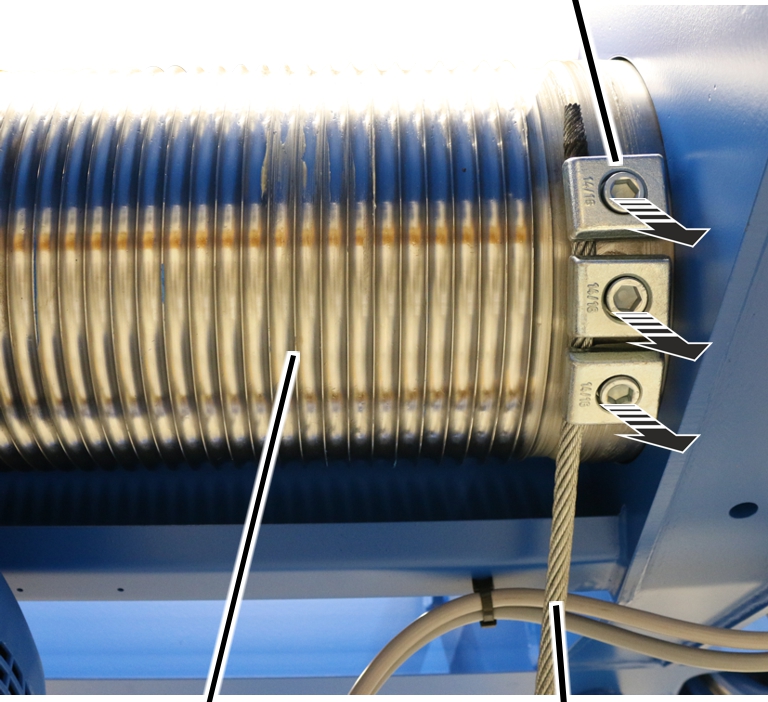

   Desserrer les points fixes d'extrémité.

   Retirer complètement le câble du tambour à câble.

   Sécuriser le câble contre les risques de chute et le déposer de manière contrôlée sur le sol du bâtiment.

Sur le premier tambour à câble :

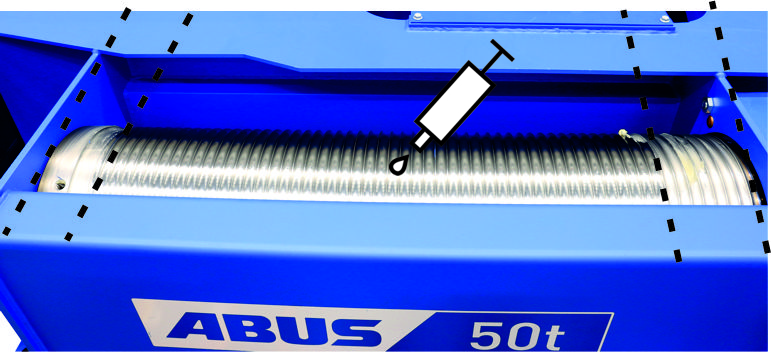

   Nettoyer le tambour à câble.

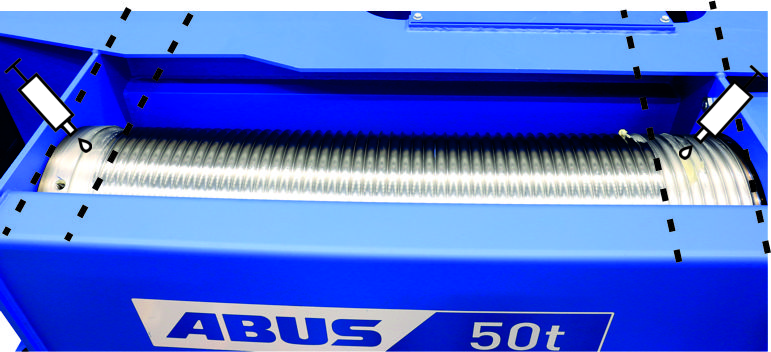

   Lubrifier le tambour à câble du début jusqu'à la 8e/10e spire environ.

   Lubrifier le tambour à câble derrière la dernière spire.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».

   Lubrifier le tambour à câble après la 8e/10e spire jusqu'à la dernière spire.

Lubrifiant : « Chainlife S ». Voir «Lubrifiants».

Sur le deuxième tambour à câble :

   Remonter le câble à l'aide du moteur jusqu'à ce que l'extrémité libre du câble se trouve à 2 m devant la première poulie de renvoi du moufle inférieur.

   Enfiler le tire-câble tressé sur l'ancienne et la nouvelle extrémité de câble.

   Fixer le tire-câble avec un ruban adhésif en tissu.

Le ruban adhésif en tissu doit être collé de la manière la plus lisse possible pour empêcher la formation de joints et pour que le câble puisse être tiré uniformément.

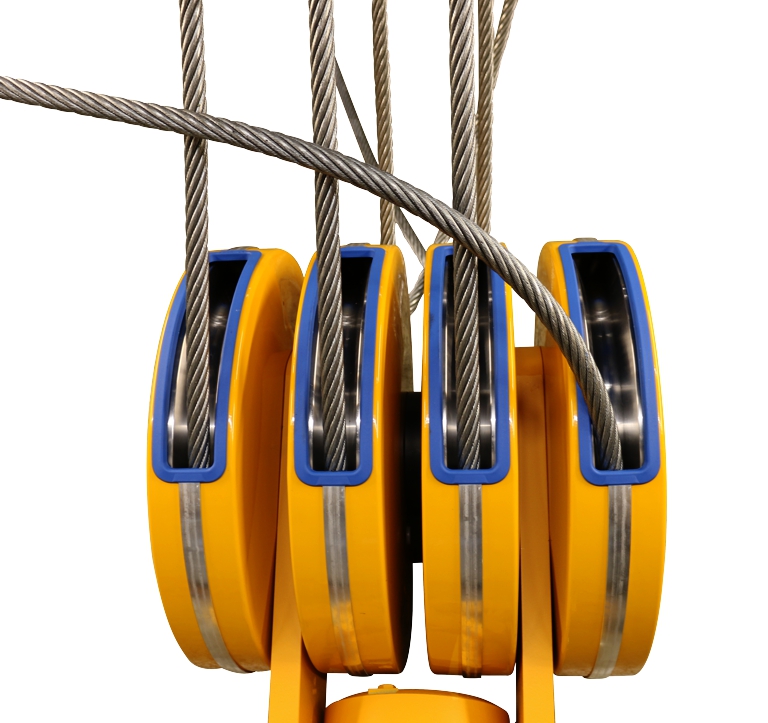

   Tirer sur le câble jusqu'à ce que la nouvelle extrémité de câble passe par toutes les poulies de renvoi et arrive au deuxième tambour à câble.

Tendre le câble et le mettre en place sans torsion !

Remarque

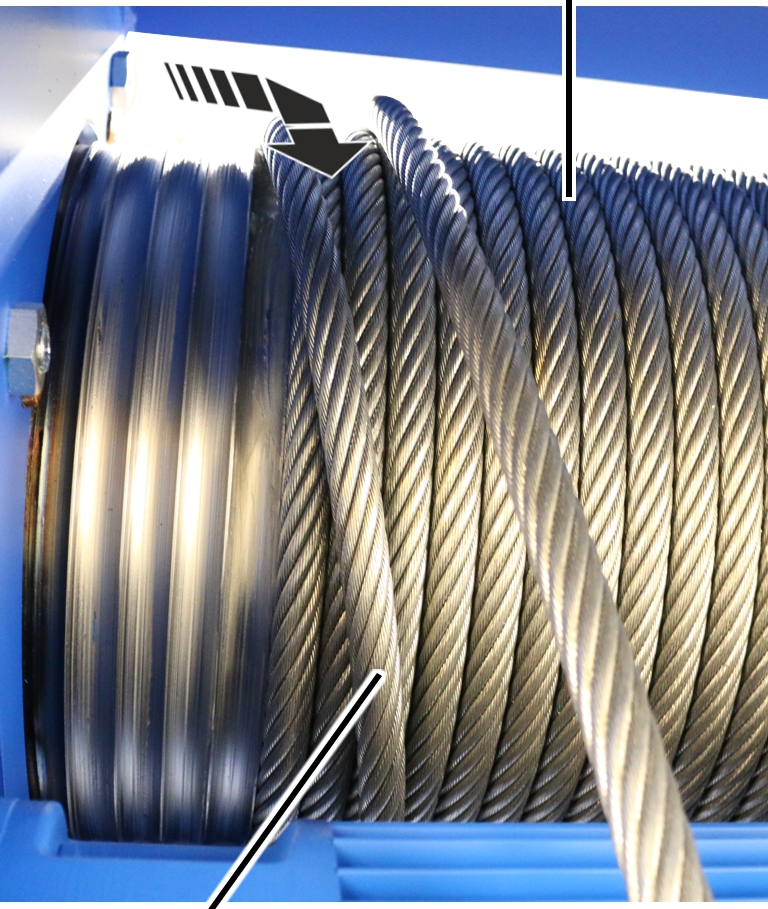

Si le tambour à câble est entièrement plein, le câble doit être enroulé deux fois sur le tambour dans le sens inverse.

En cas de manque de place sur le tambour à câble :

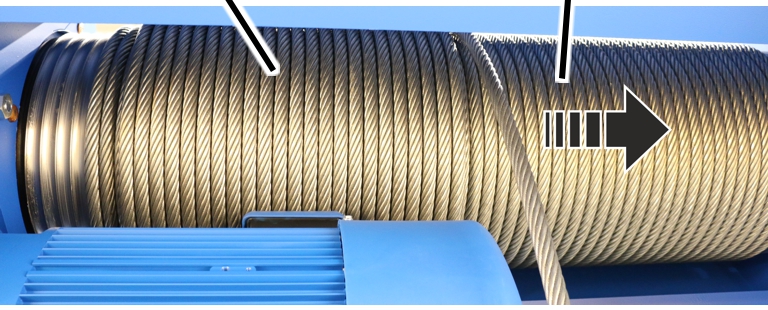

   Croiser le câble et enrouler la deuxième couche à vitesse de levage lente.

   Enrouler deux fois le câble jusqu'à ce que la nouvelle extrémité du câble soit arrivée sur le deuxième tambour à câble.

Sur le deuxième tambour à câble :

   Fixer la nouvelle extrémité de câble.

   Retirer le tire-câble tressé.

   Laisser tourner par moteur le câble du tambour à câble.

   Desserrer les points fixes d'extrémité.

   Retirer complètement le câble du tambour à câble.

   Sécuriser le câble contre les risques de chute et le déposer de manière contrôlée.

La meilleure solution est de placer en dessous du treuil à câble un container à déchets dans lequel le câble pourra être directement déposé.

Sur le deuxième tambour à câble :

   Nettoyer le tambour à câble.

   Lubrifier le tambour à câble du début jusqu'à la 8e/10e spire environ.

   Lubrifier le tambour à câble derrière la dernière spire.

Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».

   Lubrifier le tambour à câble après la 8e/10e spire jusqu'à la dernière spire.

Lubrifiant : « Chainlife S ». Voir «Lubrifiants».

Remarque

Le câble doit être amené au deuxième tambour à câble avant les mouflages du moufle inférieur afin que le câble ne soit pas tordu ni amené au tambour à câble entre les mouflages du câble !

Sur le deuxième tambour à câble :

   Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion.

   Nettoyer minutieusement les vis à tête cylindrique des points fixes d'extrémité.

Les vis à tête cylindrique étaient auparavant vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.

Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.

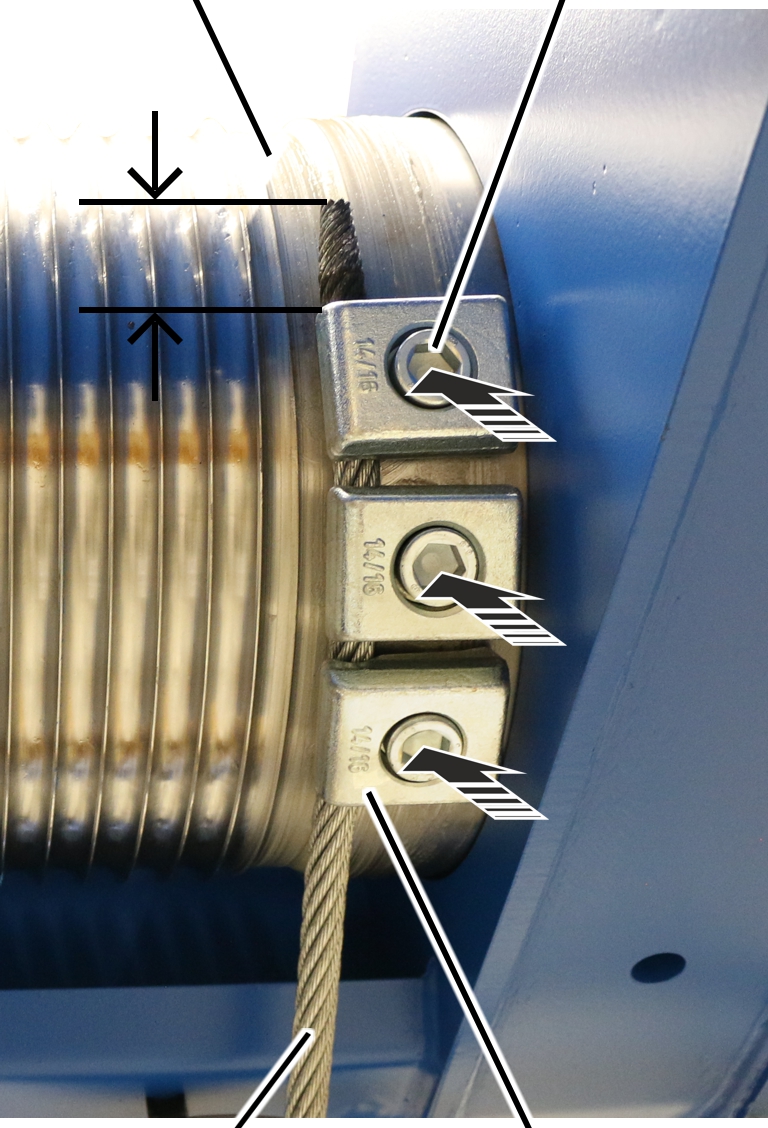

   Pousser le câble sous les points fixes d'extrémité de manière à ce que la surlongueur du câble mesure environ 30°mm.

   Visser les points fixes d'extrémité avec la vis à tête cylindrique et bloquer avec du frein filet (résistance moyenne).

   Tendre le câble et l'enrouler fermement et sans torsion 6 à 8 tours sur le tambour à câble.

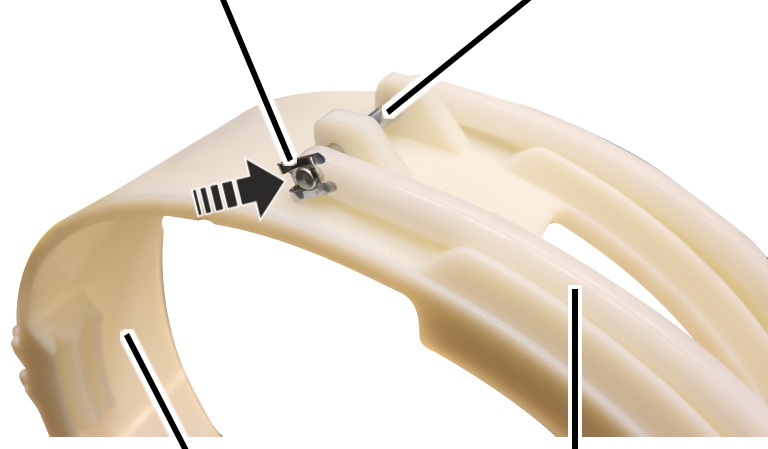

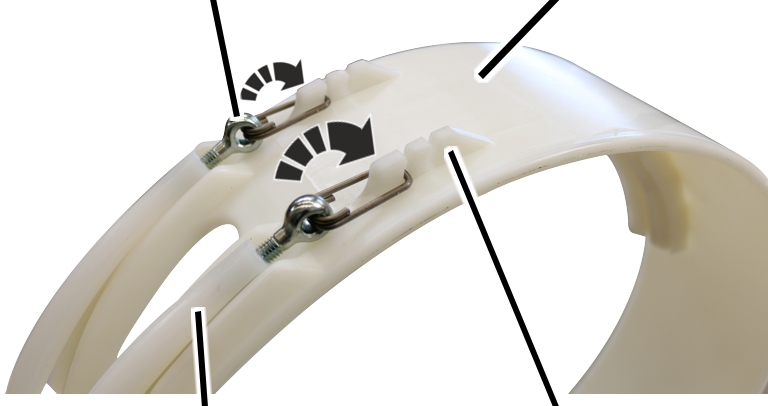

Dans le cas d'un guidage du câble pour GM 5000 à GM 7000, les éléments de serrage doivent être fixés à l'anneau guide-câble.

Dans le cas d'un guidage du câble pour GM 800 à GM 3000, un prémontage n'est pas nécessaire. Dans ce cas, on peut sauter ce chapitre.

Sur le deuxième tambour à câble :

   Tirer sur le tambour à câble l'anneau guide-câble avec les éléments de serrage.

   Positionner le câble entre les éléments de serrage.

   Contrôler que les deux extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à câble.

Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.

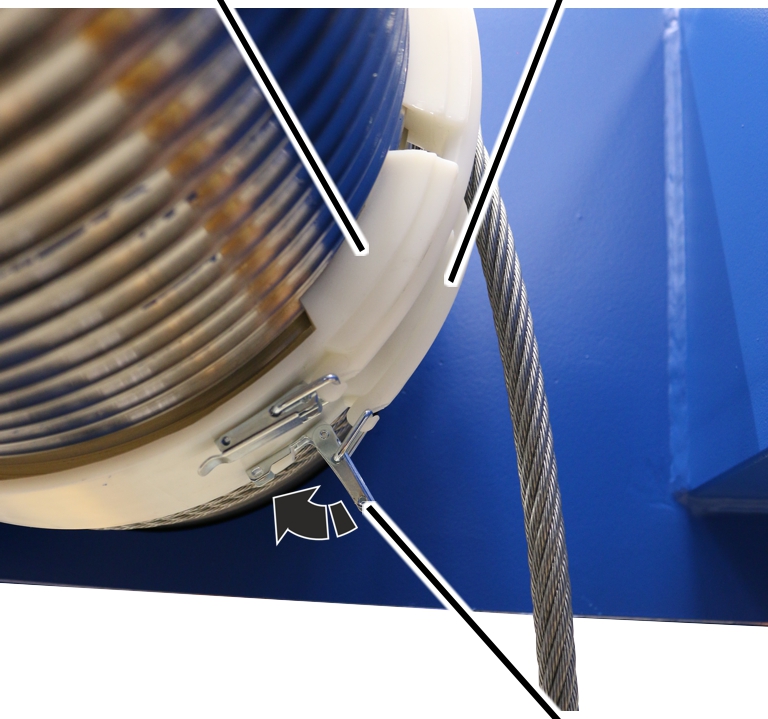

   Accrocher le levier de tension des éléments de serrage dans l'anneau guide-câble, puis fermer.

Si nécessaire :

   Rouvrir le levier de tension et régler l'anneau guide-câble avec les vis à œil de manière à ce que l'anneau guide-câble repose solidement sur le câble, mais puisse quand même tourner librement.

   Pousser la goupille élastique dans les leviers de tension des éléments de serrage.

Sur le deuxième tambour à câble :

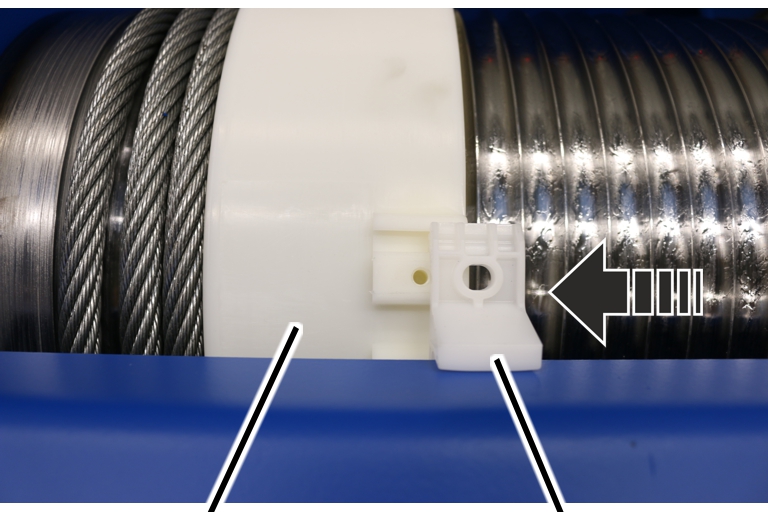

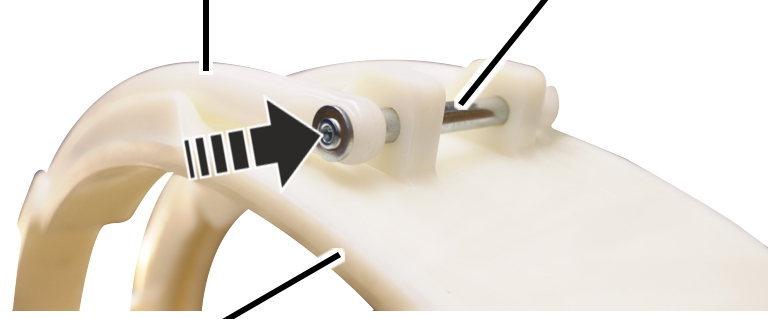

   Placer l'entraîneur sur le logement du tambour et le pousser latéralement dans l'anneau guide-câble.

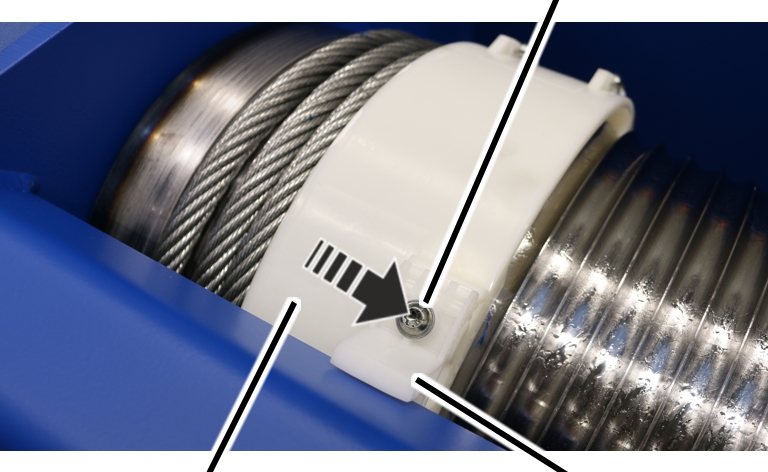

   Visser l'entraîneur avec la vis autotaraudeuse M6x16. 5 Nm.

Sur le premier tambour à câble :

   Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion.

   Nettoyer minutieusement les vis à tête cylindrique des points fixes d'extrémité.

Les vis à tête cylindrique étaient auparavant vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.

Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.

   Pousser le câble sous les points fixes d'extrémité de manière à ce que la surlongueur du câble mesure environ 30°mm.

   Visser les points fixes d'extrémité avec la vis à tête cylindrique et bloquer avec du frein filet (résistance moyenne).

   Tendre le câble et l'enrouler fermement et sans torsion 6 à 8 tours sur le tambour à câble.

Dans le cas d'un guidage du câble pour GM 5000 à GM 7000, les éléments de serrage doivent être fixés à l'anneau guide-câble.

Dans le cas d'un guidage du câble pour GM 800 à GM 3000, un prémontage n'est pas nécessaire. Dans ce cas, on peut sauter ce chapitre.

Remarque

Avant le montage du deuxième guidage du câble, il faut que le même nombre de spires se trouve sur les deux tambours à câble, c'est-à-dire 5 à 6 spires avant le guidage du câble.

Sur le premier tambour à câble :

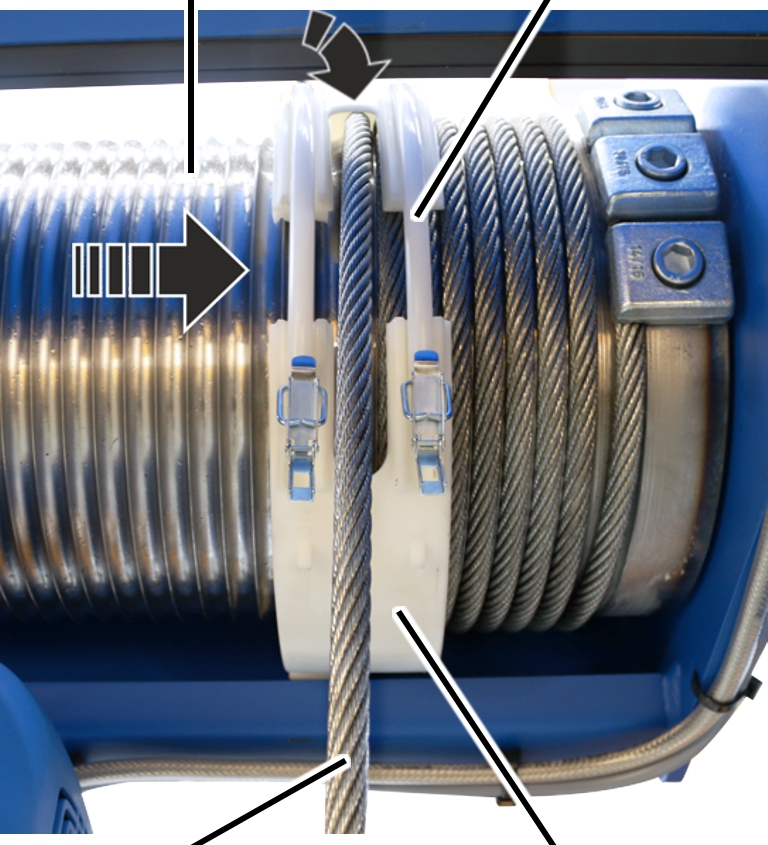

   Tirer sur le tambour à câble l'anneau guide-câble avec les éléments de serrage.

   Positionner le câble entre les éléments de serrage.

   Contrôler que les deux extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à câble.

Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.

   Accrocher le levier de tension des éléments de serrage dans l'anneau guide-câble, puis fermer.

Si nécessaire :

   Rouvrir le levier de tension et régler l'anneau guide-câble avec les vis à œil de manière à ce que l'anneau guide-câble repose solidement sur le câble, mais puisse quand même tourner librement.

   Pousser la goupille élastique dans les leviers de tension des éléments de serrage.

Sur le premier tambour à câble :

   Placer l'entraîneur sur le logement du tambour et le pousser latéralement dans l'anneau guide-câble.

   Visser l'entraîneur avec la vis autotaraudeuse M6x16. 5 Nm.

   Enrouler complètement le câble par moteur.

   Placer le crochet de levage dans la position précédemment notée.

   Ouvrir le couvercle du boîtier de sélecteur de fin de course levage du tambour à câble.

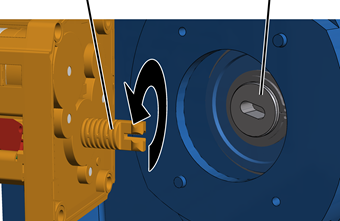

   Tourner l'arbre du fin de course de réducteur de manière à l'aligner sur le trou oblong de la bride du palier du tambour à câble.

   Introduire l'arbre du fin de course de réducteur dans le trou oblong de la bride du palier et placer le fin de course sur les deux chevilles.

   Visser le fin de course de réducteur avec les vis en matière plastique B6,3x25. 3 Nm.

   Enficher le connecteur du câble de connexion sur la platine de contacteurs à cames.

   Fermer le couvercle du logement.

Si les points de commutation sont décalés :

Normalement, le réglage du fin de course de levage après le remplacement du câble peut être supprimé dans beaucoup de cas, la position du crochet de levage ayant été auparavant mesurée, puis rejointe. Dans certains cas (par ex. si le câble est très endommagé ou mal enroulé sur le tambour à câble), il se peut que les points de commutation doivent être reréglés.

   Réinitialiser les points de commutation du limiteur de course inférieure, du limiteur de course supérieure et du limiteur de course de secours.

Pour système électrique 3 ABUS avec commande par contacteurs : voir le manuel du produit « Fin de course de réducteur ABUS ».

Pour système électrique 3 ABUS avec ABULiner : voir le manuel du produit « Commande à variateur de fréquence de la vitesse de levage pour système électrique 3 ABUS »
