Montage du treuil à câble sur la poutre principale

Si le treuil à câble n'est pas encore monté, poursuivre ici. Sinon, ignorer cette section.

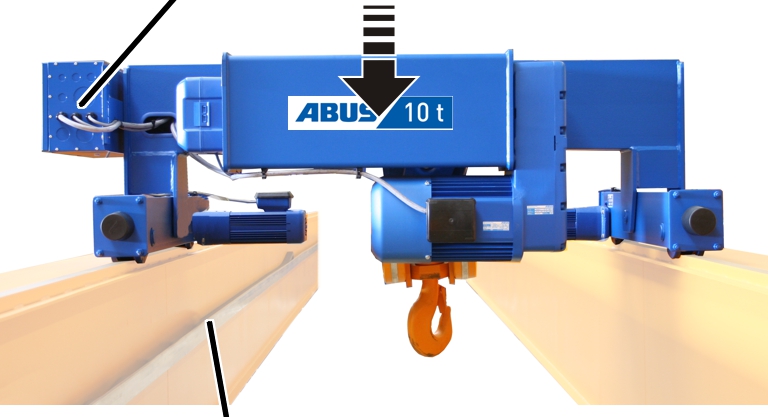

Déposer le chariot de direction avec les galets sur le rail du chariot de direction.

Uniquement en cas d'utilisation de galets de guidage : ne pas déposer le chariot de direction avec les galets de guidage. Ceux-ci seraient sinon endommagés.

Contrôler si tous les galets sont bien en contact avec le rail du chariot de direction.

Uniquement pour motoréducteur du dispositif de levage GM 5000 et GM 6000

La protection anti-soulèvement doit être montée sur le chariot de direction. Elle se compose d'un crochet situé en dessous de la semelle supérieure de la poutre principale. Elle empêche le chariot de direction de tomber de la poutre principale, même en cas d'accidents ou autres.

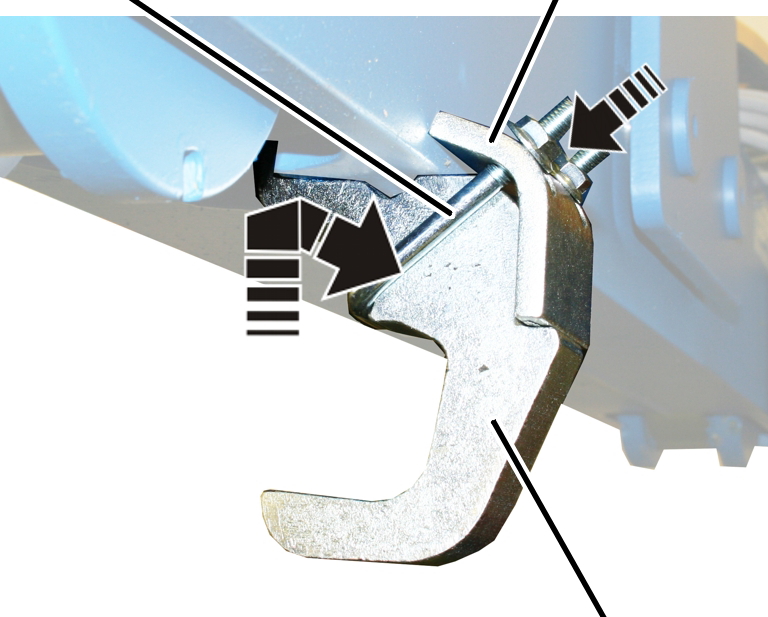

Étrier fileté	Étrier de serrage

	Protection anti-soulèvement

Placer l'étrier de serrage et l'étrier fileté sur la protection anti-soulèvement.

Depuis le bas, accrocher dans l'ouverture la protection anti-soulèvement au niveau du galet non entraîné.

Visser l'étrier de serrage avec les 2 écrous à côtes M8. 25 Nm.

Uniquement pour motoréducteur du dispositif de levage GM 7000 avec mouflage 10/2 et 12/2

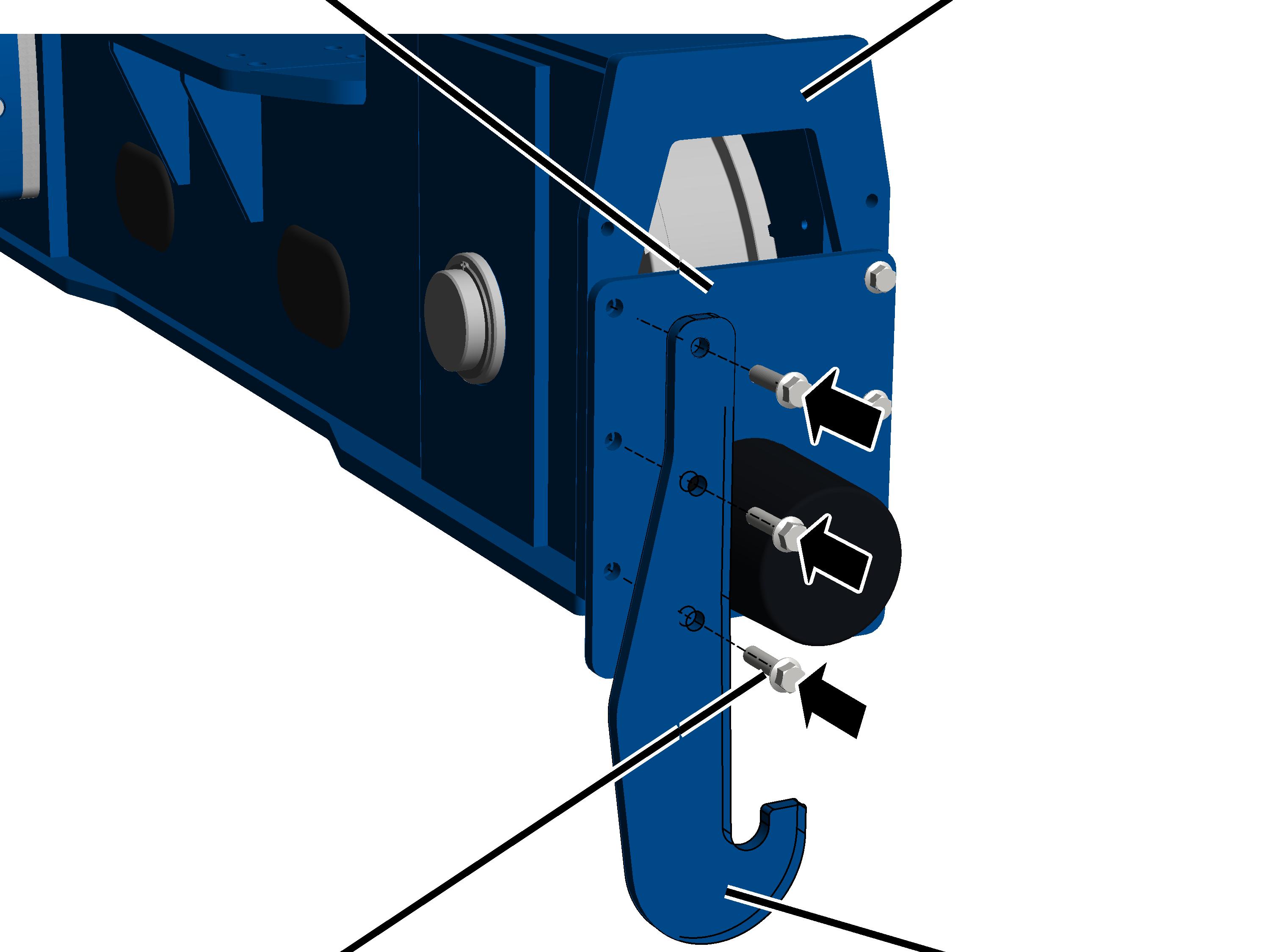

Plaque de tampon	Support de fin de course

Vis à côtes M16x60	Protection anti-soulèvement

Visser la protection anti-soulèvement à la plaque de tampon du galet non-entraîné à l'aide de 3 vis à côtes M16x60. 250 Nm.
