Montage du galet non entraîné



Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.



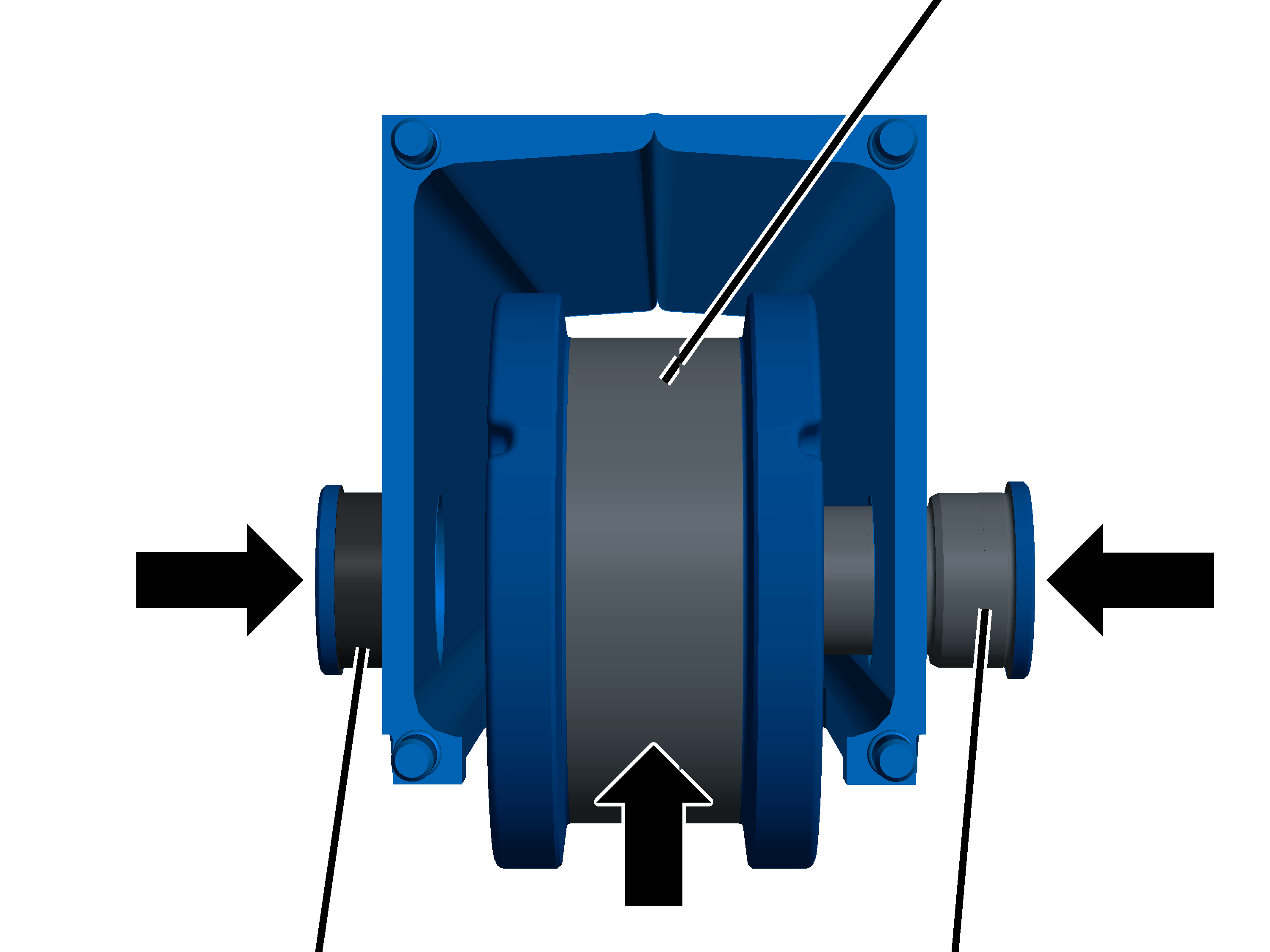

Montage du galet



Galet

Douille d'écartement

Boulon

*   Tenir le galet dans le sommier. N'importe quel côté peut être tourné vers l'intérieur ou vers l'extérieur, cela est sans importance.

*   Mettre en place le boulon et la douille d'écartement. Si nécessaire, frapper légèrement avec un marteau contre le boulon et la douille d'écartement.





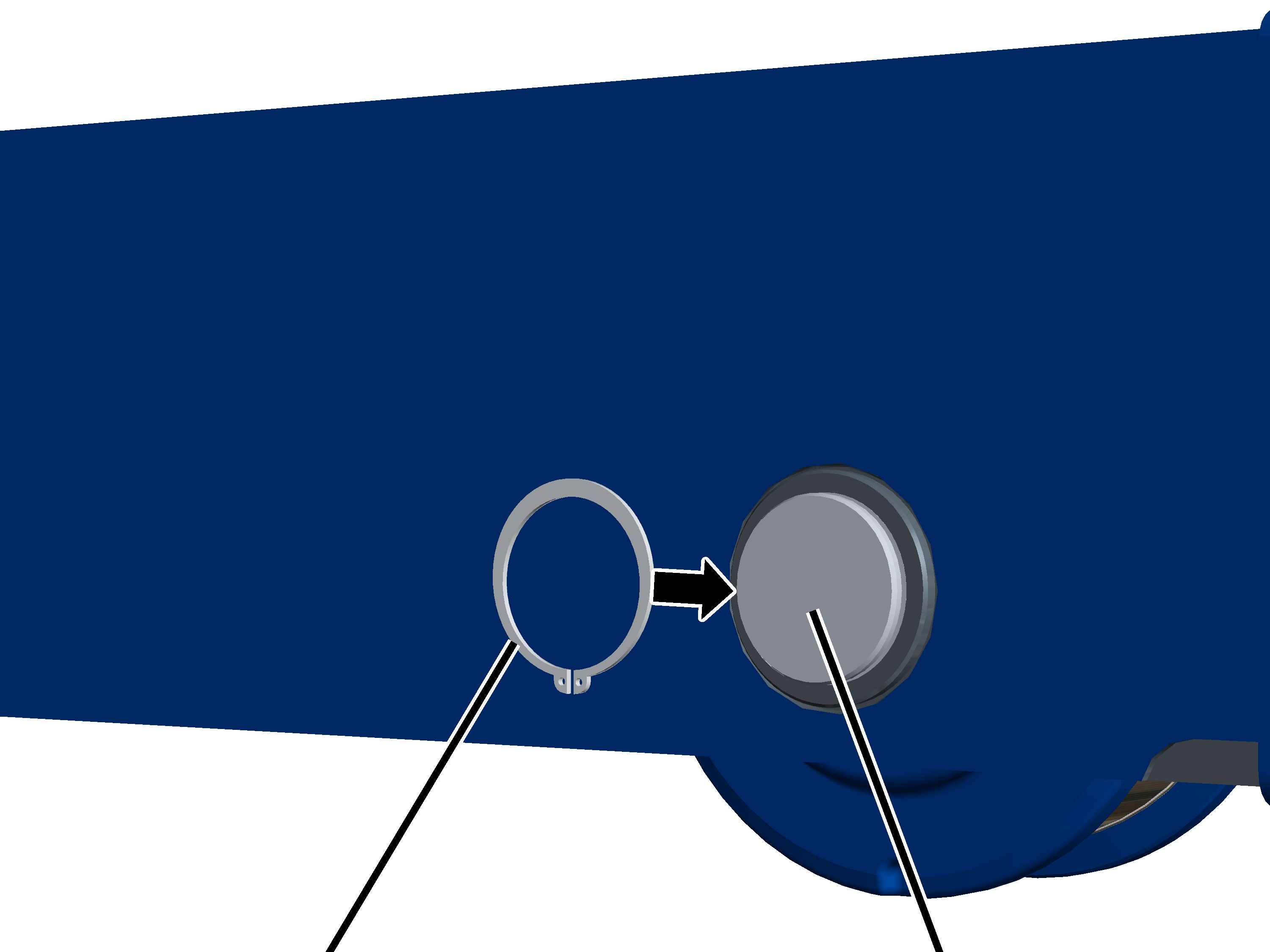

Circlip extérieur

Boulon

*   Installer le circlip extérieur et l’enclencher correctement.

*   Faire tourner le galet. Il doit tourner sans difficulté.





Uniquement pour les tailles 200 à 420





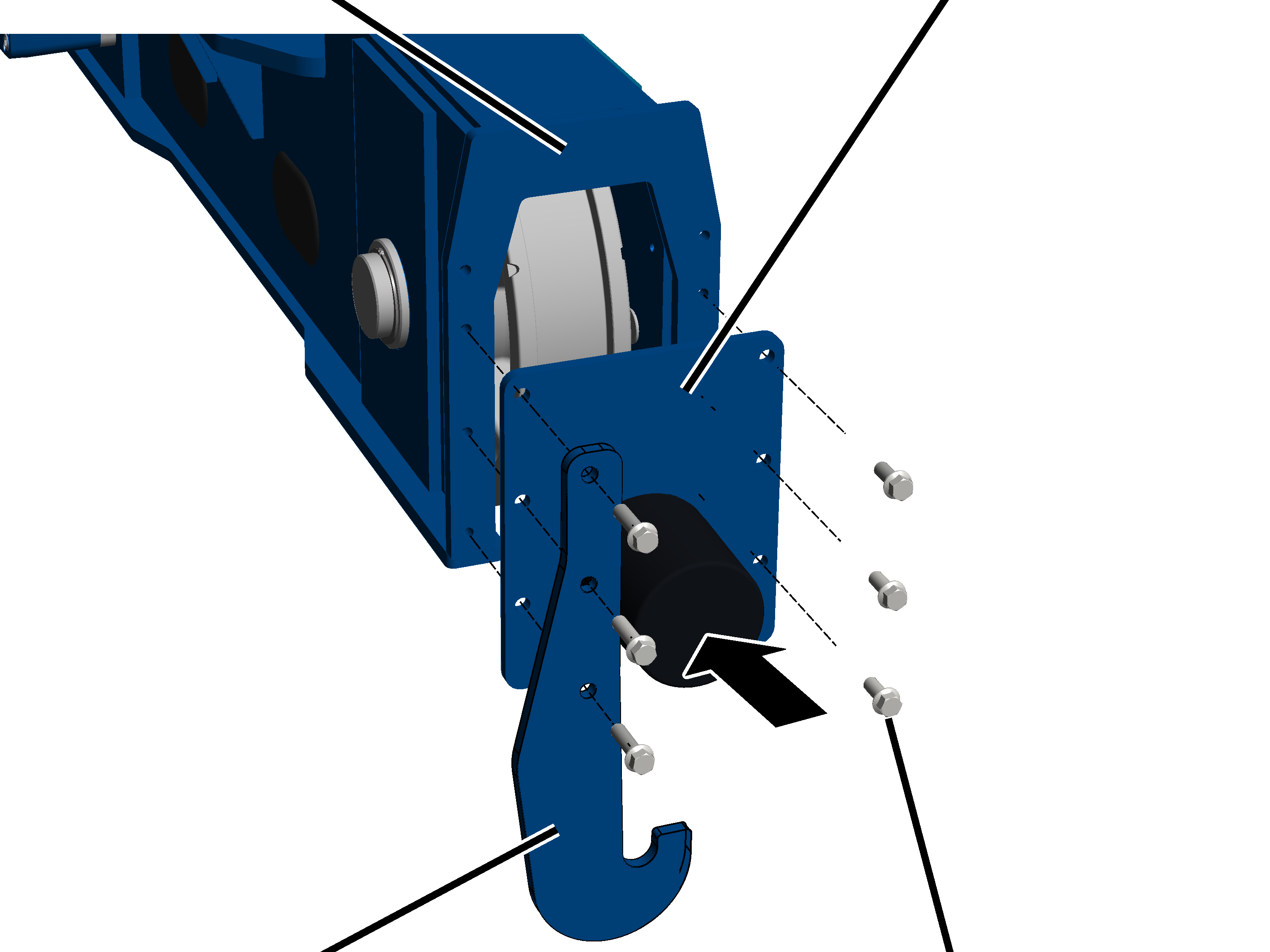

Plaque de tampon

Écrou autobloquant

Rondelle en plastique

*   Placer la plaque de tampon sur l'axe fileté.

*   Mettre en place les 4 rondelles en plastique.

*   Visser les 4 écrous M10 autobloquants. 6 Nm.

Les écrous autobloquants ne doivent pas être réutilisés plus de 3 fois. L'utilisation d'écrous autobloquants neufs est ensuite obligatoire.









Uniquement pour taille 500



Support de fin de course

Plaque de tampon

Protection anti-soulèvement

Vis à côtes M16x60

*   Visser la protection anti-soulèvement avec plaque de tampon au support de fin de course à l'aide de 6 vis à côtes M16x60. 250 Nm.









Contrôle du treuil à câble

*   Déposer à nouveau le treuil à câble.

*   Mettre le treuil à câble en service.

*   Contrôler le fonctionnement du galet.
