Montage de l'alimentation du
chariot de direction
Si l'entraîneur du
chariot de direction n'est pas encore monté, poursuivre ici. Sinon, ignorer
cette section.
L'entraîneur du chariot de direction est monté au-dessus du
coffret électrique du chariot de direction. Il tire dans un sens et dans l'autre
les câbles électriques de l'alimentation du chariot de direction (guirlande
d'alimentation ou chenille porte-câble) et l'interrupteur à levier en croix du
fin de course du chariot de direction parallèlement au chariot de direction.
En fonction de la poutre principale (poutre en I ou poutre à
caisson) et de la nature de l'alimentation électrique (guirlande d'alimentation
ou chenille porte-câble), l'entraîneur du chariot de direction doit être monté
différemment.
Montage de
l'entraîneur du chariot de direction
Uniquement en cas
d'utilisation d'une chenille porte-câble
Cette description est valable uniquement si un chariot de
direction de type Z, ZA ou ZB doit être raccordé à un pont roulant à chenille
porte-câble.
L'entraîneur du
chariot de direction est livré en pièces détachées et doit être
assemblé.
|

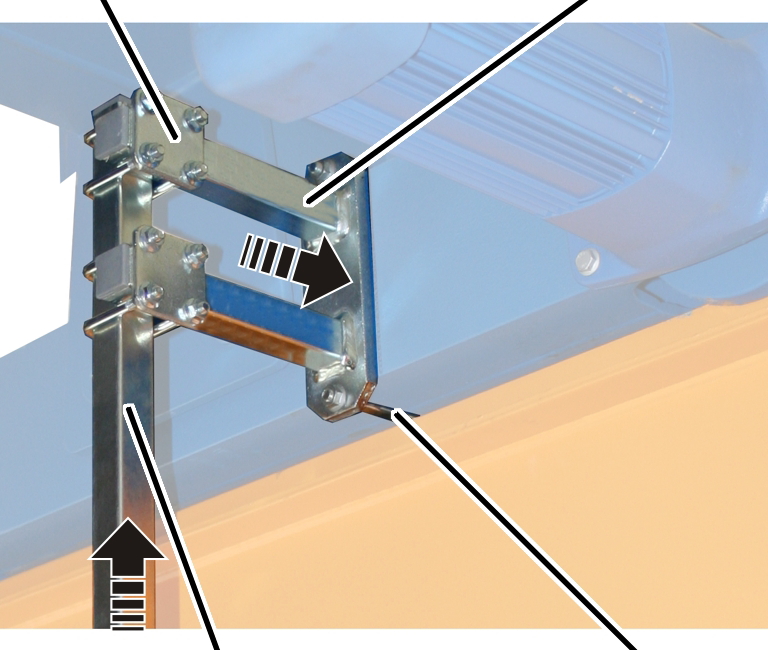

Bride pour
tuyau |
Support |
|
|
|
Tube
carré |
Étrier
fileté |
Visser sur le sommier le support
avec l'étrier fileté et les 2 écrous à côtes.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Visser le tube carré au support
avec deux brides pour tuyau. 15 Nm.
|

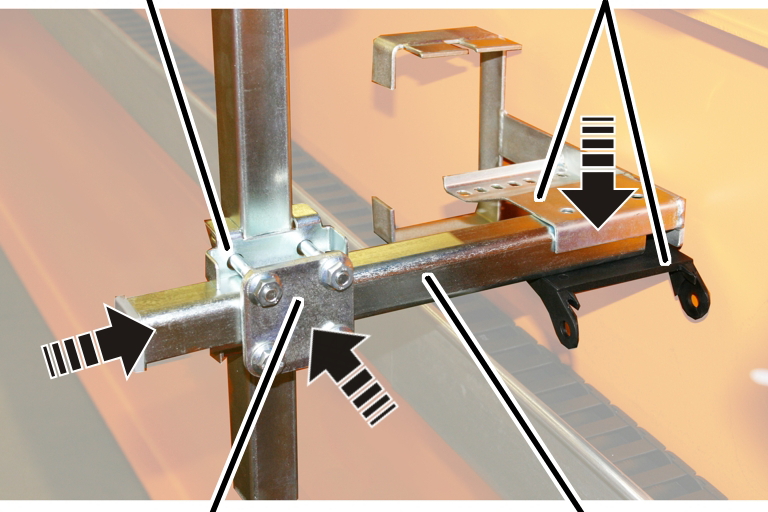

Bride de fixation rectangulaire |
Pièces
de la chenille porte-câble |
|
|
|
Bride
pour tuyau |
Tube
d'entraînement |
Visser le tube d'entraînement
sur le tube carré vertical (entraîneur du chariot de direction) avec la bride
pour tuyau et la bride de fixation rectangulaire. 15 Nm.
Fixer les
pièces de la chenille porte-câble (fixation de la boucle et élément de
raccordement) sur le tube d'entraînement avec boulon et clip de sécurité
SL.
|
Serre-câble |
Câble
plat |
|
|
|
Élément
de raccordement |
Chenille
porte-câble |
|
|
|
Faire sortir le câble plat de la
chenille porte-câble et le faire passer autour de la fixation de la boucle.
Avec un serre-câble, fixer le
câble plat sur la partie supérieure de la fixation de la boucle.
Introduire la chenille
porte-câble dans l'élément de raccordement jusqu'à enclenchement.
Uniquement pour pont roulant
à guirlande d'alimentation
L'entraîneur du chariot de direction est prémonté et fixé sur
le système de rail C et doit être monté sur le chariot de direction.
Sur chariots avec fin de course du chariot de
direction : le fin de course du chariot de direction est déjà monté.
|
|

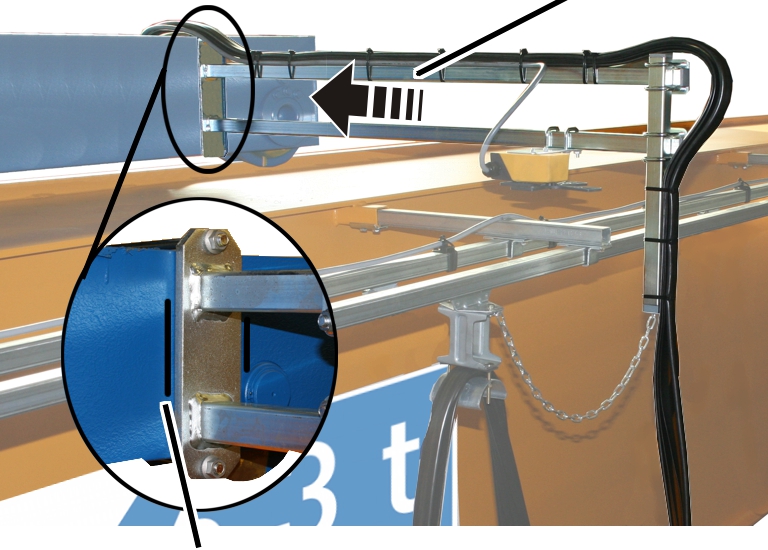

Entraîneur du chariot de direction |
|
|
|
Marquage |
|
Tenir l'entraîneur du chariot de
direction monté contre le sommier.
Dans la plupart des cas, le sommier porte un repère au niveau
duquel l'entraîneur du chariot de direction doit être monté. Pour cette
position, le point de commutation des fins de course du chariot de direction est
déjà réglé et la longueur des câbles est adaptée en conséquence.
Visser l'entraîneur du chariot
de direction avec l'étrier fileté et les 2 écrous à côtes.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Montage de
l'interrupteur à levier en croix sur l'entraîneur du chariot de
direction
Uniquement pour interrupteur
à levier en croix
Cette section ne s'applique
que si le treuil à câble est équipé d'un interrupteur à levier en croix dans le
sens de déplacement du chariot.
Veuillez consulter le schéma de circuit électrique pour
savoir à quel emplacement l'interrupteur à levier en croix est prévu ainsi que
pour quelle limitation de course.
Montage de
l'interrupteur à levier en croix
|
|
Risque de dysfonctionnement !
Si l'on visse trop fermement l'interrupteur à
levier en croix, il se peut que des pièces se bloquent à l'intérieur et
qu'il ne fonctionne plus correctement.
Respecter le couple de serrage de
3 Nm. |
|
Rondelle
de blocage |
Écrou
hexagonal |
|
|
|
Vis à
tête cylindrique M5x50 |
Équerre
de fixation |
Monter l'équerre de fixation
avec les 2 vis à tête cylindrique M5x50 sur l'interrupteur à levier en croix.
Visser fermement l'équerre de
fixation avec les 2 rondelles de blocage et les 2 écrous hexagonaux M5.
3 Nm.
Montage de
l'interrupteur à levier en croix
L'interrupteur à levier en croix est
normalement monté sur l'entraîneur du chariot de direction.
|
Bride
pour tuyau |
|
|
|
|
Interrupteur à levier en croix |
|
Tourner
l'interrupteur à levier en croix sur la position 0.
La position de l'interrupteur à
levier en croix est indiquée par une flèche qui est tournée dans une autre
position selon l'état d’enclenchement.
Pousser l'interrupteur à levier
en croix sur le tube d'entraînement de manière à ce que la came de contact
actionne l'interrupteur à levier en croix.
Serrer l'interrupteur à levier
en croix avec la bride pour tuyau (2x). 15 Nm.
Poser le câble de connexion
(câble rond ou câble plat) de l'interrupteur à levier en croix vers le coffret
électrique.
Diriger le câble de connexion
avec le passe-câble à vis dans le coffret électrique.
Si nécessaire : raccorder
le câble de connexion à la prise femelle ou au connecteur.
Fixer le câble de connexion avec
des serre-câbles, des fixations de câble et des clips adhésifs.
Raccordement de
l’alimentation du chariot de direction
|

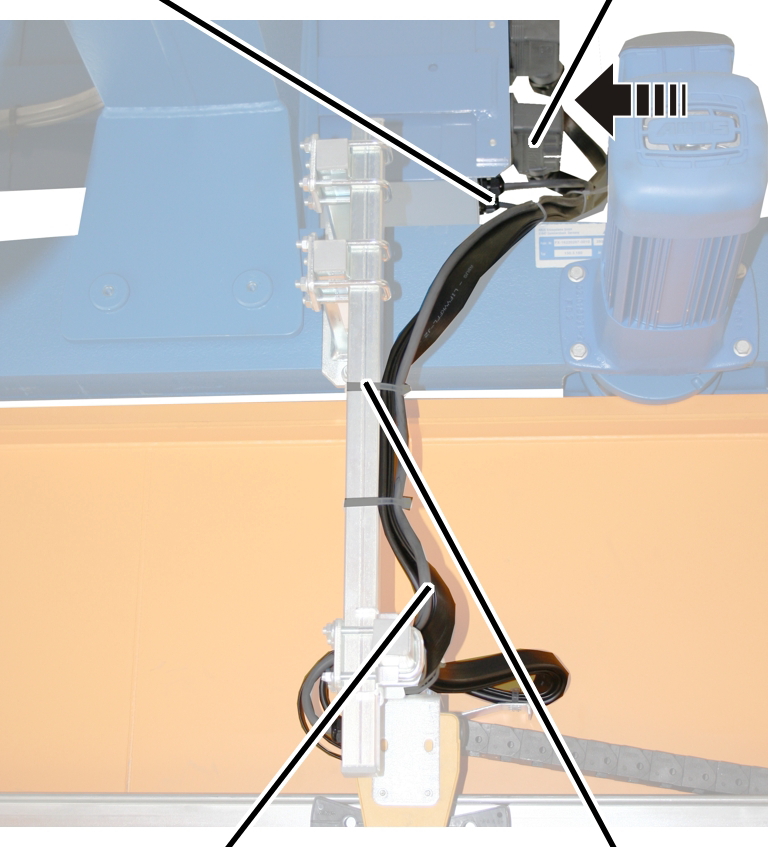

Passe-câble à vis |
Connecteur et accouplements |
|
|
|
Câbles
de connexion |
Serre-câble |
Poser les câbles de connexion de
la chenille porte-câble le long des tubes carrés du coffret électrique du
chariot de direction.
Fixer les câbles de connexion
triés avec des serre-câbles.
Brancher connecteur et prises
femelles au coffret électrique du chariot de direction ou faire passer les
câbles de connexion dans les passe-câbles du coffret électrique du chariot de
direction.
