Liste des couples de serrage

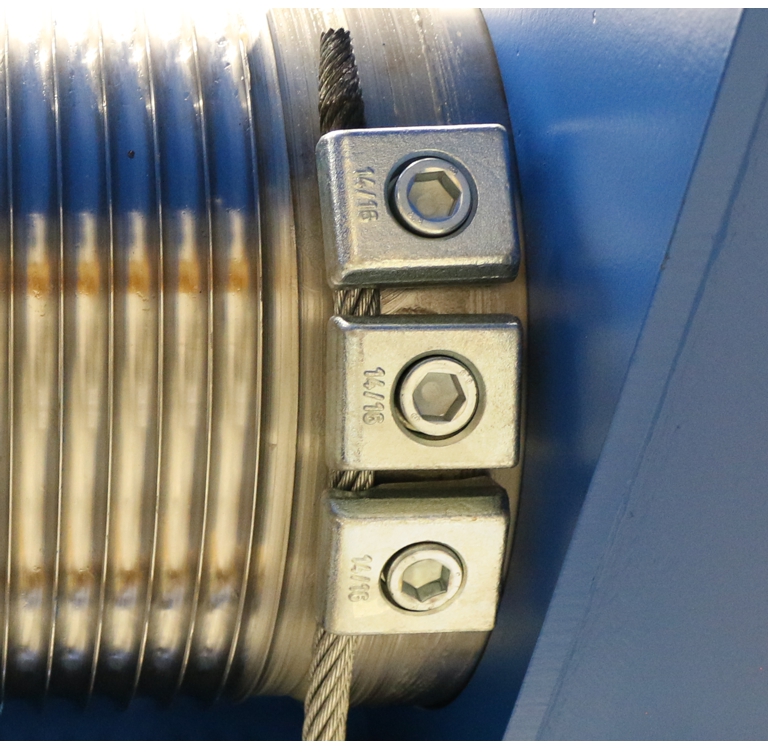

Point fixe d'extrémité



Taille

Vis à tête cylindrique

diamètre câble

Couple de serrage

GM 5000

M16x35

14 mm

210 Nm

GM 6000

M16x35

16,2 mm

210 Nm

GM 7000

M16x35

14 mm

210 Nm

GM 7000

M20x40

20,2 mm

425 Nm

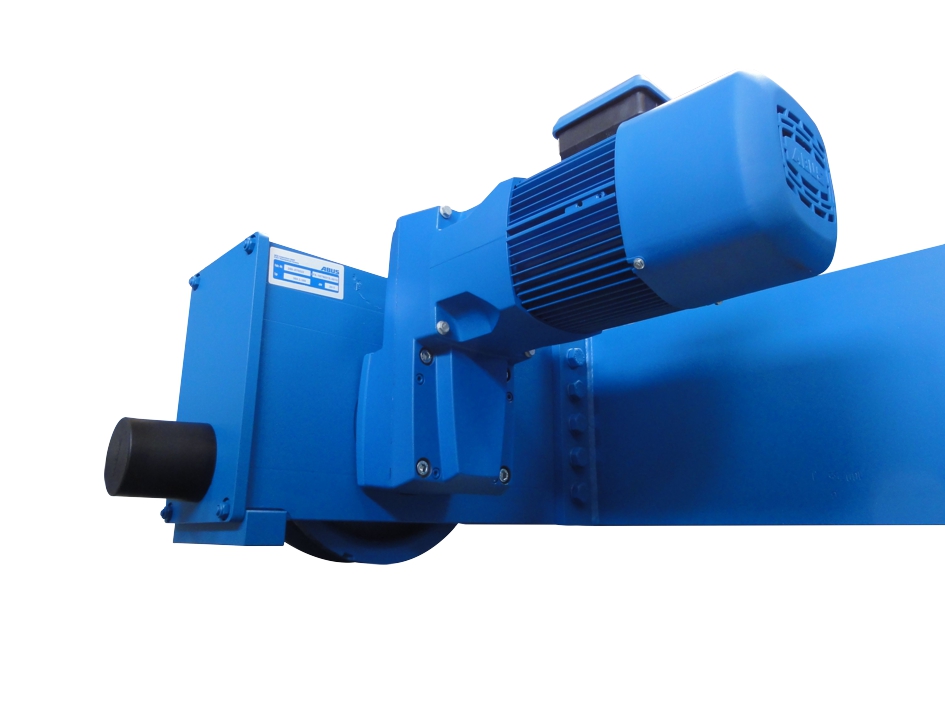

Motoréducteur AZP



Taille

Type, taille et longueur

Quantité

Couple de serrage

200

Vis à côtes M12x30

x4

115 Nm

280

Vis à côtes M16x40

x4

300 Nm

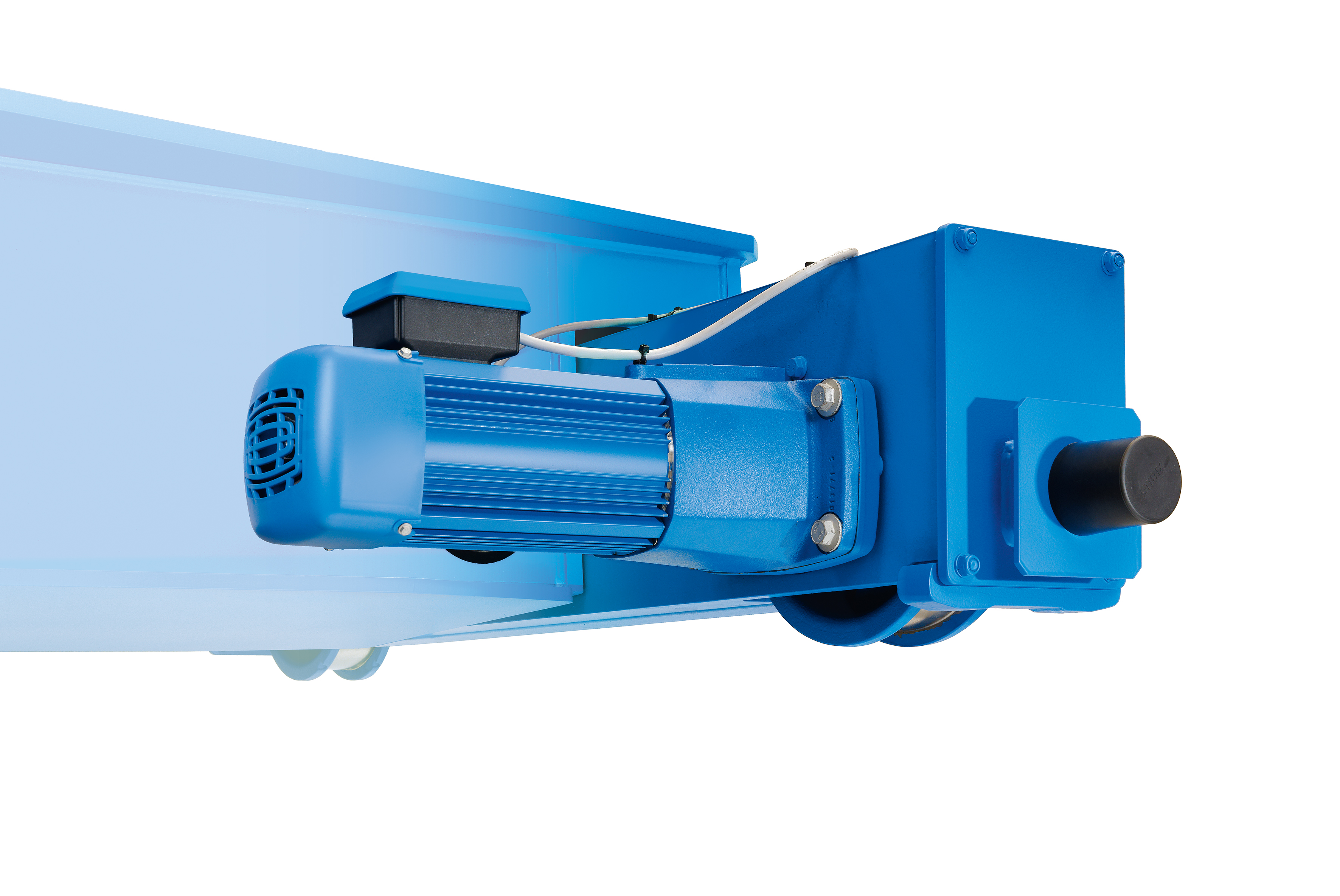

Motoréducteur AZF



Taille

Type, taille et longueur

Quantité

Couple de serrage

AZF 350

Vis à tête cylindrique M12x100

x4

85 Nm

AZF 420

Vis à tête cylindrique M12x100

x4

85 Nm

AZF V420

Vis à tête cylindrique M16x140

x4

210 Nm

AZF V500

Vis à tête cylindrique M16x140

x4

210 Nm

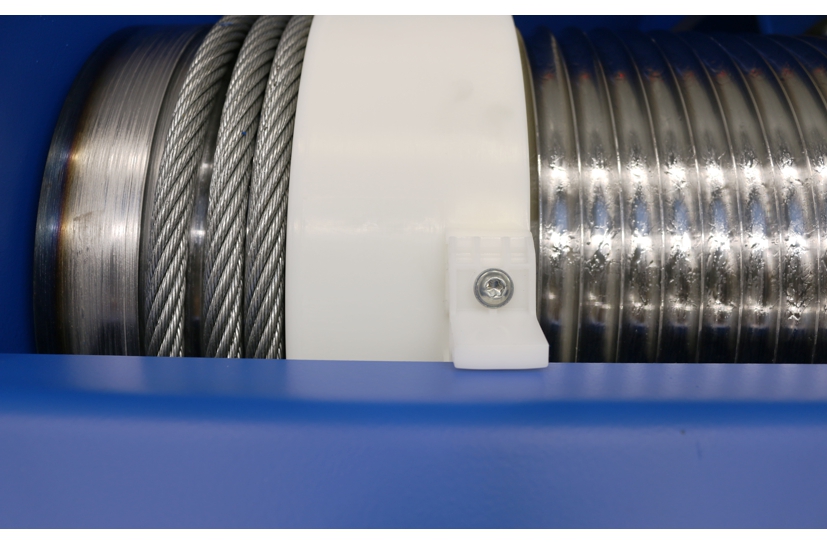

Entraîneur



Taille

Vis

Quantité

Couple de serrage

GM 5000

Vis autotaraudeuse M6x16

x1

5 Nm

GM 6000

Vis autotaraudeuse M6x16

x1

5 Nm

GM7000

Vis autotaraudeuse M6x16

x1

5 Nm





Protection anti-soulèvement

Uniquement pour motoréducteur du dispositif de levage GM 5000 et GM 6000



─     Écrou à côtes M8

─     2 par protection anti-soulèvement

─     25 Nm









Uniquement pour motoréducteur du dispositif de levage GM 7000 avec mouflage 10/2 et 12/2



─     Vis à côtes M16x60

─     3 par protection anti-soulèvement

─     250 Nm
