Liste des couples de serrage

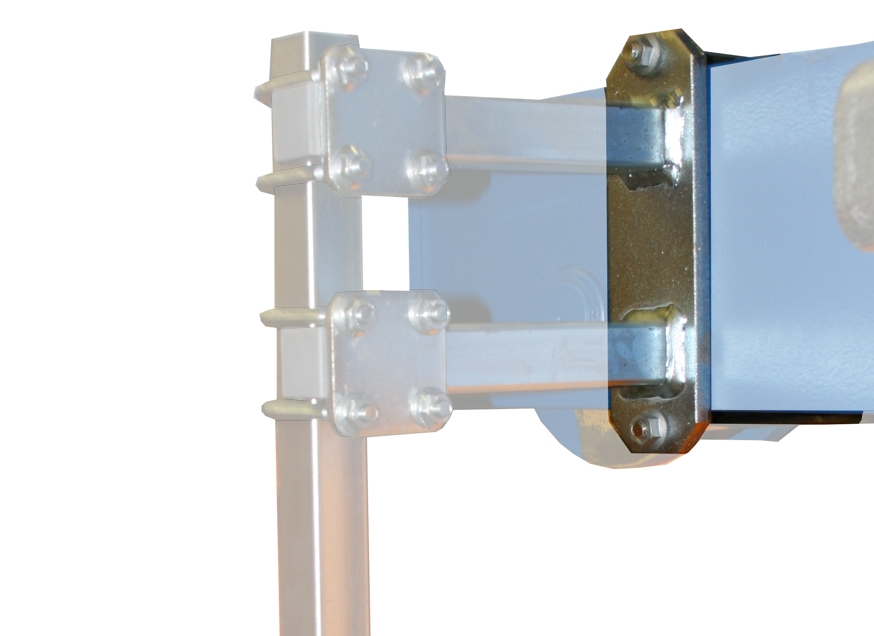

Supports sur sommier et brides pour tuyau



Étrier fileté

Type et taille

Quantité

Couple de serrage

M8

Écrou à côtes M8

x2

25 Nm

M10

Écrou à côtes M10

x2

50 Nm

M12

Écrou à côtes M12

x2

75 Nm

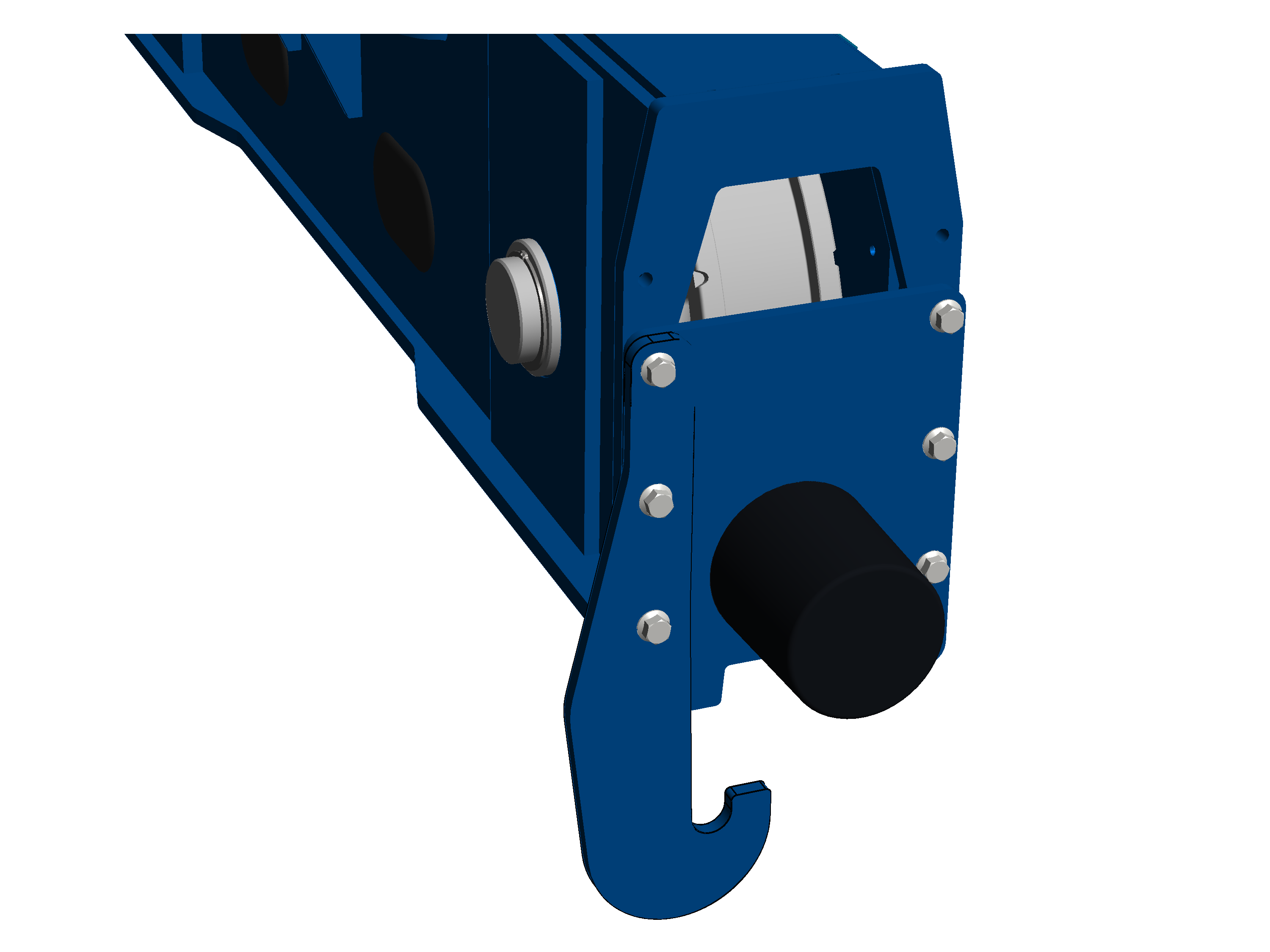

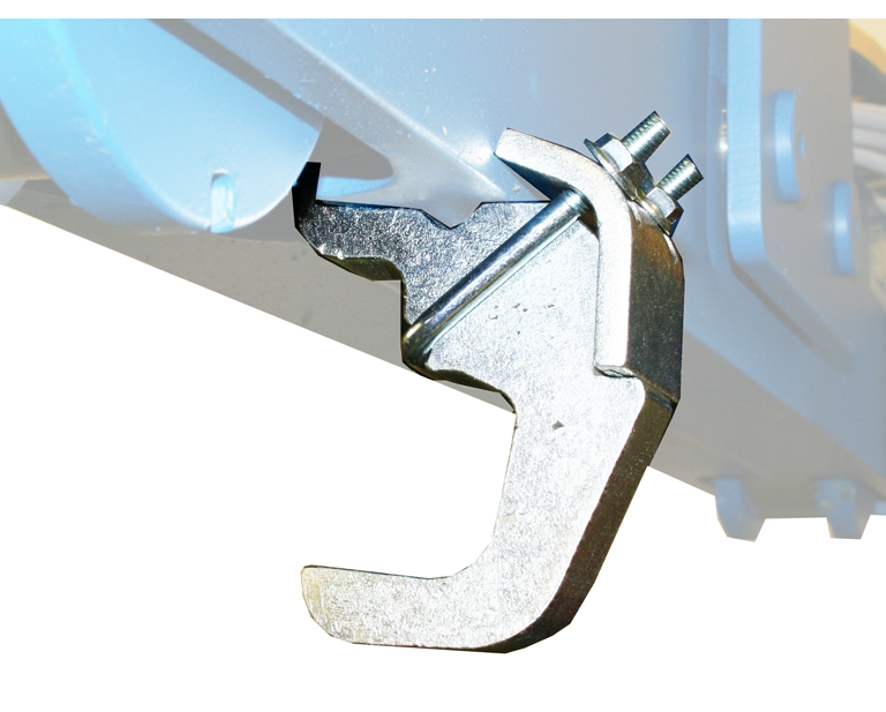

Protection anti-soulèvement

Uniquement pour motoréducteur du dispositif de levage GM 5000 et GM 6000



─     Écrou à côtes M8

─     2 par protection anti-soulèvement

─     15 Nm









Uniquement pour motoréducteur du dispositif de levage GM 7000 avec mouflage 10/2 et 12/2



─     Vis à côtes M16x60

─     3 par protection anti-soulèvement

─     250 Nm
