Les surfaces de roulement des galets s’usent durant le fonctionnement. Cela entraîne une réduction du diamètre des galets.
|
|
Plaque de tampon |
|
| |
|
Écrou autobloquant |
Rondelle en plastique |
Dévisser les 4 écrous
autobloquants.
Retirer les rondelles (x4) en plastique.
Retirer la plaque de tampon.
|
Plaque de tampon |
Support de fin de course |
|
| |
|
Vis à côtes M16x60 |
Tampon de sécurité |
Dévisser les 6 vis à côtes M16x60 et retirer la plaque de tampon du
support de fin de course.
|
|

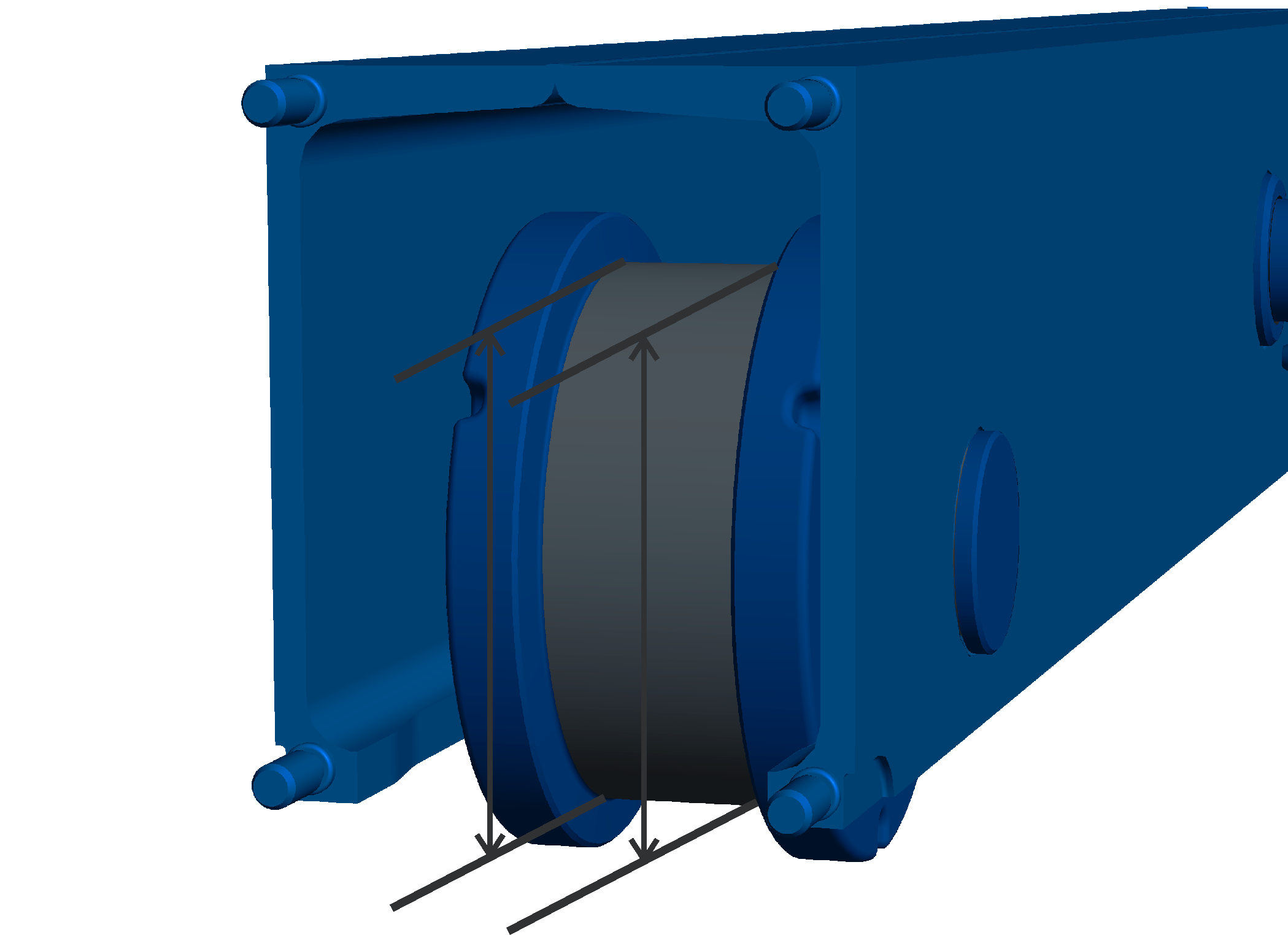

Mesurer le diamètre du galet à
plusieurs endroits de la circonférence du galet.
Le diamètre ne doit pas être inférieur au
diamètre indiqué dans le tableau.
Si le diamètre est inférieur, le galet doit être remplacé. Voir Démontage du galet entraîné.
|
Galet |
Usure maximale autorisée |
Diamètre minimum |
|
200 |
-4 mm |
196 mm |
|
280 |
-5 mm |
275 mm |
|
350 |
-5 mm |
345 mm |
|
420 |
-5 mm |
415 mm |
|
500 |
-5 mm |
495 mm |
