Resumen de pares de apriete de los tornillos

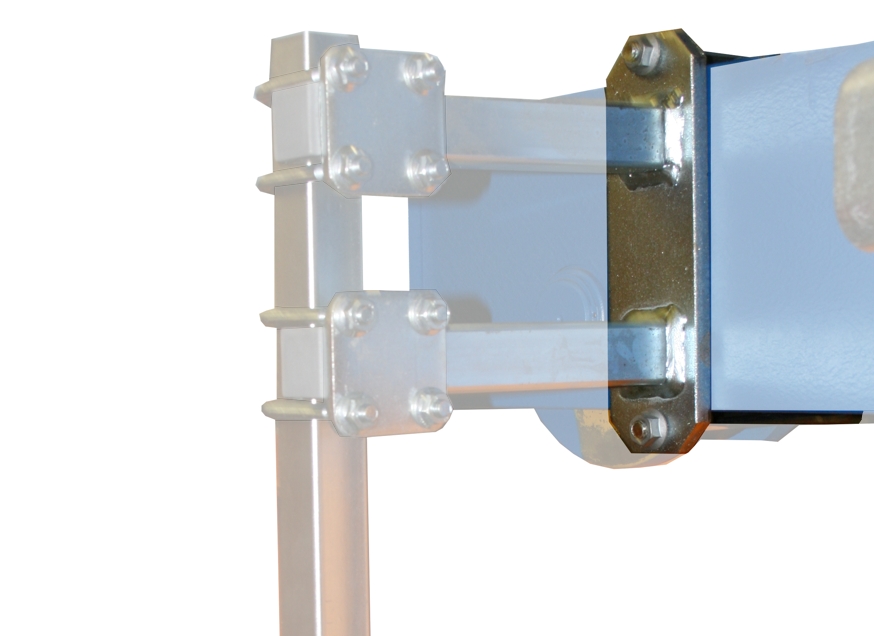

Soportes en el testero y abrazaderas de tubo



Arco roscado

Tipo y tamaño

Cantidad

Par de apriete

M8

Tuerca nervada M8

2x

25 Nm

M10

Tuerca nervada M10

2x

50 Nm

M12

Tuerca nervada M12

2x

75 Nm

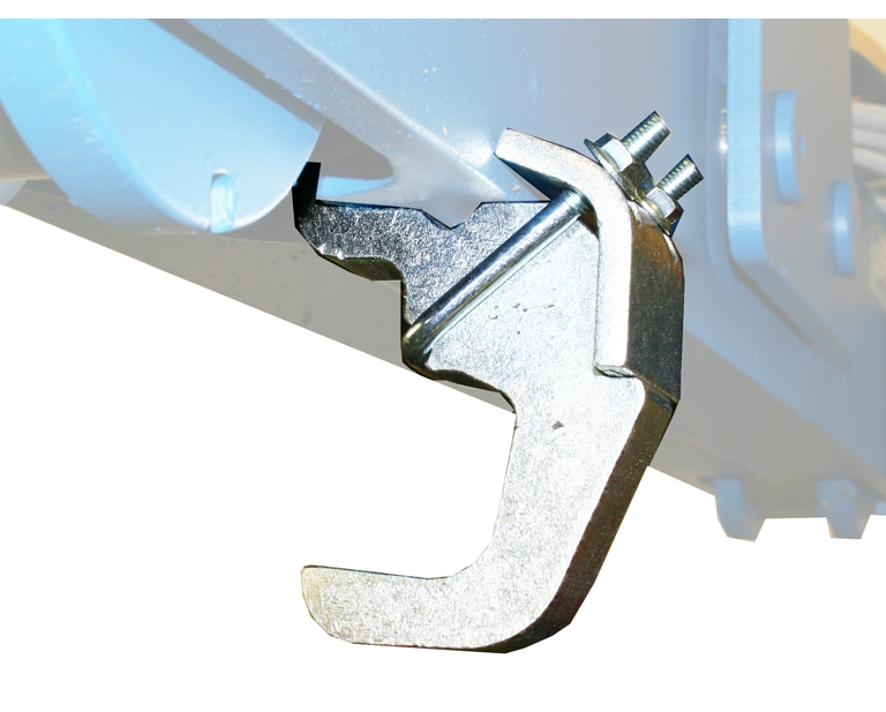

Seguro anti-descarrilamiento

Solo en polipastos con accionamiento de elevación GM 5000 y GM 6000



─     Tuerca nervada M8

─     2x por seguro anti-descarrilamiento

─     25 Nm

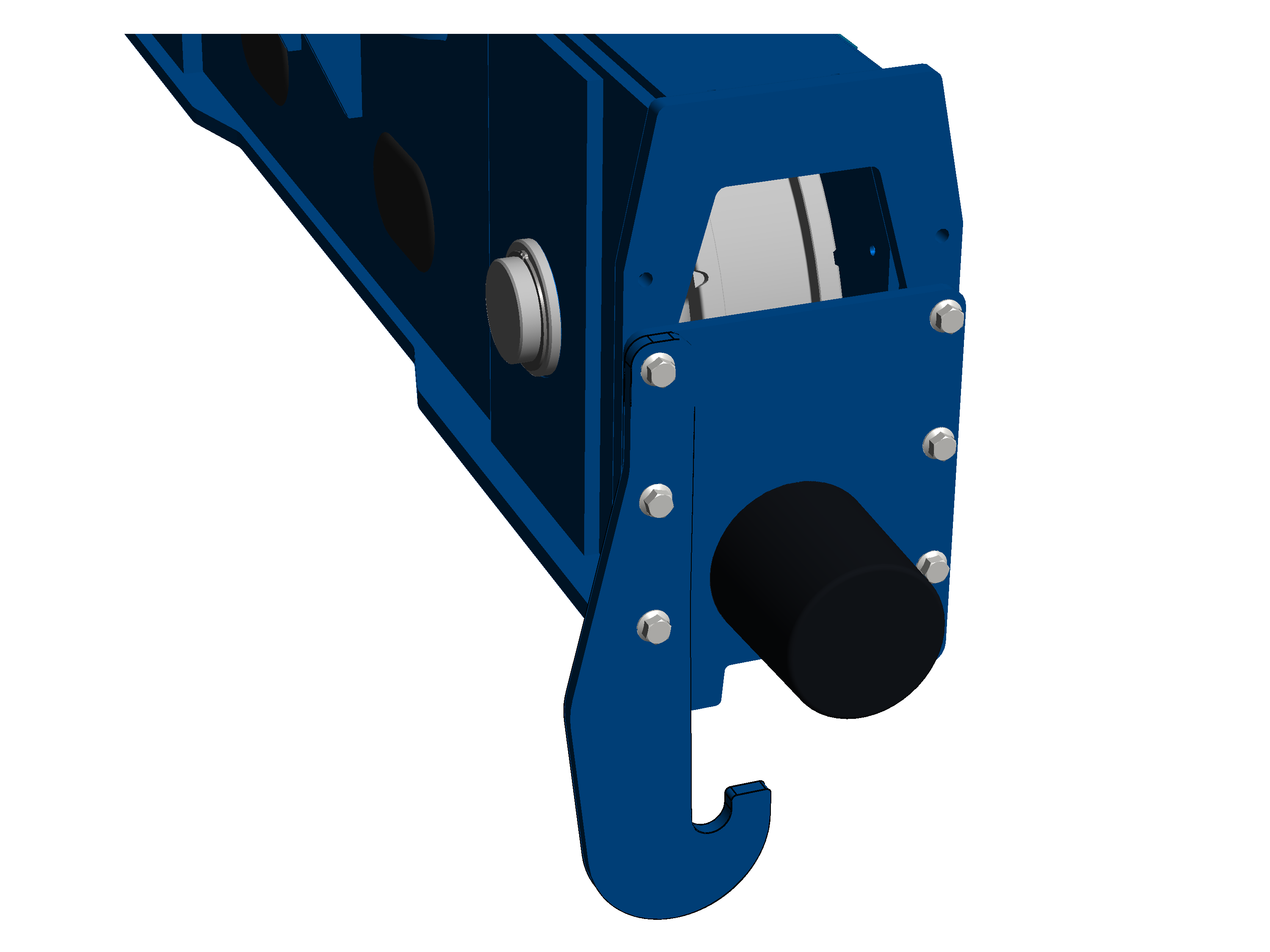

Solo con accionamiento de elevación GM 7000 y disposición 10/2 y 12/2



─     Tornillos nervados M16x60

─     3x por seguro anti-descarrilamiento

─     250 Nm
