Roldana
Casquillo distanciador
Perno
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
|
|
Roldana |
|
| |
|
Casquillo distanciador |
Perno |

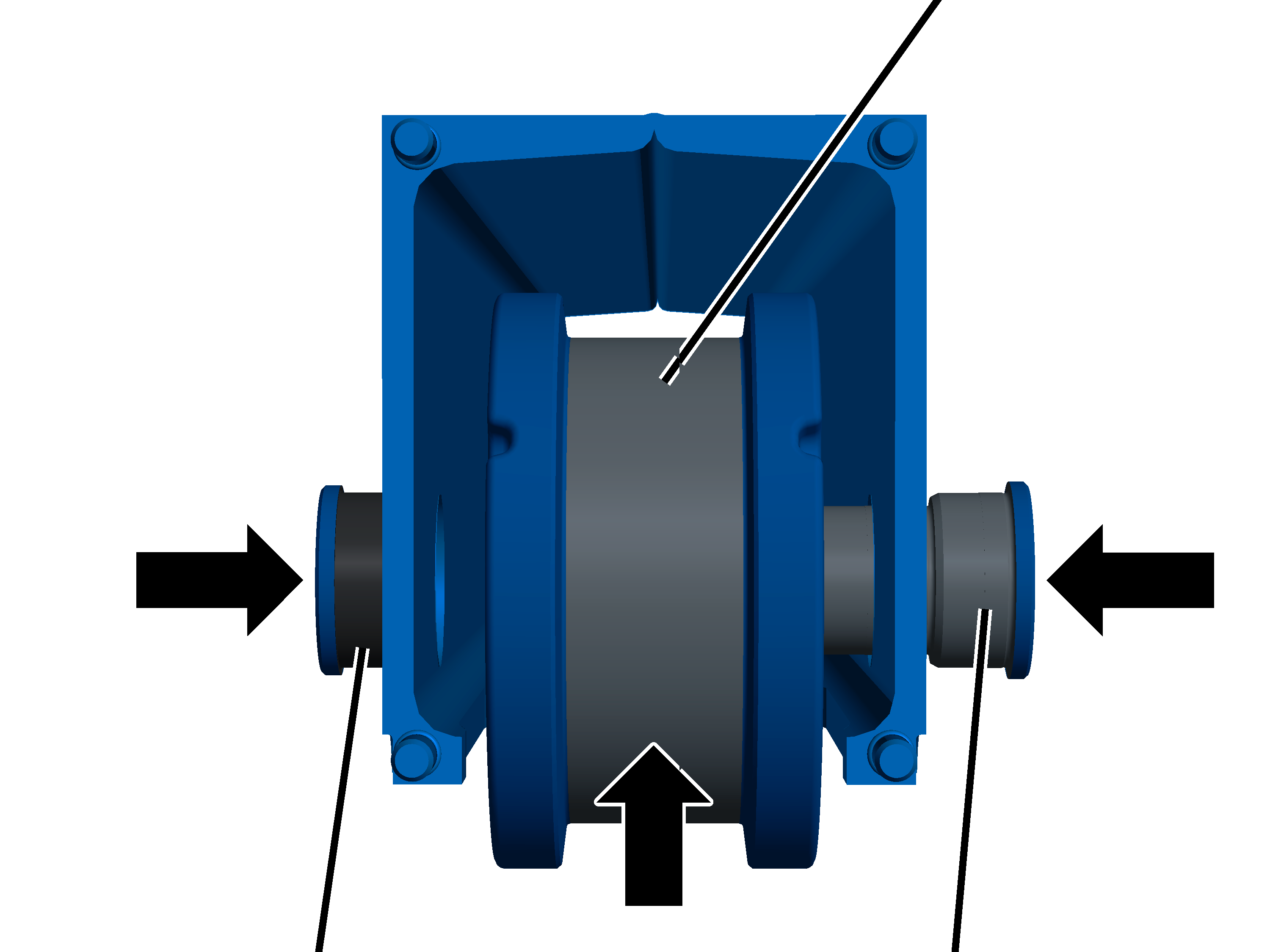

Sujetar la roldana en el testero. No
importa qué lado mira hacia dentro o hacia fuera.
Insertar el perno y el casquillo distanciador. En caso necesario,
golpear suavemente con un martillo contra el perno y el casquillo
distanciador.
|
| |
|
Arandela de seguridad |
Perno |

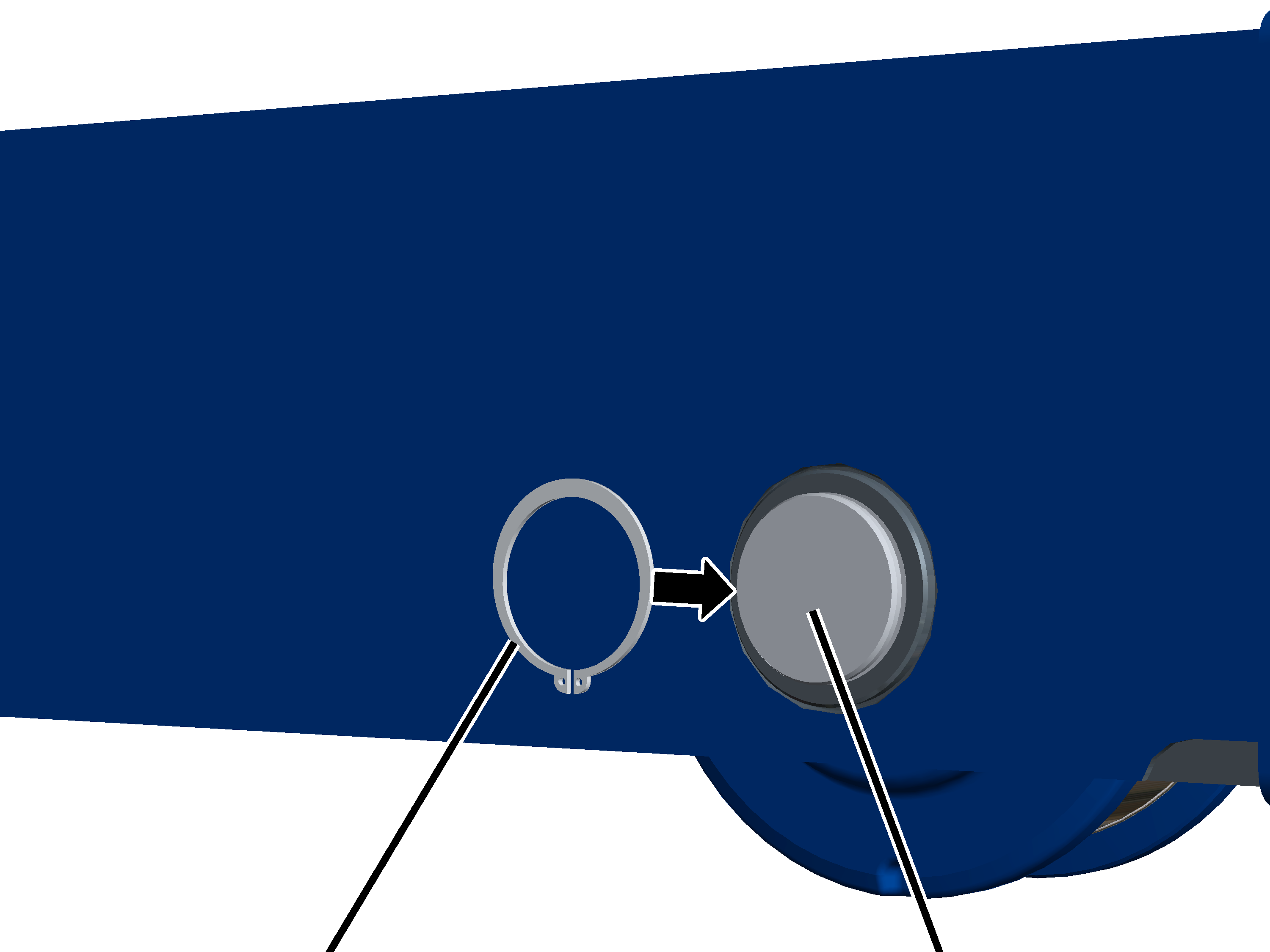

Colocar la arandela de seguridad y
engarzarla correctamente.
Girar la roldana. Debe girar fácilmente.
|
|
Placa de tope |
|
| |
|
Tuerca autoblocante |
Arandela de plástico |

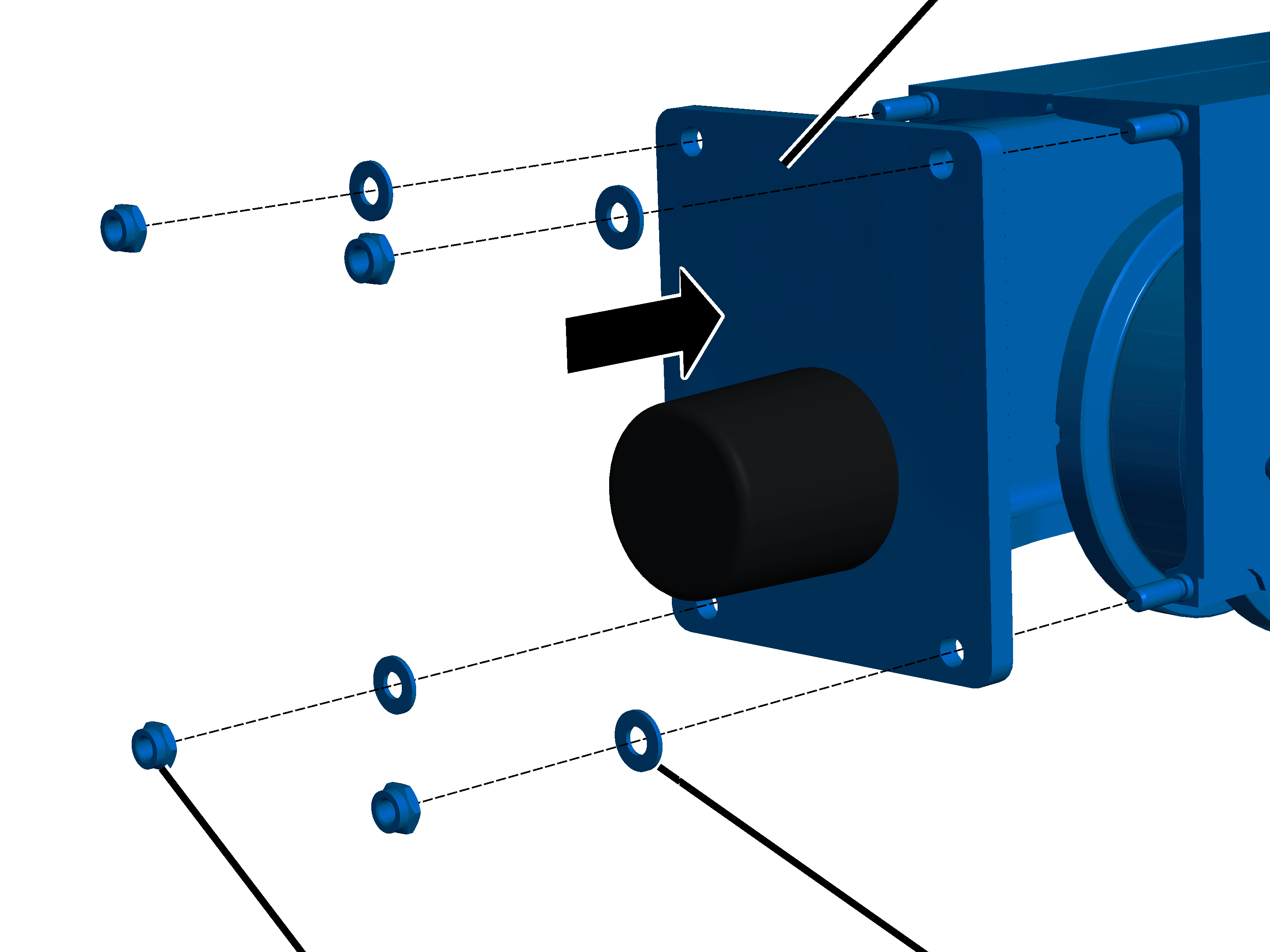

Insertar la placa de tope sobre el perno roscado.
Colocar las arandelas de plástico (4x).
Apretar las tuercas autoblocantes M10 (4x). 6 Nm.
Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.
|
Placa atornillada |
Placa de tope |
|
| |
|
Seguro anti-descarrilamiento |
Tornillo nervado M16x60 |

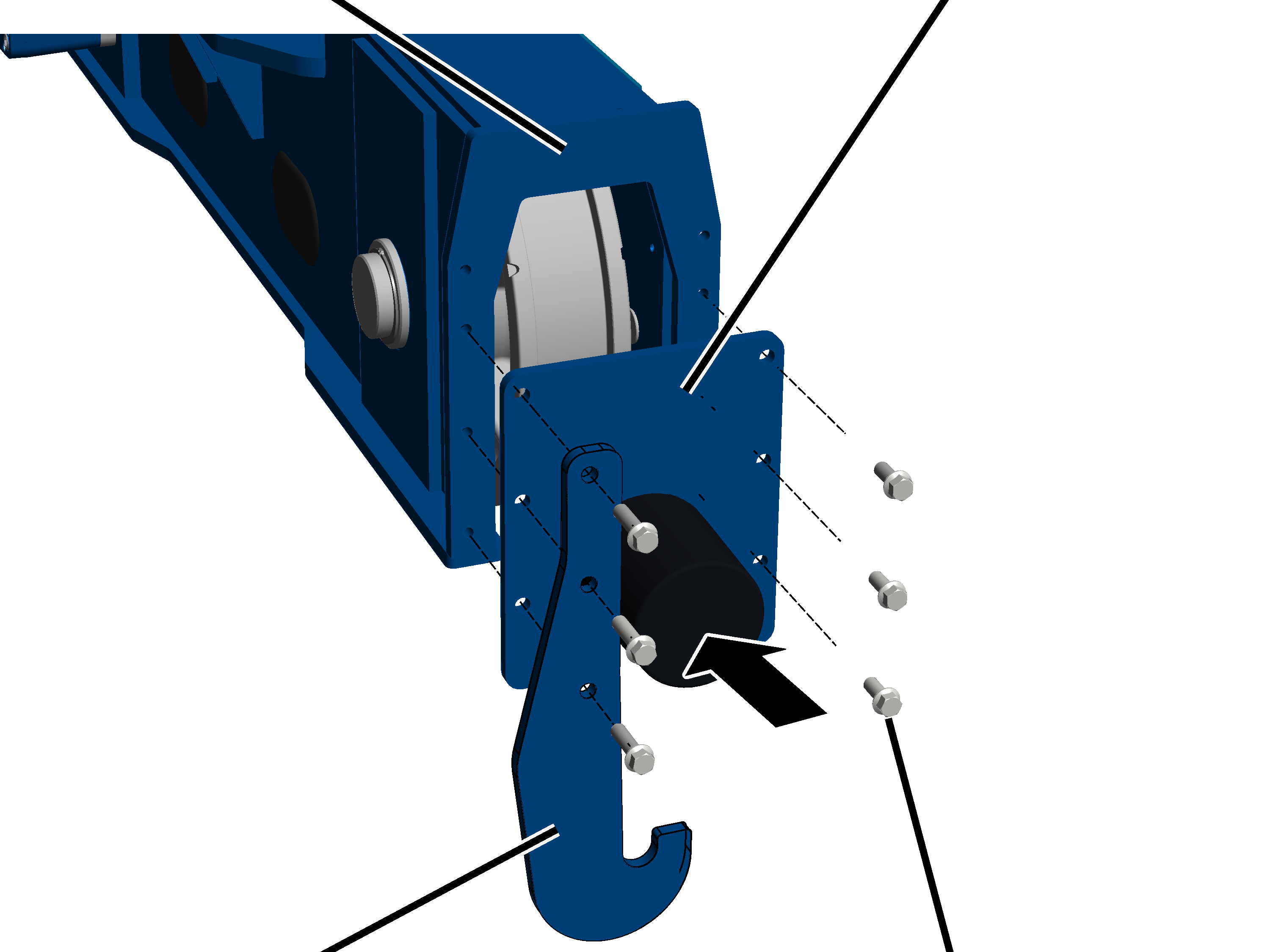

Fijar el tope antielevación con placa de tope a la placa de fijación
con tornillos nervados M16x60 (6x). 250 Nm.
Volver a bajar el polipasto de cable.
Poner en servicio el polipasto de cable.
Comprobar la función de la roldana.
