Montar la alimentación de
corriente del carro
Si aún no se ha montado
el arrastre de corriente del carro, continuar aquí. Caso contrario, salte este
apartado.
El arrastre de corriente del carro se monta por encima del
cuadro eléctrico del carro. Arrastra los cables eléctricos para la alimentación
del carro (línea de arrastre o cadena portacables,...) y el interruptor de
cruceta del interruptor fin de carrera del carro en posición paralela al
carro.
Dependiendo de la viga principal (viga I o viga cajón) y del
tipo de alimentación de corriente (línea de arrastre o cadena portacables), el
brazo de arrastre deberá montarse de formas distintas.
Montaje del
arrastre de corriente del carro
Sólo con cadena
portacables
Este apartado se aplica sólo cuando se coloca un carro del
tipo Z, ZA o ZB sobre un puente grúa con cadena portacables.
Las piezas del
arrastre de corriente del carro están sueltas y deben montarse.
|
Abrazadera
de tubo |
Soporte |
|
|
|
Tubo
cuadrado |
Arco
roscado |

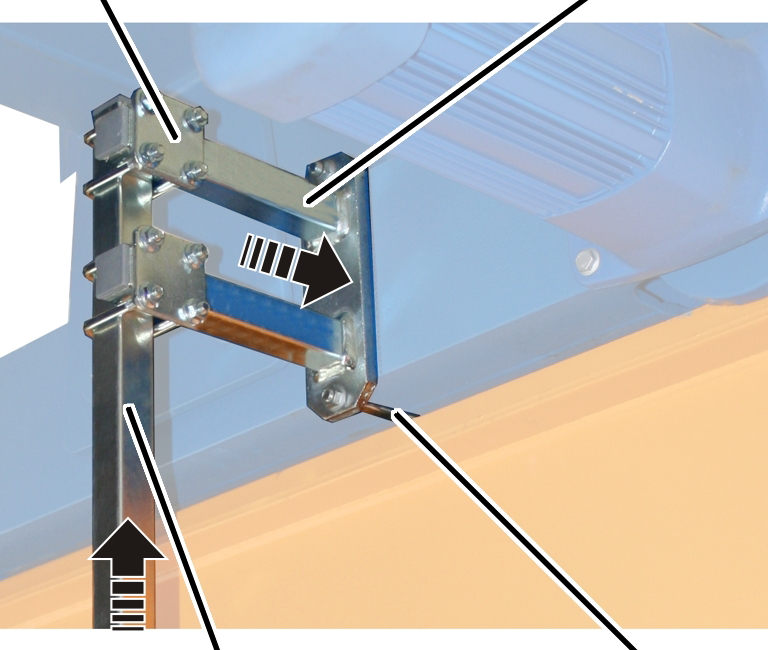

Atornillar el soporte con el
arco roscado y las tuercas nervadas (2x) al testero.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Atornillar el tubo cuadrado con
dos abrazaderas de tubo al soporte. 15 Nm.
|
Abrazadera cruzada |
Componentes de la cadena portacables |
|
|
|
Abrazadera de tubo |
Tubo de
arrastre |

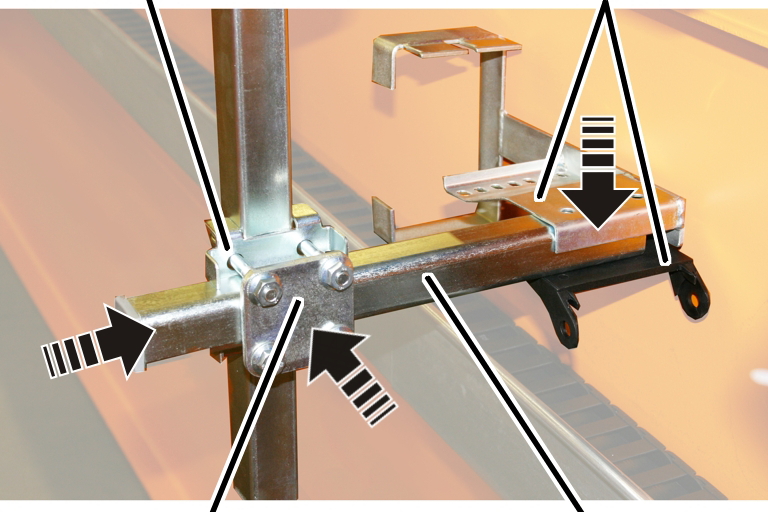

Atornillar el tubo de arrastre
con la abrazadera de tubo y la abrazadera cruzada al tubo cuadrado vertical
(arrastre de corriente del carro). 15 Nm.
Fijar los
componentes de la cadena portacables (soporte de inversión y accesorio de
conexión) con perno y seguro SL al tubo de arrastre.
|
Brida de
cable |
Cable
plano |
|
|
|
Accesorio de conexión |
Cadena
portacables |
|
|
|

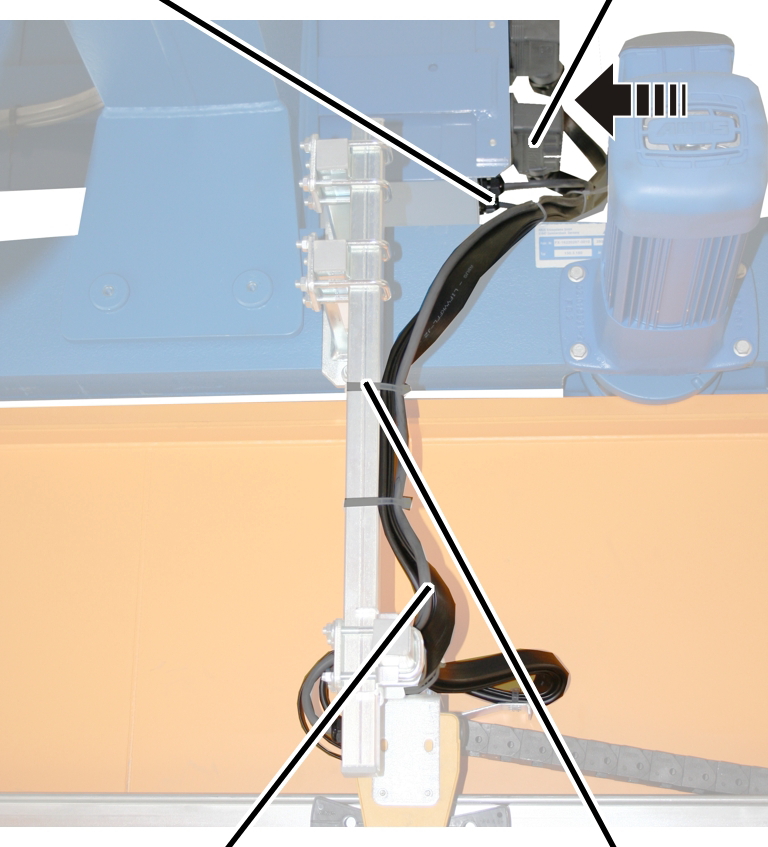

Extraer el cable plano de la
cadena portacables y llevarlo en arco alrededor del soporte de inversión.
Fijar el cable plano con bridas
de cable a la parte superior del soporte de inversión.
Insertar y engarzar la cadena
portacables en el accesorio de conexión.
Sólo en puentes grúa con
línea de arrastre
El arrastre de corriente del carro viene premontado en el
sistema de guía de arrastre y debe montarse en el carro.
En carros con interruptor fin de carrera del carro: el
interruptor fin de carrera ya viene premontado.
|
|
Arrastre
de corriente del carro |
|
|
|
Marcaje |
|

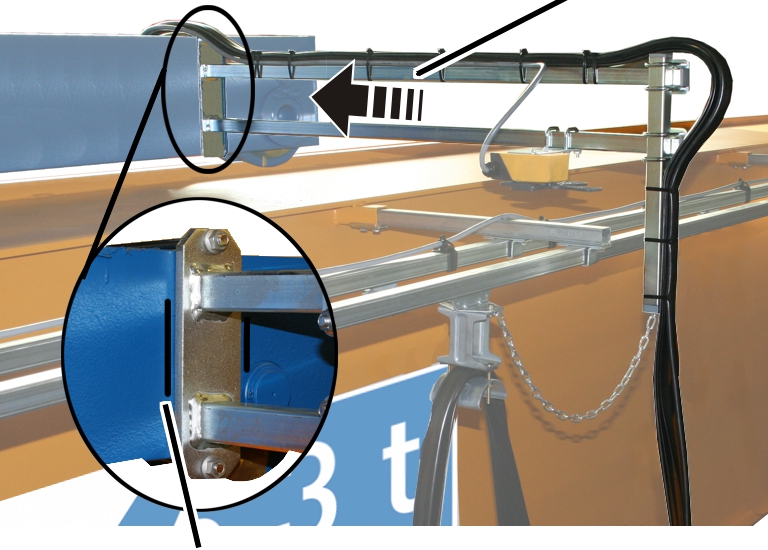

Sujetar el arrastre de corriente
junto al testero.
En la mayoría de los casos, en el testero hay una marca que
indica dónde montar el arrastre de corriente del carro. Para esta posición, el
punto de conmutación del interruptor fin de carrera del carro ya está
preajustado y las longitudes del cable ya vienen adaptadas.
Atornillar el arrastre de
corriente del carro con arco roscado y tuercas nervadas (2x).
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Montaje del
interruptor de cruceta en el arrastre de corriente del carro
Solo con interruptor de
cruceta
Este apartado sólo es válido
cuando el polipasto de cable va equipado con un interruptor de cruceta en
dirección de traslación del carro.
En el plano de circuitería consta dónde y para qué
delimitadores de recorrido está previsto el interruptor de cruceta.
Montar el
interruptor de cruceta
|
|
¡Peligro por funcionamiento incorrecto!
Si se atornilla el interruptor de cruceta con
demasiada fuerza, puede suceder que se bloqueen piezas en su interior y no
funcione correctamente.
Cumplir con precisión el par de apriete de 3
Nm. |
|
Arandela
de seguridad |
Tuerca
hexagonal |
|
|
|
Tornillo
cilíndrico M5x50 |
Escuadra
de fijación |
Montar la escuadra de fijación
con tornillos cilíndricos M5x50 (2x) al interruptor de cruceta.
Atornillar la escuadra de
fijación con arandelas de seguridad y tuercas hexagonales M5 (2x). 3 Nm.
Montar el
interruptor de cruceta
El interruptor de cruceta suele montarse en el
arrastre de corriente del carro.
|
Abrazadera de tubo |
|
|
|
|
Interruptor de cruceta |
|

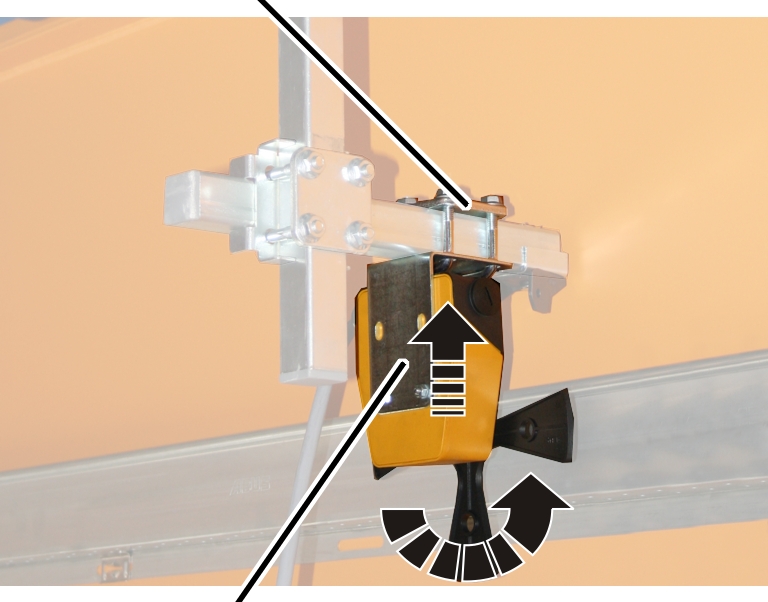

Girar el
interruptor de cruceta a la posición 0.
La posición del interruptor de
cruceta viene marcada con una flecha que va girando según el estado de
conmutación.
Desplazar el interruptor de
cruceta sobre el tubo de arrastre de forma que la leva de mando accione el
interruptor de cruceta.
Fijar el interruptor de cruceta
con abrazaderas de tubo (2x). 15 Nm.
Tender el cable de conexión
(cable redondo o plano) desde el interruptor de cruceta hasta la caja de
contactores.
Pasar el cable de conexión con
su racor para cables en la caja de contactores.
En caso necesario, fijar el
cable de conexión al acoplamiento o enchufe.
Fijar el cable de conexión con
bridas para cables, soportes para brida de cables y bridas adhesivas.
Conectar la
alimentación de corriente del carro
|
Racor
para cables |
Enchufes
y acoplamientos |
|
|
|
Cables
de conexión |
Brida de
cable |
Tender los cables de conexión
desde la cadena portacables a lo largo de los tubos cuadrados hasta el cuadro
eléctrico del carro.
Fijar las líneas de conexión
ordenadamente con bridas de cables.
Conectar los enchufes y
acoplamientos al cuadro eléctrico del carro o pasar los cables de conexión a
través de rácores en el cuadro eléctrico.
