Montaje del polipasto de cable en la viga principal



Si el polipasto de cable aún no está montado, seguir aquí. Caso contrario, salte este apartado.

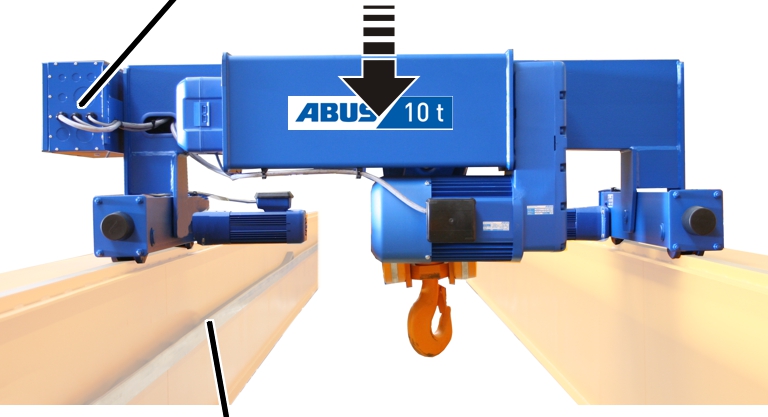

Colocar el carro sobre el puente grúa

Cuadro eléctrico del carro



Alimentación de corriente del carro



*   Girar el carro como se muestra en la figura.

*   Colocar el carro con las roldanas sobre el carril del carro.

*   Sólo con rodillos guía: No apoyar el carro con los rodillos guía. Se dañarían.

*   Comprobar que todas las roldanas tengan contacto con el carril del carro.





Montaje del tope antielevación

Solo en polipastos con accionamiento de elevación GM 5000 y GM 6000

El seguro anti-descarrilamiento se monta en el carro. Consta de un gancho que se desplaza por debajo de la cabeza superior de la viga principal. Gracias a él, el carro no puede caer de la viga principal en caso de accidentes o situaciones similares.

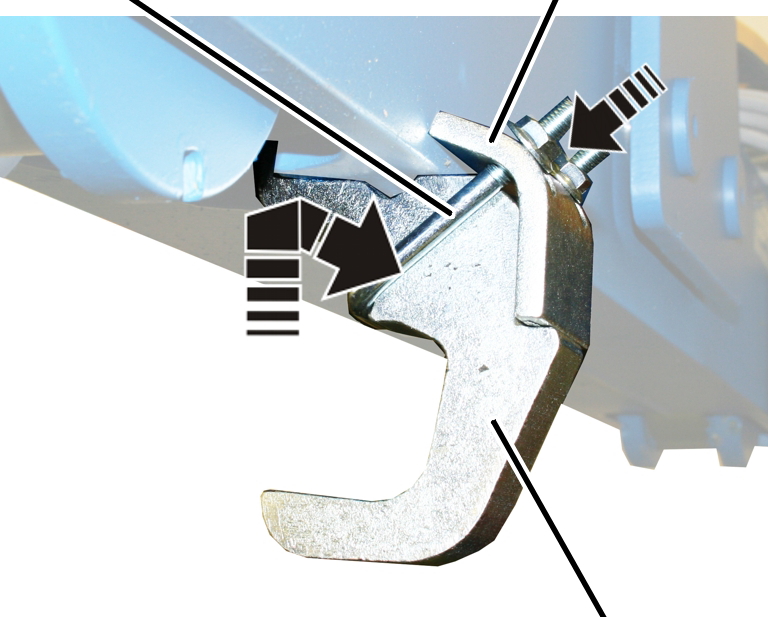

Arco roscado

Estribo de apriete



Seguro anti-descarrilamiento

*   Insertar el estribo de apriete y el arco roscado en el seguro anti-descarrilamiento.

*   Colocar el seguro anti-descarrilamiento en la roldana no accionada, a través del orificio desde abajo.

*   Atornillar el estribo de apriete con tuercas nervadas M8 (2x). 25 Nm.









Solo con accionamiento de elevación GM 7000 y disposición 10/2 y 12/2

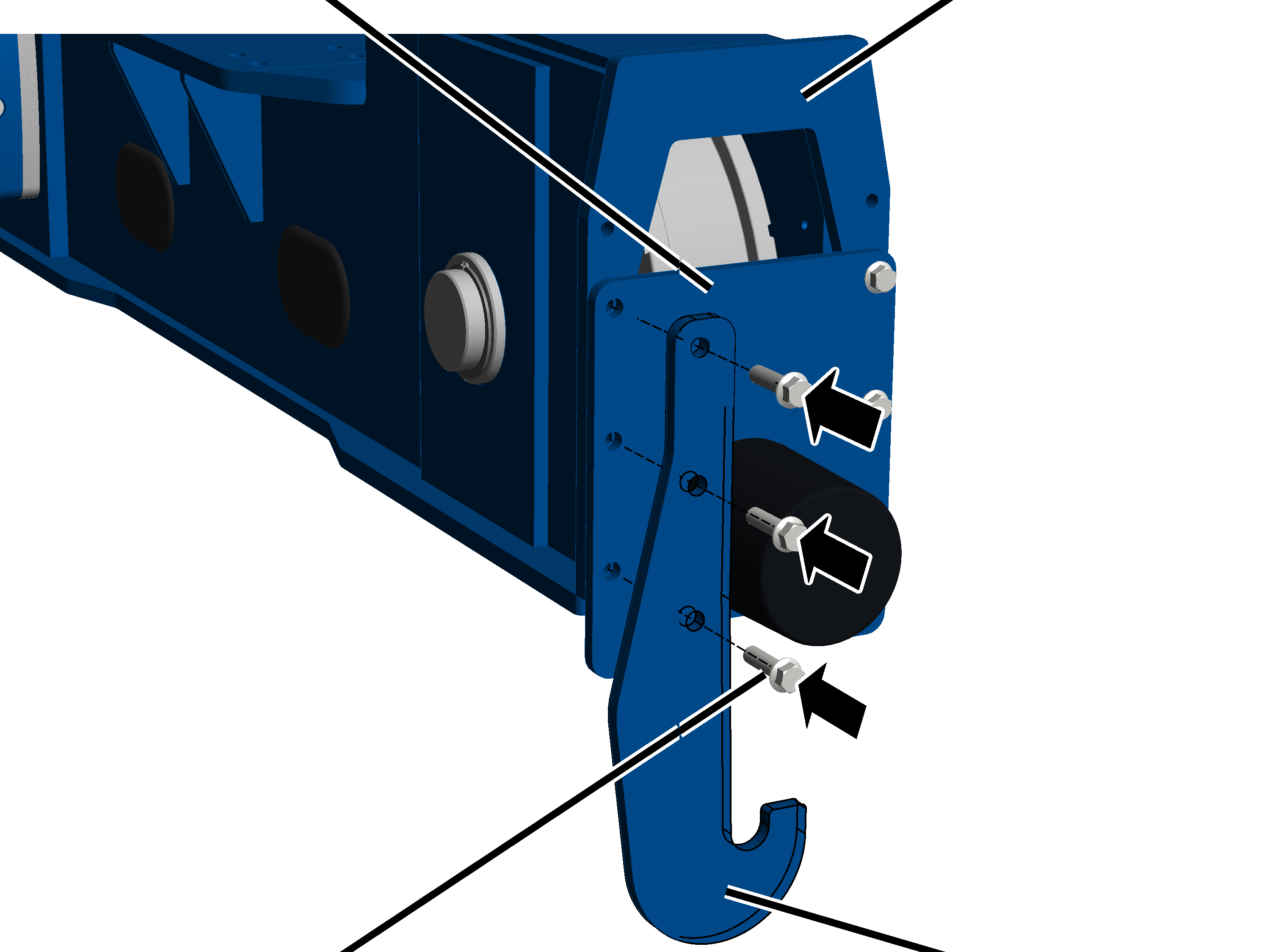

Placa de tope

Placa atornillada

Tornillo nervado M16x60

Seguro anti-descarrilamiento

*   Atornillar el seguro anti-descarrilamiento con tornillos nervados M16x60 (3x) a la placa de tope de la roldana no accionada. 250 Nm.
