Montaje de la roldana motriz

Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.

Montar la roldana

	Roldana

Perno de cojinete	Brida del cojinete

Sujetar la roldana en el testero. No importa qué lado mira hacia dentro o hacia fuera.

Insertar el perno de cojinete y la brida del cojinete. En caso necesario, golpear suavemente con un martillo contra el perno de cojinete y la brida del cojinete.

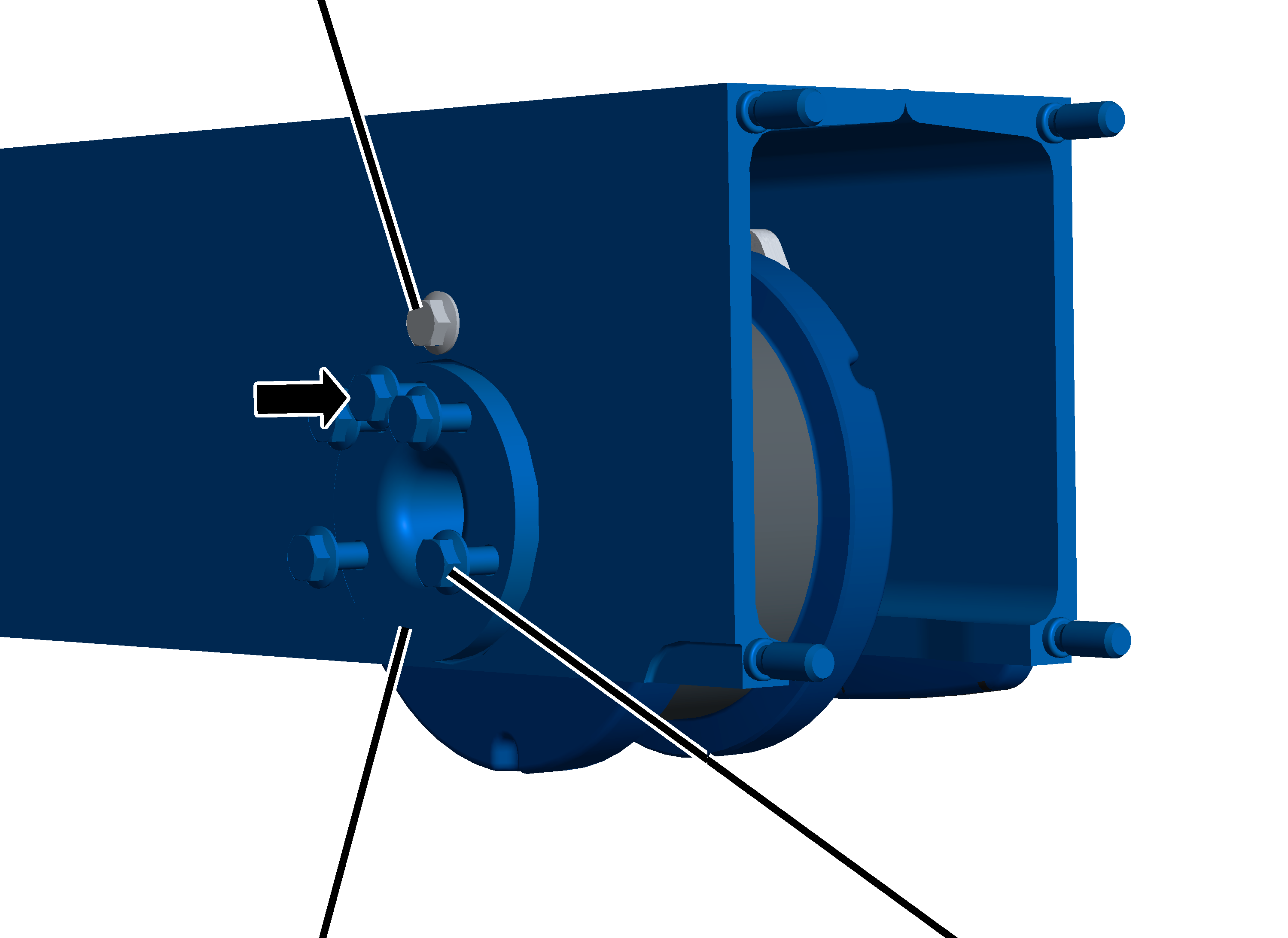

Tornillo de soporte

Brida del cojinete	Tornillo nervado

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Tornillo	Par de apriete
200	10.9	5x	M10x30	85 Nm
280	10.9	5x	M12x40	130 Nm
350	10.9	8x	M12x40	130 Nm
420	10.9	8x	M16x40	330 Nm

Sólo par el tamaño 420 con mecanismo de traslación 420V

Este paso se aplica sólo cuando se vaya a montar un testero de tamaño 420 con un accionamiento de traslación de 420V.

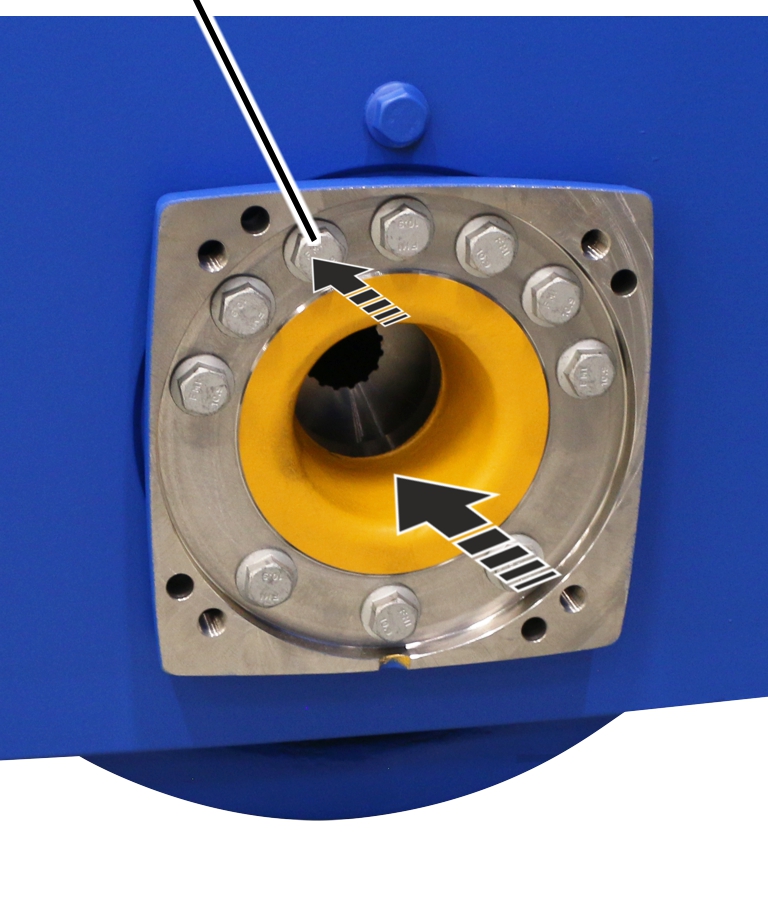

Montaje del adaptador

Tornillo nervado

Caso necesario, insertar los pasadores (4x) en la brida del cojinete.

Girar el adaptador hasta que coincidan los agujeros.

Insertar el adaptador sobre los pasadores de la brida del cojinete.

Insertar los tornillos nervados M16x70 (10x) por el adaptador y la brida del cojinete.

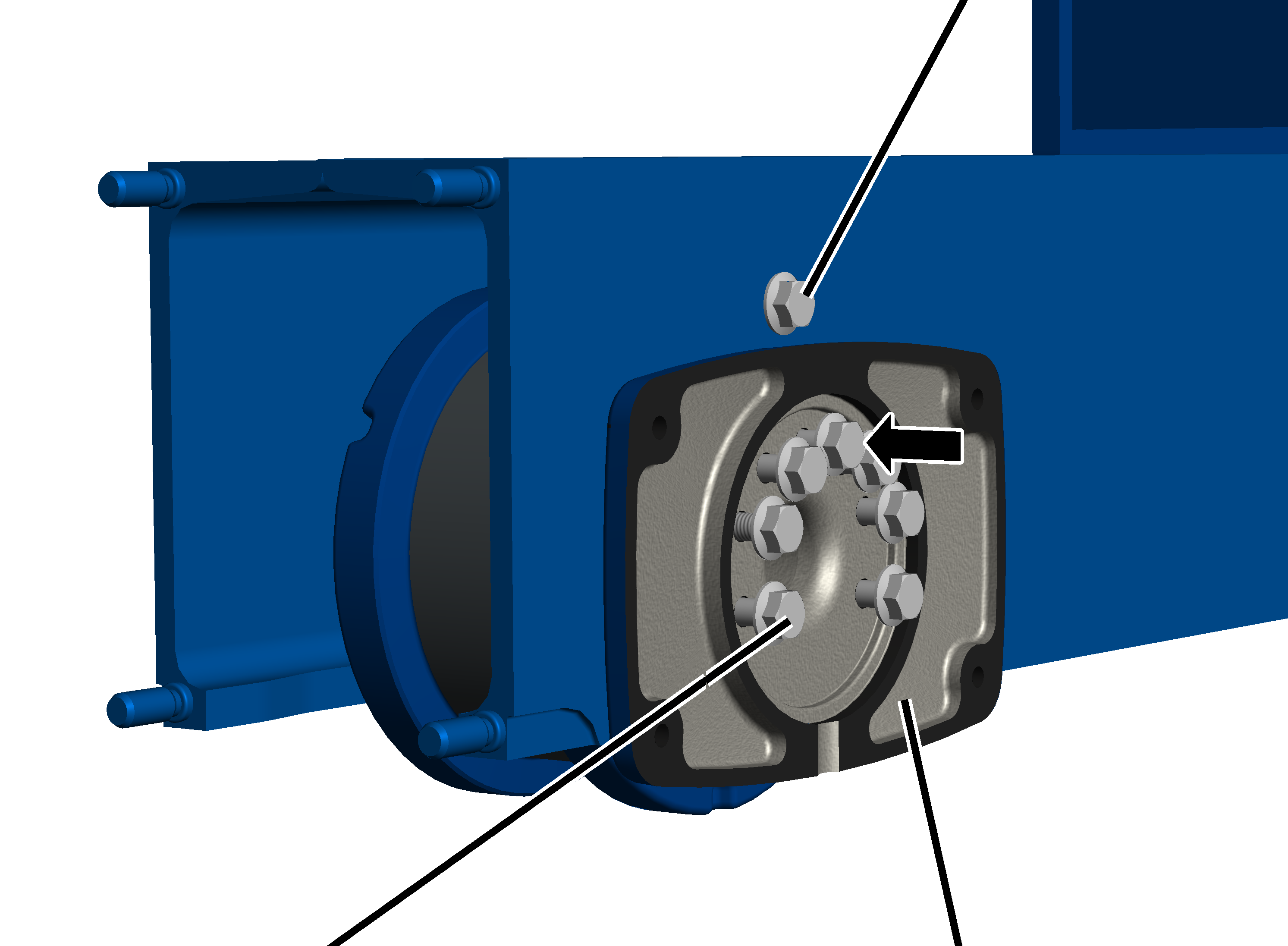

Atornillar la brida del cojinete

	Tornillo de soporte

Tornillo nervado	Brida del cojinete

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Modelo	Par de apriete
200	10.9	7x	M10x30	85 Nm
280	10.9	7x	M12x40	130 Nm
350	10.9	10x	M12x40	130 Nm
420 con accionamiento de traslación de la grúa 420	10.9	10x	M16x40	330 Nm
420 con accionamiento de traslación de la grúa 420V	10.9	10x	M16x70	330 Nm
500	10.9	9x	M16x60	300 Nm

Montar los testeros

Solo para testeros del tamaño 280, 350 y 420:

Este paso se aplica solo a testeros del tamaño 280, 350 y 420.

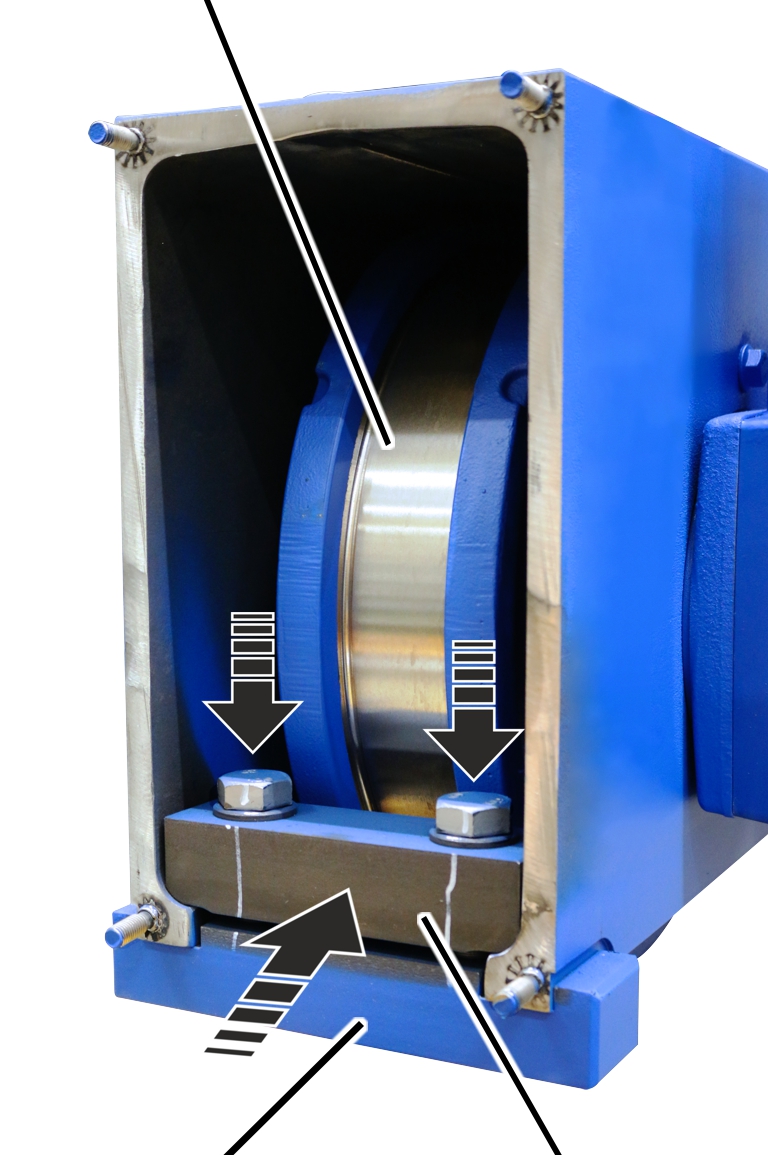

Roldana

Pieza de apriete	Soporte

Insertar la pieza de apriete.

Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm

Sólo con tamaños 200 a 420

	Placa de tope

Tuerca autoblocante	Arandela de plástico

Insertar la placa de tope sobre el perno roscado.

Colocar las arandelas de plástico (4x).

Apretar las tuercas autoblocantes M10 (4x). 6 Nm.

Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.

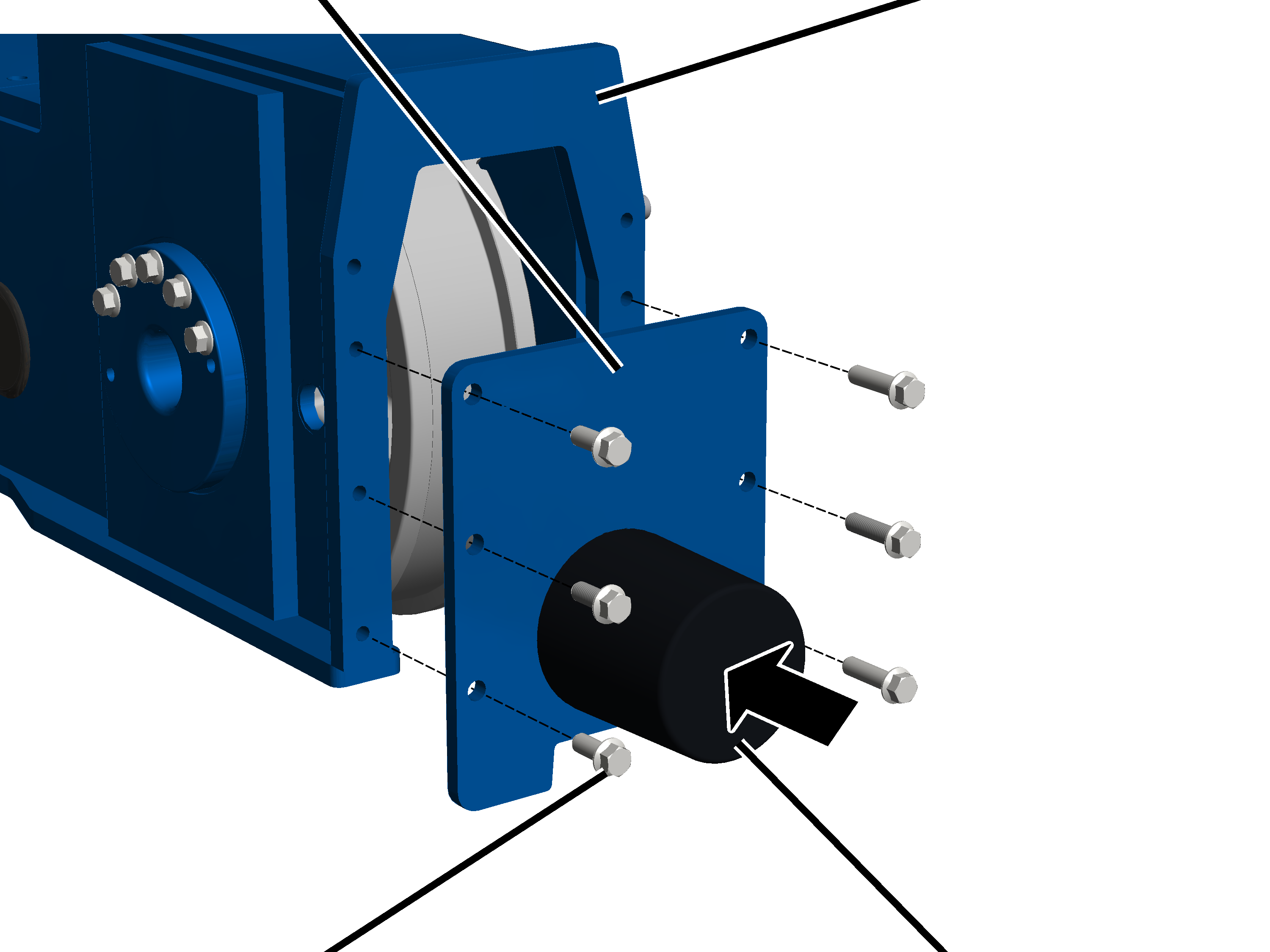

Sólo con el tamaño 500

Placa de tope	Placa atornillada

Tornillo nervado M16x60	Tope de seguridad

Fijar la placa de tope con tope de seguridad a la placa de fijación con tornillos nervados M16x60 (6x). 250 Nm.

Montaje del mecanismo de traslación

Determinar el peso del mecanismo de traslación. Véase el manual de producto ABUS del mecanismo de traslación.

Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).

Sólo con mecanismo de traslación AZP

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación AZP en el testero.

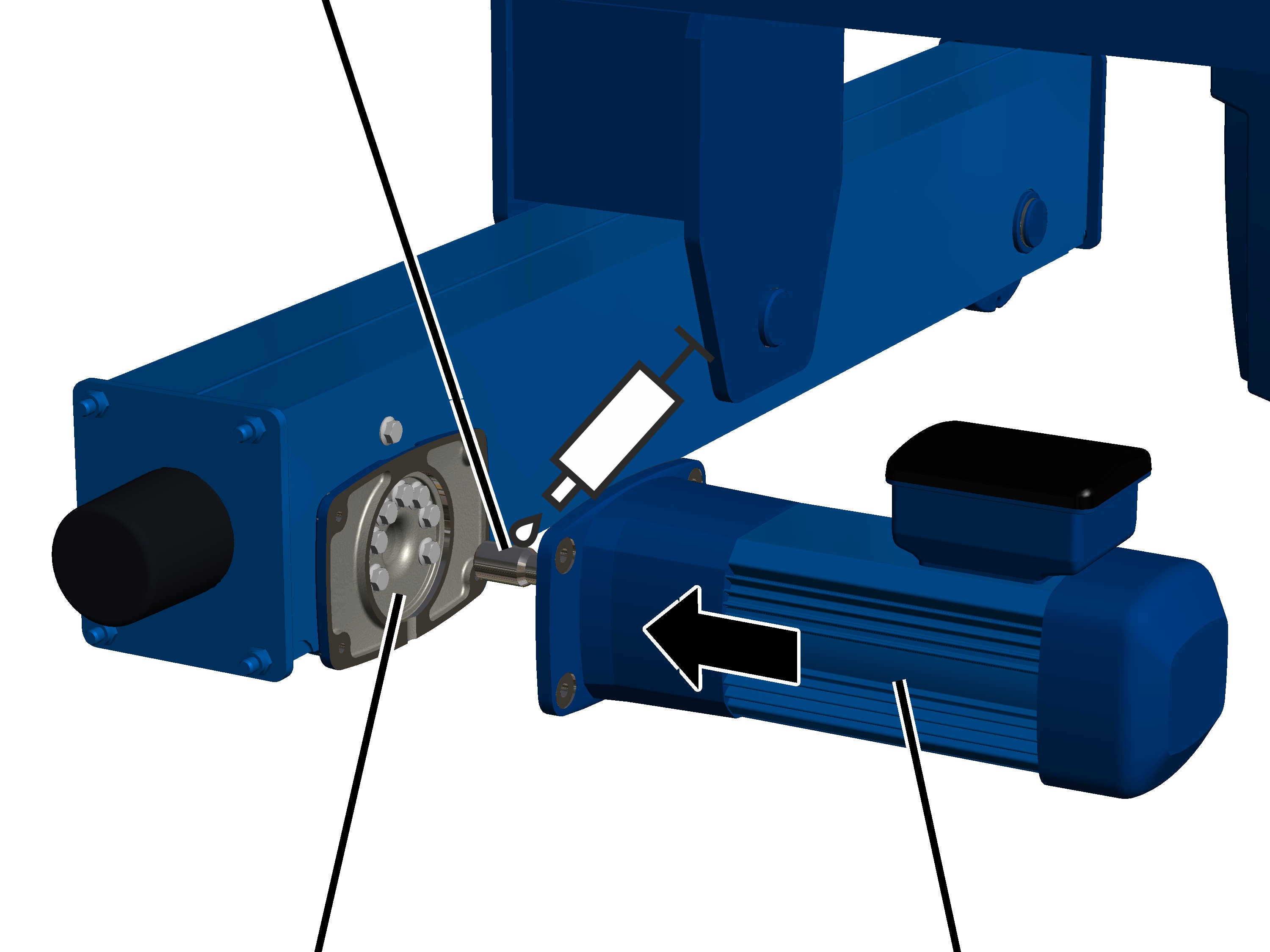

Árbol secundario

Brida del cojinete	Mecanismo de traslación

Engrasar el acoplamiento dentado en el eje de salida. Aplicar el lubricante con un pincel hasta recubrir la pieza.

Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para más detalles, véase el manual de producto Mecanismo de traslación ABUS.

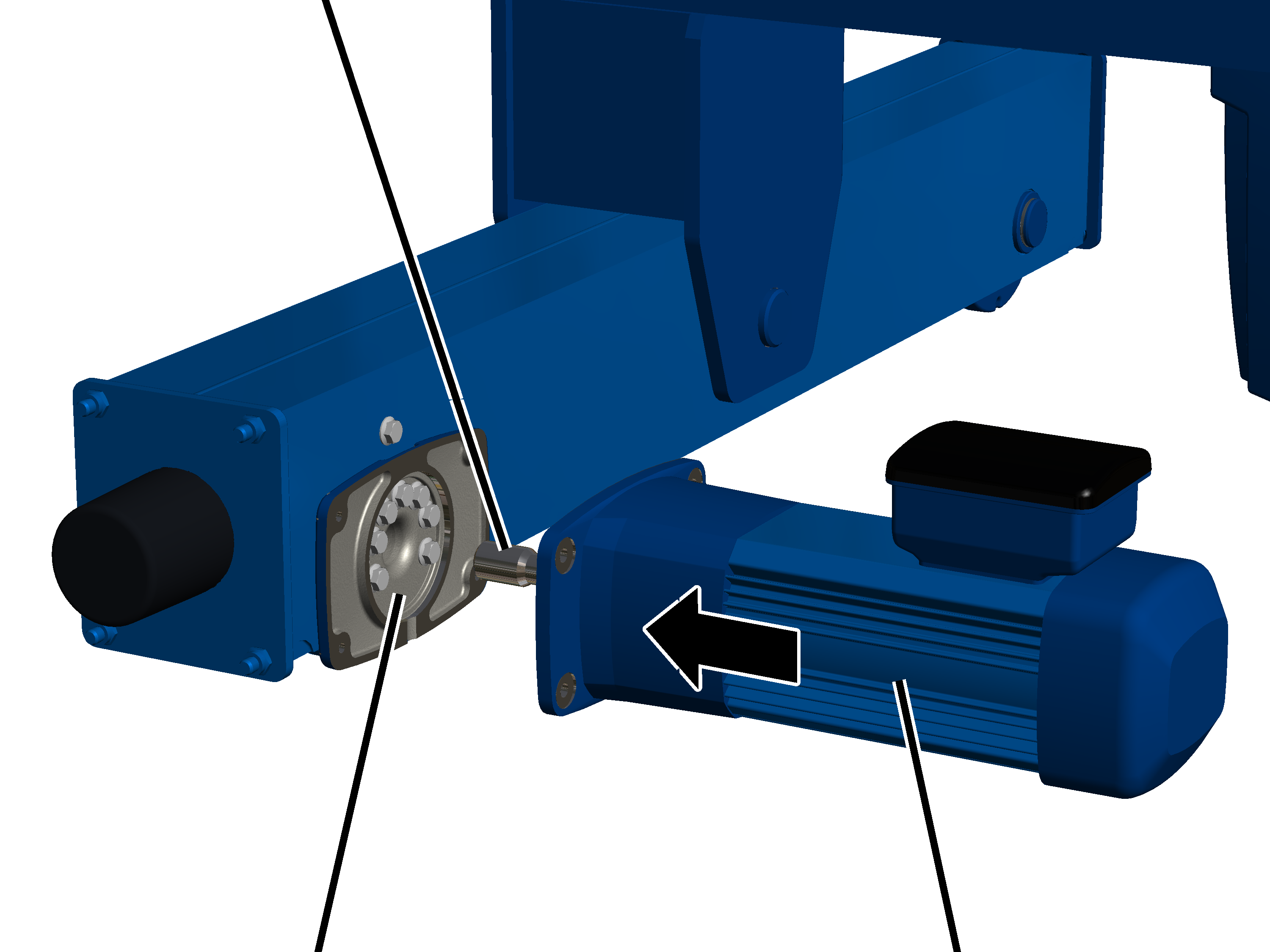

Árbol secundario

Brida del cojinete	Mecanismo de traslación

Insertar el mecanismo de traslación en la roldana.

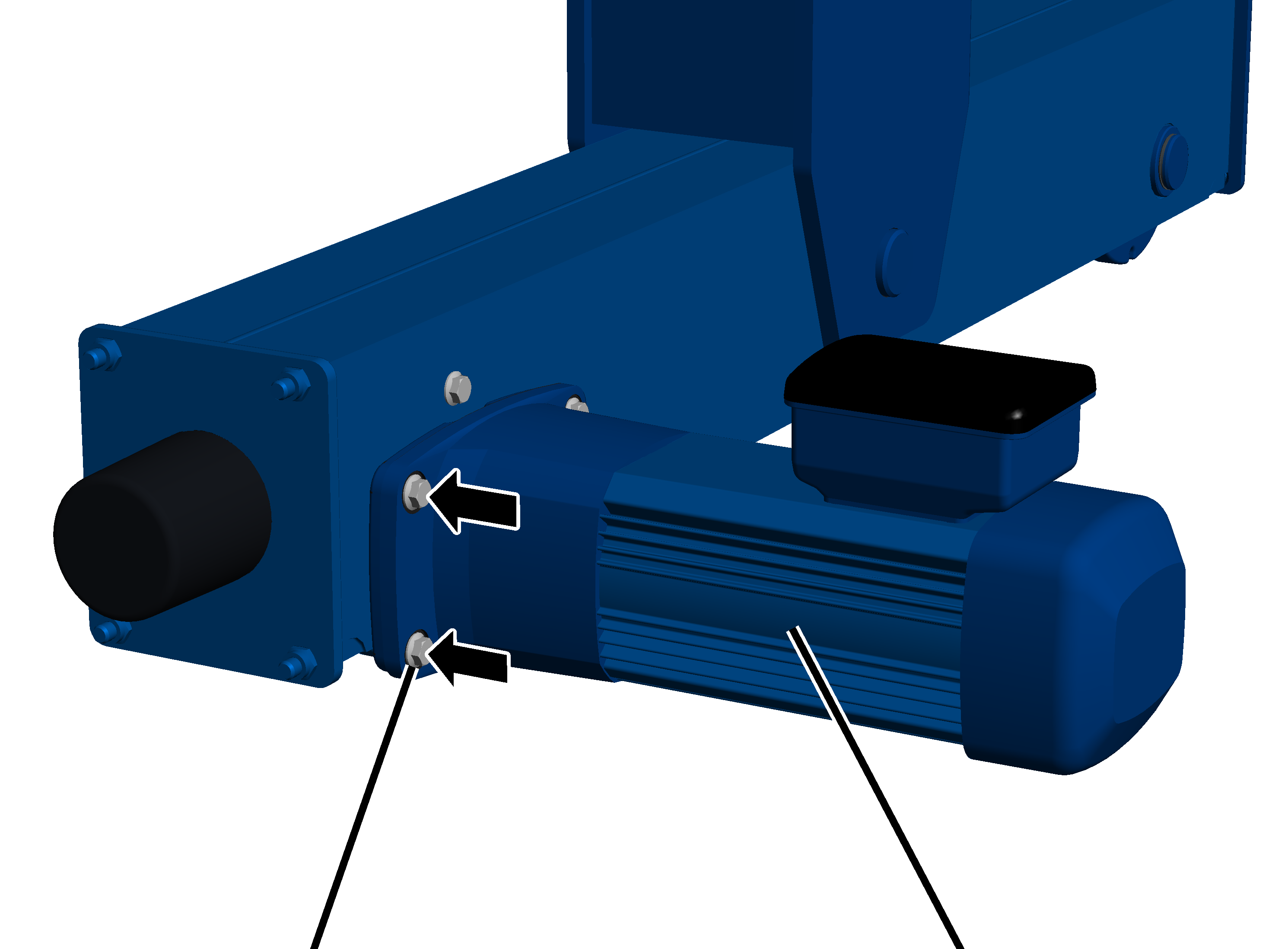

Tornillos nervados	Mecanismo de traslación

Atornille el mecanismo de traslación con tornillos nervados (4x).

Tamaño	Modelo	Par de apriete
200	M12x30	115 Nm
280	M16x40	300 Nm

Sólo con mecanismo de traslación AZF

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación AZF en el testero.

Brida del cojinete	Mecanismo de traslación

Árbol secundario

Engrasar el acoplamiento dentado en el eje de salida. Aplicar el lubricante con un pincel hasta recubrir la pieza.

Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para más detalles, véase el manual de producto Mecanismo de traslación ABUS.

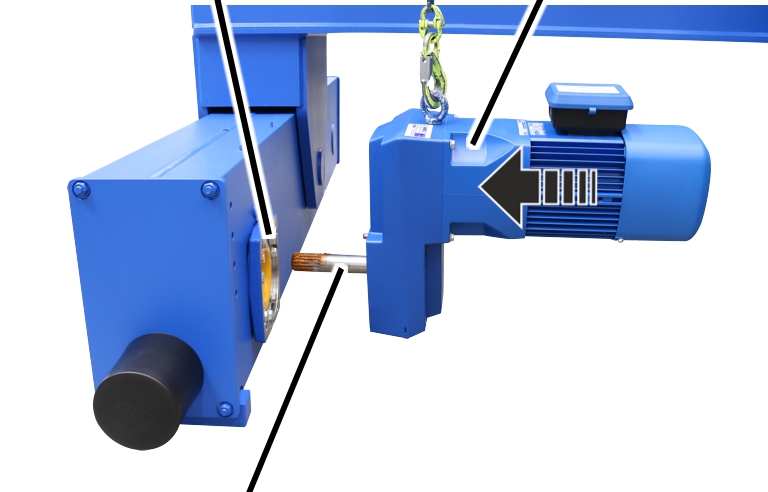

Brida del cojinete	Mecanismo de traslación

Árbol secundario

Insertar el mecanismo de traslación en la roldana.

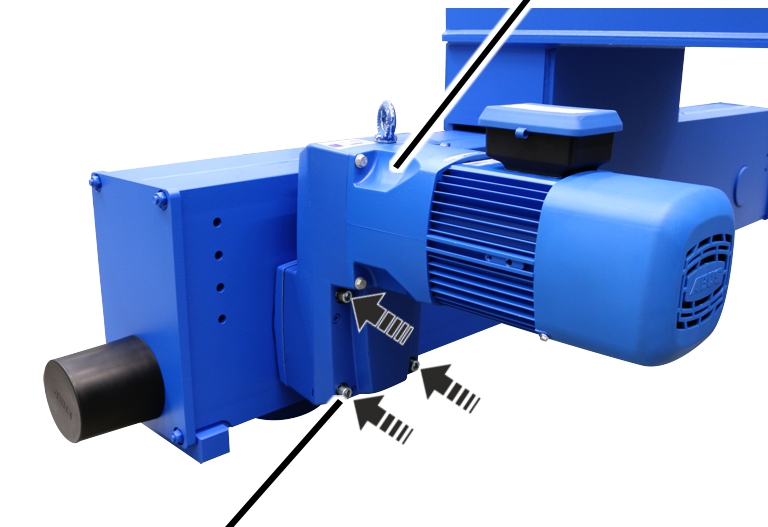

	Mecanismo de traslación

Tornillo cilíndrico

Atornillar el mecanismo de traslación con tornillos cilíndricos y arandelas (4x).

Tamaño	Modelo	Par de apriete
350	M12x100	85 Nm
420	M12x100	85 Nm
V420	M16x140	210 Nm
V500	M16x140	210 Nm

Conexión del mecanismo de traslación

Solo con mando de contactores

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Cable de conexión del mecanismo de traslación	Freno del rectificador

Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

Solo con convertidor de frecuencia

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Regleta de hembrillas para el mecanismo de traslación	Regleta de hembrillas para el freno

Insertar la regleta de hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

Insertar la regleta de hembrillas para el freno en la regleta de machos del mecanismo de traslación.

Conexión por enchufe	Pasacables

Pinza del apantallado	Cable de conexión

Presionar el extremo del cable de conexión (donde se ha eliminado ya el aislante alrededor del apantallado) en la pinza del apantallado.

Fijar el cable de conexión con bridas a la pinza del apantallado.

Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

Cerrar la carcasa del conector.

Comprobar el polipasto de cable

Volver a bajar el polipasto de cable.

Poner en servicio el polipasto de cable.

Comprobar la función de la roldana.
