Observar las disposiciones sobre
seguridad laboral
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
Observar las disposiciones sobre
seguridad laboral
Descargar el testero en el
polipasto de cable desde abajo cerca de la roldana.
|
Carcasa del conector | ||
|
| ||
|
Cable de conexión |
| |
Abrir la carcasa del conector en
el mecanismo de traslación.
Extraer el cable de conexión del
acoplamiento.
Determinar el peso del mecanismo
de traslación. Véase el manual de producto ABUS del mecanismo de traslación.
Asegurar el mecanismo de
traslación de forma que el peso se soporte sin peligro y el árbol secundario no
se vea cargado (por ejemplo, colgándolo de una eslinga de carga).
Este apartado se aplica sólo cuando se vaya a desmontar un accionamiento de traslación AZP.
|
| |
|

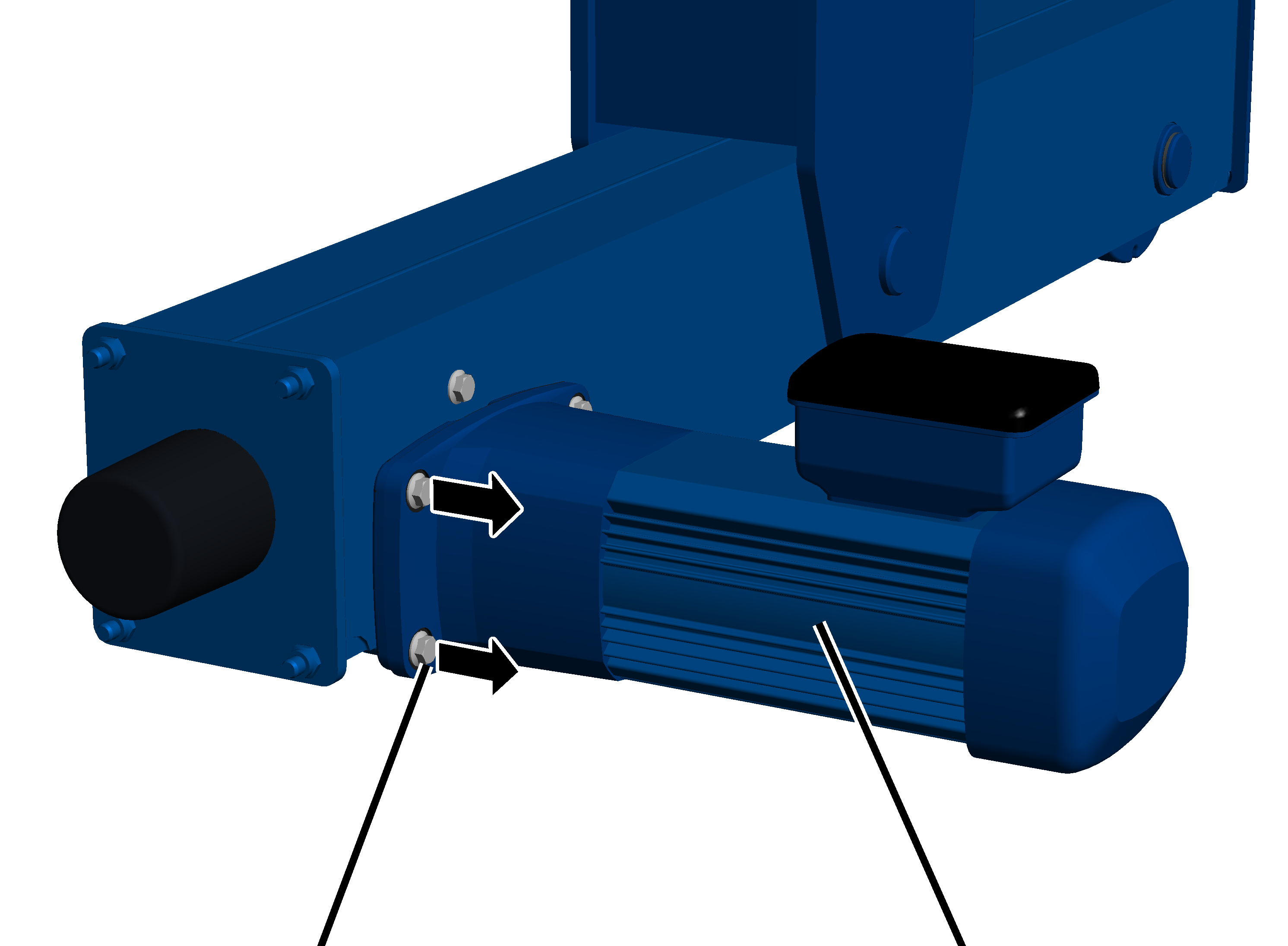

Tornillos nervados |
Mecanismo de traslación |
Aflojar los tornillos nervados
(4x).
|
| |
|

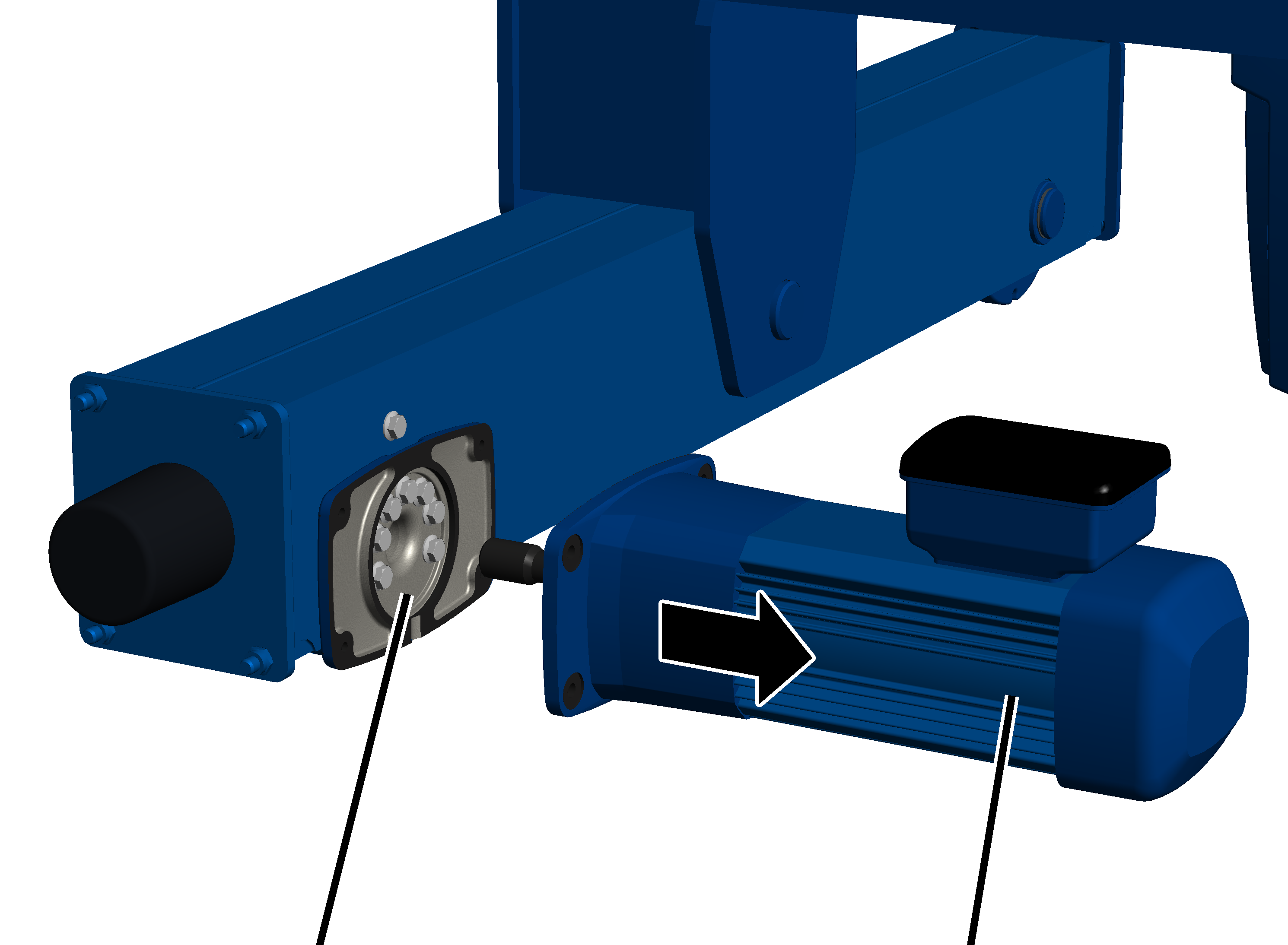

Brida del cojinete |
Mecanismo de traslación |
Extraer el mecanismo de
traslación.
Este apartado se aplica sólo cuando se vaya a desmontar un accionamiento de traslación AZF.
|
|

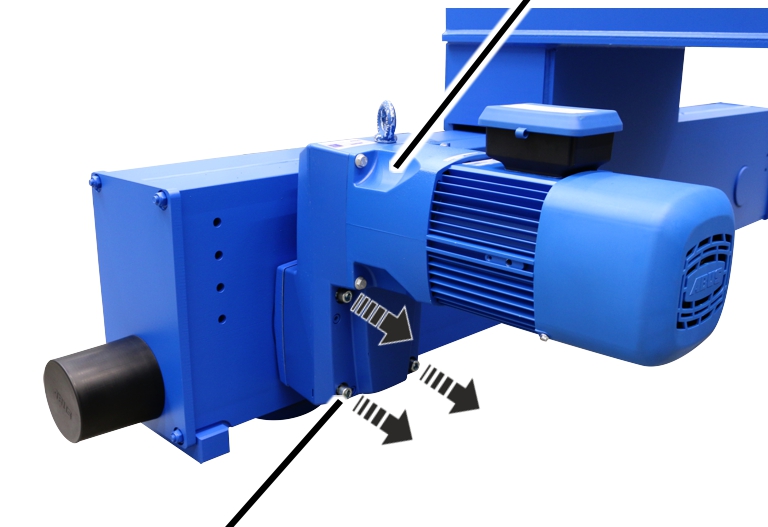

Mecanismo de traslación |
|
| |
|
Tornillos cilíndricos |
|
Aflojar los tornillos
cilíndricos (4x).
|

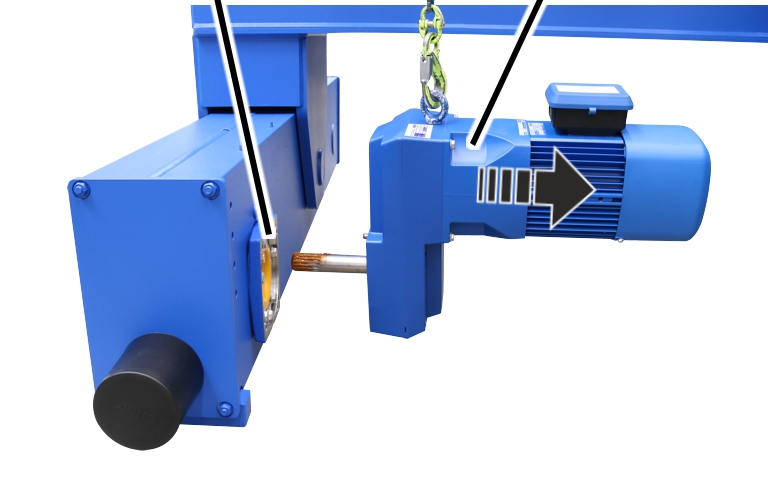

Brida del cojinete |
Mecanismo de traslación |
|
| |
Extraer el mecanismo de
traslación.
|
|
Placa de tope |
|
| |
|
Tuerca autoblocante |
Arandela de plástico |
Desenroscar las tuercas
autoblocantes (4x).
Extraer las arandelas de
plástico (4x).
Extraer la placa de tope.
|
Placa de tope |
Placa atornillada |
|
| |
|
Tornillo nervado M16x60 |
Tope de seguridad |
Soltar los tornillos nervados
M16x60 (6x) y extraer la placa de tope de la placa de fijación.
Los testeros en carros tamaño 280, 350 y 420 tienen una pieza de apriete en la roldana motriz. Para poder desmontar la roldana hay que desmontar primero la pieza de apriete.
|

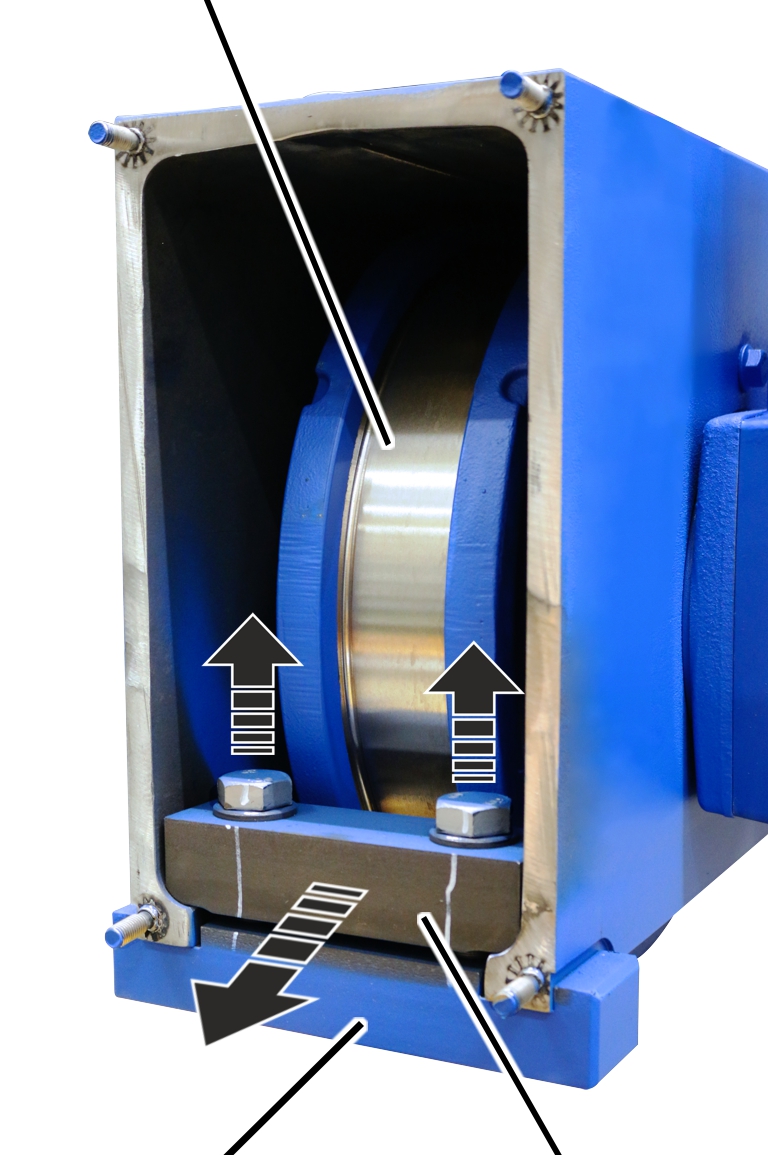

Roldana |
|
|
| |
|
Pieza de apriete |
Soporte |
Afloje los tornillos (2x).
Extraer el soporte con la pieza
de apriete.
|
|

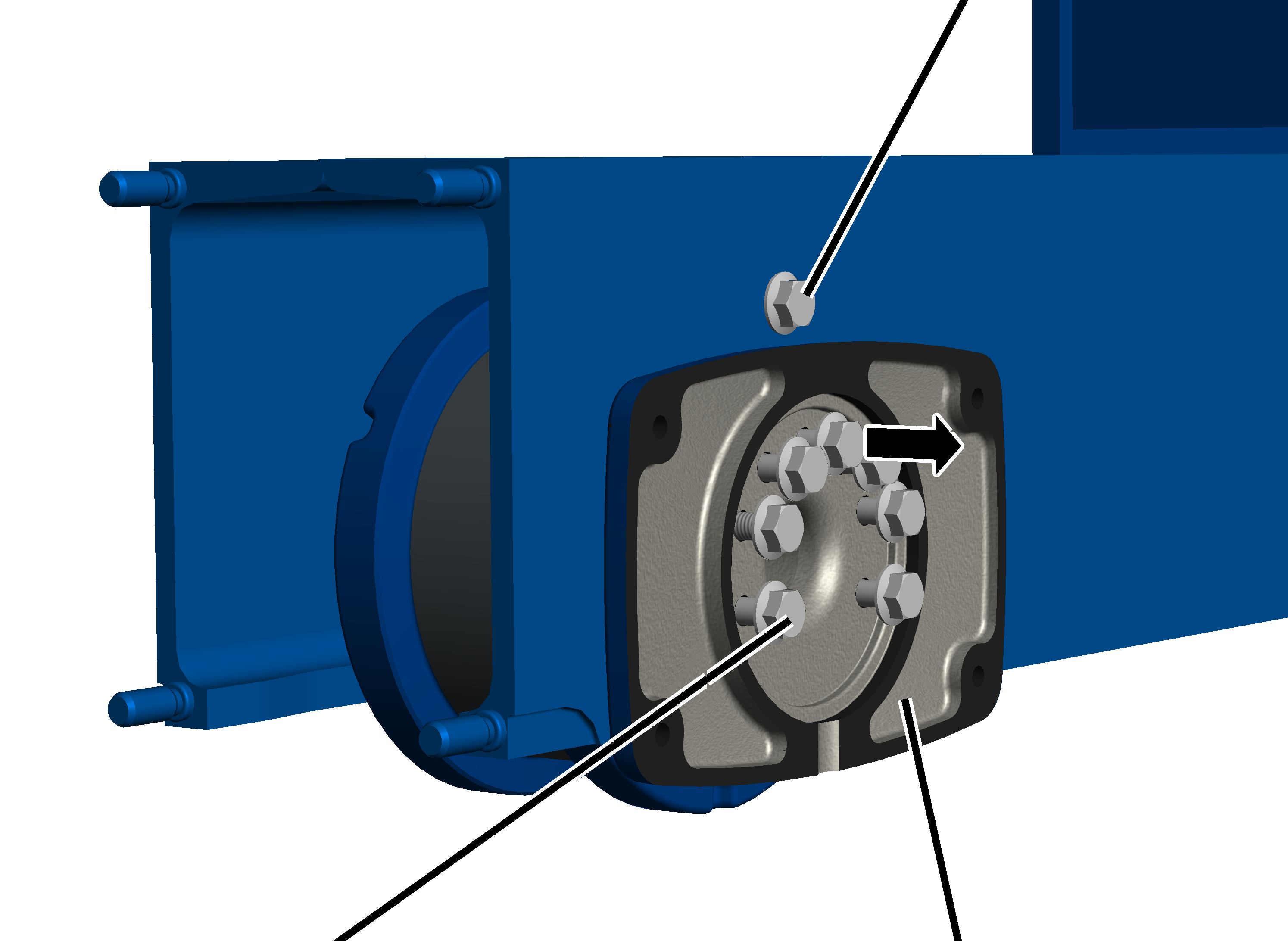

Tornillo de soporte |
|
| |
|
Tornillo nervado |
Brida del cojinete |
|

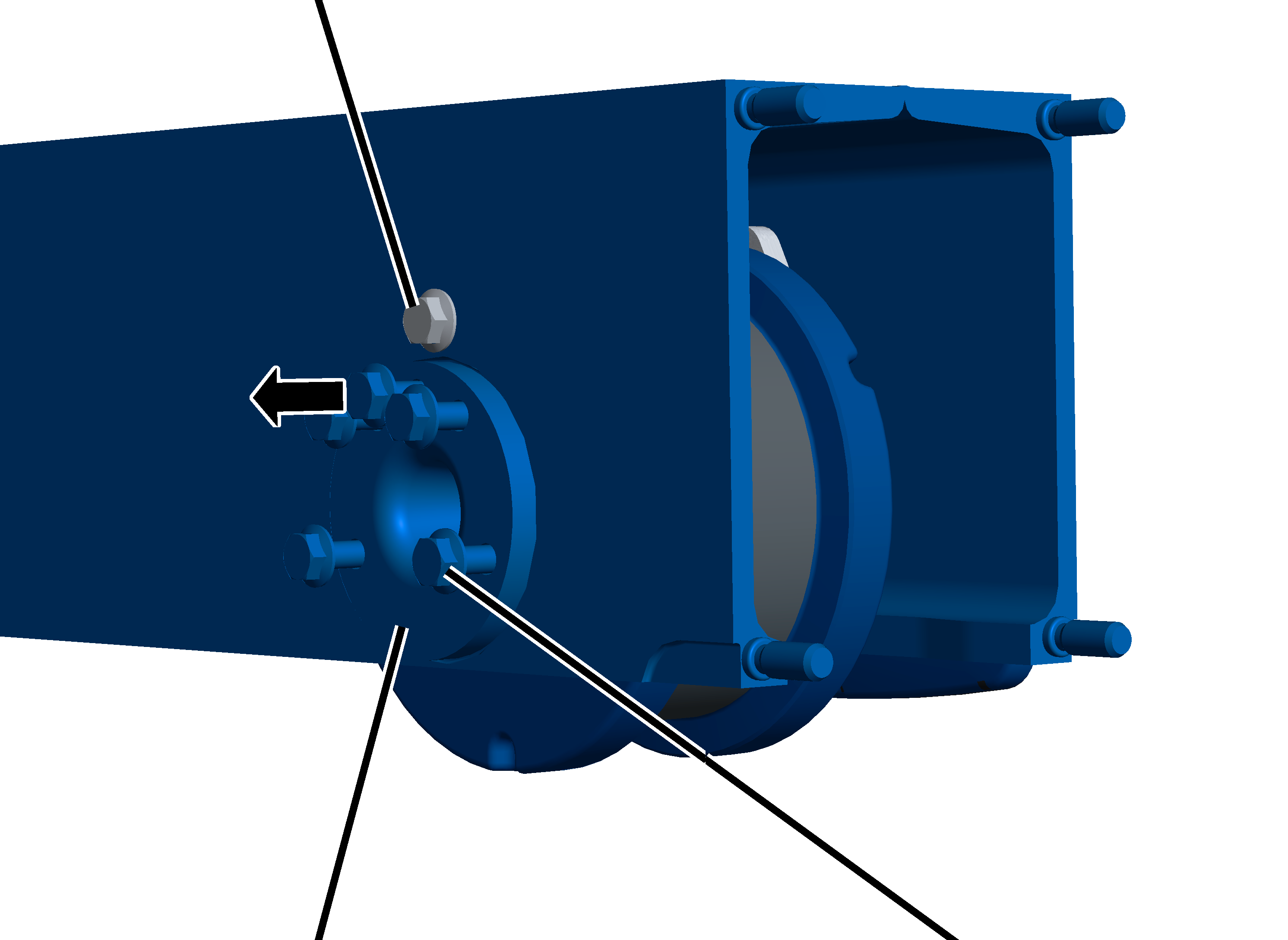

Tornillo de soporte |
|
|
| |
|
Perno de cojinete |
Tornillo nervado |
|
|
Roldana |
|
| |
|
Perno de cojinete |
Brida del cojinete |
Extraer perno de cojinete, brida
del cojinete y roldana.
Consejo
Sólo en tamaño 420 con accionamiento de traslación 420V: sobre la brida de cojinete hay adicionalmente un adaptador. Puede dejarse sobre la brida del cojinete cuando se desmonta la roldana si no se deja sacar fácilmente.
Consejo:
Para poder sacar la brida del cojinete fácilmente del testero, insertar dos o cuatro tornillos en las esquinas de la brida del cojinete y empujar así la brida fuera del testero.
