Ist die Umlenkrolle beschädigt, muss diese ausgetauscht
werden.
Nur bei Hubantrieb
GM 5000 oder GM 6000 mit Einscherung 4/2 oder 6/2
Im Folgenden wird der Tausch der Umlenkrollen an einem
Seilzug mit einer Umlenkrolle (Einscherung 4/2) gezeigt. Der Tausch an einem
Seilzug mit zwei Umlenkrollen (Einscherung 6/2) unterscheidet sich nicht
wesentlich davon.
Umlenkrolle
demontieren
|
|
|

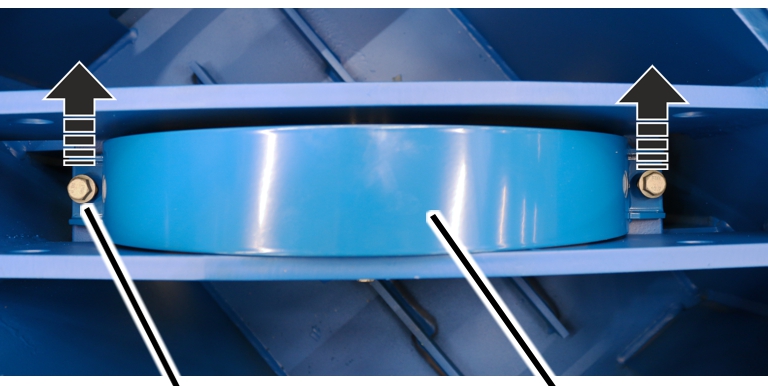

Rippschraube |
Bügel |
Rippschauben am Bügel lösen.
|
Bügel |
Umlenkrolle |
|
|

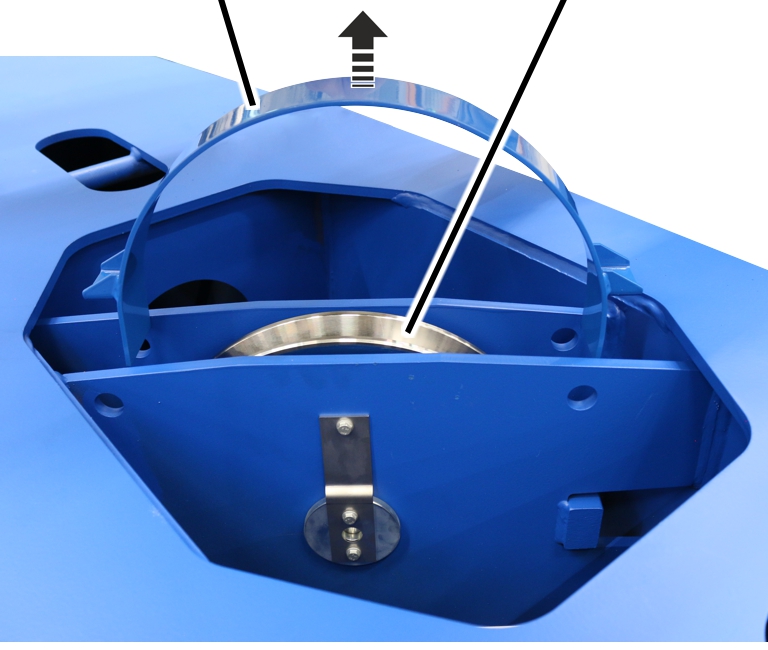

Bügel von der Umlenkrolle
nehmen.
|

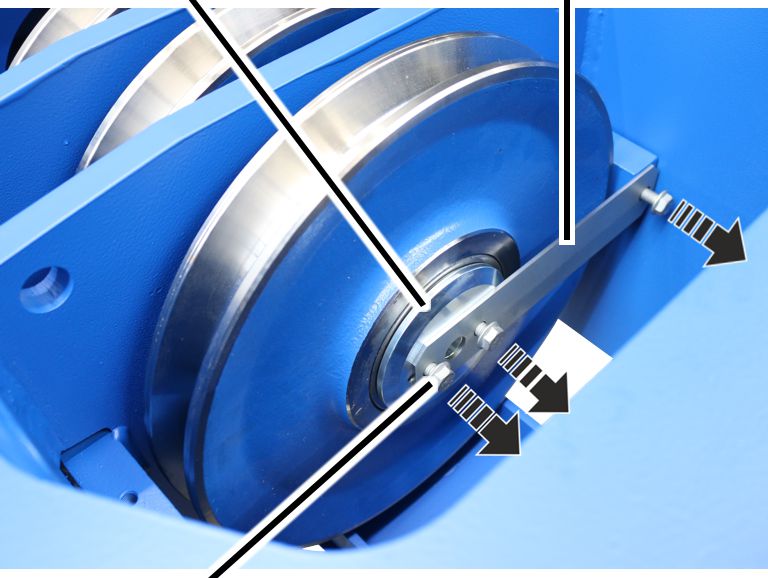

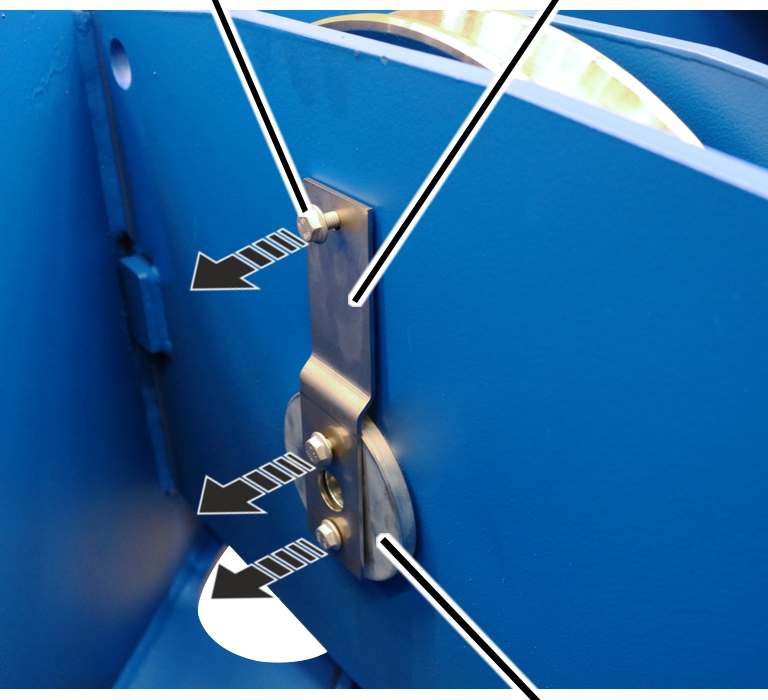

Rippschraube |
Halter |
|
|
|
|
Messbolzen |
Halter vom Messbolzen
abschrauben.
|
|

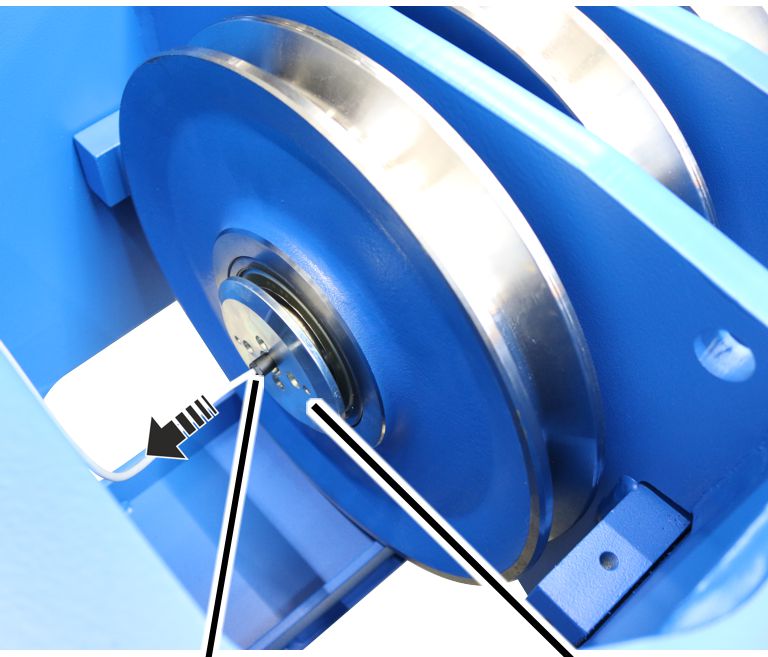

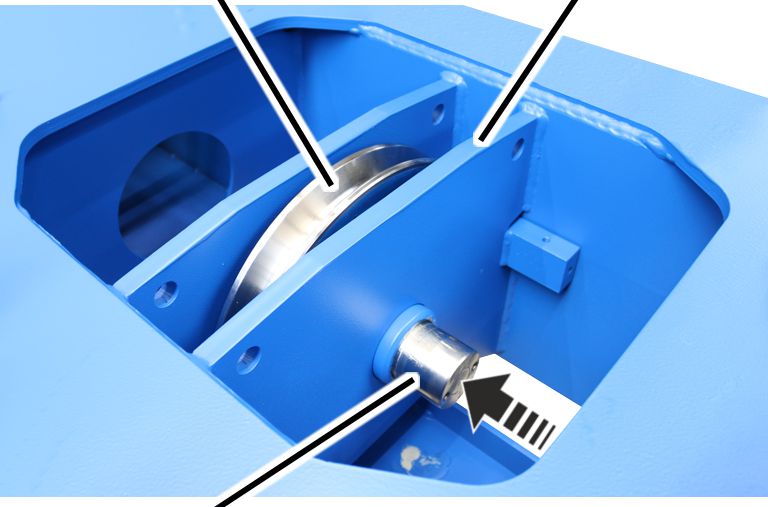

Umlenkrolle |
|
|
|
Traverse |
Messbolzen |

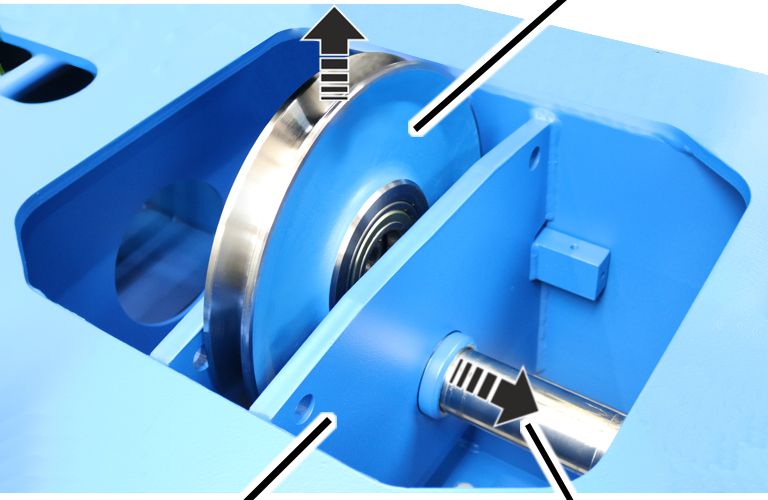

Messbolzen aus der Traverse und
Umlenkrolle ziehen.
|
|

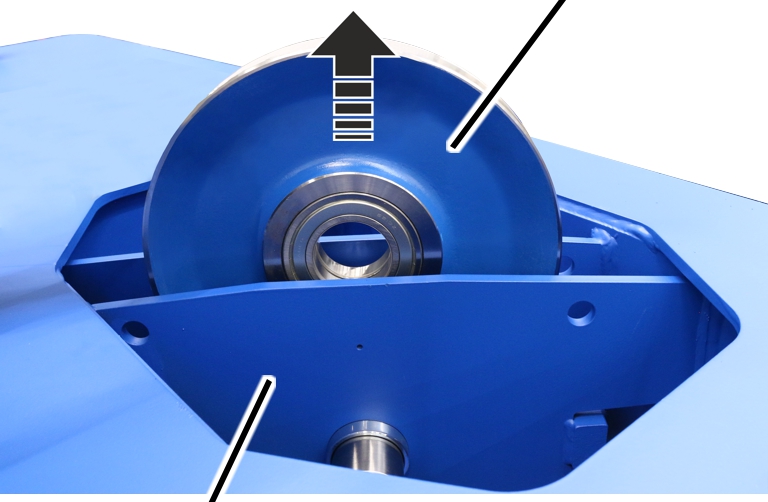

Umlenkrolle |
|
|
|
Traverse |
|
Umlenkrolle aus der Traverse
heben.
Falls die Lagerbuchsen beschädigt sind:
|
Traverse |
Lagerbuchse |
|
|

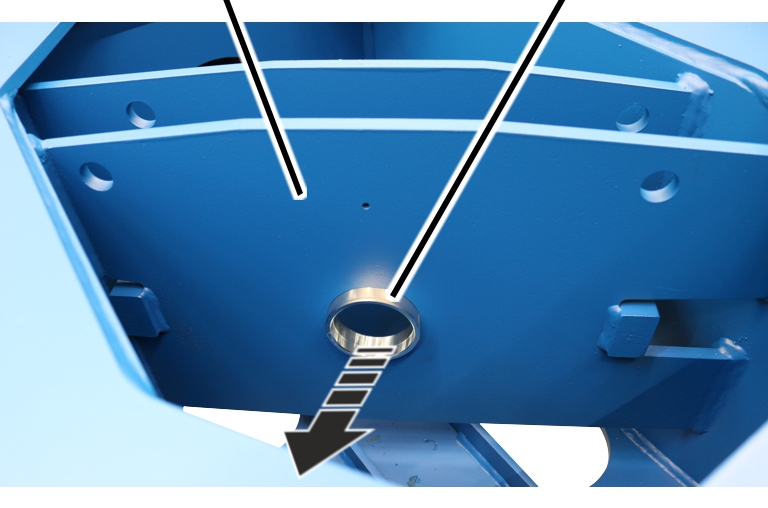

Lagerbuchsen aus der Traverse
ziehen.
Umlenkrolle
montieren
Falls die Lagerbuchsen beschädigt sind:
|
Traverse |
Lagerbuchse |
|
|

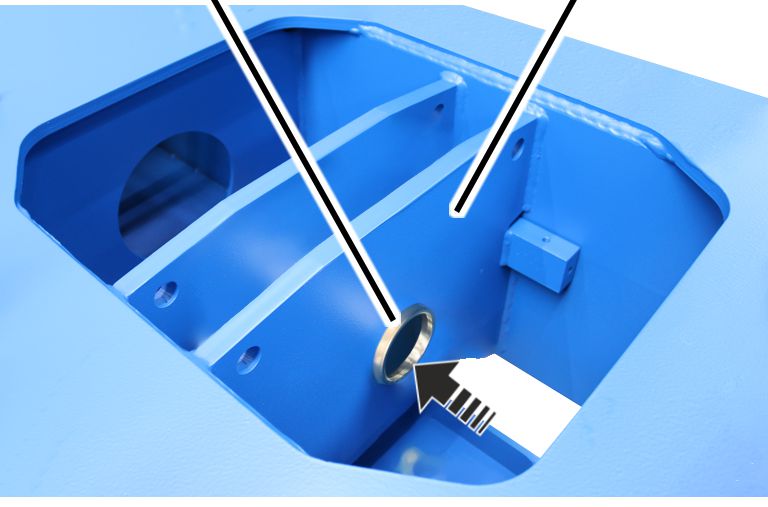

Lagerbuchse auf beiden Seiten in
der Traverse einsetzen.
|
Messbolzen |
Lagerbuchse |
|
|

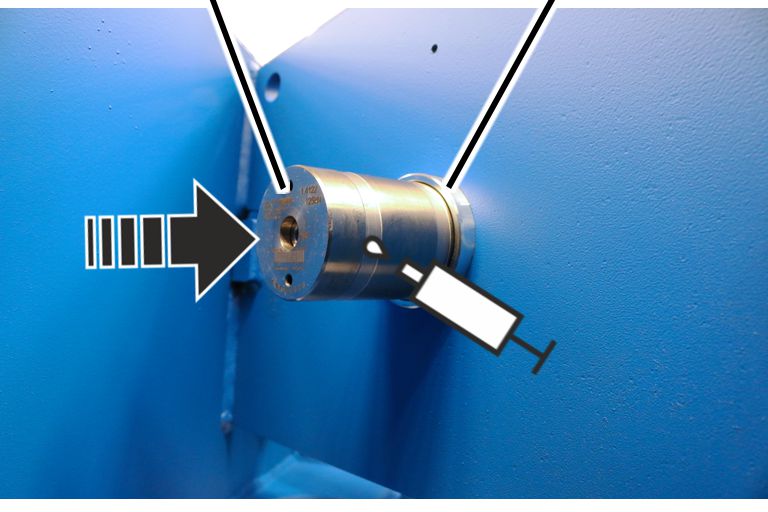

Messbolzen fetten.
Schmierstoff: „Hochtemperaturpaste PBC 1574“. Für Details siehe
Schmierstoffe.
Messbolzen in eine Seite der
Lagerbuchse schieben.
Den Messbolzen nicht vollständig in die Traverse schieben!

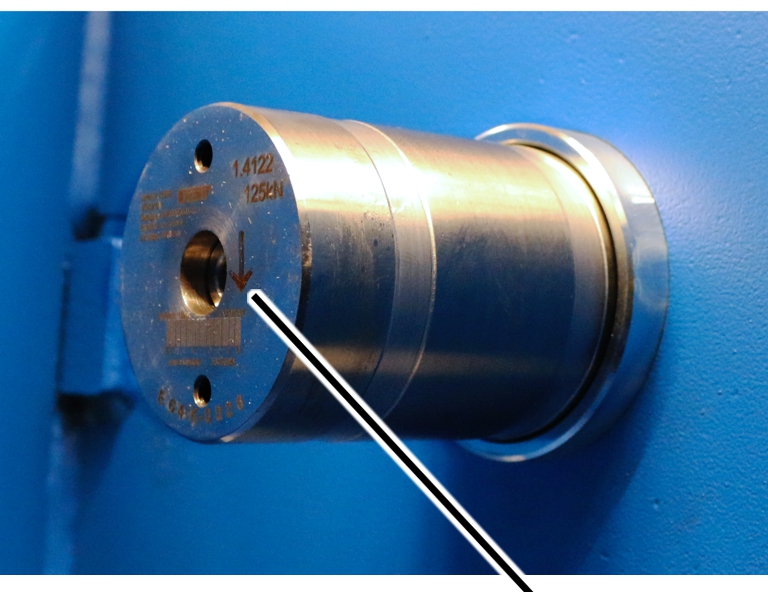

Hinweis
|
|
|
|
Pfeil |
Der Pfeil auf dem Messbolzen muss nach unten zeigen!
|
|

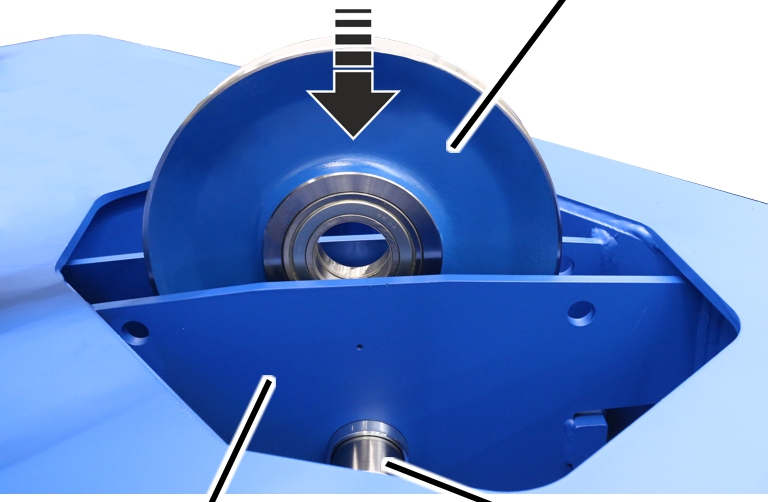

Umlenkrolle |
|
|
|
Traverse |
Messbolzen |

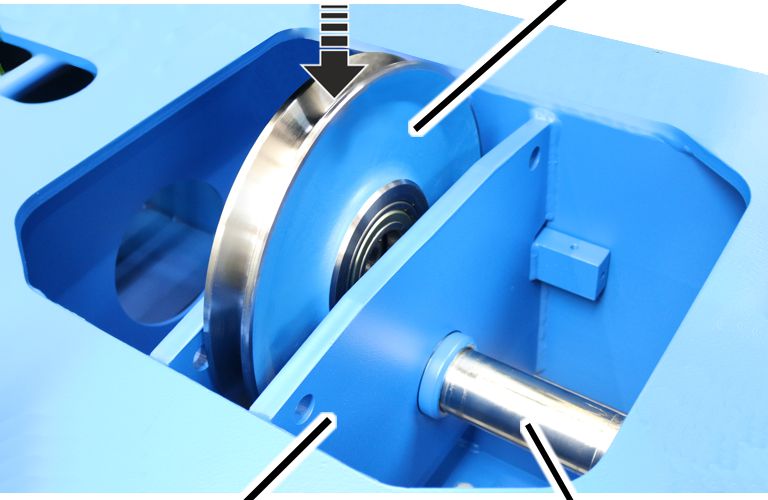

Umlenkrolle in die Traverse
einsetzen.
|
|

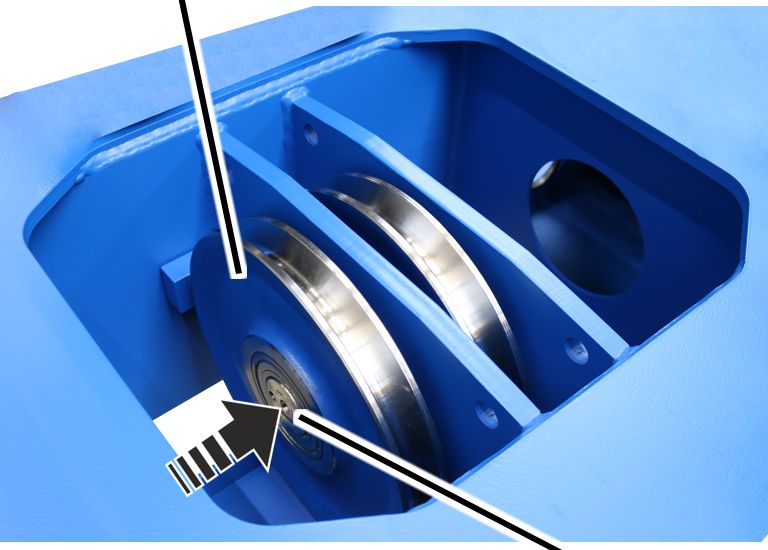

Umlenkrolle |
|
|
|
Traverse |
Messbolzen |

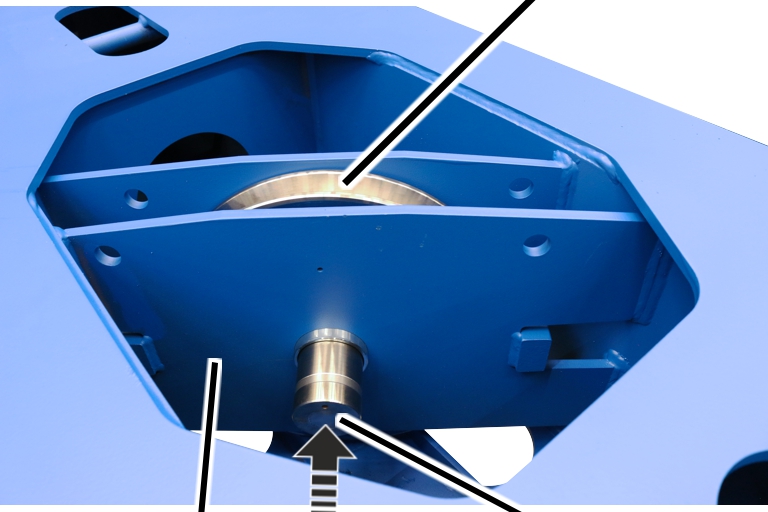

Messbolzen durch die Umlenkrolle
in die andere Lagerbuchse schieben.
Der Messbolzen schließt auf beiden Seiten mit den Lagerbuchsen
bündig ab.
|
Rippschraube |
Halter |
|
|
|
|
Messbolzen |
Halter auf beiden Seiten mit
Rippschrauben (3x) festschrauben.
|
Schraube |
Typ |
Anzieh-Drehmoment |
|
Rippschraube |
M8x16 |
42 Nm |
|
Rippschraube |
M10x20 |
75 Nm |
|
Bügel |
Umlenkrolle |
|
|

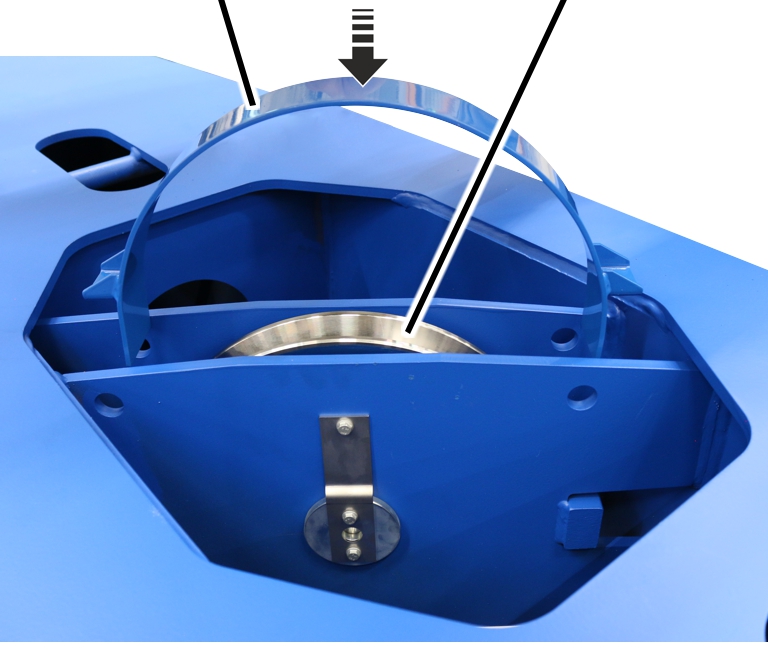

Bügel über die Umlenkrolle
setzen.
|
|
|

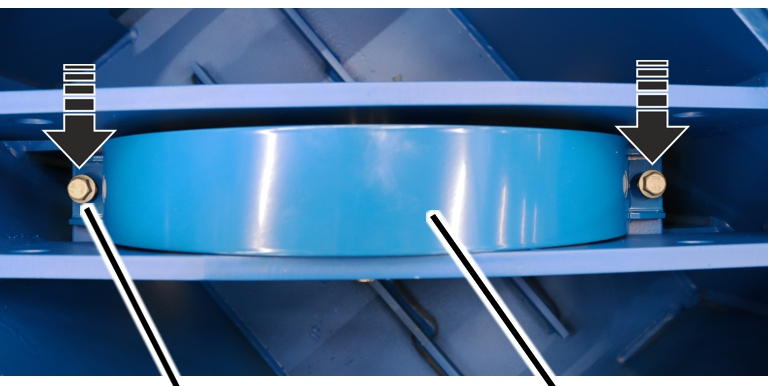

Rippschraube |
Bügel |
Bügel mit Rippschrauben M10x20
(2x) festschrauben. 75 Nm.
Nur bei Hubantrieb
GM 5000 oder GM 6000 mit Einscherung 8/2
Bei einer Einscherung 8/2 mit einem Hubantrieb GM 5000
oder GM 6000 sind im Katzrahmen drei Umlenkrollen verbaut.
Umlenkrolle
demontieren
|
|
|

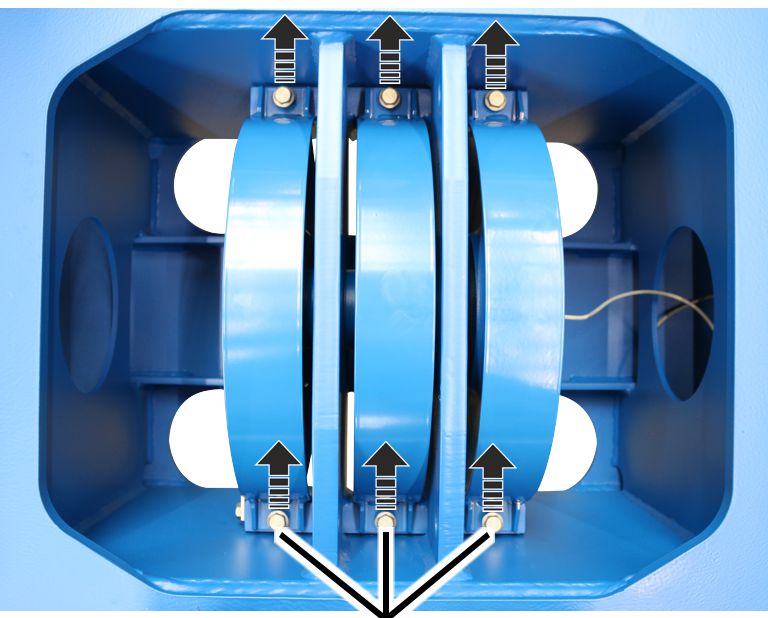

Rippschraube |
Rippschauben (6x) an den Bügeln
lösen.
|
|
Umlenkrolle |
|
|
|
Bügel |
|
|
|
|
Bügel von den Umlenkrollen
nehmen.
Auf der Seite mit der Verdrehsicherung:
|
Deckel |
Verdrehsicherung |
|
|
|
Rippschraube |
|
Rippschrauben (3x) lösen.
Verdrehsicherung und Deckel von
dem Messbolzen nehmen.
|
|

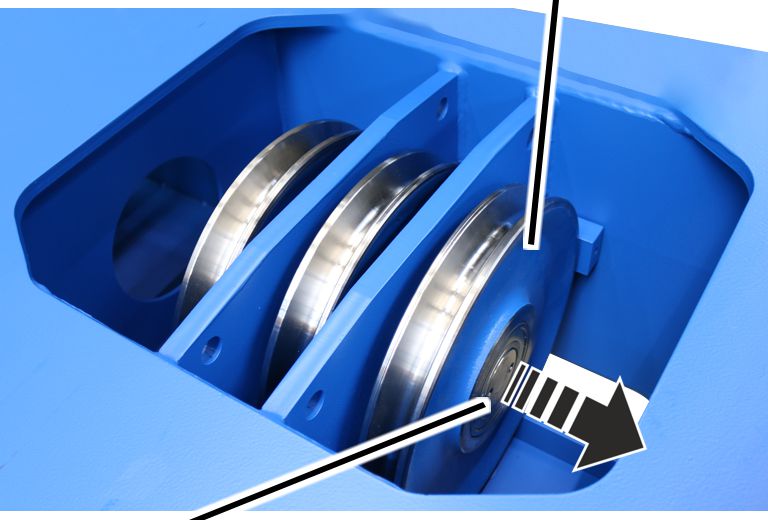

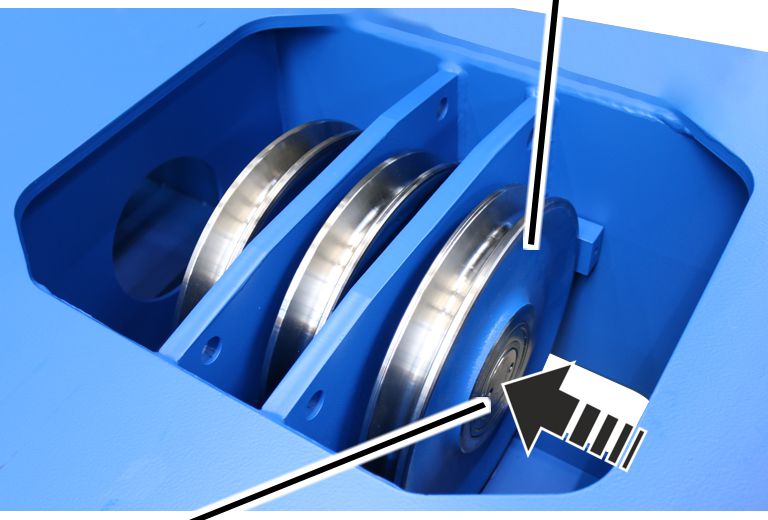

Umlenkrolle |
|
|
|
Messbolzen |
|
Umlenkrolle seitlich vom
Messbolzen ziehen und aus dem Katzrahmen heben.
Auf der Seite mit dem Anschluss des Messbolzens:
|

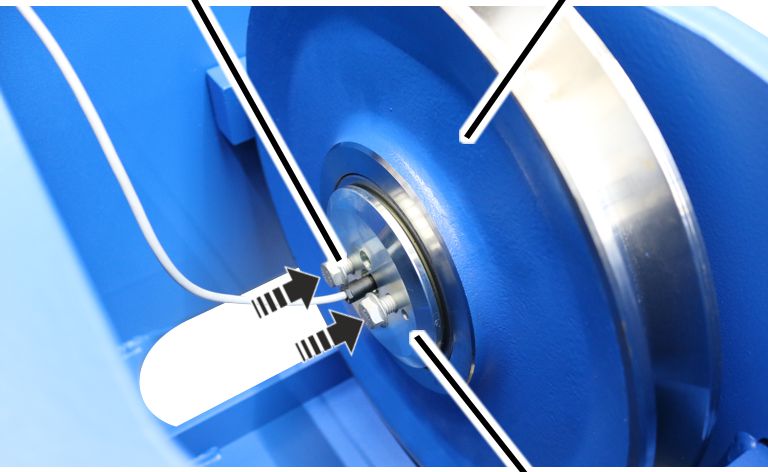

Rippschraube |
Umlenkrolle |
|
|
|
|
Deckel |
Rippschrauben am Deckel des
Messbolzens lösen.
|
|
|

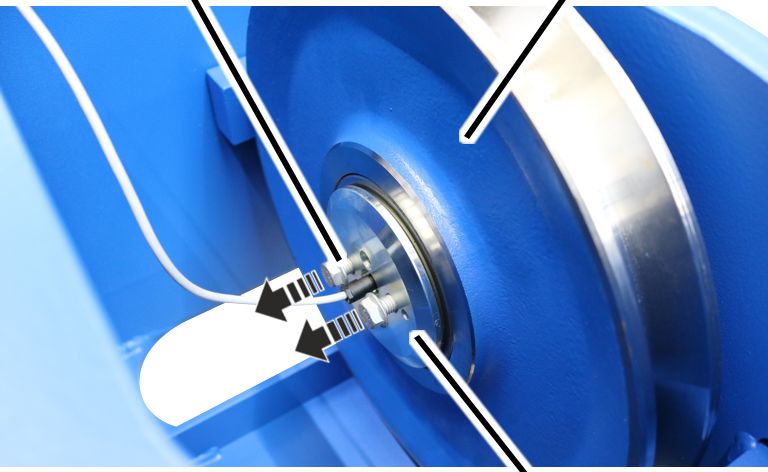

Anschlusskabel Messbolzen |
Deckel |
Deckel vom Messbolzen
nehmen.
Anschlusskabel des Messbolzens
abschrauben.
|
Umlenkrolle |
|
|
|
|
|
Messbolzen |
Umlenkrolle seitlich vom
Messbolzen ziehen und aus dem Katzrahmen heben.
|
|
Umlenkrolle |
|
|
|
Traverse |
Messbolzen |
Messbolzen aus der Traverse
ziehen und Umlenkrolle aus der Traverse heben.
Falls die Lagerbuchsen beschädigt sind:
|
Lagerbuchse |
Traverse |
|
|
Lagerbuchsen aus der Traverse
ziehen.
Umlenkrolle
montieren
Falls die Lagerbuchsen beschädigt sind:
|
Lagerbuchse |
Traverse |
|
|

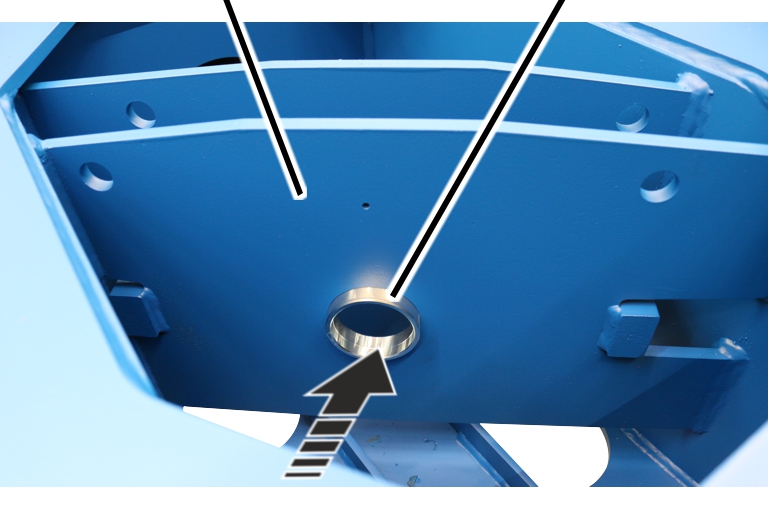

Lagerbuchse auf beiden Seiten in
die Traverse einsetzen.
|
Traverse |
|
|
|
Lagerbuchse |
Messbolzen |
Messbolzen fetten.
Schmierstoff: „Hochtemperaturpaste PBC 1574“. Für Details siehe
Schmierstoffe.

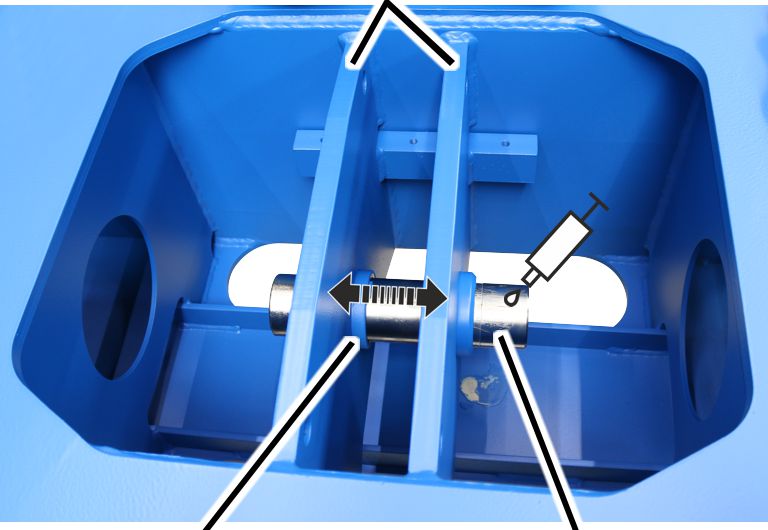

Messbolzen in den Lagerbuchsen
der Traverse hin und her schieben, um den Schmierstoff in den Lagerbuchsen zu
verteilen.
|
|
Umlenkrolle |
|
|
|
Traverse |
Messbolzen |
Messbolzen so weit aus der
Traverse ziehen, dass die Umlenkrolle mittig in der Traverse eingesetzt werden
kann.
Umlenkrolle in die Traverse
einsetzen.
|
Umlenkrolle |
Traverse |
|
|
|
Messbolzen |
|

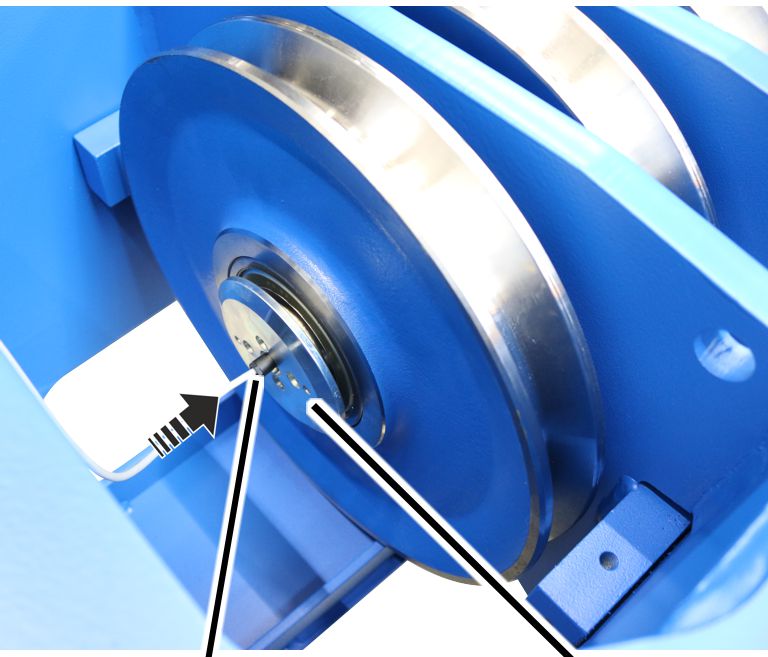

Messbolzen durch die Traverse
und die Umlenkrolle schieben.
Hinweis
|
|
|
|
Pfeil |
Der Pfeil auf dem Messbolzen muss nach unten zeigen!
|
Umlenkrolle |
|
|
|
|
|
Messbolzen |

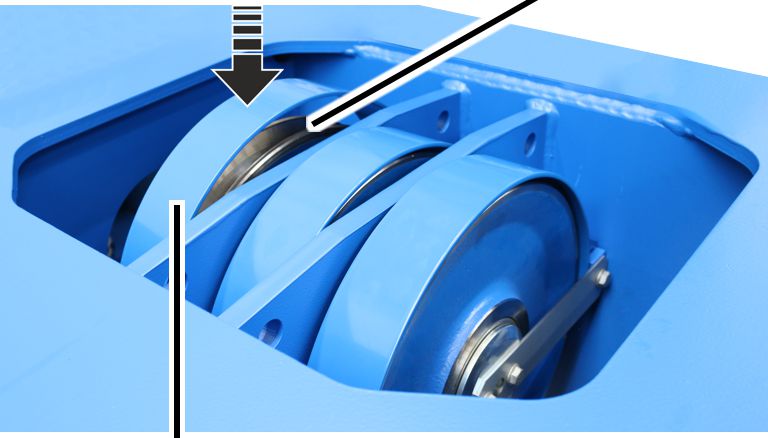

Zweite Umlenkrolle auf eine
Seite des Messbolzens schieben.
|
|
Umlenkrolle |
|
|
|
Messbolzen |
|
Dritte Umlenkrolle auf die
andere Seite des Messbolzens schieben.
Der Messbolzen schließt auf beiden Seiten mit den Lagerbuchsen
bündig ab.
Auf der Seite mit dem Anschluss des Messbolzens:
|
|
|
Anschlusskabel Messbolzen |
Deckel |
Anschlusskabel des Messbolzens
durch die mittlere Bohrung des Deckels schieben.
Anschlusskabel des Messbolzens
festschrauben.
Deckel auf den Messbolzen
schieben.
|
Rippschraube |
Umlenkrolle |
|
|
|
|
Deckel |
Deckel mit Rippschrauben M10x25
(2x) am Messbolzen festschrauben. 75 Nm.
Auf der anderen Seite des Messbolzens:
|
Deckel |
Rippschraube M10x20 |
|
|
|
Rippschraube M10x25 |

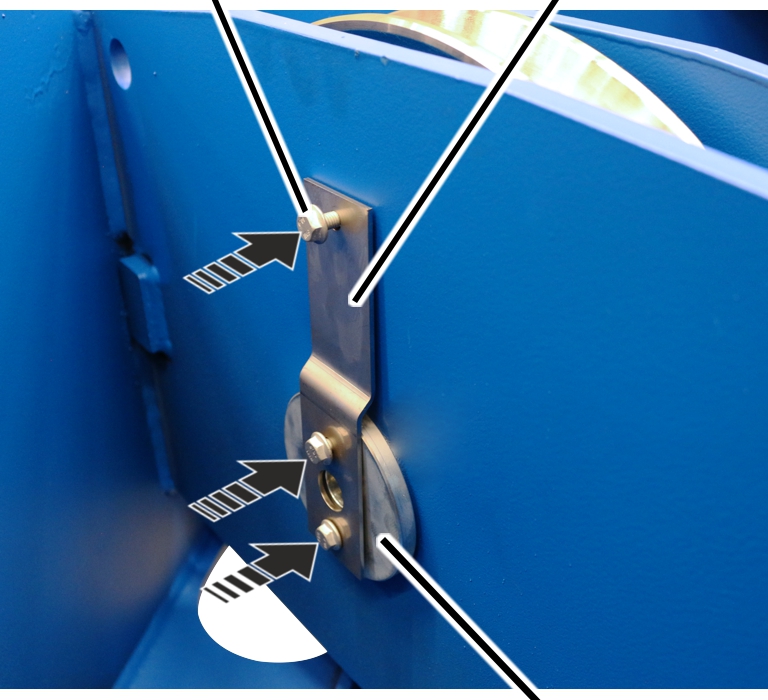

Verdrehsicherung |
Deckel mit der Verdrehsicherung
mit Rippschrauben M10x25 (2x) am Messbolzen festschrauben. 75 Nm.
Verdrehsicherung mit
Rippschraube M10x20 an der Traverse festschrauben. 75 Nm.
|
|
Umlenkrolle |
|
|
|
Bügel |
|
|
|
|

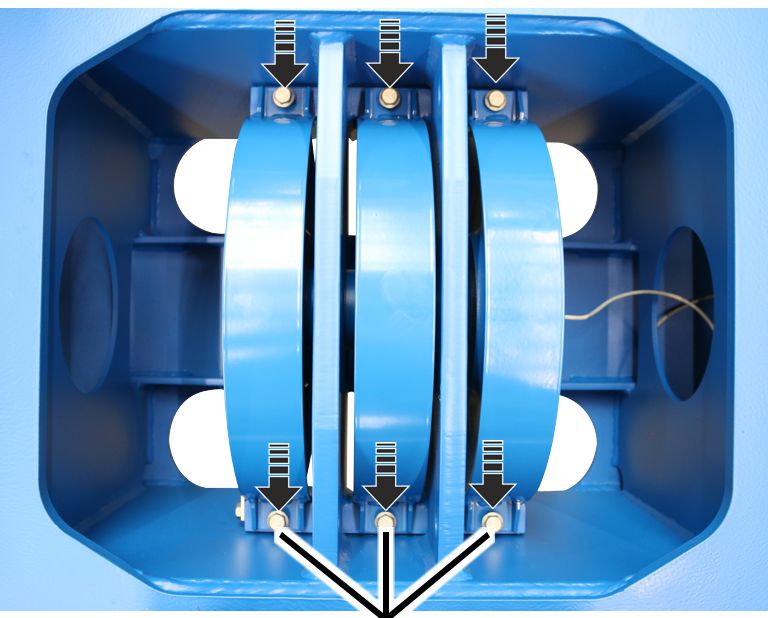

Bügel über die Umlenkrollen
schieben.
|
|
|
Rippschraube M10x20 |
Bügel mit Rippschrauben M10x20
(6x) festschrauben. 75 Nm.
Nur bei Seilzug mit
Hubantrieb GM 7000
Im Folgenden wird der Tausch der Umlenkrollen an einem
Seilzug mit zwei Umlenkrollen (Einscherung 6/2) gezeigt. Der Tausch an einem
Seilzug mit einer oder mehreren Umlenkrollen unterscheidet sich nicht wesentlich
davon.
|
|

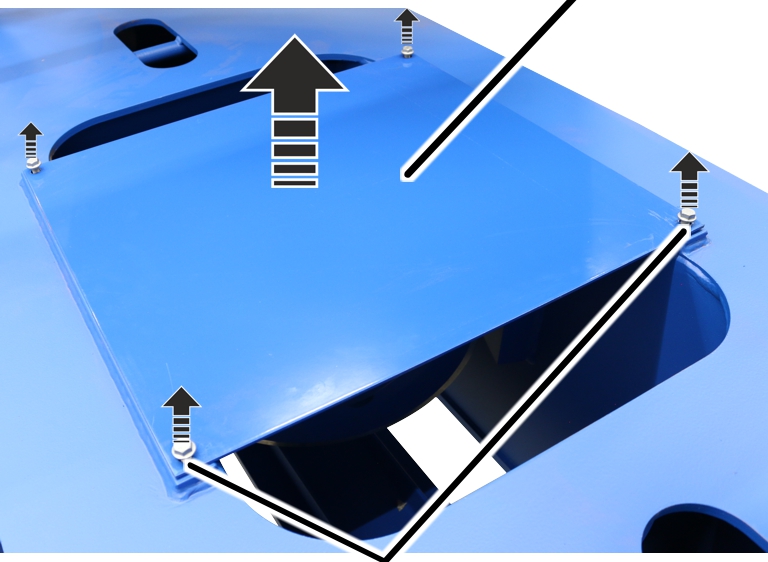

Blech |
|
|
|
Rippschrauben M10x16 |
Rippschrauben M10x16 (4x) an dem
Blech lösen.
Blech vom Katzrahmen heben.
|
|
|
Umlenkrollentraverse |
Aufhängung |

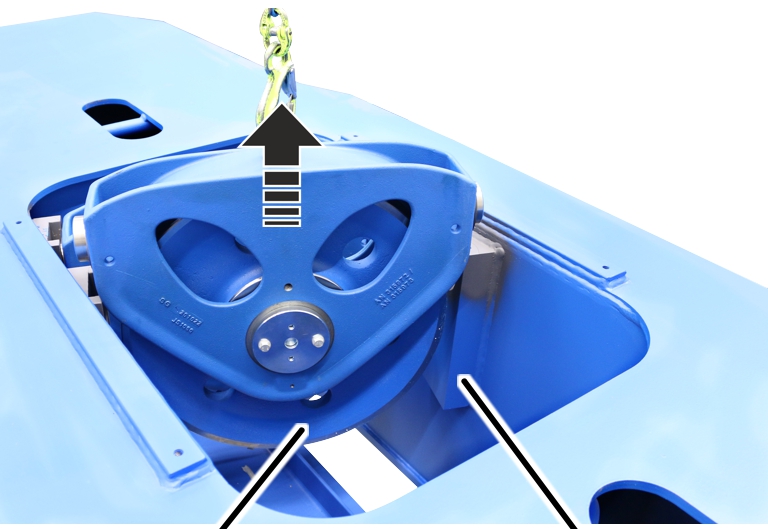

Umlenkrollentraverse aus dem
Katzrahmen heben.
Umlenkrolle
demontieren
Bei einem Seilzug mit Hubantrieb GM 7000 ist die
Umlenkrolle mit einem Bolzen mit Deckel an der Umlenkrollentraverse
befestigt.
|
Rippschraube |
|
|
|
|
Deckel |
|
Rippschrauben (2x) am Deckel
lösen.
Deckel von der
Umlenkrollentraverse abnehmen.
|
Umlenkrollentraverse |
Bolzen |
|
|
|
Umlenkrolle |
|
Bolzen aus der Umlenkrollentraverse und
Umlenkrolle ziehen.
Umlenkrolle aus
Umlenkrollentraverse ziehen.
Umlenkrolle
montieren
Umlenkrolle in die Umlenkrollentraverse
schieben.
|
Rippschraube |
|
|
|
|
Deckel |
|
Deckel mit den Rippschrauben
M10x20 am Bolzen festschrauben. 75 Nm.
Umlenkrollentraverse
montieren

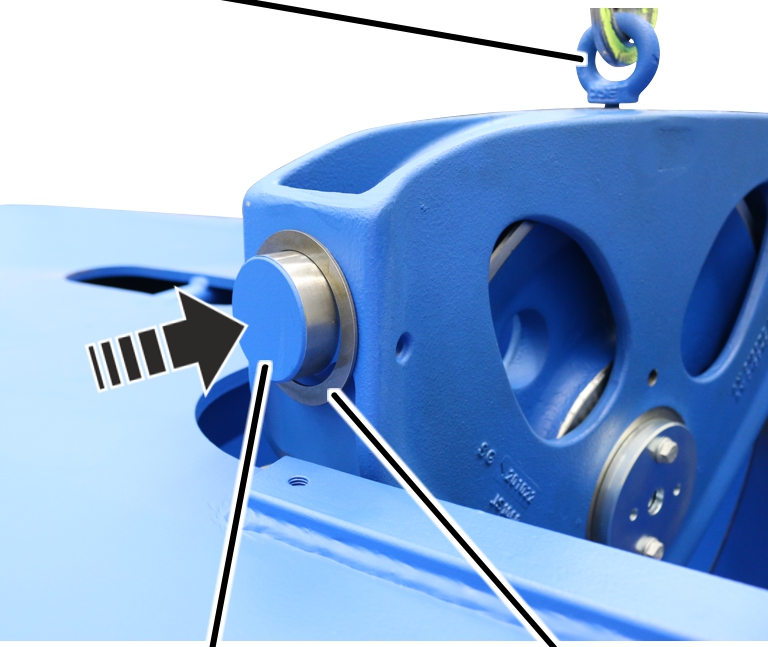

Unterlegscheibe (2x) auf beide
Lagerbuchsen schieben.
|
|
|

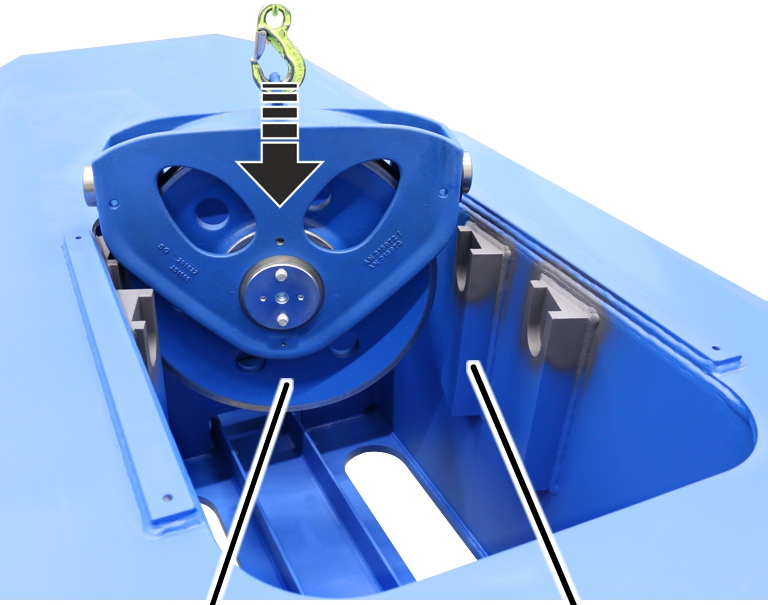

Umlenkrollentraverse |
Aufhängung |
Umlenkrollentraverse in den
Katzrahmen heben.
Vorgang für die weiteren
Umlenkrollentraversen wiederholen.
|
|
Blech |
|
|
|
Rippschrauben M10x16 |

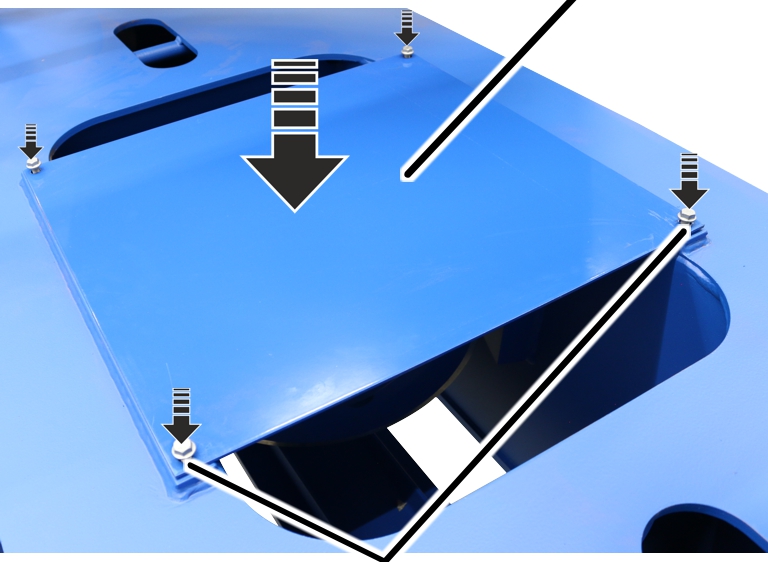

Blech über die
Umlenkrollentraversen auf den Katzrahmen legen und mit Rippschrauben M10x16 (4x)
festschrauben. 75 Nm.
