Seilzug am Hauptträger montieren



Wenn der Seilzug noch nicht montiert ist, hier fortfahren. Ansonsten diesen Abschnitt überspringen.

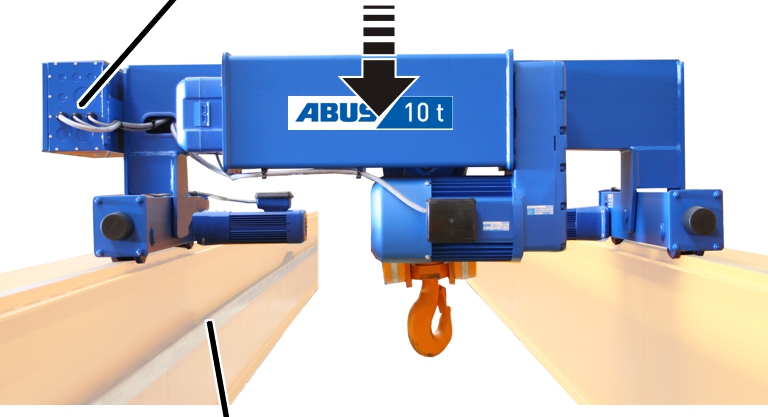

Katze auf den Laufkran heben

Katzschützkasten



Katzstromzuführung



*   Katze so drehen, wie auf dem Bild.

*   Katze mit den Laufrädern auf die Katzschiene setzen.

*   Nur bei Führungsrollen: Katze nicht mit den Führungsrollen aufsetzen. Sie werden sonst beschädigt.

*   Prüfen, ob alle Laufräder Kontakt zur Katzschiene haben.





Abhubsicherung montieren

Nur bei Hubantrieb GM 5000 und GM 6000

Die Abhubsicherung wird an der Katze montiert. Sie besteht aus einem Haken, der unter dem Obergurt des Hauptträgers verläuft. Dadurch kann die Katze auch bei Unfällen oder ähnlichem nicht vom Hauptträger fallen.

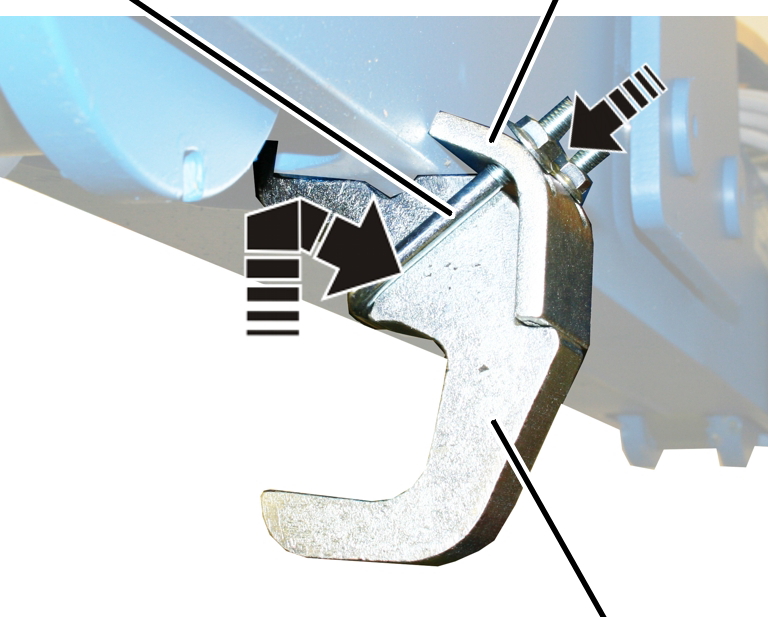

Gewindebügel

Klemmbügel



Abhubsicherung

*   Klemmbügel und Gewindebügel an Abhubsicherung stecken.

*   Abhubsicherung am nicht-angetriebenen Laufrad von unten in die Öffnung hängen.

*   Klemmbügel mit Rippmuttern M8 (2x) festschrauben. 25 Nm.









Nur bei Hubantrieb GM 7000 mit Einscherung 10/2 und 12/2

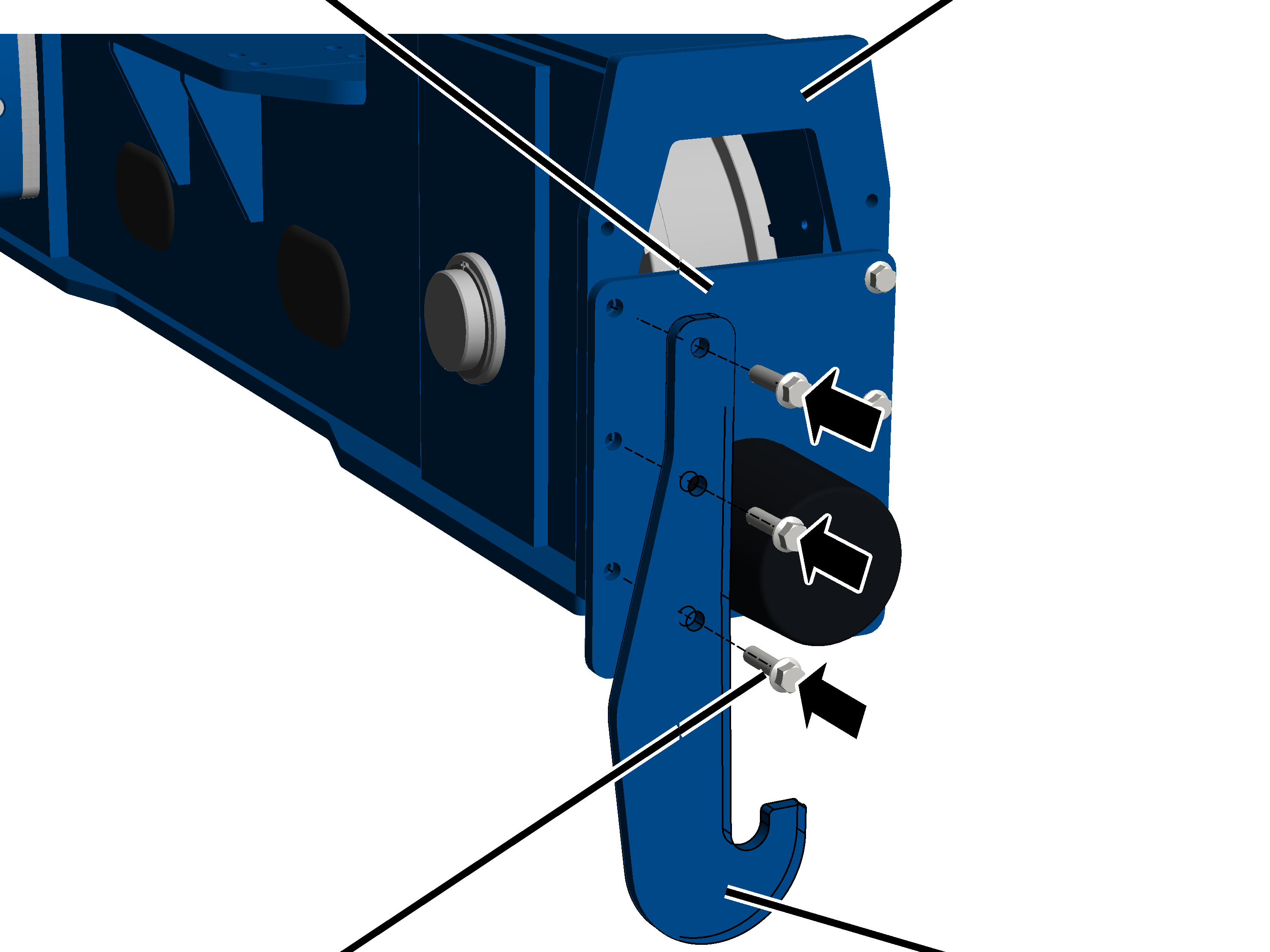

Pufferplatte

Anschraubplatte

Rippschraube M16x60

Abhubsicherung

*   Abhubsicherung an der Pufferplatte des nicht-angetriebenen Laufrads mit Rippschrauben M16x60 (3x) festschrauben. 250 Nm.
