Nicht-angetriebenes Laufrad demontieren



Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.



Seilzug vorbereiten

*   Arbeitssicherheitsbestimmungen beachten.

*   Fahrwerksträger am Seilzug in der Nähe des Laufrads von unten entlasten.





Laufrad freilegen

Nur bei Baugröße 200 bis 420





Pufferplatte

Selbstsichernde Mutter

Kunststoffscheibe

*   Selbstsichernde Muttern (4x) abschrauben.

*   Kunststoffscheiben (4x) abnehmen.

*   Pufferplatte abnehmen.









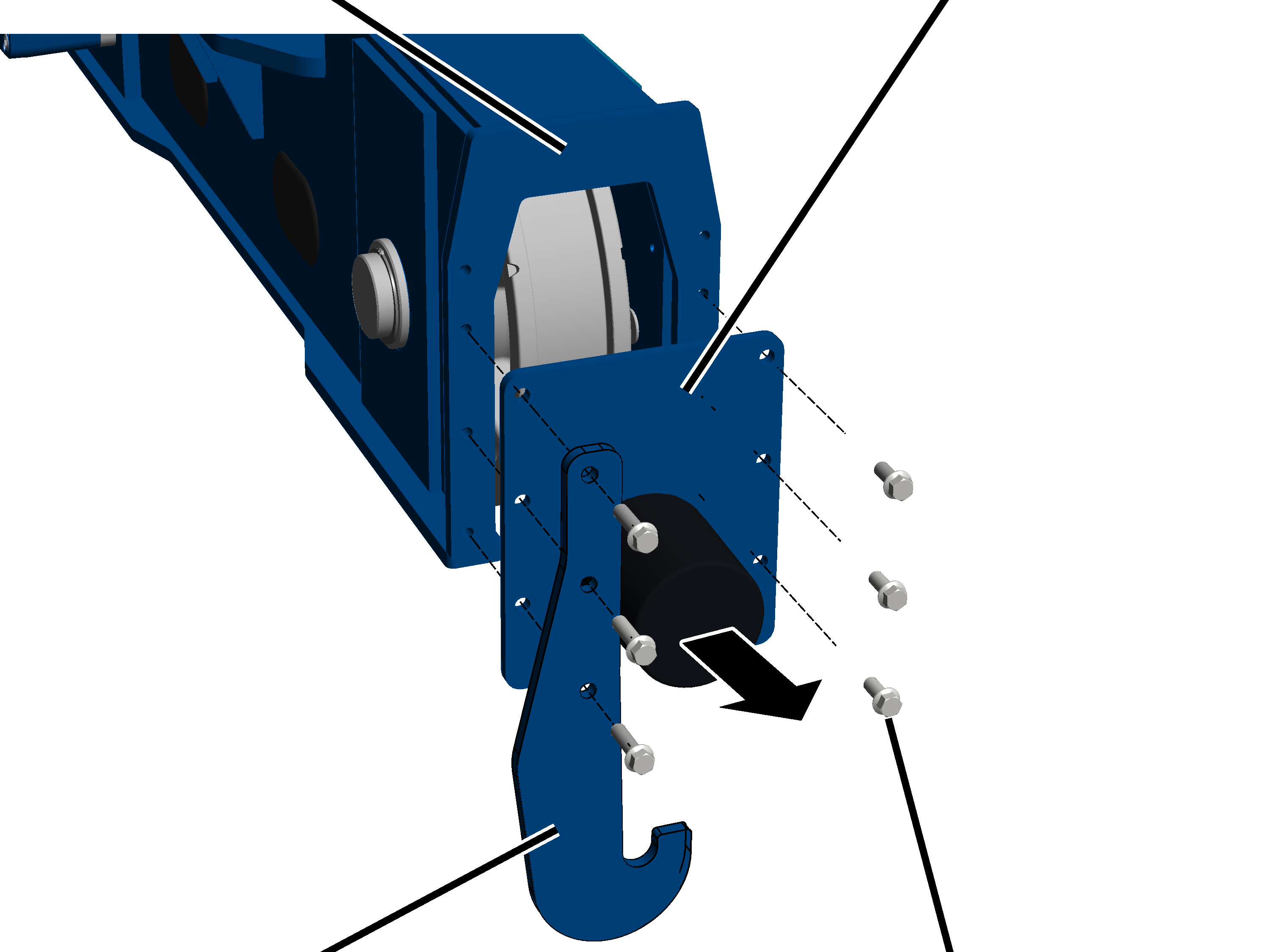

Nur bei Baugröße 500



Anschraubplatte

Pufferplatte

Abhubsicherung

Rippschraube M16x60

*   Rippschrauben M16x60 (6x) lösen.

*   Abhubsicherung und Pufferplatte mit Sicherheitspuffer von der Anschraubplatte abnehmen.









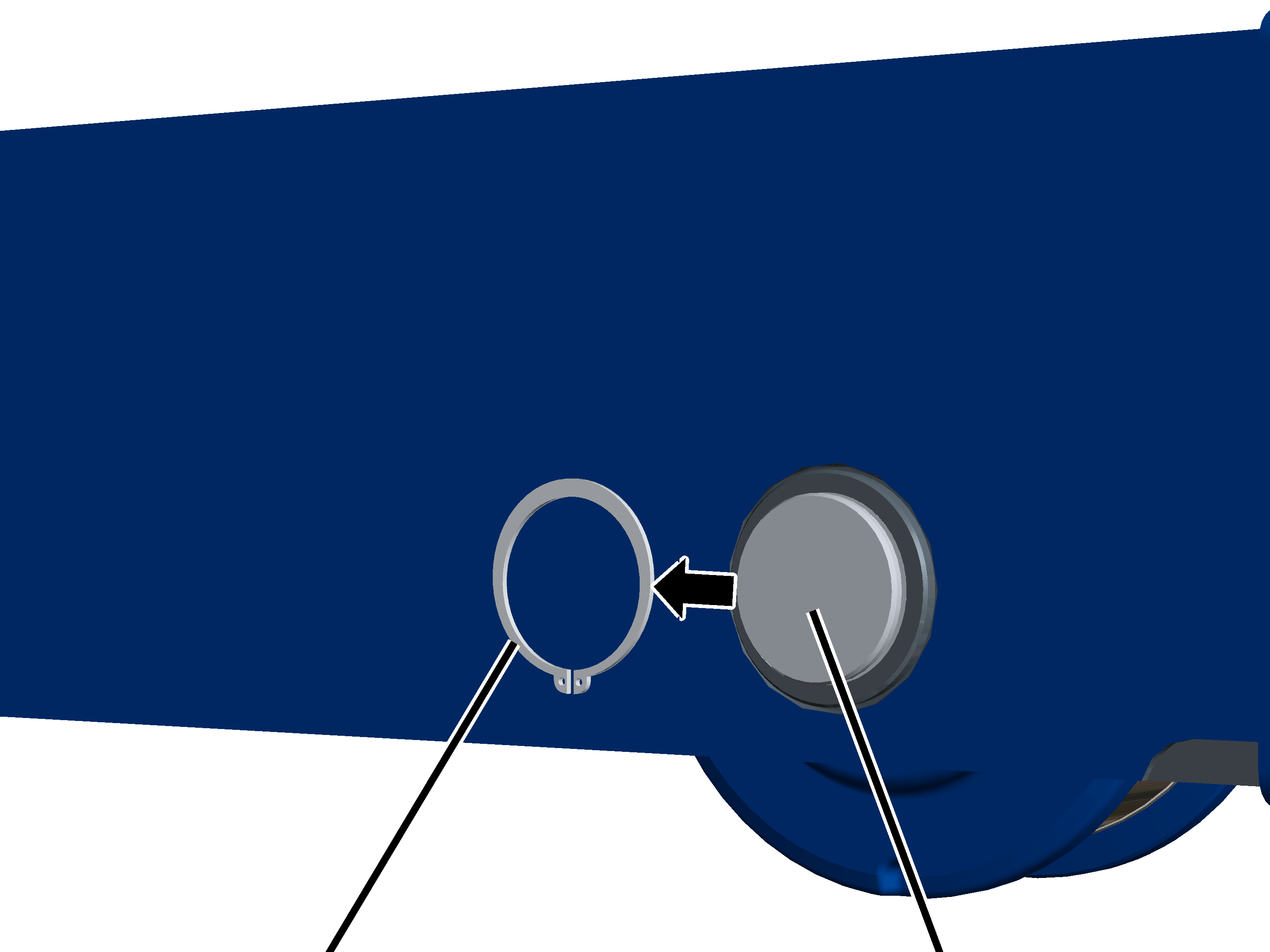

Sicherungsring

Bolzen

*   Sicherungsring entfernen.





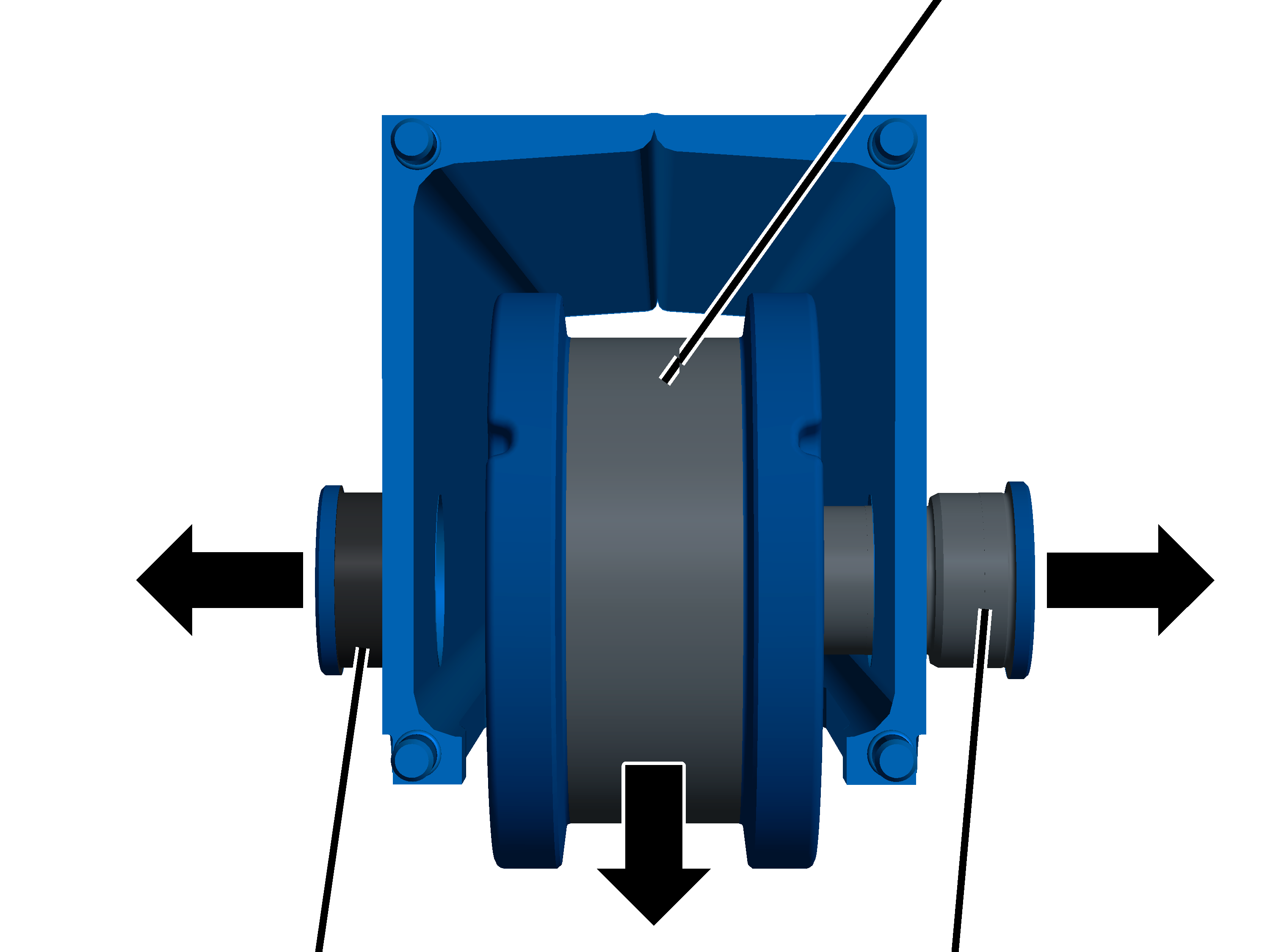

Laufrad ausbauen



Laufrad

Distanzbuchse

Bolzen

*   Bolzen, Distanzbuchse und Laufrad herausnehmen.
