Übersicht Anzieh-Drehmomente

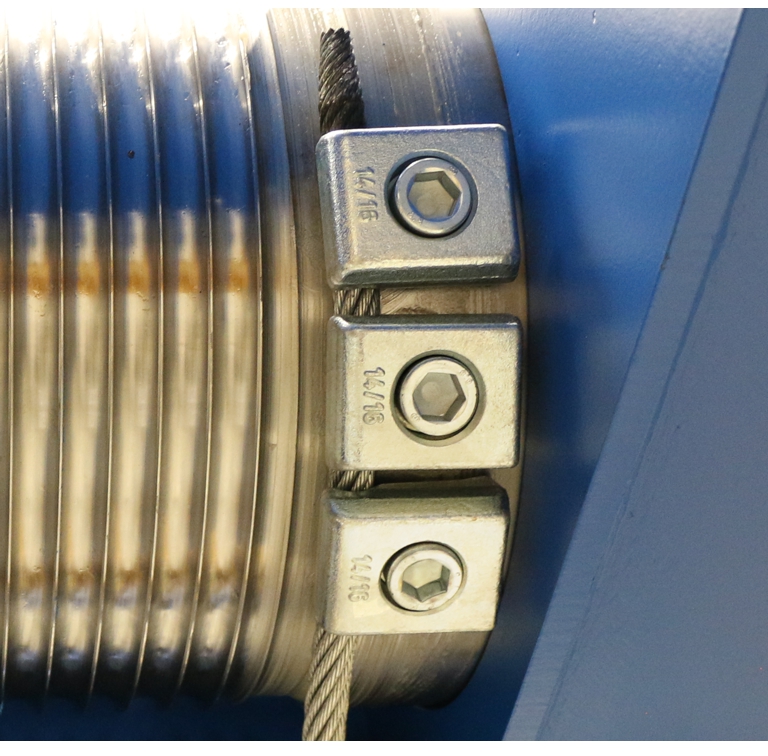

Endklemme



Baugröße

Zylinder­schraube

Seildurchmesser

Anzieh-Drehmoment

GM 5000

M16x35

14 mm

210 Nm

GM 6000

M16x35

16,2 mm

210 Nm

GM 7000

M16x35

14 mm

210 Nm

GM 7000

M20x40

20,2 mm

425 Nm

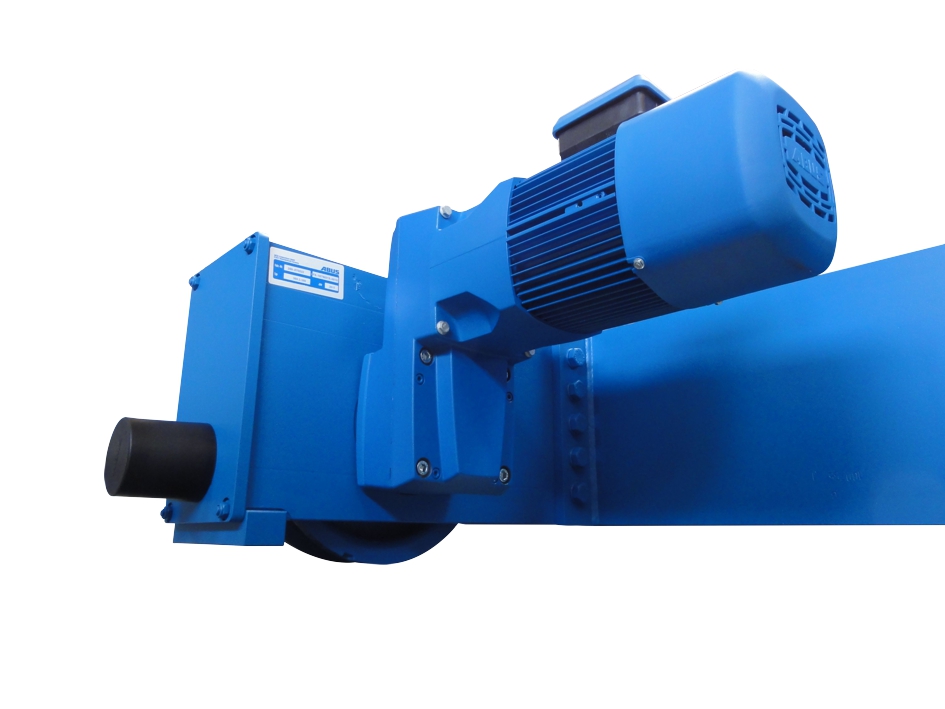

Fahrantrieb AZP



Baugröße

Typ, Größe und Länge

Anzahl

Anzieh-Drehmoment

200

Rippschraube M12x30

4x

115 Nm

280

Rippschraube M16x40

4x

300 Nm

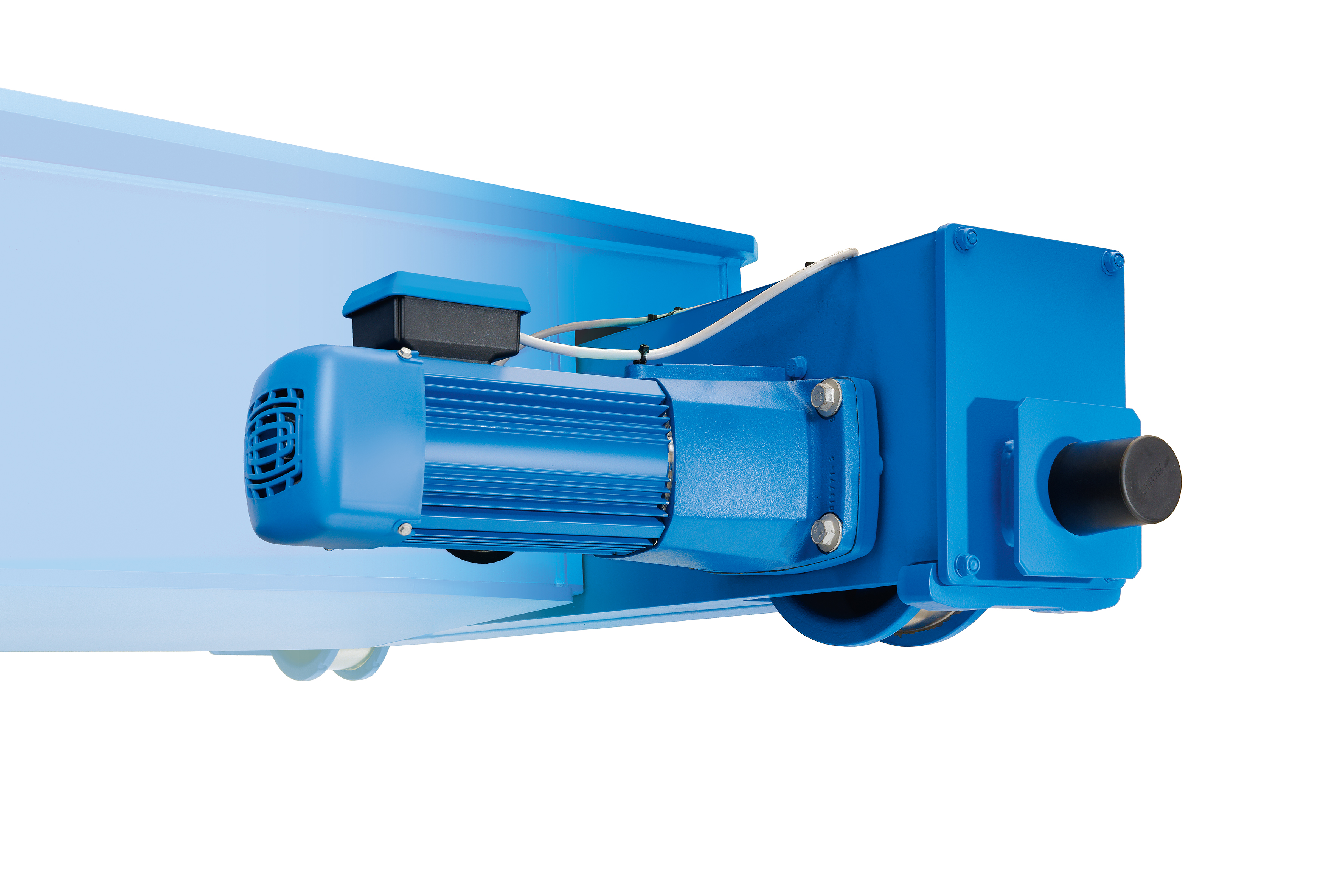

Fahrantrieb AZF



Baugröße

Typ, Größe und Länge

Anzahl

Anzieh-Drehmoment

AZF 350

Zylinderschraube M12x100

4x

85 Nm

AZF 420

Zylinderschraube M12x100

4x

85 Nm

AZF V420

Zylinderschraube M16x140

4x

210 Nm

AZF V500

Zylinderschraube M16x140

4x

210 Nm





Mitnehmer



Baugröße

Schraube

Anzahl

Anzieh-Drehmoment

GM 5000

Gewindefurchende Schraube M6x16

1x

5 Nm

GM 6000

Gewindefurchende Schraube M6x16

1x

5 Nm

GM7000

Gewindefurchende Schraube M6x16

1x

5 Nm

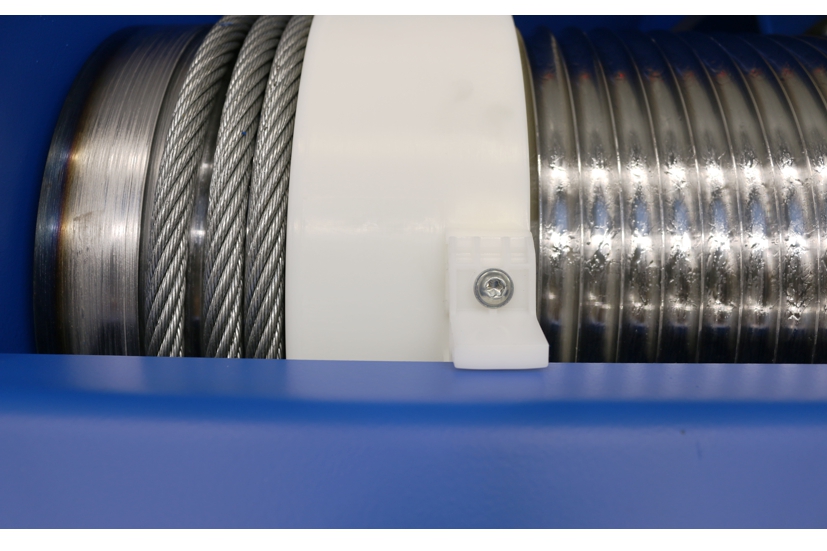

Abhubsicherung

Nur bei Hubantrieb GM 5000 und GM 6000



─     Rippmutter M8

─     2x pro Abhubsicherung

─     15 Nm









Nur bei Hubantrieb GM 7000 mit Einscherung 10/2 und 12/2



─     Rippschrauben M16x60

─     3x pro Abhubsicherung

─     250 Nm
