Übersicht-Anziehdrehmomente

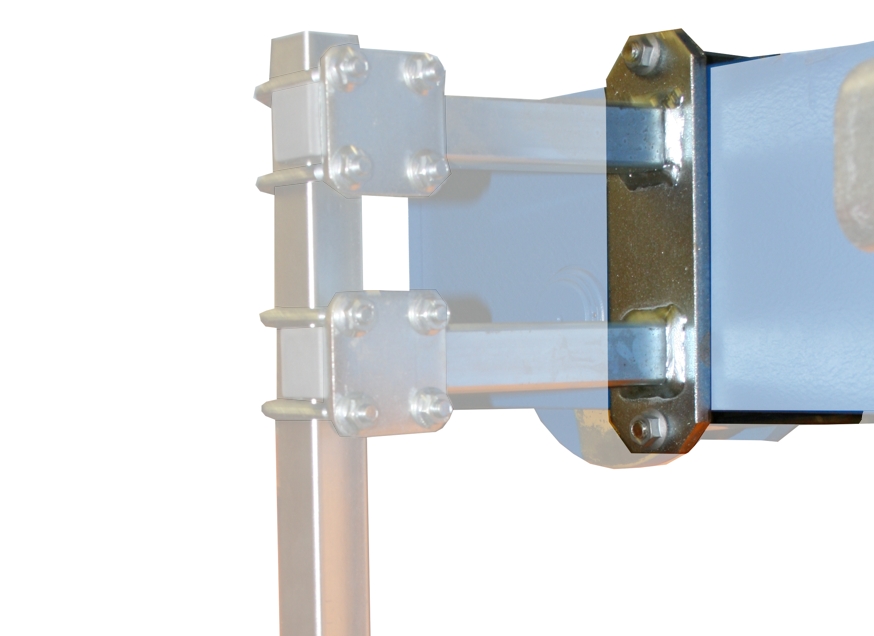

Halterungen am Fahrwerksträger und Rohrschellen



Gewindebügel

Typ und Größe

Anzahl

Anzieh-Drehmoment

M8

Rippmutter M8

2x

25 Nm

M10

Rippmutter M10

2x

50 Nm

M12

Rippmutter M12

2x

75 Nm

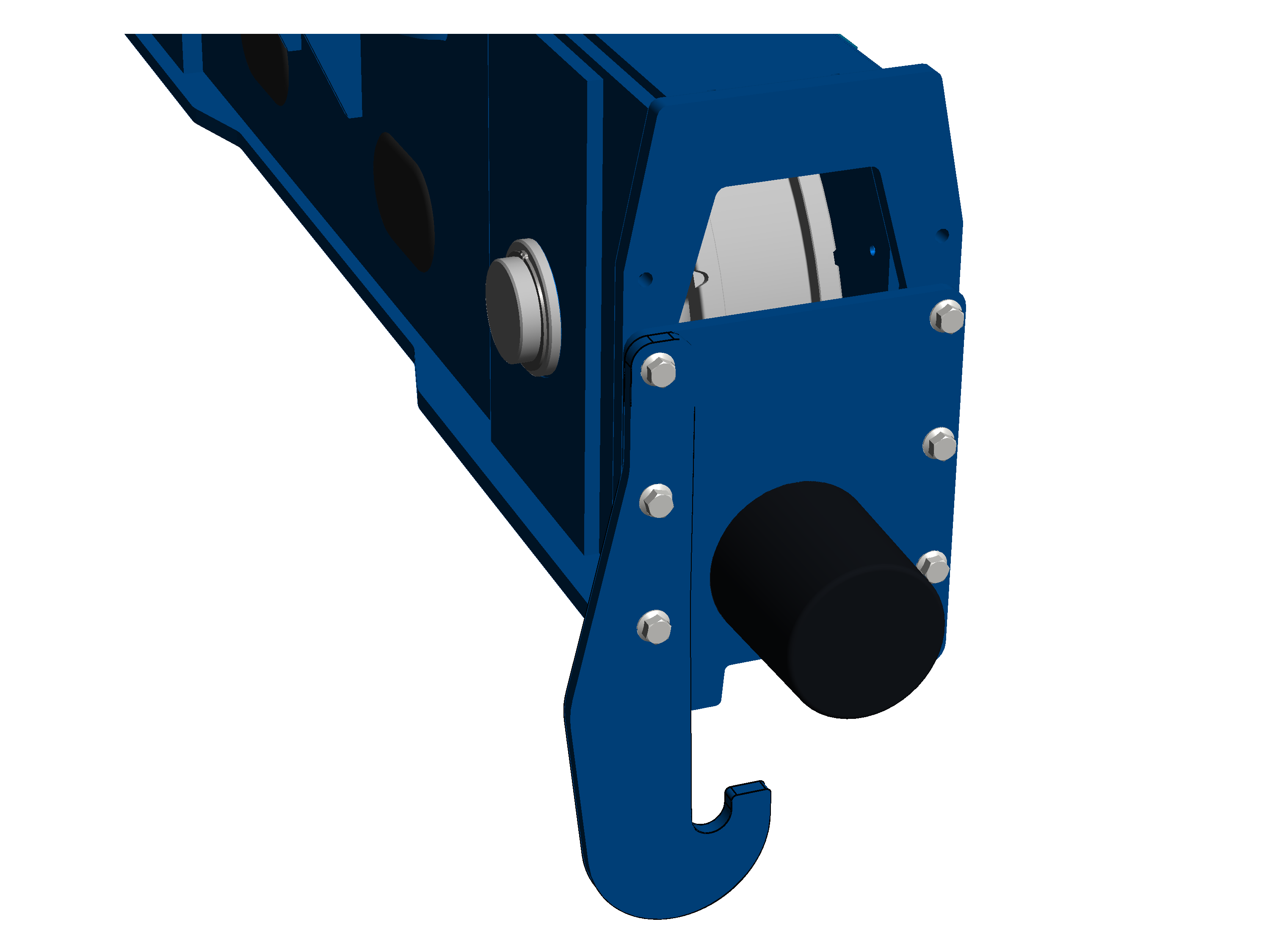

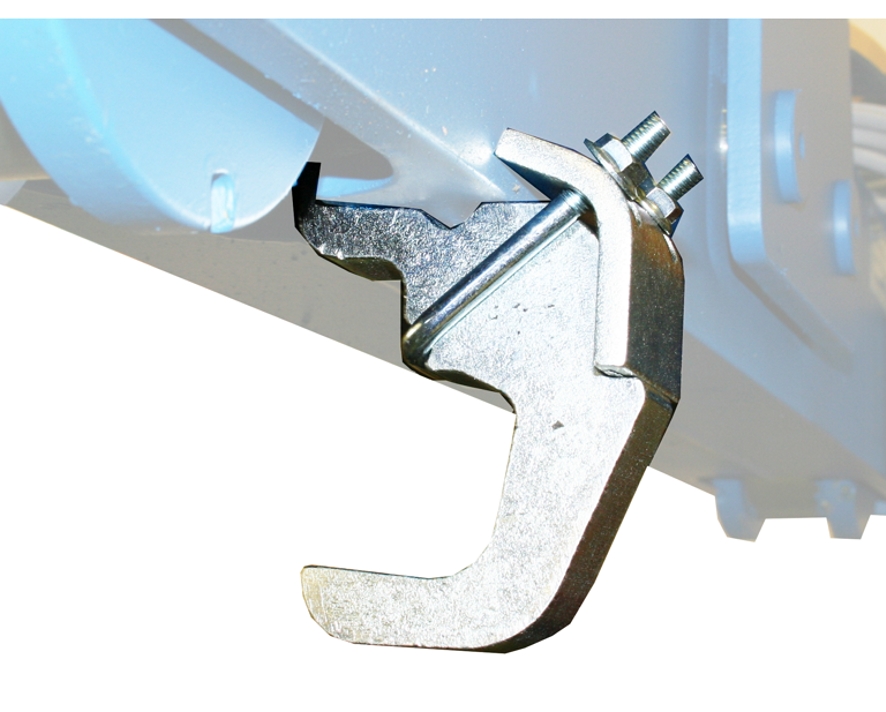

Abhubsicherung

Nur bei Hubantrieb GM 5000 und GM 6000



─     Rippmutter M8

─     2x pro Abhubsicherung

─     15 Nm









Nur bei Hubantrieb GM 7000 mit Einscherung 10/2 und 12/2



─     Rippschrauben M16x60

─     3x pro Abhubsicherung

─     250 Nm
