Risque de basculement !
La flèche peut basculer lors du montage et blesser des personnes si elle n'est pas correctement fixée.
Poser la flèche sur un support stable (ex. : caisse en grillage métallique, tréteaux) et la fixer.
Dans les sections suivantes, tous les composants sont maintenant montés sur la flèche (chariot de direction, alimentation du chariot de direction, mécanisme de rotation, etc.).
|
|
Risque de basculement ! La flèche peut basculer lors du montage et blesser des personnes si elle n'est pas correctement fixée. Poser la flèche sur un support stable (ex. : caisse en grillage métallique, tréteaux) et la fixer. |
|
|

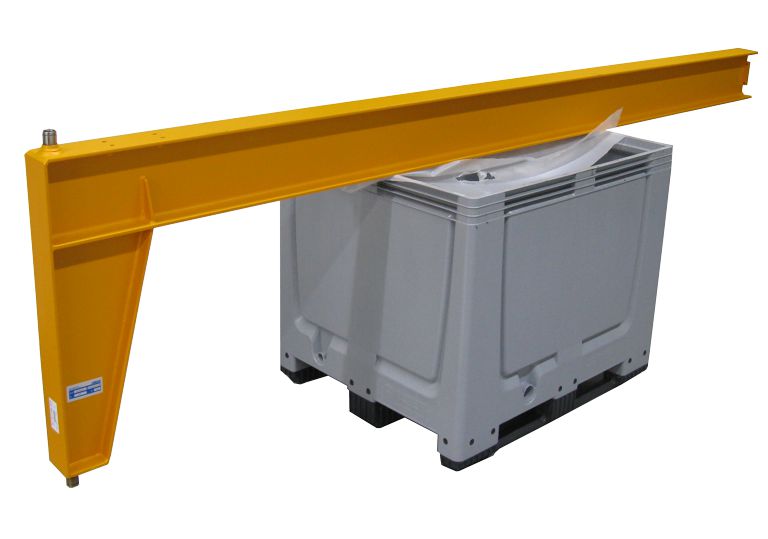

Déposer la flèche avec l'aile
inférieure sur le support.
Attacher la flèche à l'aide de
sangles pour éviter tout basculement et toute chute.
|
| |
|

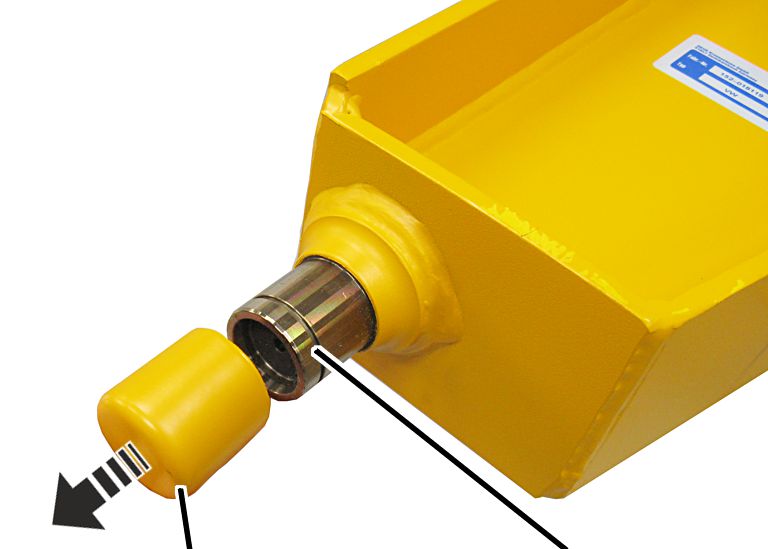

Capuchon |
Tourillon |
Retirer le capuchon du tourillon
de la flèche.
|
| |
|
|

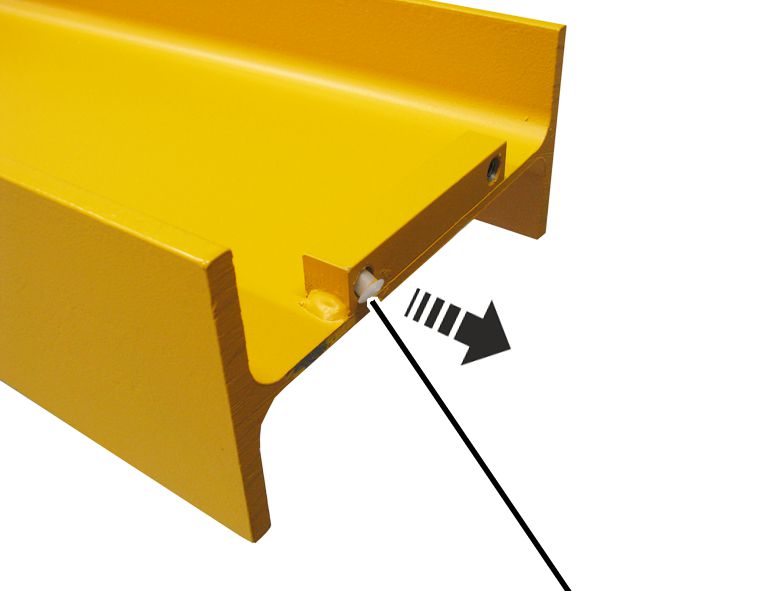

Bouchon obturateur |
Retirer le bouchon
obturateur.
