Préparation de la fixation murale : console murale avec vis sans tête et contre-plaques

Maintenant, la console murale doit être montée avec vis sans tête et contre-plaques.

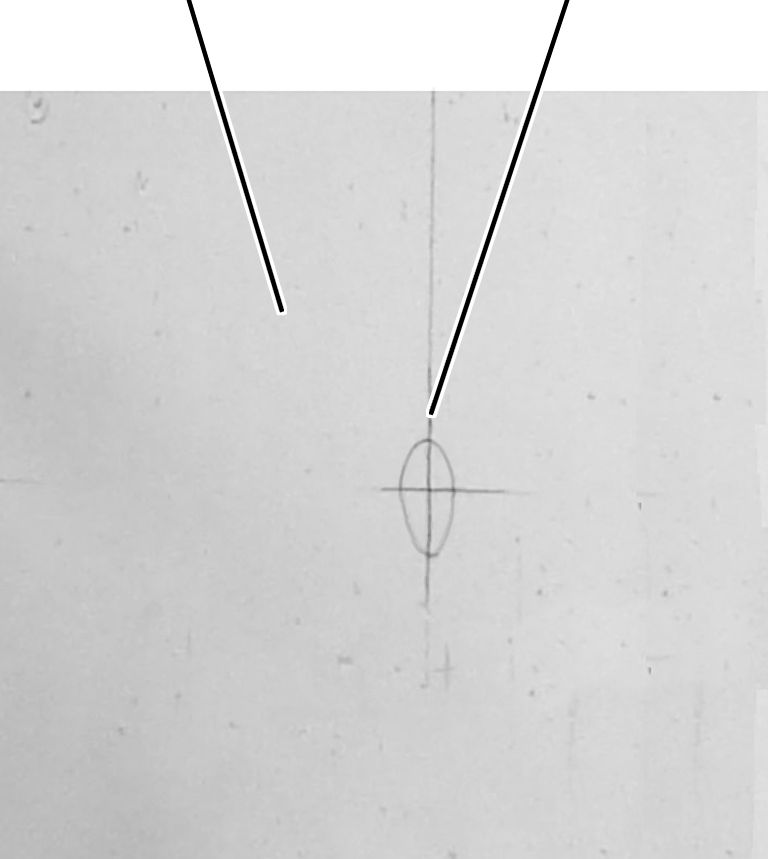

Structure portante	Marquage

Consulter les cotes de raccordement du plan de la potence et les transposer sur la structure portante.

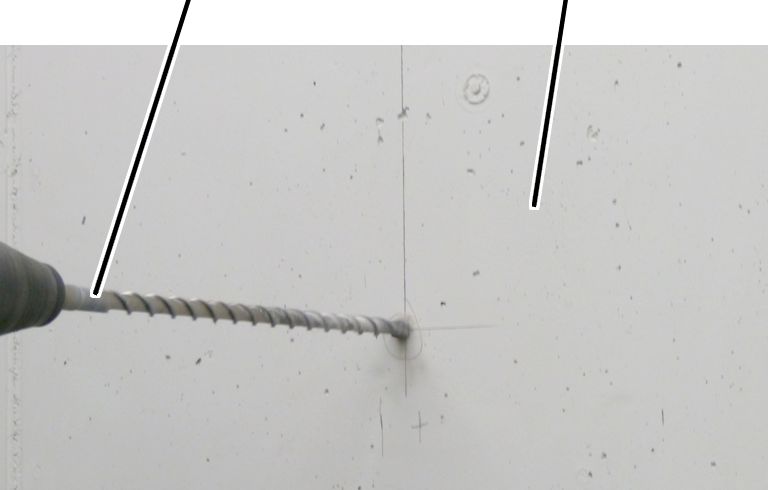

Mèche	Structure portante

Percer les trous.

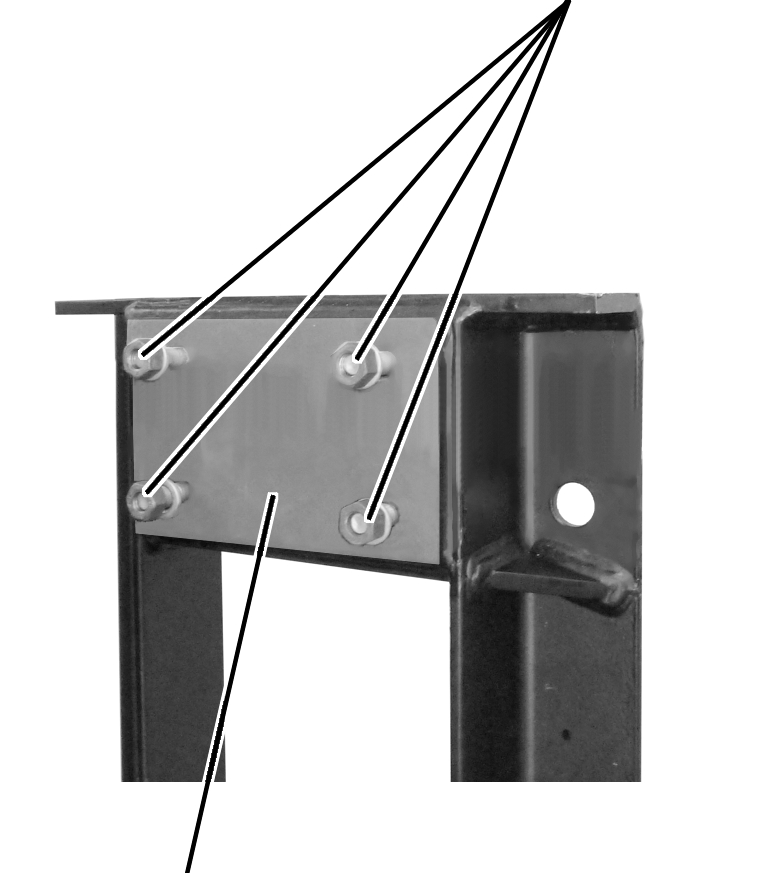

Vis hexagonales, écrous hexagonaux et rondelles pour la fixation de la potence

Console murale

Introduire de l'intérieur les vis hexagonales (4x) dans les perçages de la console murale.

Bloquer les vis hexagonales de l'intérieur (p. ex. avec un ruban adhésif).

Visser les rondelles (4x) et les écrous hexagonaux (4x) sur les vis hexagonales.

Positionner la console murale sur la fourche d'un véhicule de levage approprié.

Amener la console murale dans la bonne position.

Sur le côté avant du mur :

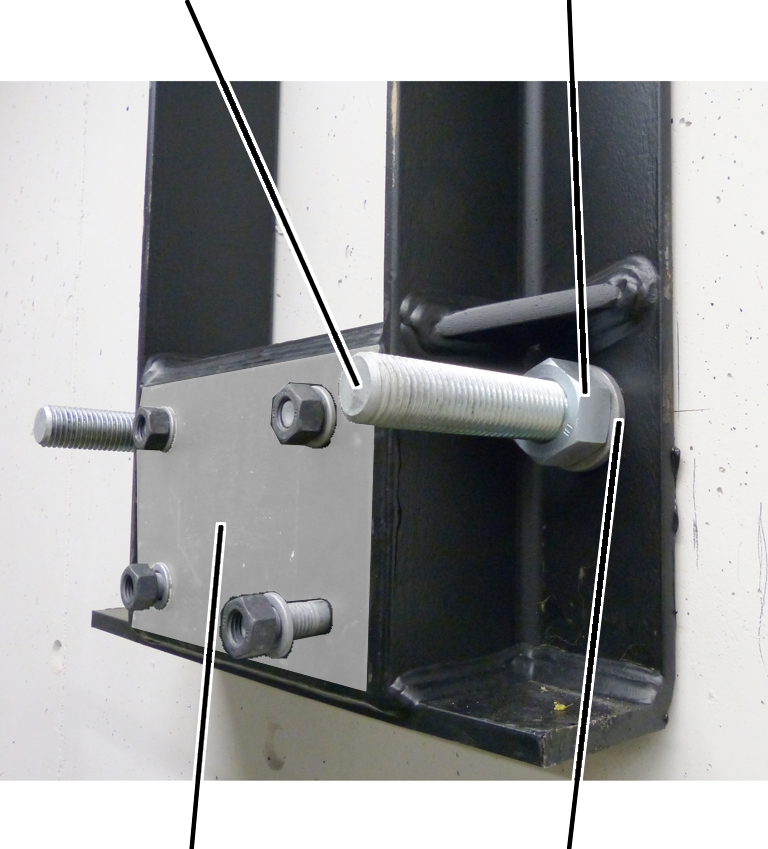

Introduire les 4 vis sans tête dans la console murale et le mur du bâtiment et les fixer sans serrer avec 4 rondelles et 4 écrous hexagonaux.

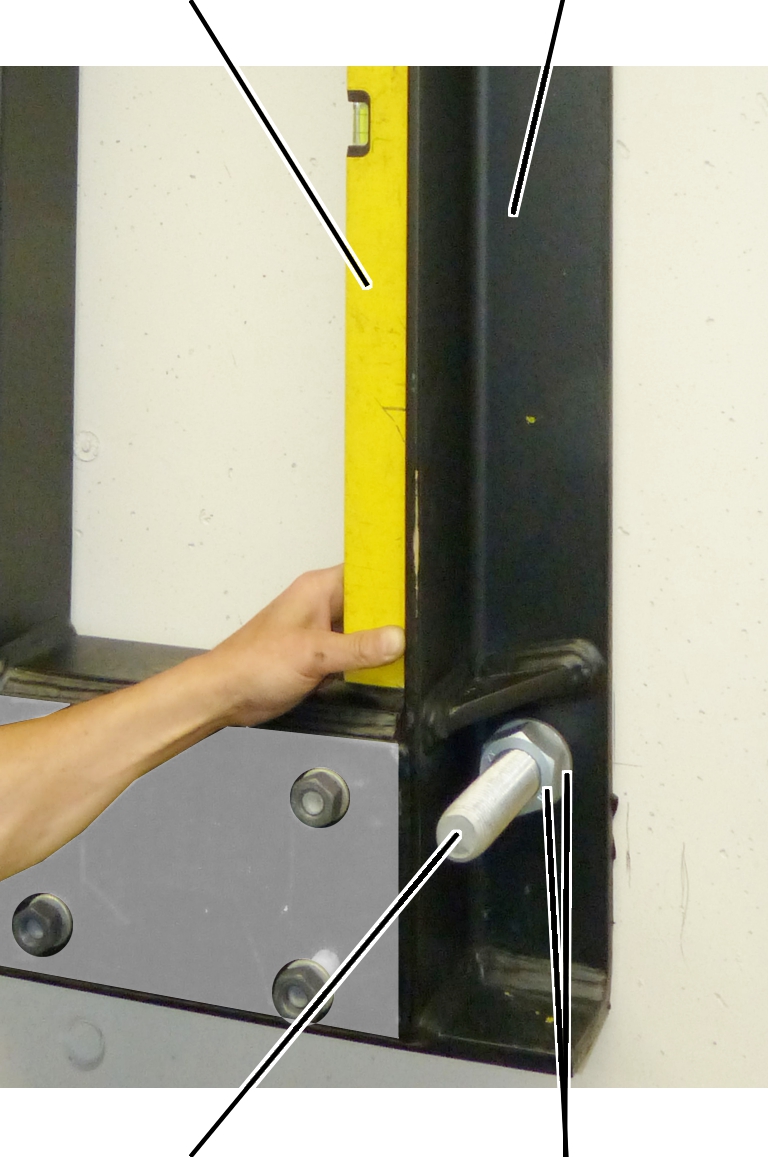

Contrôler la position avec un niveau.

Fixer la console murale à l'avant avec 4 rondelles et 4 écrous hexagonaux.

La vis sans tête doit être au même niveau que le bord avant de la console murale, sans quoi la rotation serait limitée.

Serrer les écrous hexagonaux conformément au tableau.

Au dos du mur du bâtiment :

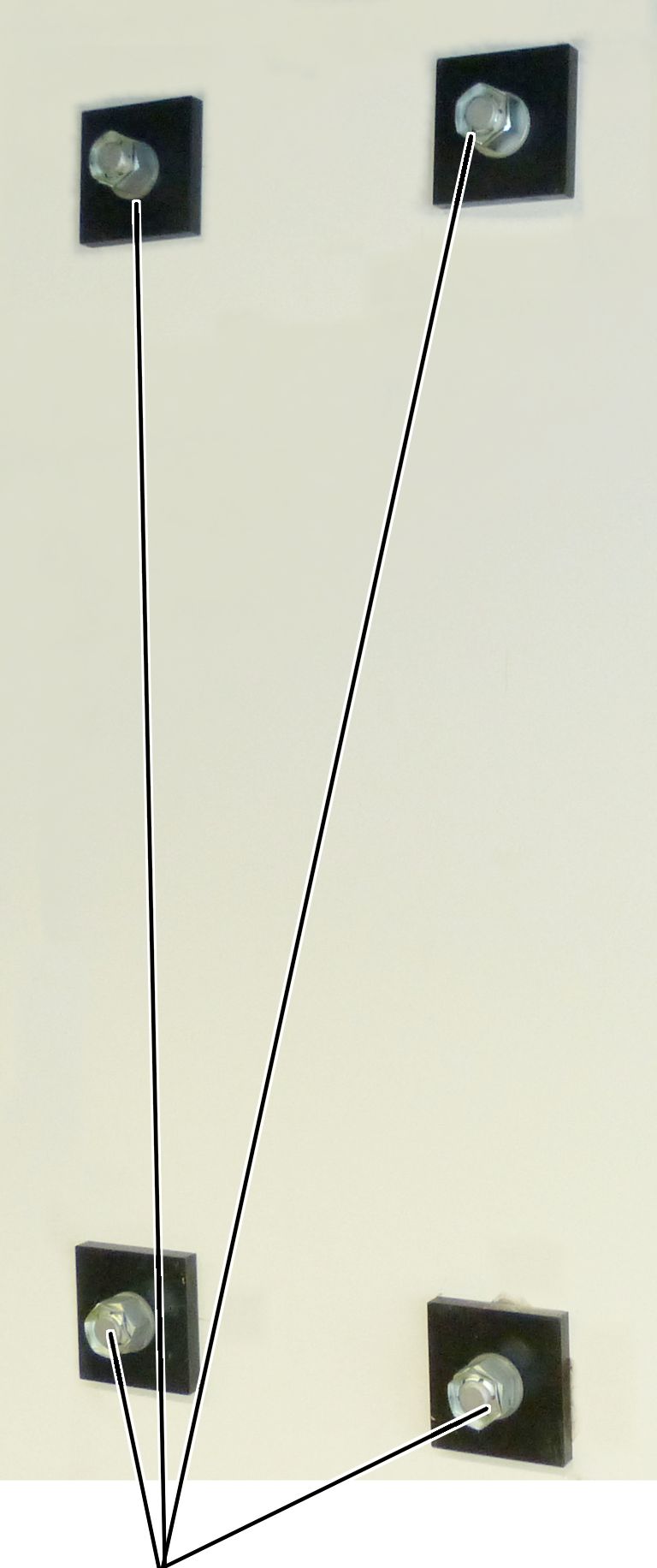

Enfiler 4 contre-plaques sur les vis sans tête.

Fixer les contre-plaques avec 4 rondelles, 4 écrous hexagonaux et 4 écrous de sécurité.

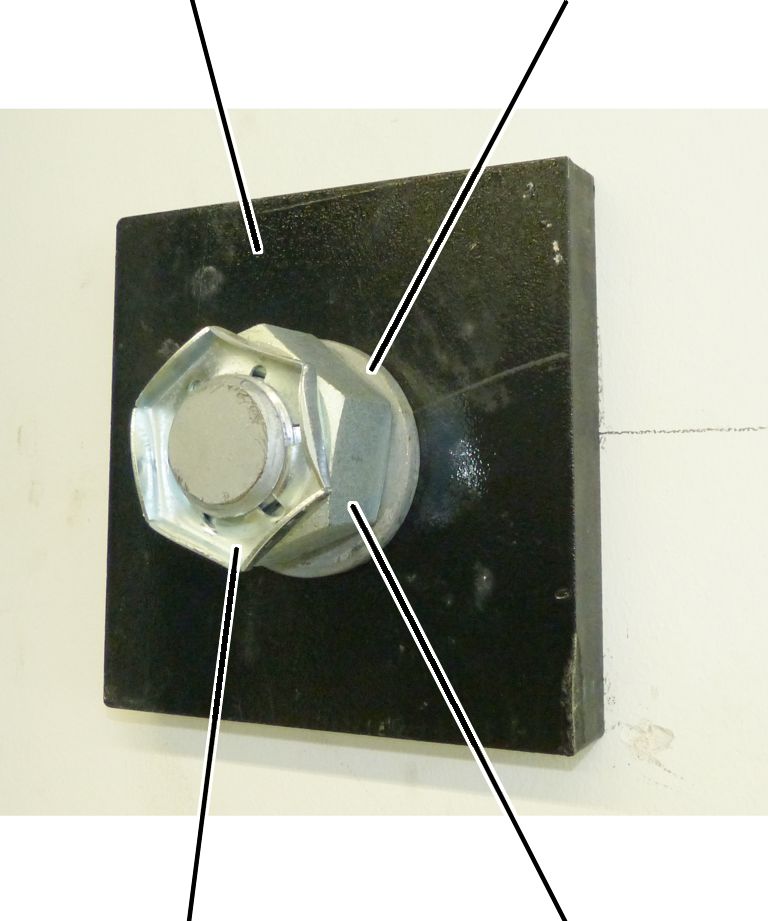

Contre-plaques avec rondelles, écrous hexagonaux et écrous de sécurité

● L'installation des quatre contre-plaques est maintenant terminée.

Serrer les écrous hexagonaux conformément au tableau.

Du côté avant :

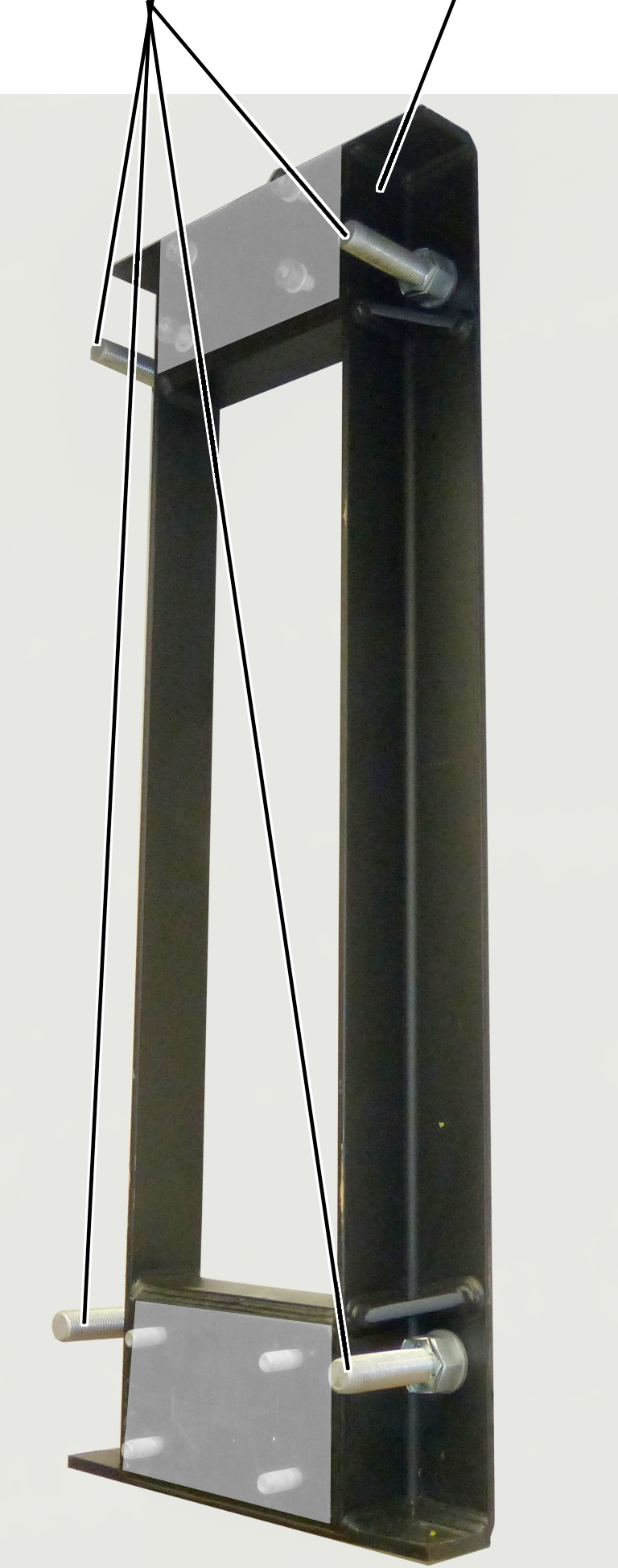

Vis sans tête avec rondelles et écrous de sécurité	Console murale

● L'installation de la console murale est maintenant terminée.
