Préparation de la fixation murale : console de pilier 3 côtés

Uniquement avec fixation murale au moyen d'une console de pilier 3 côtés



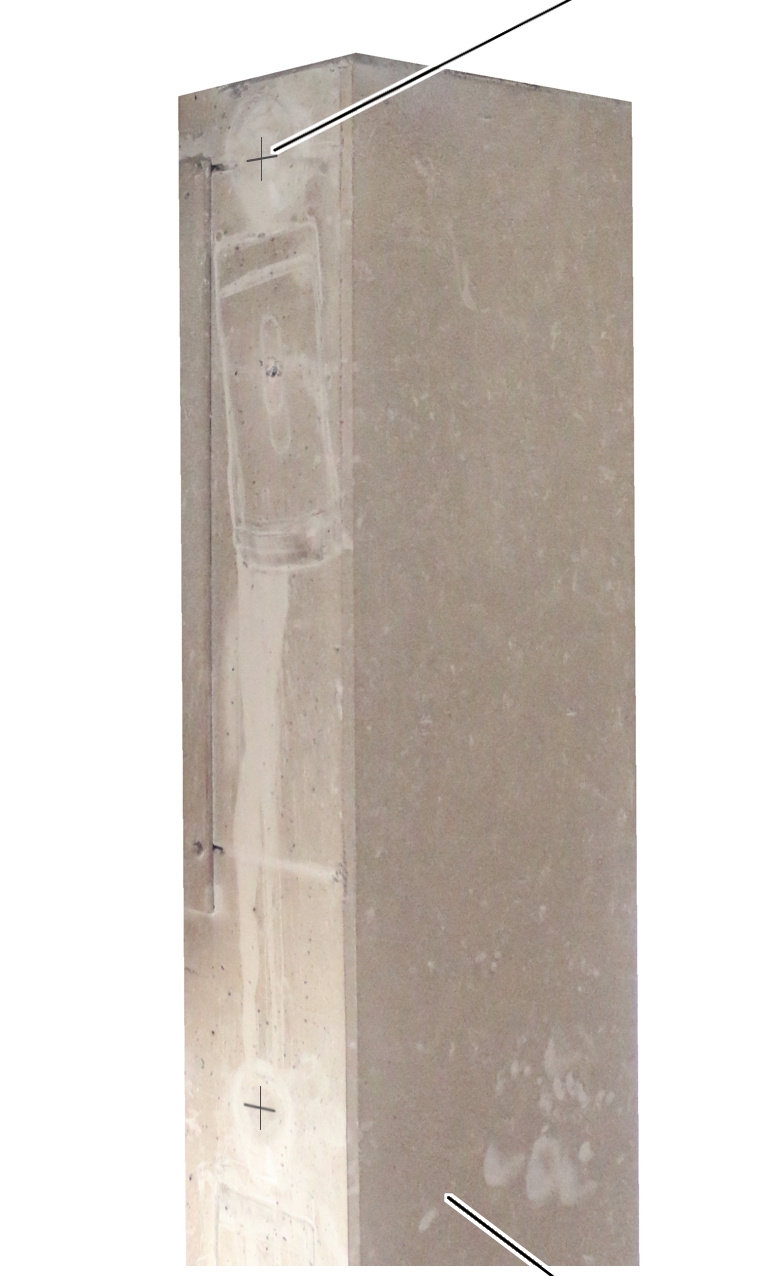

	Marquage
	Fût

   Comparer les cotes de raccordement de la potence et les transposer sur le fût.

Veiller à ce que l'axe de rotation soit de niveau !





À l'extrémité supérieure et l'extrémité inférieure du pilier en béton :

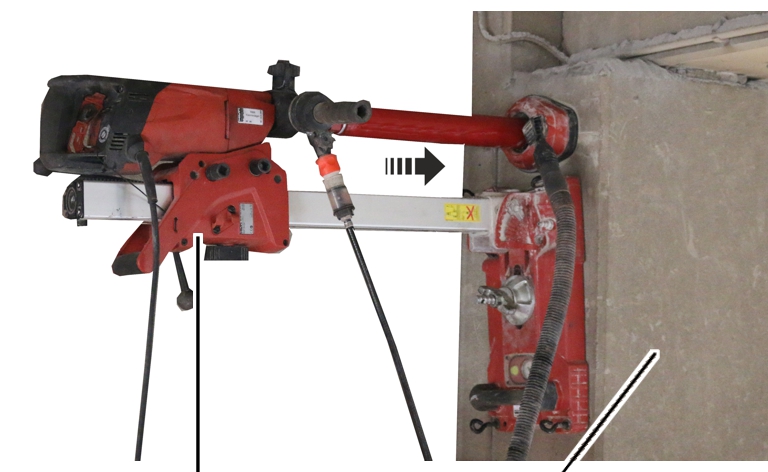

Carotteuse	Fût

   Percer le fût avec un diamètre de 62 mm à l'aide d'une carotteuse refroidie à l'eau.

Effectuer le perçage entièrement d'un seul côté. S'il est effectué des deux côtés, il se crée un palier à travers lequel le tube ne pourra pas être enfoncé à l'étape suivante.

   Nettoyer le perçage.





À l'extrémité supérieure et l'extrémité inférieure du pilier en béton :

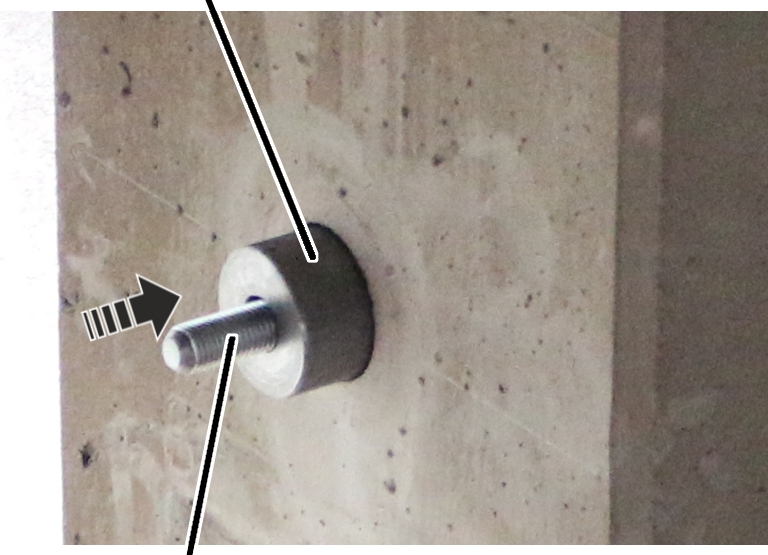

Tube
Vis sans tête M20

   Introduire le tube dans le perçage supérieur et le perçage inférieur.

   Introduire la vis sans tête M20 dans le tube supérieur et le tube inférieur.

Les vis sans tête et les tubes doivent être placés au centre du perçage de manière à ce que la vis sans tête et les tubes dépassent uniformément des deux côtés.



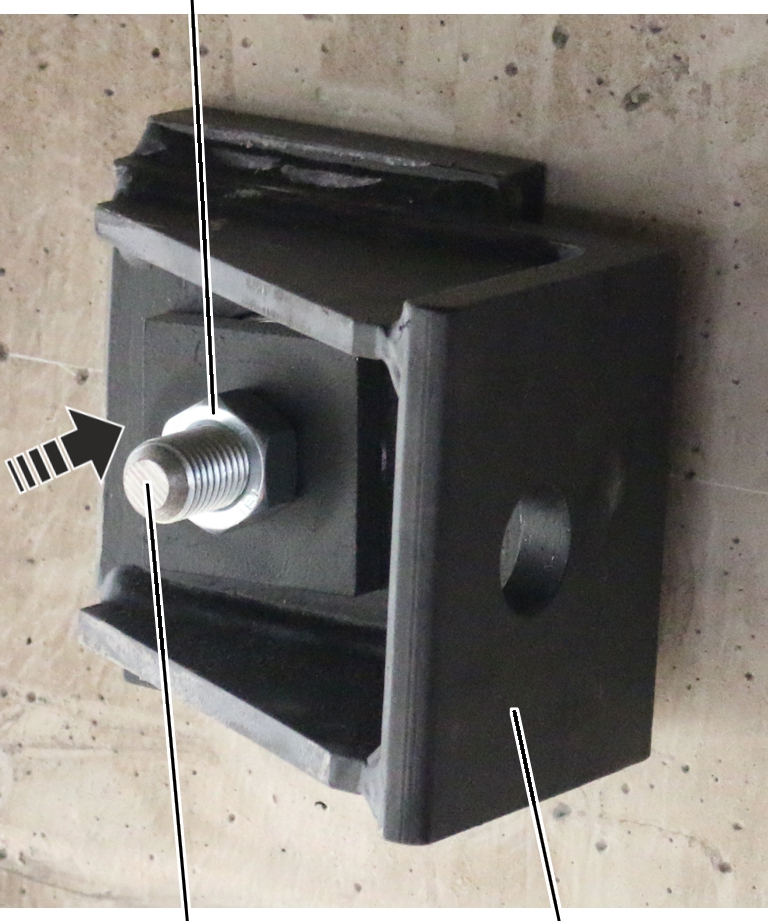

Écrou hexagonal M20
Vis sans tête	Bloc de fixation

   Enfiler les 4 blocs de fixation sur les tubes des deux côtés.

   Enfiler les 4 plaques de fixation sur les vis sans tête.

   Bloquer chaque plaque de fixation avec un écrou hexagonal M20 (4x).





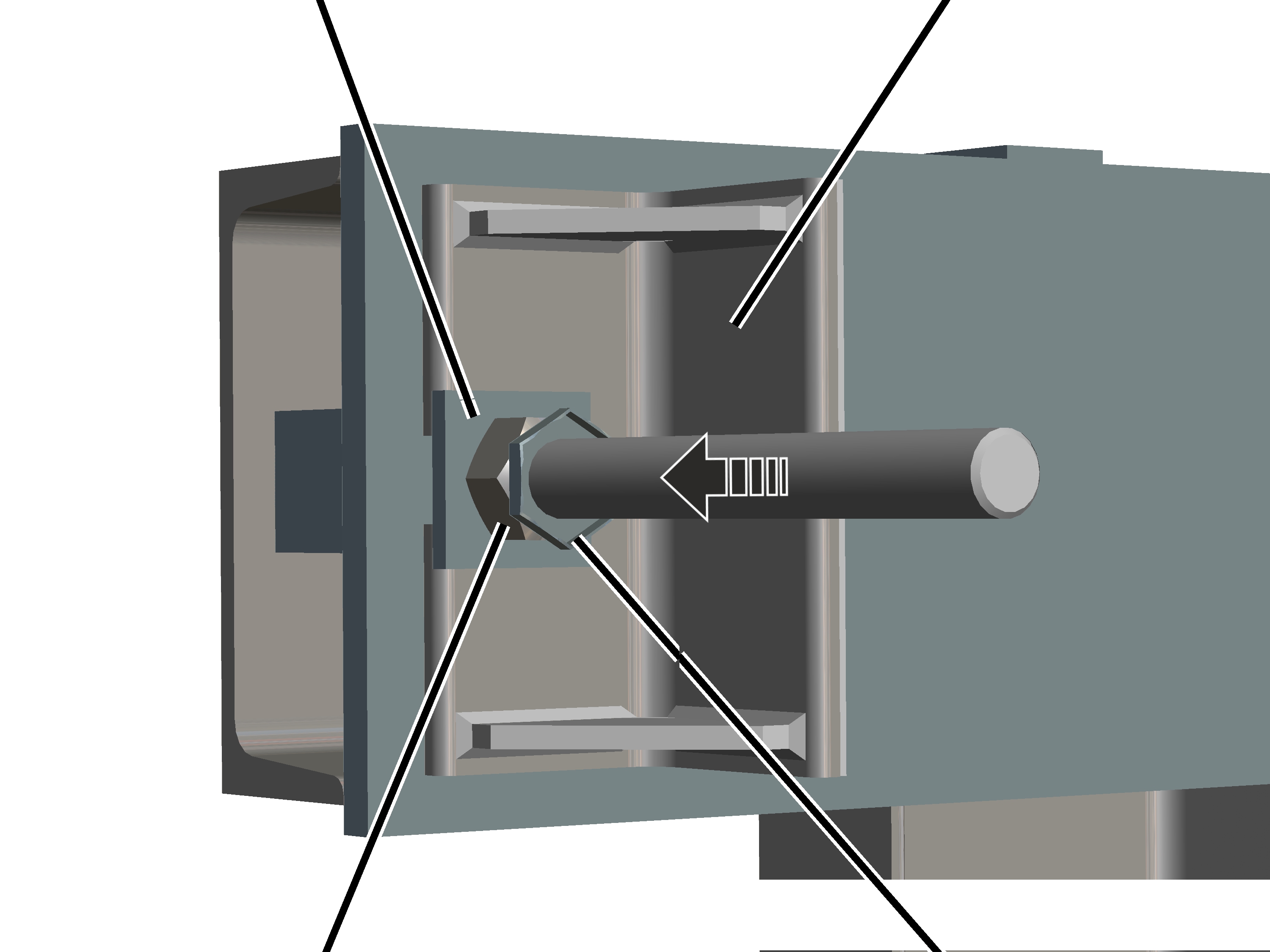

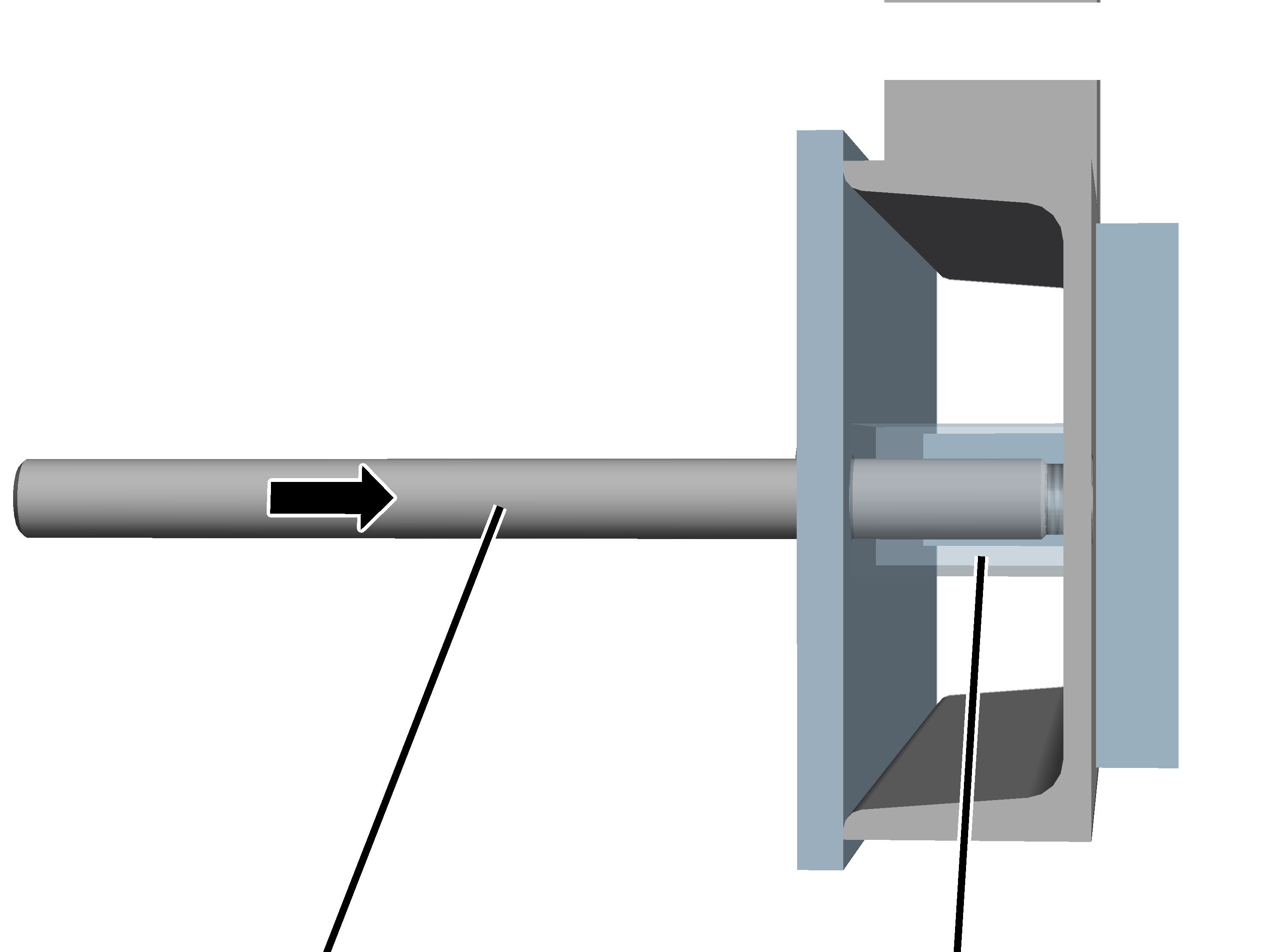

Vis sans tête M27 8.8	Carré

   Visser par l'arrière la vis sans tête M27 (4x) dans le carré de la console.

●   La vis sans tête est au même niveau que la face avant.





Cale d'épaisseur	Équerre de support
Écrou hexagonal M27	Écrou de sécurité M27

   Enfiler l'équerre de support (4x) sur la vis sans tête avec le trou oblong ouvert.

   Bloquer l'équerre de support avec la cale d'épaisseur (4x) et l'écrou hexagonal M27.

   Visser l'écrou de sécurité M27 (4x) sur la tige filetée.





Risque de basculement et de chute ! La console de pilier 3 côtés et la contre-plaque transversale sont lourdes et peuvent tuer ou blesser des personnes si elles basculent lors du montage, si elles sont déséquilibrées ou si elles glissent, etc. Bien sécuriser la console de pilier 3 côtés lorsque vous la soulevez et la montez. Observer les règles de sécurité au travail !



   Positionner la console sur la fourche d'un véhicule de levage approprié.

   Respecter les règles de sécurité du travail et soulever la console.

   Soulever la console pour l'amener au pilier en béton.

   Introduire les vis sans tête dans les perçages des blocs de fixation.





Si les blocs de fixation ne reposent pas sur les branches des équerres de support latérales :

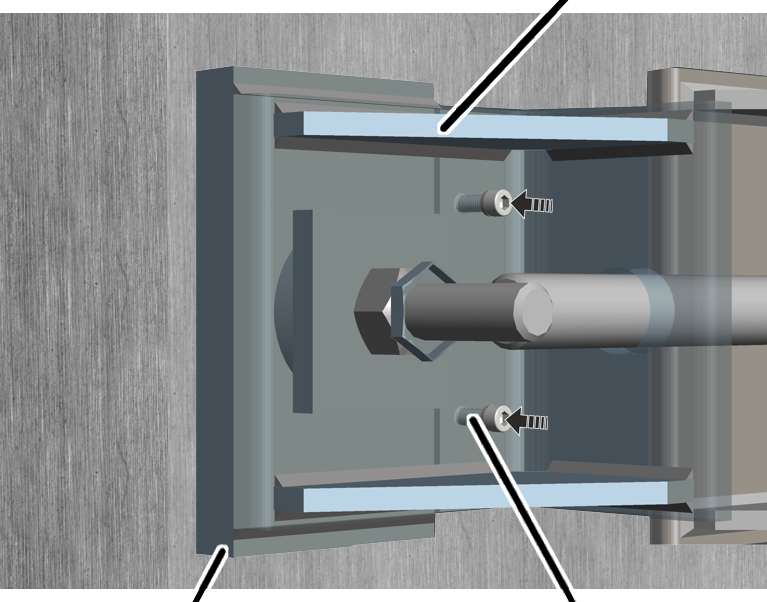

	Bloc de fixation
Tôle de calage	Vis à tête cylindrique avec rondelle élastique

   Sur chaque bloc de fixation, monter une tôle de calage avec 2 vis à tête cylindrique et une rondelle élastique comme appui du bloc de fixation.





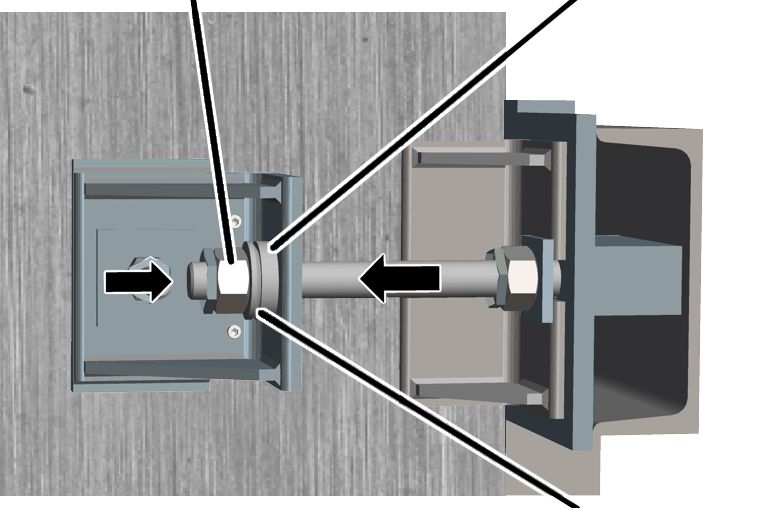

Écrou hexagonal M27	Rondelle à rotule concave
	Rondelle à portée sphérique

   Enfiler la rondelle à rotule concave (4x) et la rondelle à portée sphérique (4x) sur la vis sans tête.

   Visser les 4 écrous hexagonaux sur la vis sans tête.

   Mettre la console de niveau.

   Serrer les écrous hexagonaux M27. 380 Nm.





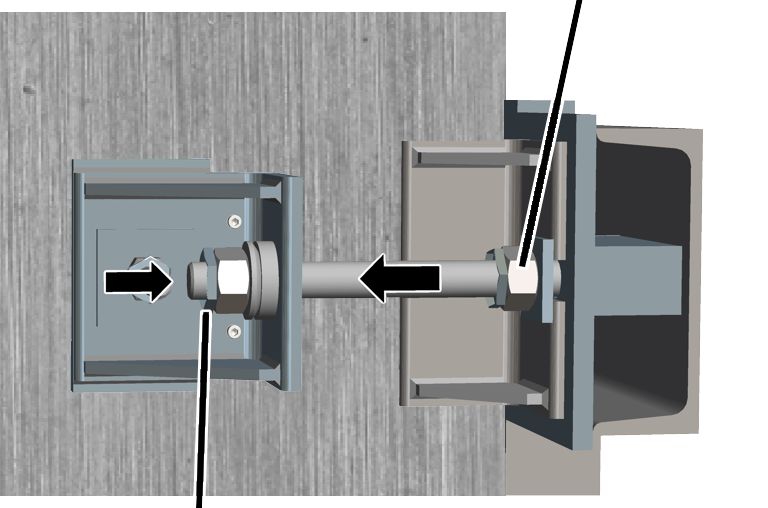

	Écrou hexagonal M27
Écrou de sécurité

   Serrer les écrous hexagonaux M27. 900 Nm.

   Visser l'écrou hexagonal.
