Uniquement pour fixation murale avec console à ceinturage
Positionnement de la console à ceinturage
|
|
Risque de basculement et de chute ! La console à ceinturage et la contre-plaque transversale sont lourdes et peuvent tuer ou blesser des personnes si elles basculent lors du montage, si elles sont déséquilibrées ou si elles glissent, etc. Bien sécuriser la console à ceinturage et la contre-plaque transversale lorsque vous la soulevez et la montez. Observer les règles de sécurité au travail ! |
|
|

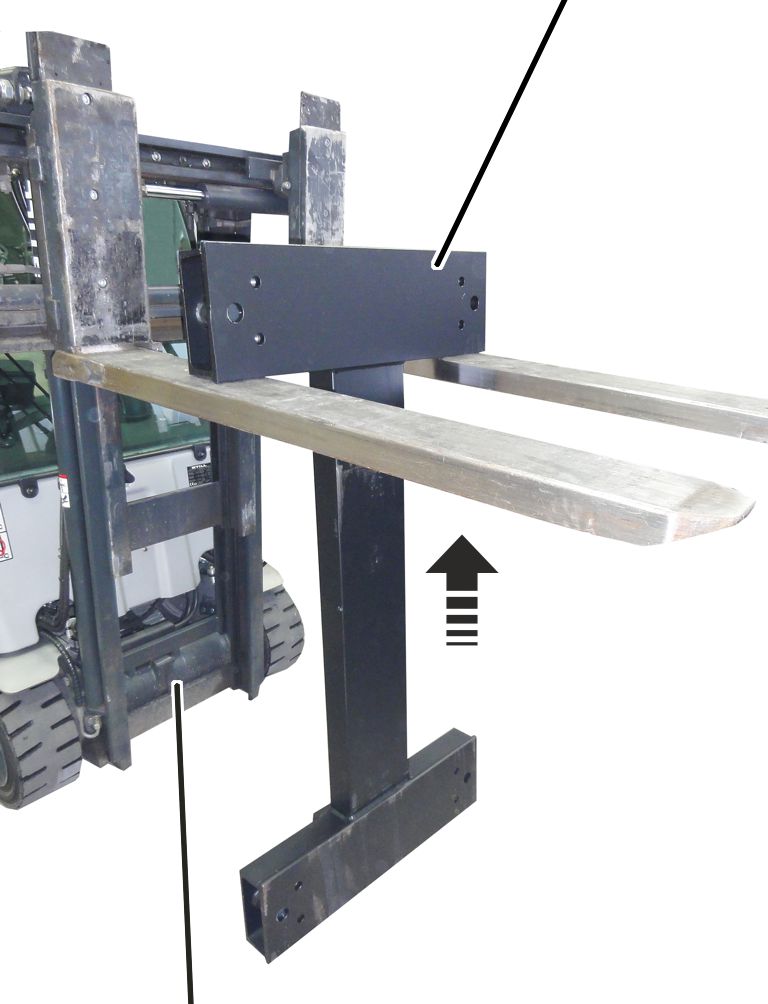

Partie avant de la console à ceinturage | |
|
| ||
|
Véhicule de levage |
| |
Positionner la console à
ceinturage sur la fourche d'un véhicule de levage approprié.
Pousser suffisamment la console
à ceinturage sur la fourche de façon à pouvoir y poser aussi plus tard la
contre-plaque transversale derrière le pilier en béton.
Respecter les règles de sécurité
au travail et soulever la console à ceinturage.
Soulever la console à ceinturage
pour l'amener au pilier en béton.
|
|

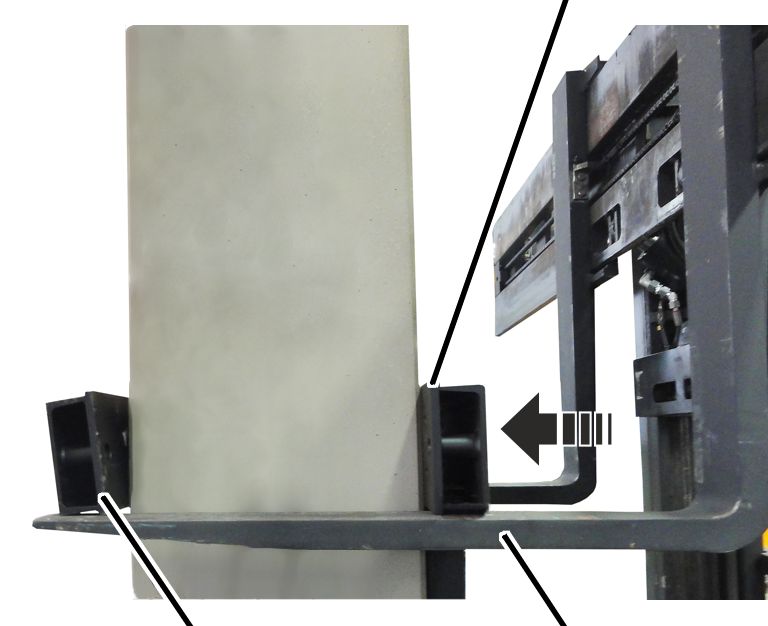

Partie avant de la console à ceinturage | |
|
| ||
|
Contre-plaque transversale |
Fourche du | |
Amener la contre-plaque
transversale sur la fourche derrière le pilier en béton.
Consulter la position de la
console à ceinturage et de la contre-plaque transversale dans la documentation
technique.
Amener la console à ceinturage
et la contre-plaque transversale dans la bonne position.
Vissage de la console à ceinturage
|

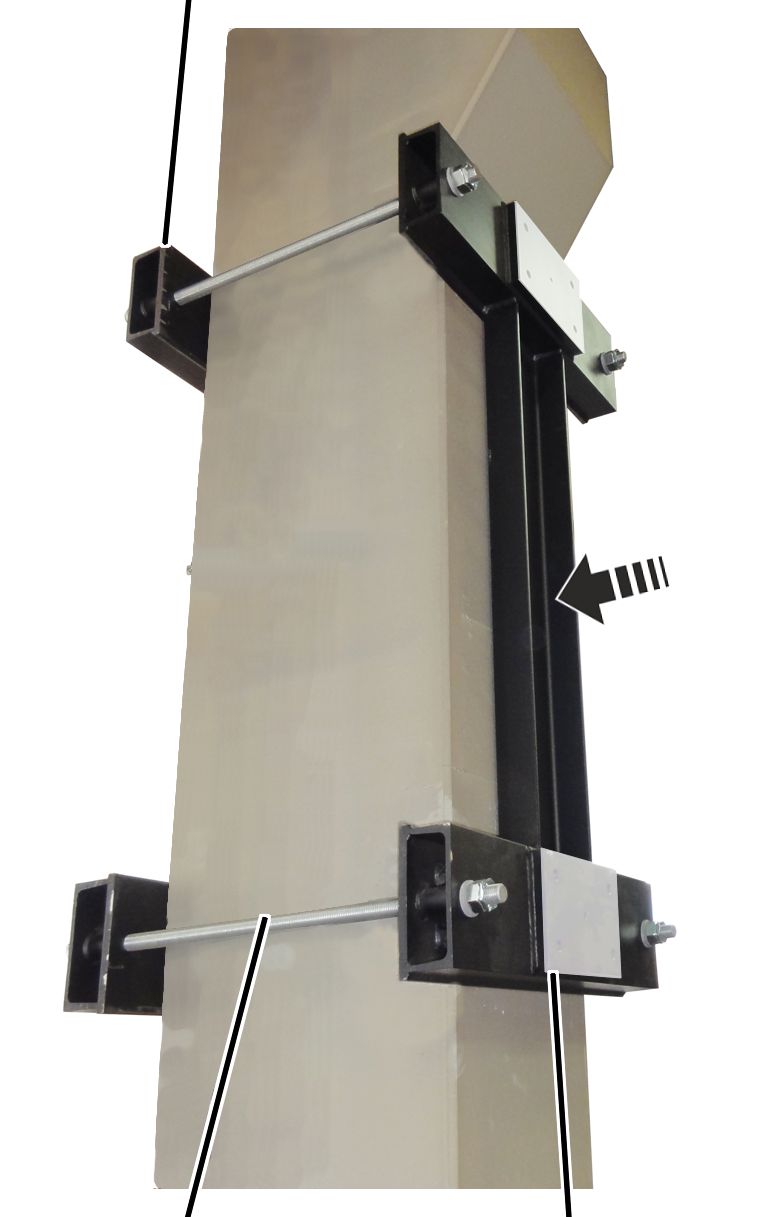

Contre-plaque transversale |
|
|
| |
|
Vis sans tête |
Console de ceinturage |
Insérer les 4 vis sans tête.
|

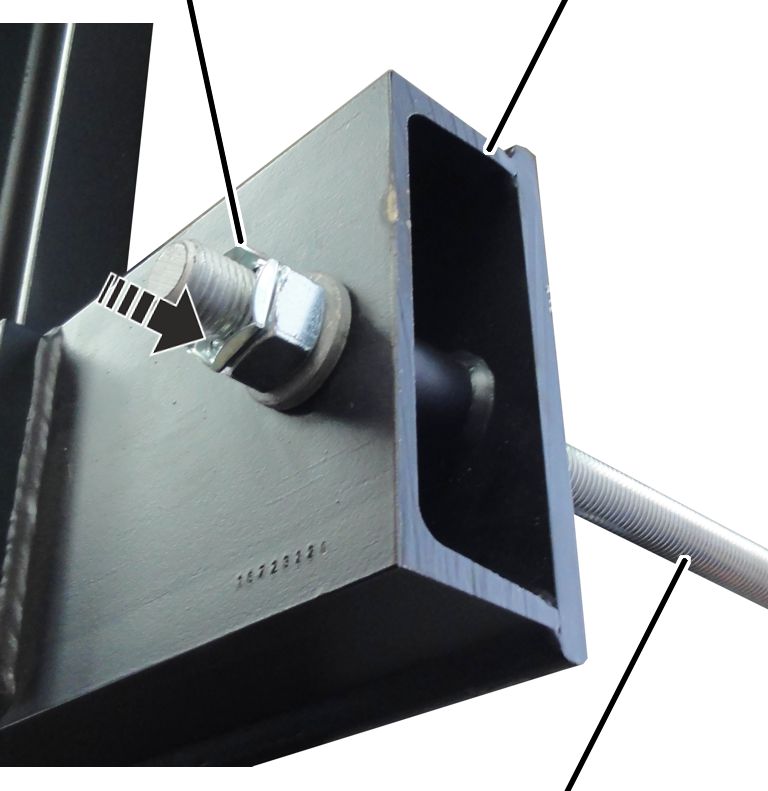

Écrou de sécurité, écrou hexagonal et rondelle |
Console de ceinturage |
|
| |
|
|
Vis sans tête |
Visser la console à ceinturage
sur le pilier en béton avec 8 écrous de sécurité, 8 écrous hexagonaux et 8
rondelles sans les serrer définitivement.
|
|

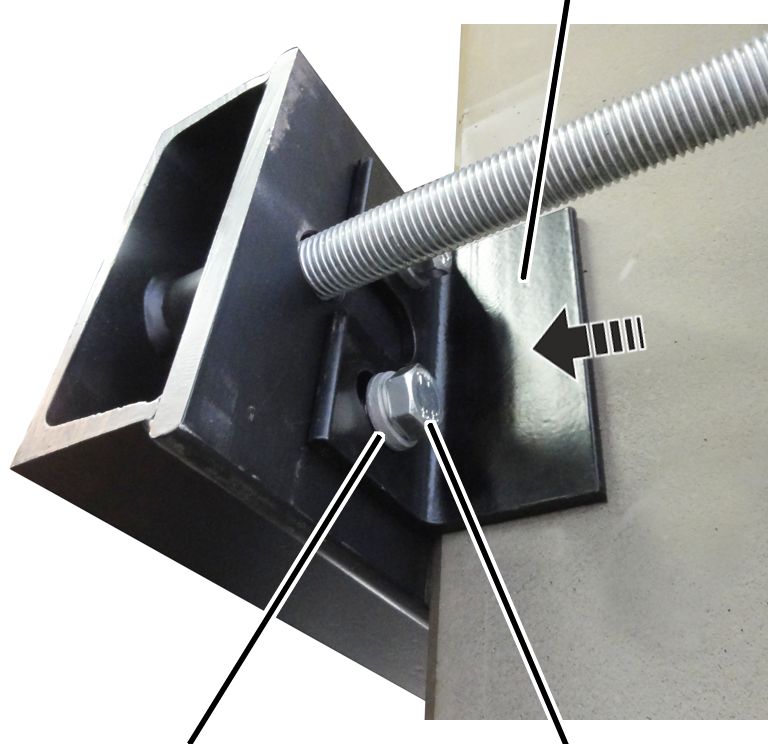

Équerre de sécurité |
|
| |
|
Rondelle |
Vis hexagonale |
Installer par derrière 4
équerres de sécurité sur la console à ceinturage et les visser avec 8 rondelles
et 8 vis hexagonales.
|
Taille |
Vis hexagonale |
Couple de serrage |
|
WL 35 |
M16 |
170 Nm |
|
WL 50 |
M20 |
300 Nm |
|
WL 60 |
M24 |
600 Nm |
Aucune équerre de sécurité ne doit être montée sur les contre-plaques transversales.
● La construction de la fixation murale avec console à ceinturage est maintenant terminée.
