Uniquement si la commande est installée dans le coffret électrique
Cette section n'est valable que si la commande de la potence est installée dans un coffret électrique.
Montage de la console
─ Le coffret électrique est généralement monté de manière à ce qu'il se trouve du même côté que l'alimentation du chariot de direction, pointant ainsi vers l'extérieur et orienté vers le bas.
─ Si nécessaire, le coffret électrique peut également être monté du côté opposé.
─ Si nécessaire, le coffret électrique peut également être monté dressé vers le haut. Le coffret électrique peut être aussi monté dressé vers le haut et tourné vers l'intérieur.
Les images montrent le montage d'un coffret électrique s'étendant vers le bas du côté de l'alimentation du chariot de direction. Le montage d'un coffret électrique dressé vers le haut ou d'un coffret électrique accroché de l'autre côté ne diffère pas de manière significative.
|

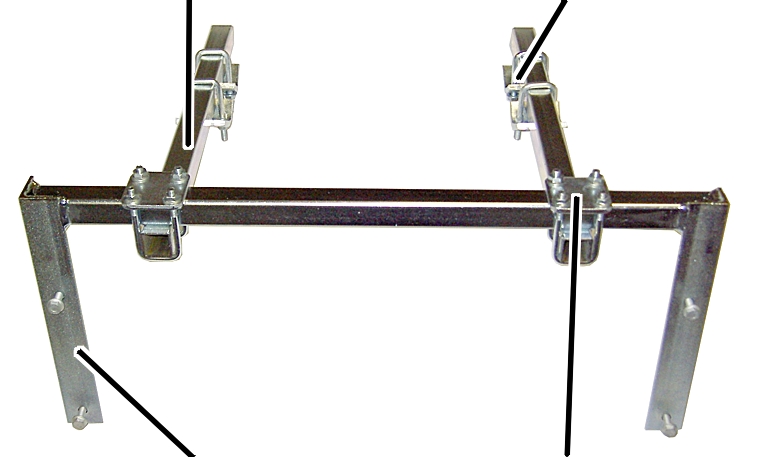

Tube carré |
Crapauds |
|
| |
|
Console |
Bride pour tuyau |
Placer les 2 brides pour tuyau
sur la console, sans serrer.
Enfoncer les 2 tubes carrés dans
les brides pour tuyau. Visser les écrous à côtes sur les brides pour tuyau.
23 Nm.
Pousser les 4 crapauds sur le
tube carré, sans serrer.
|

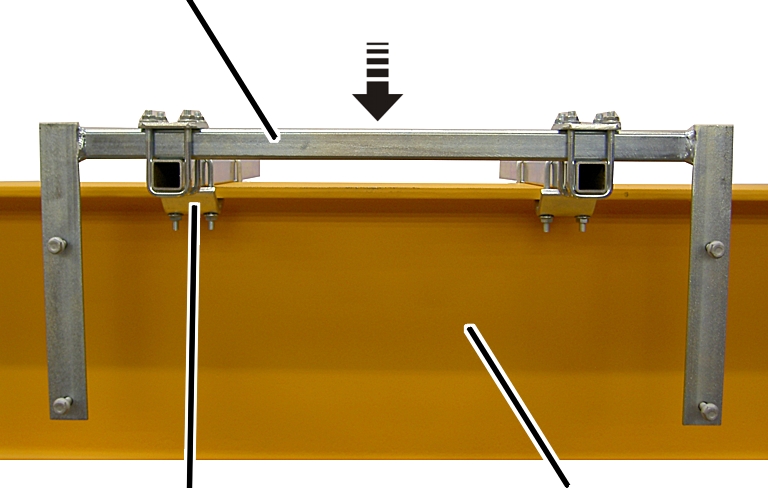

Console |
|
|
| |
|
Crapaud |
Flèche |
Placer la console et les
crapauds sur la flèche.
Enfiler les 4 crapauds sur la
flèche et les visser. 23 Nm.
Montage du coffret électrique
|
| |
|
|

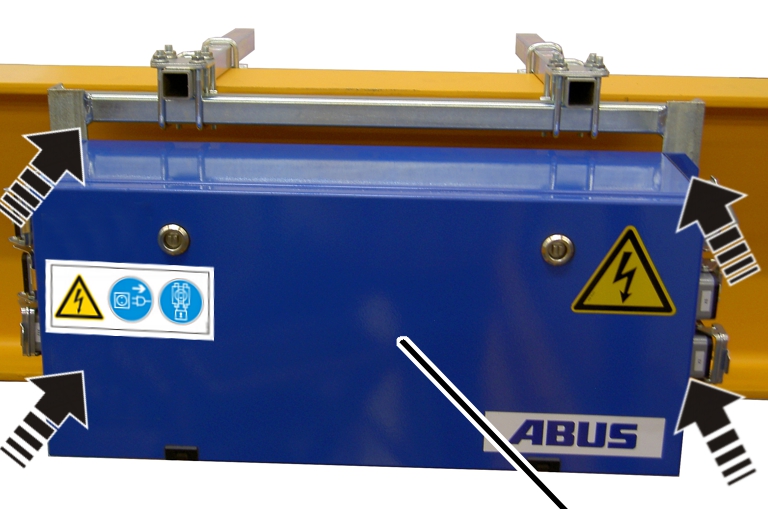

Coffret électrique |
Placer le coffret électrique sur
la console.
Visser le coffret électrique à
l'aide des vis à côtes M8x25. 23 Nm.
Raccordement des câbles de connexion
Câbles de connexion avec connecteur :
|
|

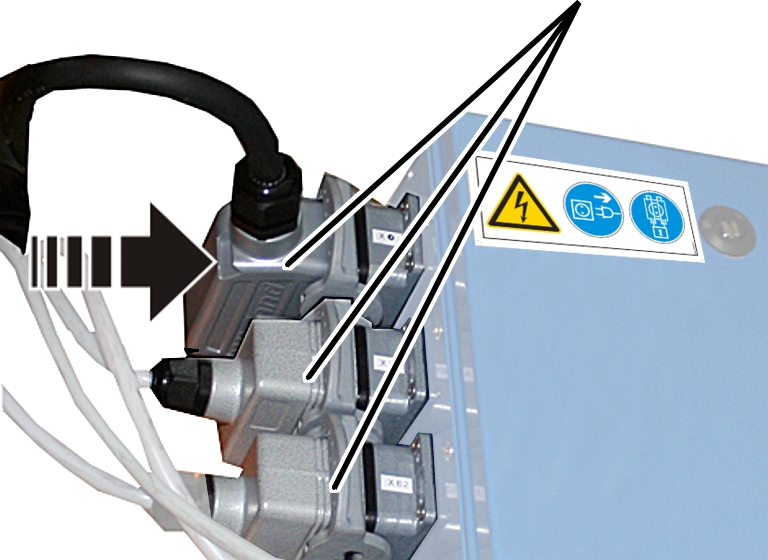

Connecteur |
|
| |
Enficher le connecteur au niveau
du coffret électrique. Voir schéma de circuit électrique.
Enclencher le verrouillage des
prises de courant.
Câbles de connexion sans connecteur :
|
| |
|

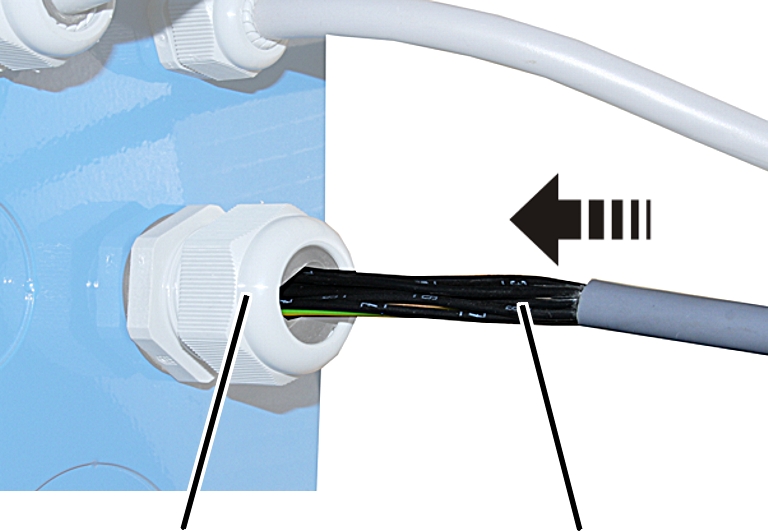

Passe-câble à vis |
Câble rond |
Si nécessaire : faire une
ouverture dans le coffret électrique.
Monter le passe-câble à vis.
Insérer le câble de connexion
dans le passe-câble à vis.
Visser le passe-câble à vis
jusqu'à ce que le câble soit bien fixé.
Raccorder les câbles de
connexion dans le coffret électrique. Voir schéma de circuit électrique.
