Uniquement avec frein réglable
Un frein réglable renforce la résistance au frottement à l'aide d'une garniture de frein placée sur le palier mural supérieur. La résistance au frottement est réglée à l'aide d'une vis.

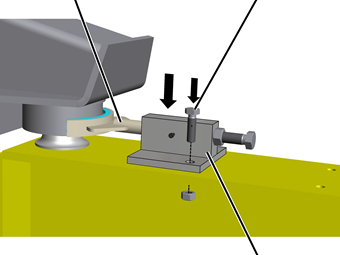

Vissage du frein réglable
|
Fourche |
Vis hexagonale |
|
| |
|
|
Pièce de guidage |
Poser le frein réglable assemblé (état de livraison) sur l'aile
supérieure et presser la fourche avec la garniture de frein contre le palier
mural.
Visser la pièce de guidage et la fourche avec 4 vis hexagonales et 4
rondelles. 45 Nm.

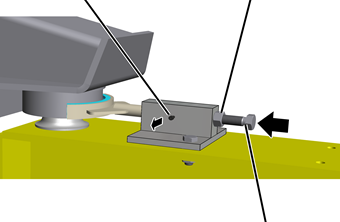

Réglage de la résistance de rotation
|
Vis de serrage |
Contre-écrou |
|
| |
|
|
Vis de réglage |
Desserrer la vis de serrage.
Avec la vis de réglage, régler la résistance de rotation
souhaitée.
Fixer la position de la vis de réglage avec le contre-écrou.
